风力发电用交流发电机结构展示

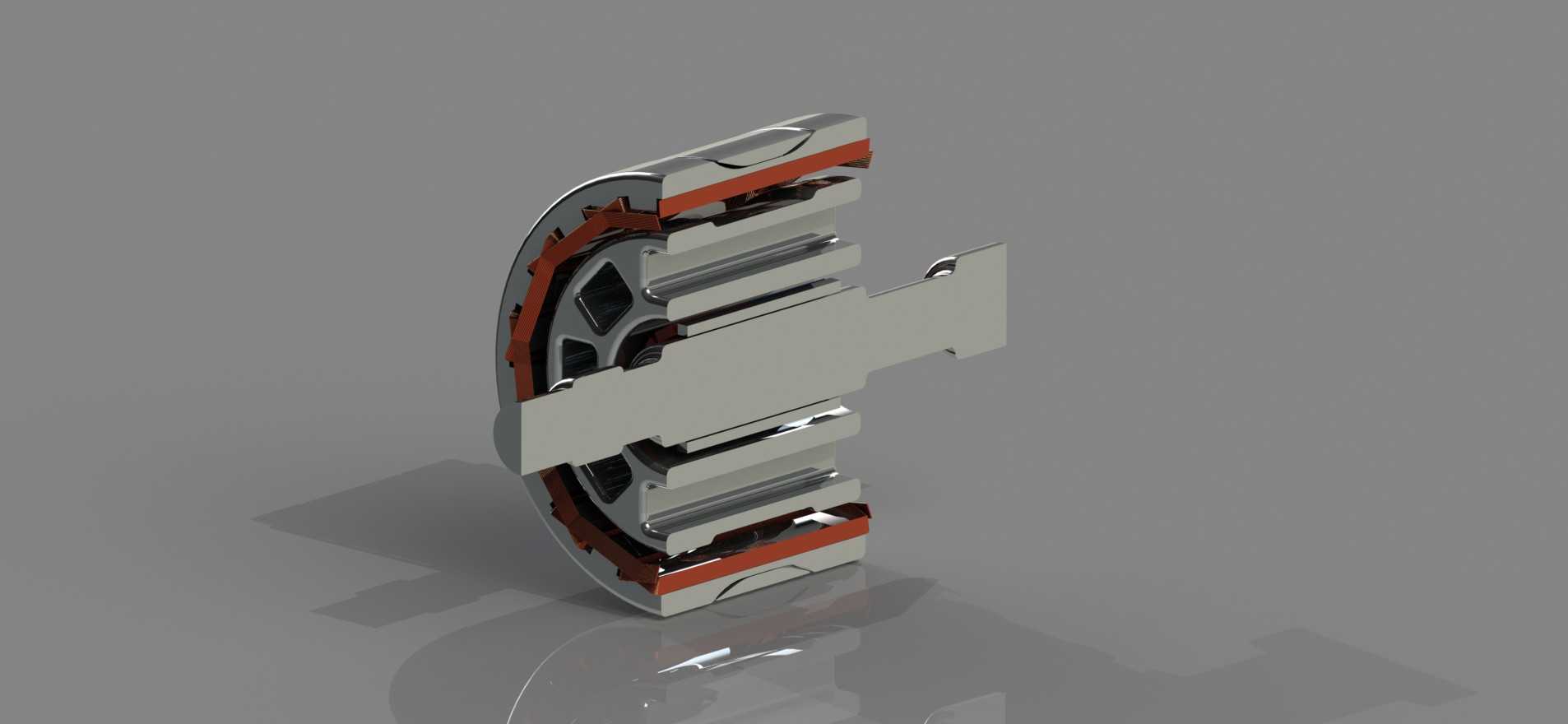

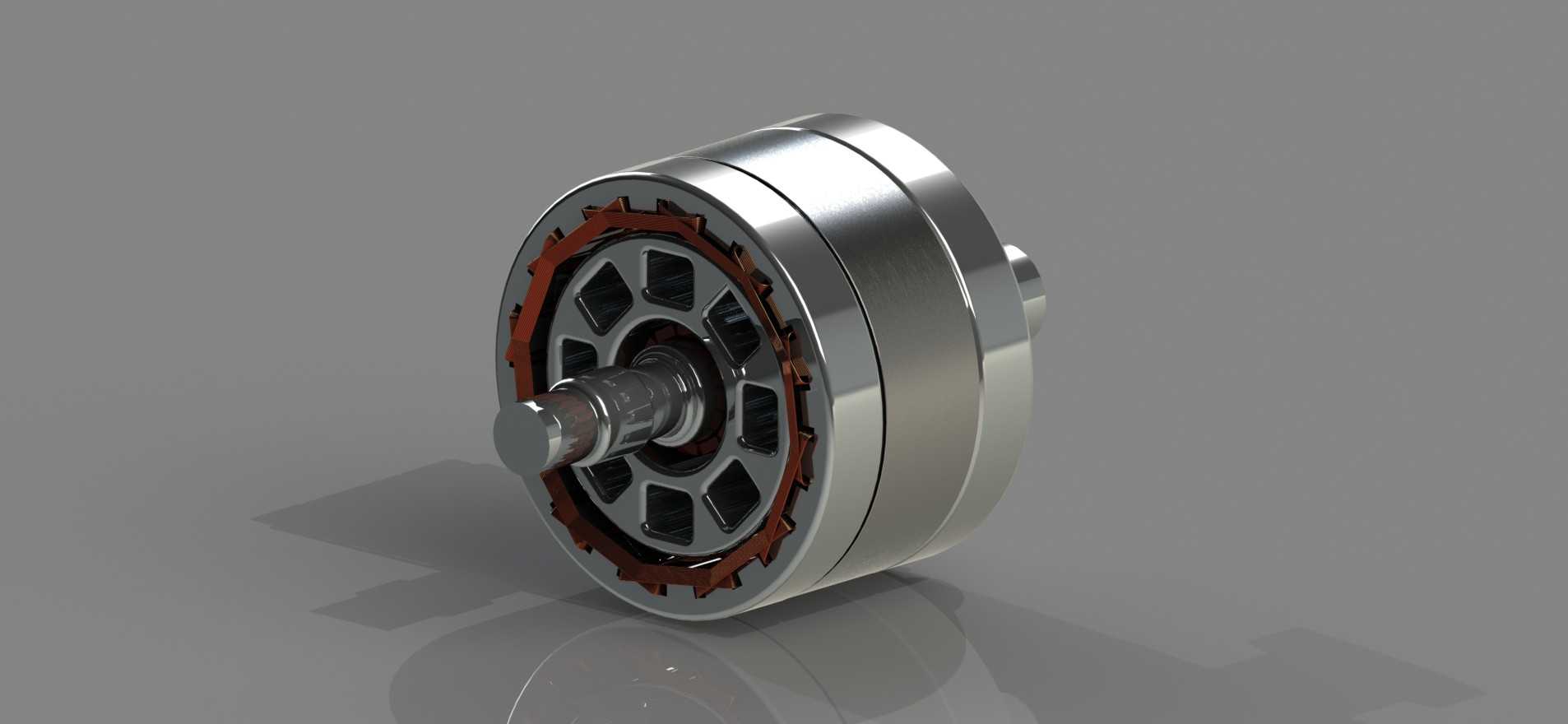

这款交流发电机主要面向小型分布式风力发电场景设计，可适配离网型家用风电系统、山区独立供电站点、野外监测设备供电单元等应用场景，作为风力发电系统的核心能量转换部件，承担着将风轮传递的旋转机械能转化为可用交流电能的核心作用，能够在额定风速区间内稳定输出符合用电要求的交流电，为后端储能、用电设备提供持续可靠的电力来源。在功能特性上，该发电机采用外转子结构设计，转子部分直接集成永磁体组件，省去了传统励磁结构的滑环、碳刷等易损耗部件，能够大幅降低设备运行过程中的维护频次，适配野外无人值守的长期运行需求；定子绕组采用集中式排布设计，有效降低绕组端部的铜材损耗，提升能量转换效率，同时定子铁芯采用高导磁硅钢片叠压而成，能够减少交变磁场下的铁损，进一步提升整机运行效率。在设计思路上，这款模型还原了发电机的核心装配逻辑：输出轴作为固定支撑端与风机机架连接，外转子壳体与风轮轮毂直接固连，风轮带动外转子旋转时，永磁体形成的旋转磁场切割定子绕组产生感应电动势，整体结构紧凑，径向尺寸经过优化，能够适配小型风轮的安装空间要求，不会因为发电机本体尺寸过大增加风轮的转动负载。从安装边界来看，该发电机的轴伸端采用标准轴径设计，可直接匹配常规小型风机的轮毂连接法兰，壳体外圆设置有均匀分布的散热筋结构，既能够提升运行过程中的散热效率，也可作为安装对位的参考基准；轴向尺寸经过压缩设计，能够缩短风机机舱的纵向长度，降低机舱整体的风阻系数，同时端盖部分采用一体化密封结构，能够阻挡野外环境下的沙尘、雨水侵入发电机内部，适配户外复杂气候下的长期运行需求。模型完整还原了发电机内部的定子绕组排布、永磁体嵌装位置、轴承装配位、输出轴结构等核心细节，能够直观展现交流发电机的工作原理与装配关系，可用于风电设备的结构教学、产品方案展示以及安装流程模拟等场景。
