多接口列管式化学反应装置结构设计

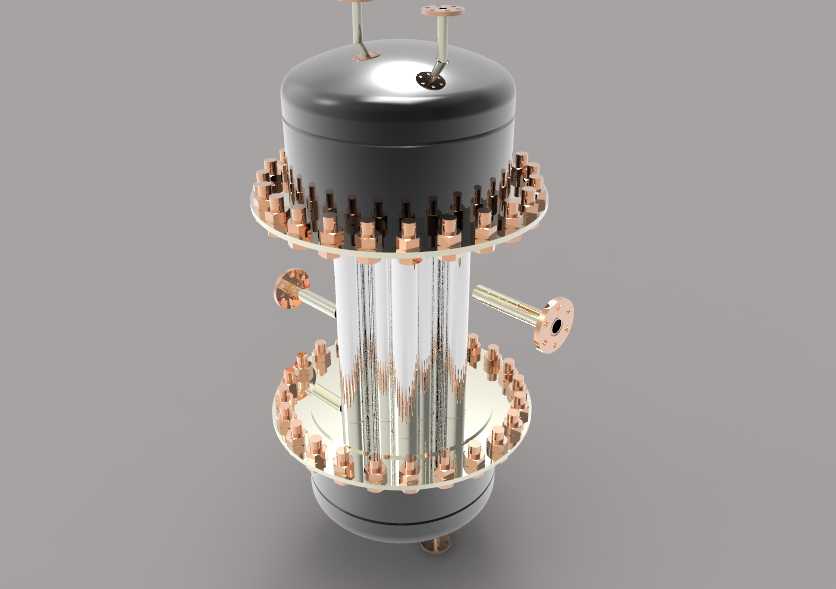

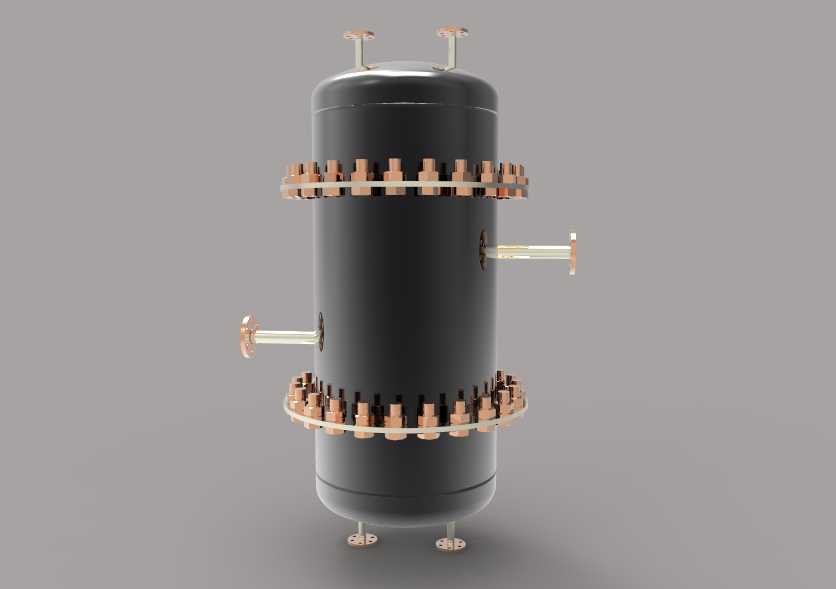

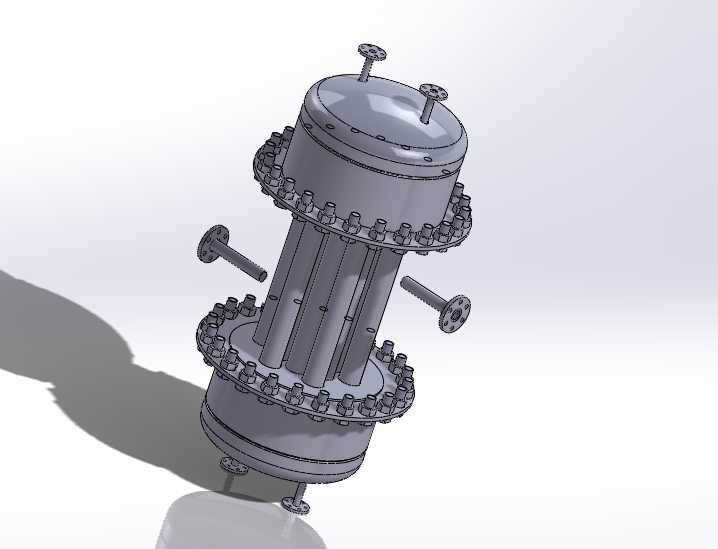

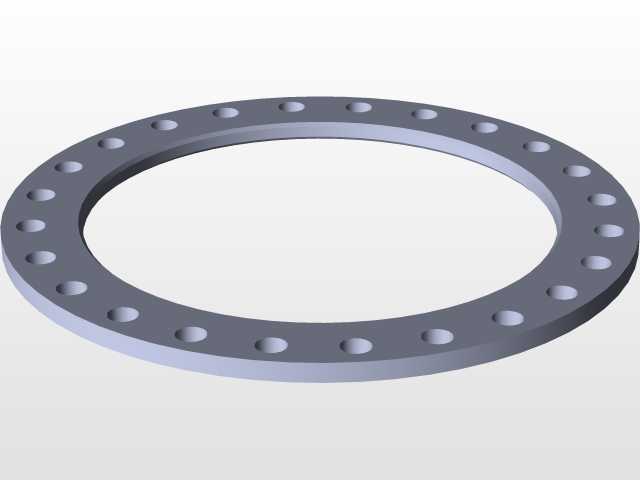

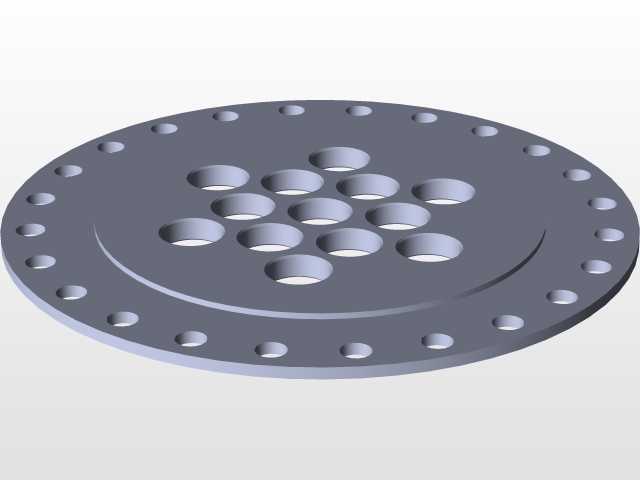

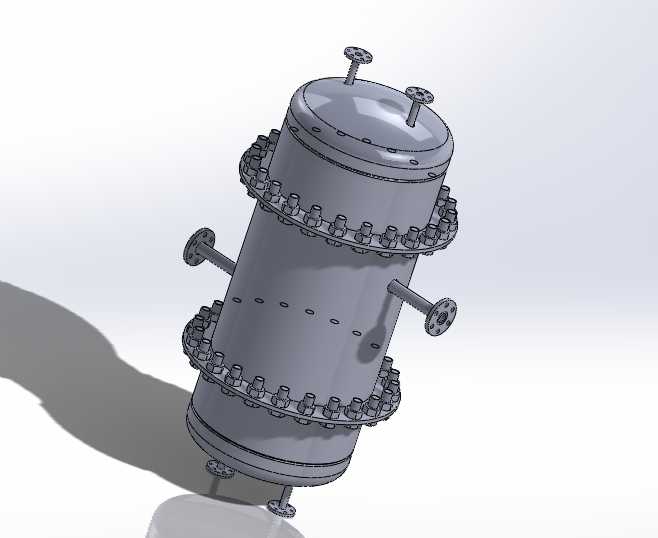

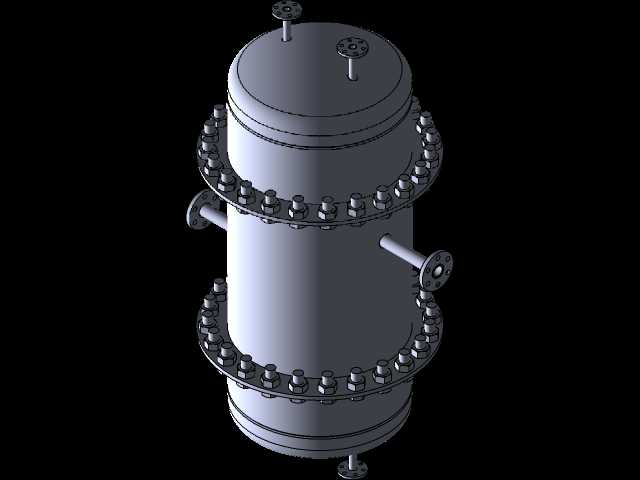

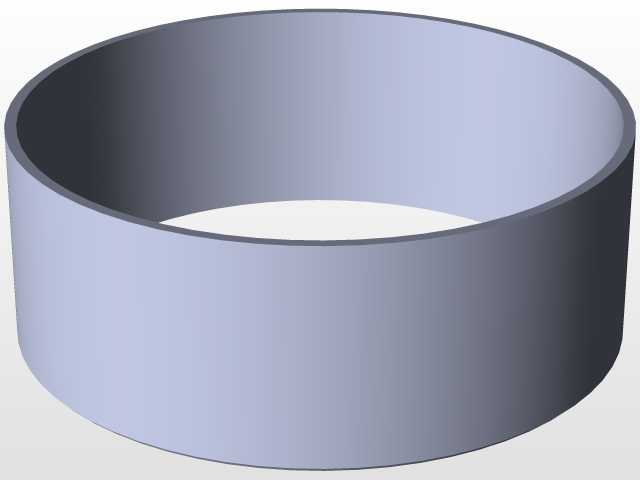

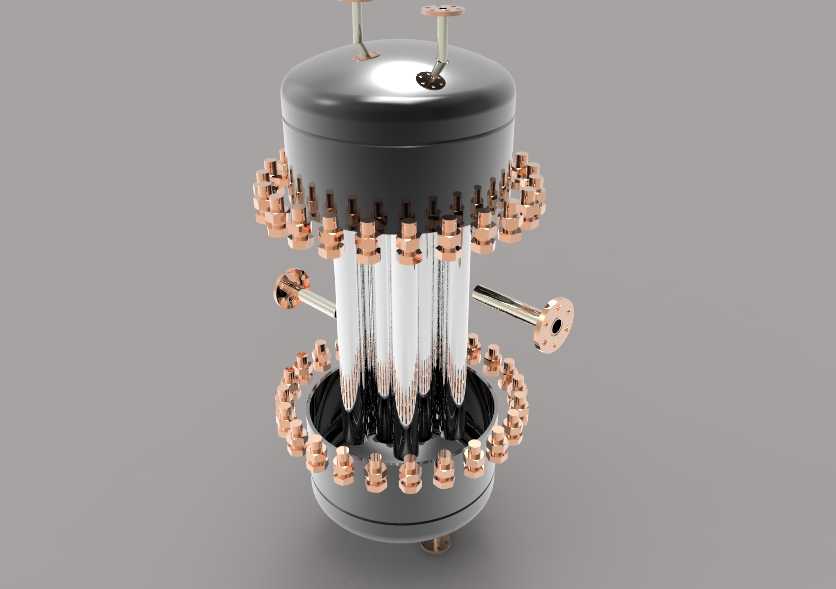

该化学反应装置主要面向精细化工、医药中间体合成、小批量特种化学品制备等生产场景，可用于常压或低压工况下的液-液、气-液多相反应过程，同时兼顾反应过程中的热量交换需求，适配实验室中试放大、小型化工生产线连续反应等多种使用场景，能够在反应过程中实现物料的均匀分布与温度精准调控，避免局部反应过热导致的副产物增多、原料转化率下降等问题。设备整体采用立式柱状结构设计，上下端为弧形承压封头，可有效分散内部压力载荷，降低应力集中带来的结构失效风险；中部为多根平行排列的反应列管，列管两端通过环形排布的紧固件与上下管板密封连接，每根列管可独立作为反应流道，也可通过上下封头的腔室实现物料的串联或并联流动，适配不同反应停留时间的工艺要求。设备侧部分布有多组不同通径的接口，其中侧方大口径法兰接口可作为物料进出、测温测压元件安装接口，顶部的小口径接管可用于排气、催化剂加注、安全附件安装，底部预留的排污接口可用于反应完成后的残液排放与设备清洗。设计过程中优先考虑了设备的安装适配性，整体径向尺寸控制在常规化工反应工位的安装边界内，立式安装时底部预留的支撑脚可直接固定在钢架平台或反应釜支架上，无需额外定制复杂的安装基座；环形排布的紧固件采用标准铜质锁紧件，既保证了密封面的压紧力均匀，也具备良好的耐腐蚀性能，可适配多数弱酸碱类反应介质的使用需求。列管与管板的连接采用胀接加密封焊的组合形式，能够承受反应过程中的温度交变载荷，避免长期使用后出现渗漏问题；上下封头与筒体的连接采用快开式锁紧结构？不，该模型采用的是环形螺栓紧固结构，可在设备检修时快速拆卸封头，对内部列管进行清洗、更换，降低设备维护的时间成本。设备的流道设计经过优化，物料进入下封头腔室后可均匀分配到每根反应列管中，避免出现偏流导致的部分列管反应不充分问题；列管外部的腔室可通入换热介质，通过列管壁面与管内反应物料进行热量交换，及时移走反应放热或补充反应所需热量，保证整个反应区域的温度偏差控制在工艺允许范围内。在安装边界设计上，设备的所有外接接口均采用标准化工法兰尺寸，可直接与现有化工管线的阀门、管件匹配，无需额外加工转换接头；整体高度适配常规车间的操作空间，顶部接口的操作高度符合人工操作的 ergonomic 要求，无需额外搭建操作平台即可完成阀门操作、仪表校准等日常工作。设备的结构强度经过校核，筒体壁厚、封头厚度、紧固件规格均按照对应工况的压力要求进行匹配，可保证长期连续运行下的结构稳定性，同时尽可能降低设备的整体重量，减少安装支撑结构的载荷负担。
