便携式气动液压动力输出装置结构设计

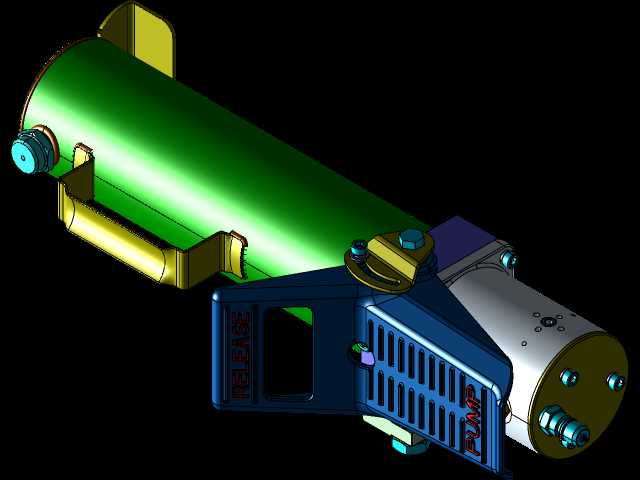

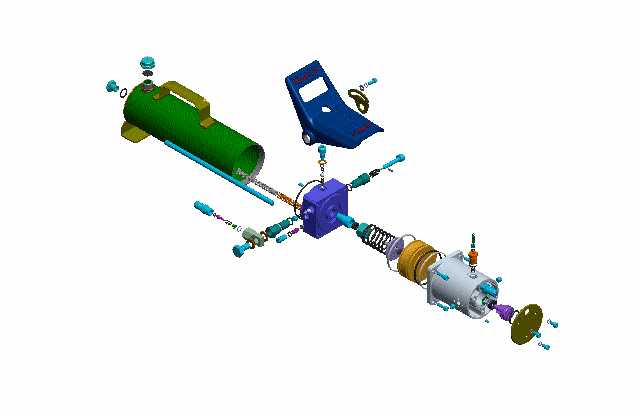

这款气动液压动力装置主要面向无电力供应的野外施工、设备抢修、狭小空间作业场景设计，可作为各类液压工装、液压剪切器具、液压顶升部件的动力源，依靠压缩空气作为驱动介质，无需外接电源即可稳定输出高压液压动力，适配矿山井下作业、电力线路抢修、汽车救援拆解、管道安装维护等多种作业环境，尤其适合存在防爆要求的特殊作业场景，相比电动液压设备不存在电火花风险，使用安全性更有保障。设备整体采用手持便携化的结构布局，将气动驱动单元、液压增压腔体、操作握持结构、介质储纳腔体进行集成化设计，主体的储液筒体采用长圆柱构型，既能够容纳足够容量的液压工作介质，也可以作为设备的主承力结构，侧面设置的金属握持支架既可以在作业时提供稳定的手持受力点，也可以在设备放置时起到支撑防护作用，避免核心筒体直接与地面磕碰造成损伤。前端的操作手柄采用人机工程学的弯折构型，握持区域做了防滑的格栅结构设计，操作人员单手握持即可完成设备的移位、触发操作，手柄上集成的控制按键可以灵活调节气动驱动的进气量，从而实现液压输出压力的无级调节，适配不同负载工况下的动力需求。设备的动力转换模块布置在手柄与储液筒体的连接位置，内部集成气动换向结构与液压柱塞增压结构，能够将输入的低压压缩空气转换为高压液压动力输出，端面上布置的多组液压接口可以同时连接多组液压执行器具，满足多工位同步作业的使用需求。在设计过程中充分考虑了设备的安装与使用边界，整体构型紧凑无外凸的易损结构，所有外接接口都做了下沉式防护设计，避免作业过程中磕碰造成接口损坏，设备的重心沿握持手柄的受力轴线分布，长时间手持作业不会产生明显的偏重疲劳感，各连接部位都做了密封结构优化，既可以避免液压介质渗漏，也能够防止作业环境中的粉尘、水汽进入设备内部造成元件磨损，设备整体可以适配常规的工业压缩空气气源，不需要额外配置专用的供气设备，接入常规工厂气管路或者小型移动空压机即可正常工作，输出的液压压力稳定，持续作业过程中不会出现明显的压力波动，能够为配套的液压器具提供可靠的动力支撑。
