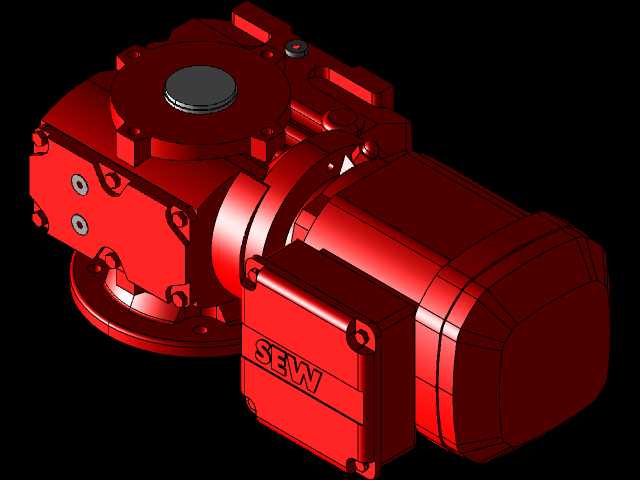

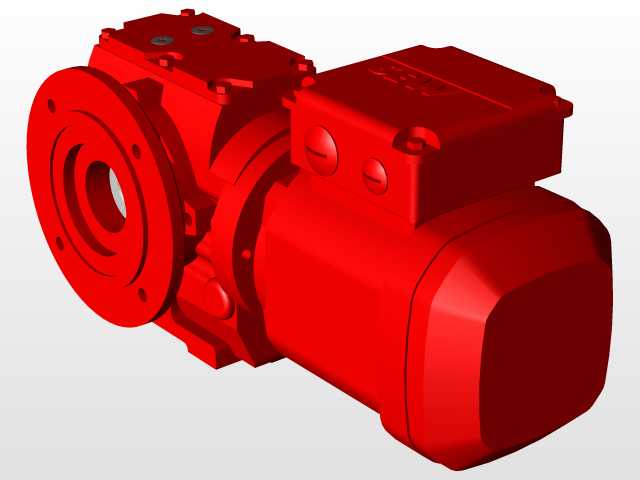

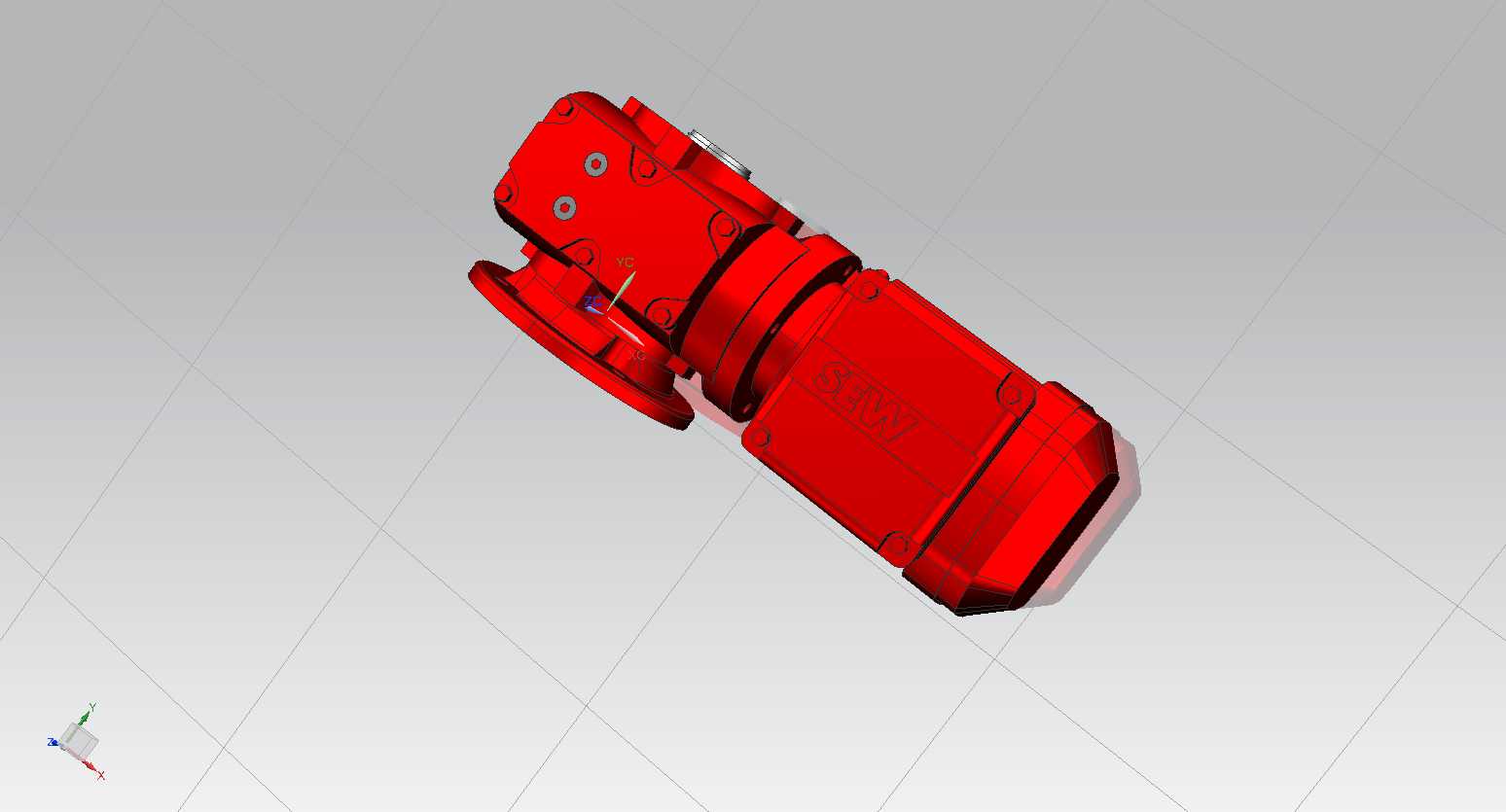

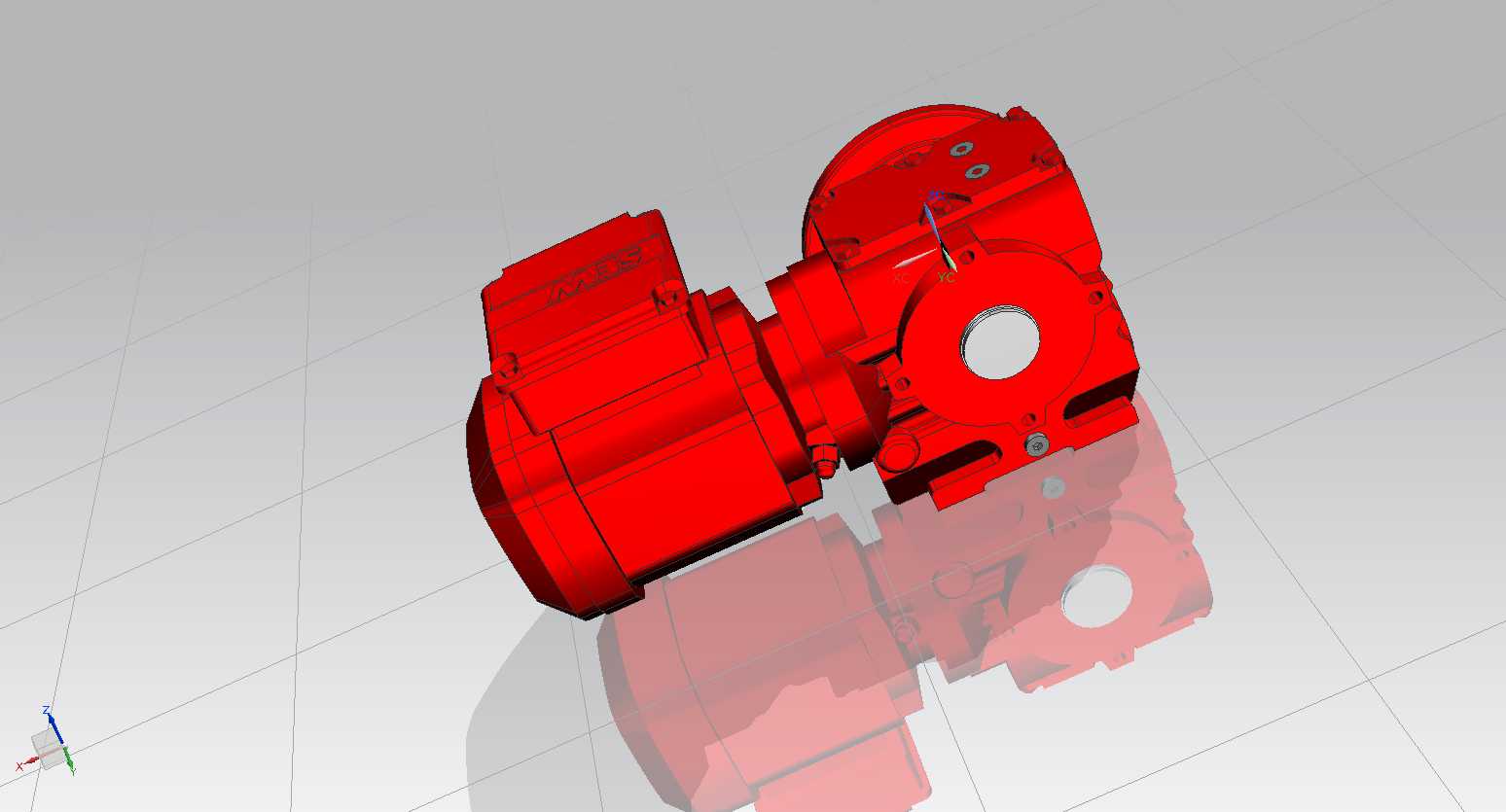

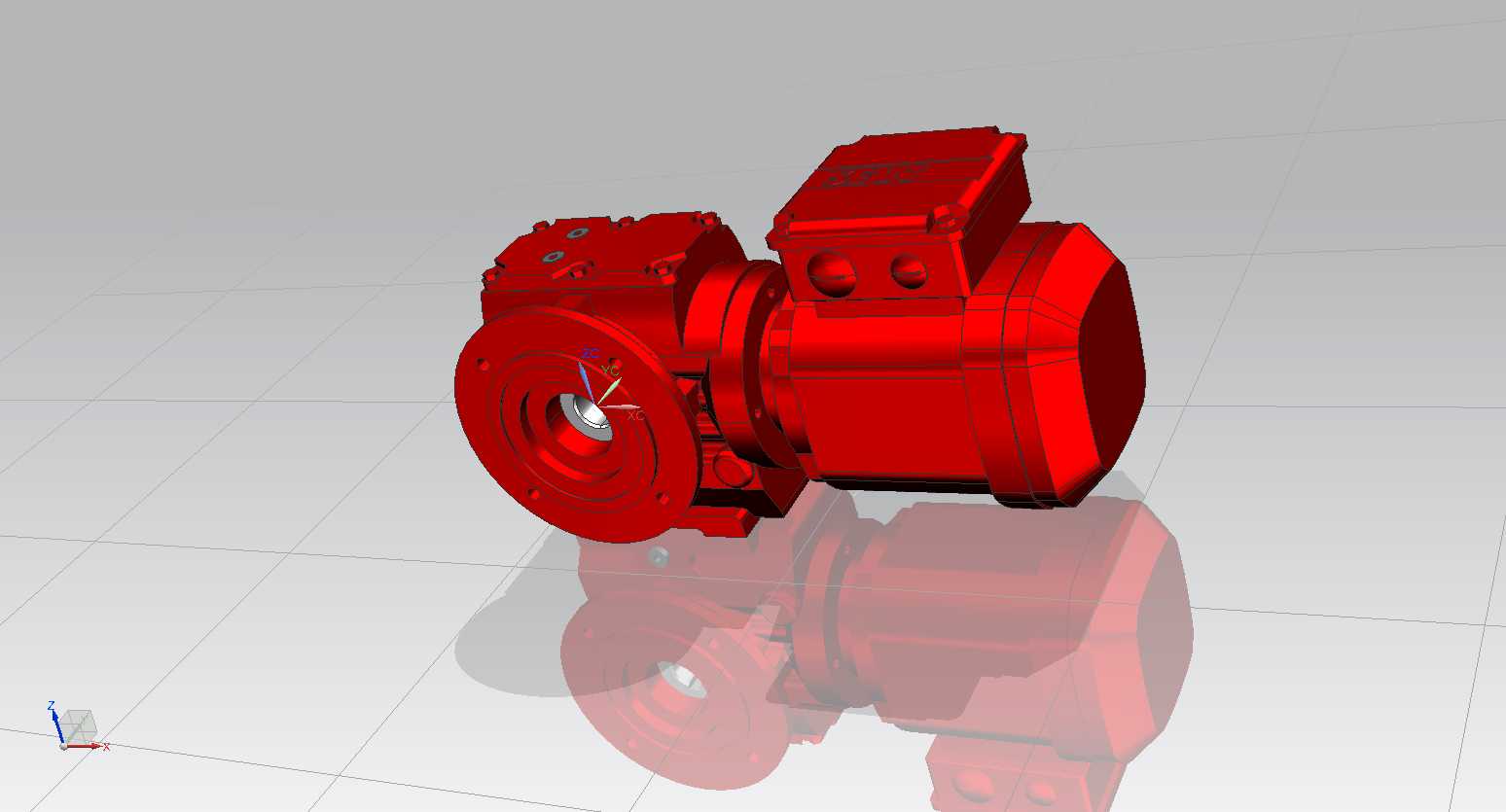

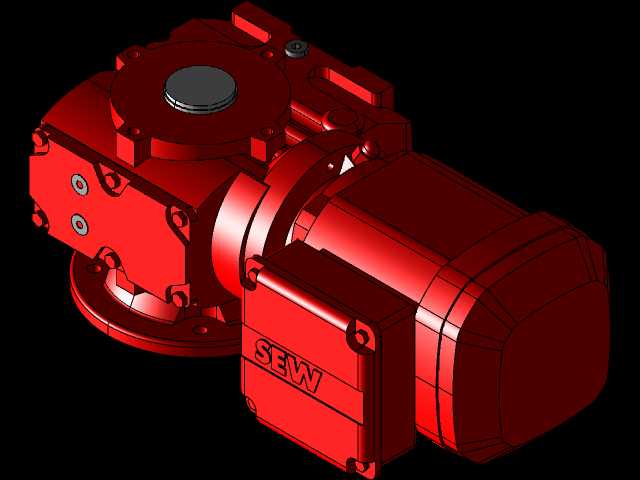

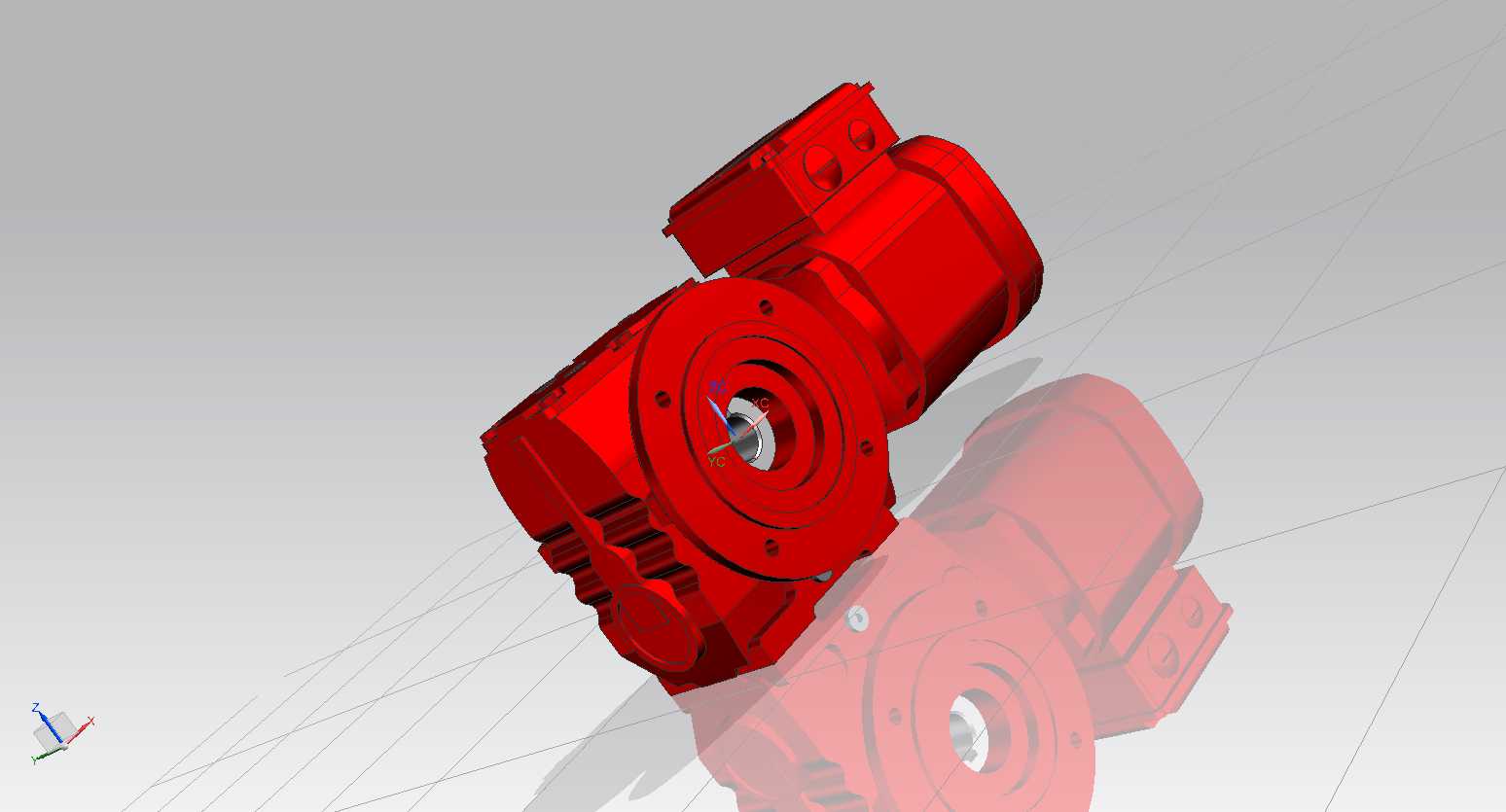

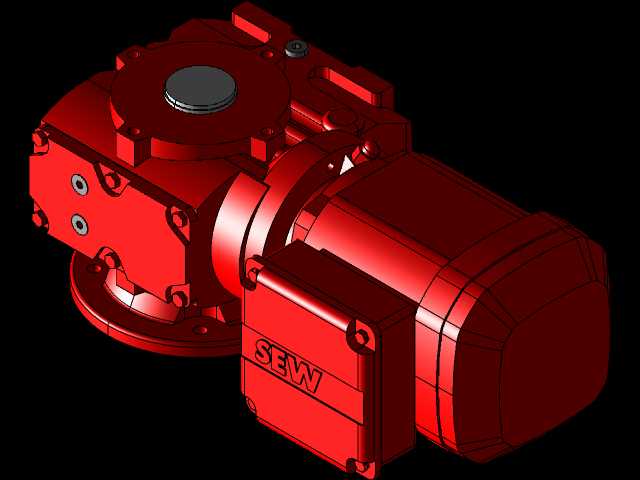

一体化蜗轮蜗杆减速驱动电机结构

这款一体化减速驱动结构，是工业传动场景中应用极为广泛的动力单元，常被部署在自动化生产线输送辊道、小型起重设备回转机构、食品包装机械驱动辊、物流分拣设备传动端等需要低转速大扭矩输出的工位，替代传统分体式电机与减速器的拼接安装方案，大幅缩减设备动力段的占用空间。从实际用途来看，它能够将电机端输出的高转速低扭矩动力，通过内置的齿轮啮合结构完成转速折减与扭矩放大，匹配不同负载设备的动力输入需求，避免负载端因扭矩不足出现启动卡顿、运行失速的问题，同时一体化的密封壳体结构可以适配多粉尘、少量溅油的常规工业车间环境，无需额外加装外围防护结构。在功能特性上，该结构采用电机与减速腔共壳体设计，输出轴端采用法兰式安装接口，可直接与负载端的连接法兰对接，无需额外设计联轴器安装位，传动路径上的齿轮组采用斜齿与蜗轮蜗杆组合的传动方案，传动过程平稳噪音低，反向自锁特性可避免负载端倒转对电机造成冲击损伤，壳体表面的散热筋结构可在设备连续运行时快速导出内部热量，延长内部绕组与齿轮件的使用寿命。从设计思路来看，这款结构优先考虑了安装便捷性与传动可靠性，将电机定子腔与减速齿轮腔整合为同一铸铝壳体，减少了分体结构的连接密封面，降低了润滑油渗漏的概率，内部齿轮的啮合参数经过匹配调校，在保证传动比满足常规工况需求的前提下，尽可能压缩轴向与径向的结构尺寸，接线盒设置在壳体顶部位置，方便现场布线时的线缆接入操作，同时预留了标准的接地端子安装位，符合工业设备的电气安全要求。在外形尺寸与安装边界方面，该结构整体呈L型布局，输出轴轴线与电机主轴轴线垂直，安装时需预留对应法兰的螺栓固定空间，输出轴的轴伸长度与键槽尺寸匹配通用工业负载的接口标准，壳体底部预留了可选的卧式安装脚座固定孔，可根据现场安装需求选择法兰安装或者脚座安装两种方式，接线盒的出线方向可根据布线需求调整角度，无需额外改造壳体结构，整体安装边界紧凑，可适配设备内部狭小的动力舱安装空间，无需对原有设备的机架结构做大规模改造即可完成替换安装。
