汽车齿轮式电动窗升降驱动结构

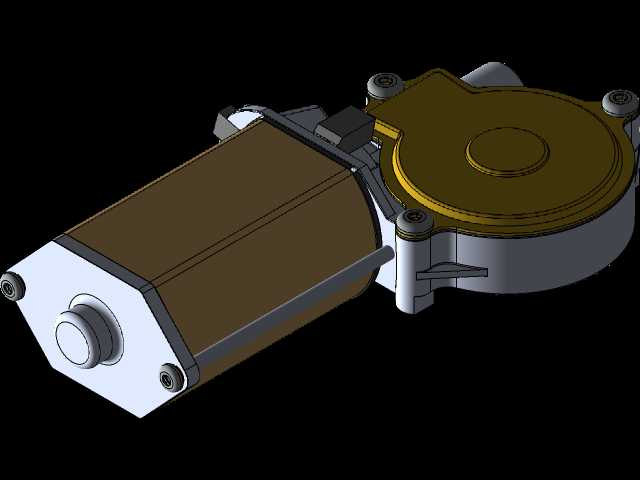

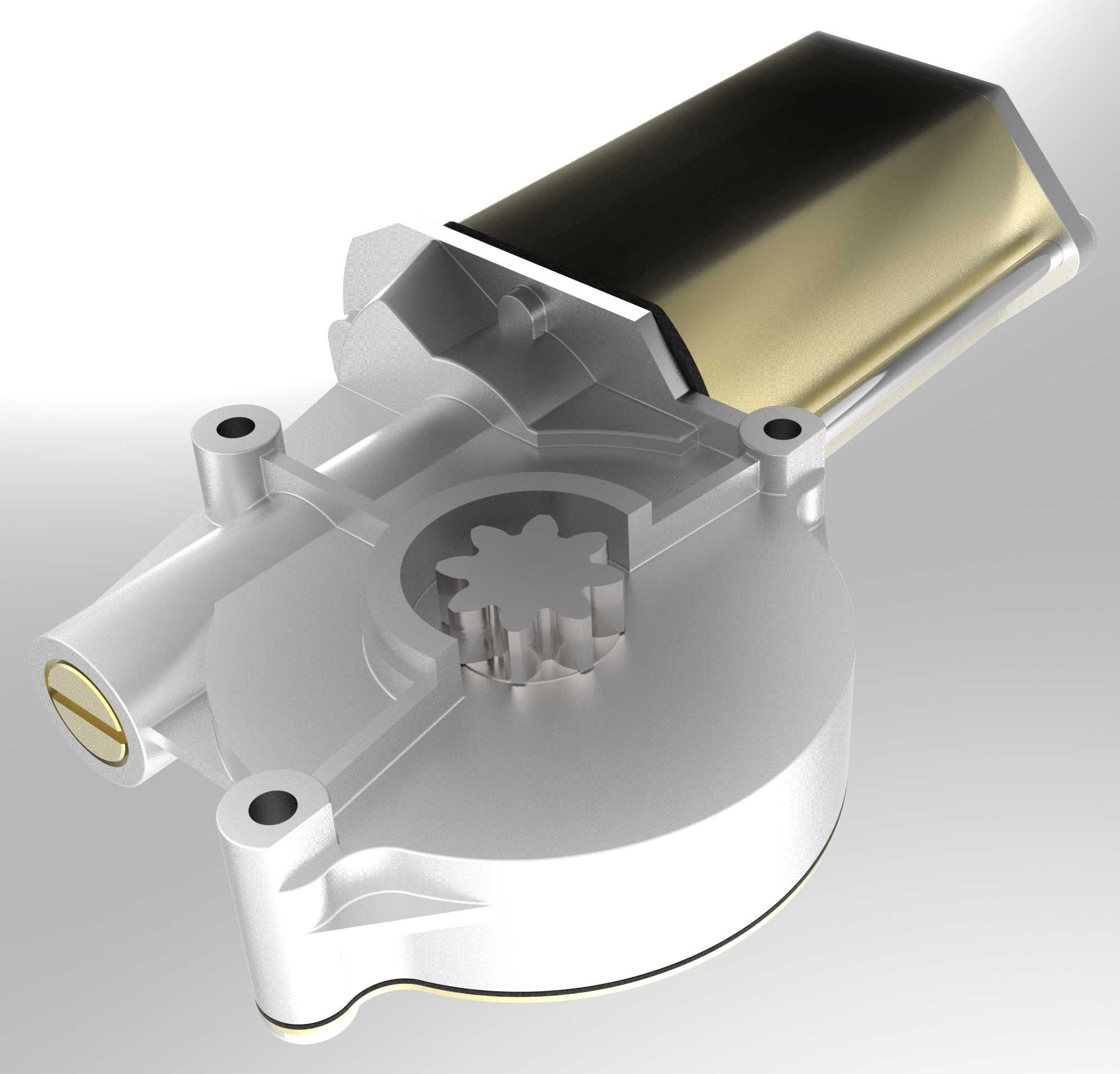

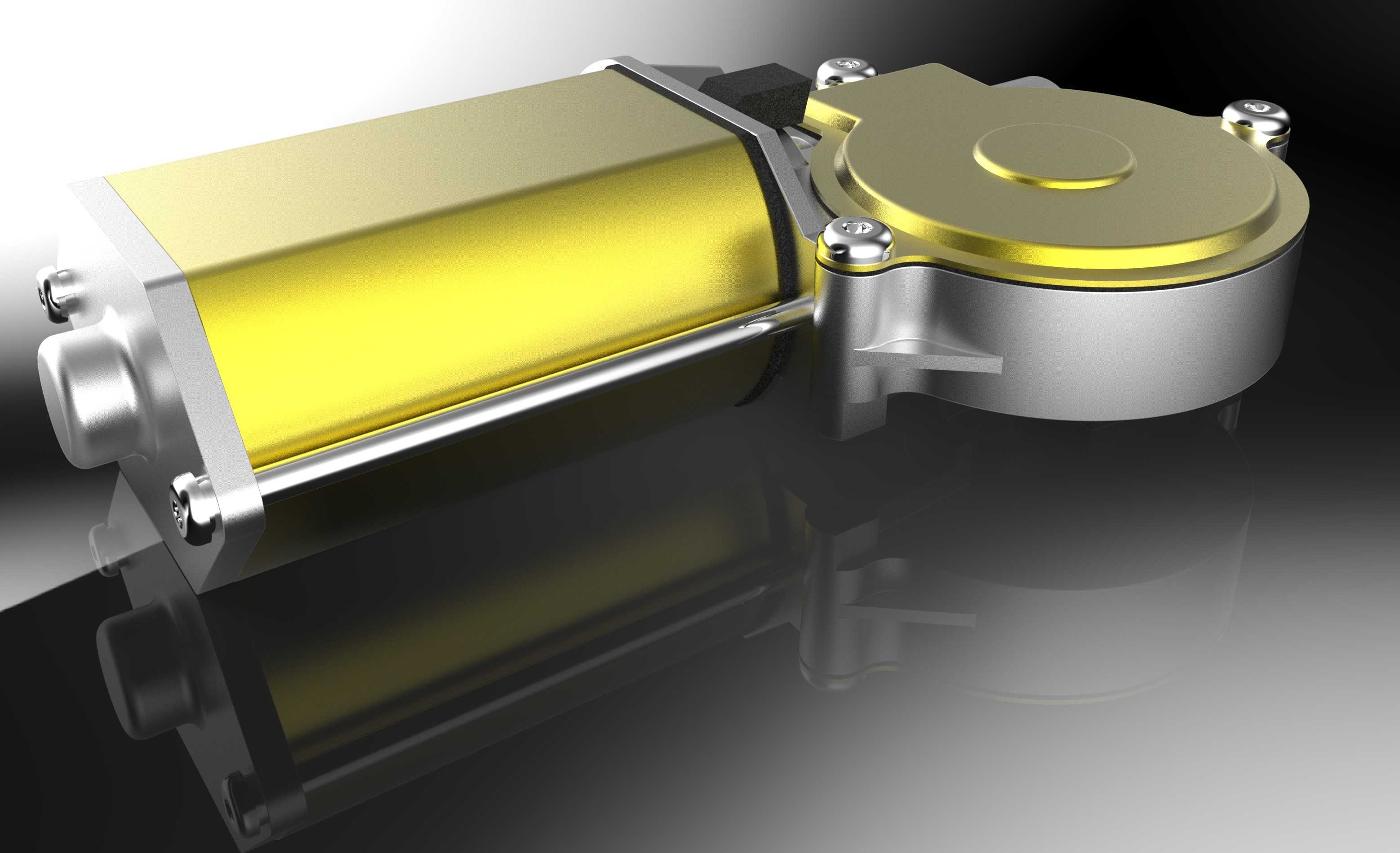

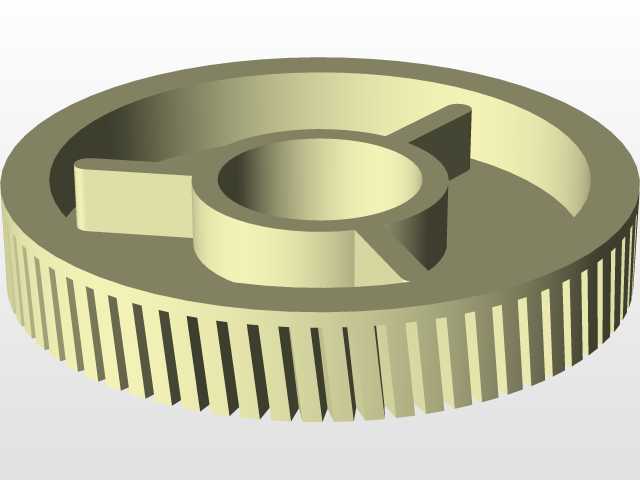

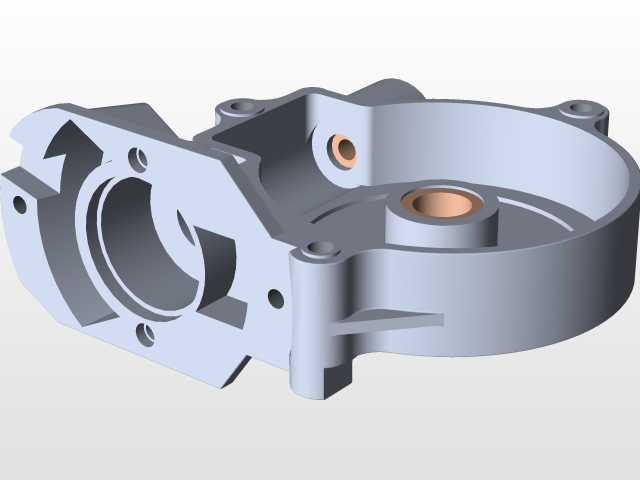

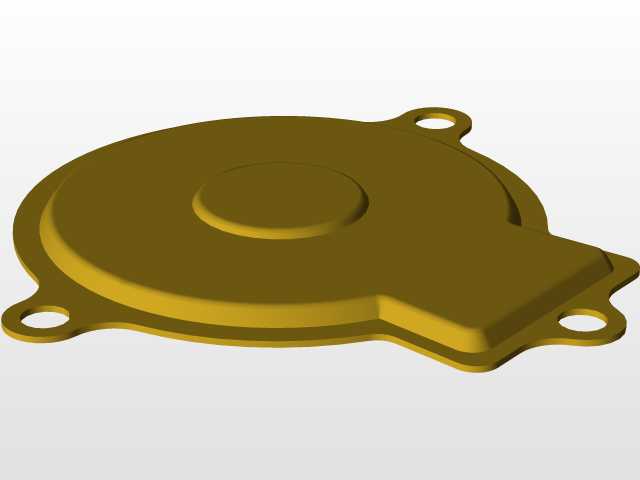

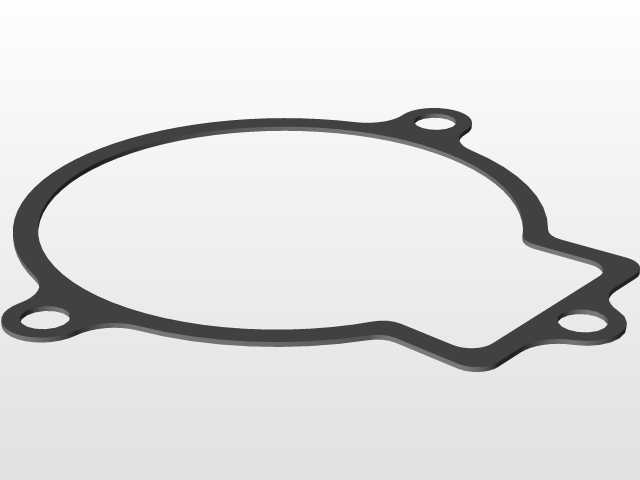

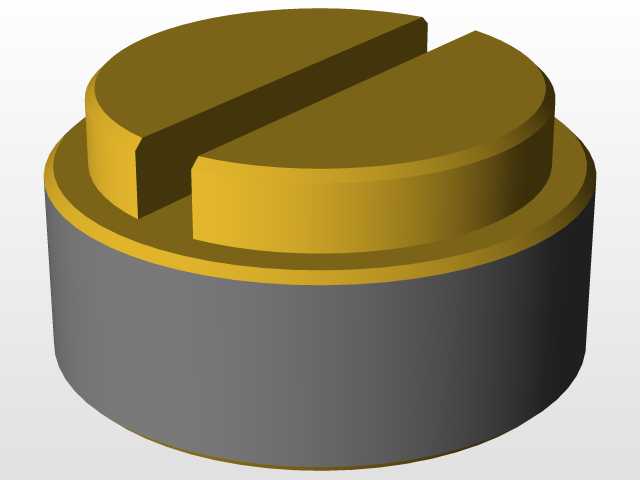

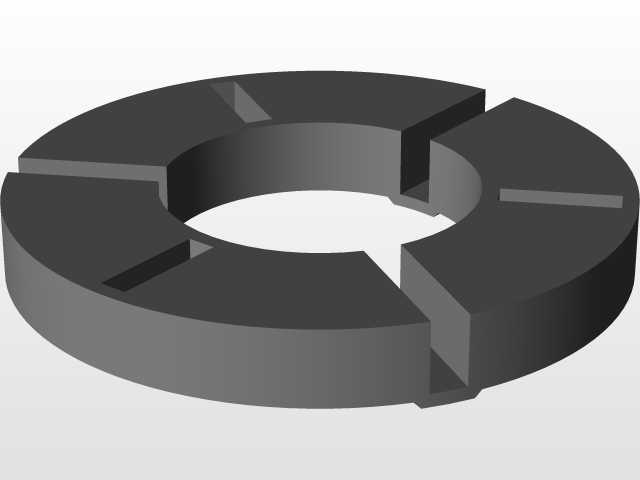

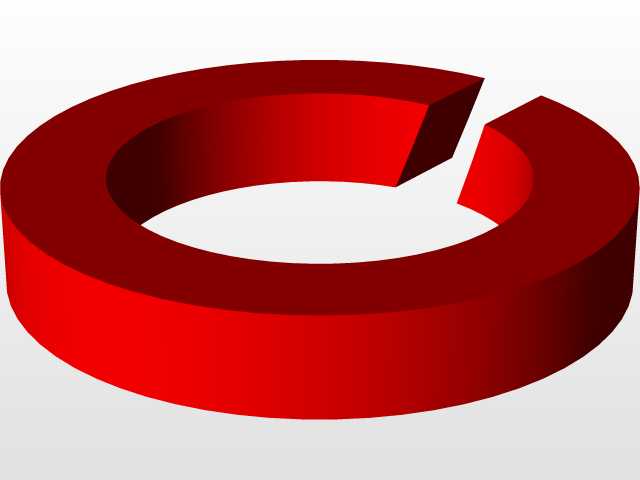

该结构是乘用车辆车门系统内的核心执行部件，主要应用于各类家用轿车、SUV及商用乘用车的电动门窗调节场景，替代传统手摇式升降结构，为驾乘人员提供便捷的车窗启闭操作体验，适配绝大多数前置前驱、前置后驱的量产乘用车型，可直接集成在车门内饰板与钣金腔体之间的预留安装空间内，无需对原有车门结构做大幅改造即可完成装配。从实际用途来看，该结构承担着将电机旋转运动转化为车窗玻璃沿导槽上下直线运动的核心功能，通过内置的减速增扭齿轮组，将高速低扭的电机输出转化为低速大扭矩的驱动动力，足以带动厚度3-5mm的钢化车窗玻璃完成全行程升降，同时具备足够的锁止力矩，在玻璃上升至顶部或下降至底部时可实现位置锁止，避免车辆行驶过程中玻璃出现晃动、自行滑落的问题，也能在非操作状态下提供一定的防盗阻隔能力。在功能特性层面，该结构采用齿轮啮合的传动方案，相比拉索式升降结构具备更高的传动刚性与更长的使用寿命，齿轮组采用耐磨工程塑料与粉末冶金材质搭配，既降低了传动过程中的啮合噪音，也能保证长期往复运动下的磨损量控制在合理范围内，输出端的齿轮齿形经过特殊修形处理，啮合间隙控制在0.1mm以内，有效避免升降过程中出现卡顿、异响的问题；电机部分采用直流有刷驱动方案，适配车辆12V车载供电系统，内置过热保护模块，当连续多次操作导致电机温度过高时会自动切断供电，避免电机烧损。设计思路上，该结构充分考虑车门内部的狭窄安装空间，将驱动电机与齿轮减速箱做一体化集成设计，整体采用扁平化的轮廓造型，三个安装固定孔位呈三角形分布，可直接通过螺栓固定在车门钣金的预设安装点上，安装面的平面度公差控制在0.2mm以内，保证装配后齿轮箱与玻璃托架的传动对齐度，避免额外的侧向力加剧齿轮磨损；输出齿轮的中心距与车门内玻璃托架的齿条参数完全匹配，无需额外的传动转接件即可完成动力传递，同时在齿轮箱外壳上预留了线束走线卡槽，方便整车装配时的线束固定，避免线束与运动部件发生干涉。从外形尺寸与安装边界来看，该结构整体轮廓长度约180mm，宽度约120mm，电机部分的最大直径约65mm，整体安装后突出安装面的高度不超过80mm，完全适配常规车型车门内部的腔体空间，三个安装孔的孔距分别为70mm、90mm与110mm，适配主流车型的通用安装孔位，输出齿轮的分度圆直径为30mm，单圈转动可带动玻璃移动约94mm，全行程升降仅需电机转动4圈左右，可在3秒内完成车窗的全幅启闭，完全满足日常使用的操作响应需求。
