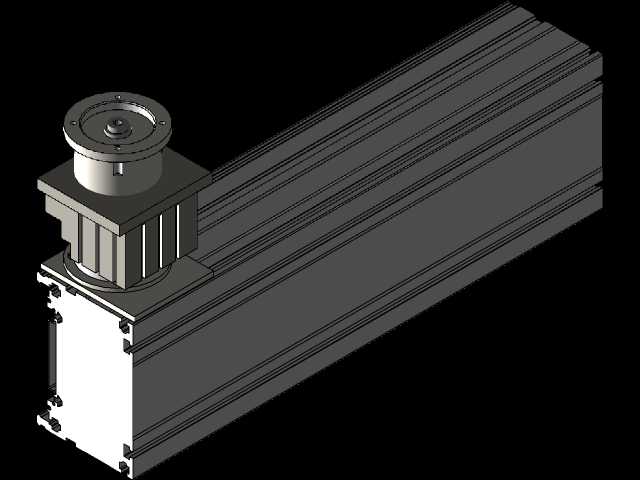

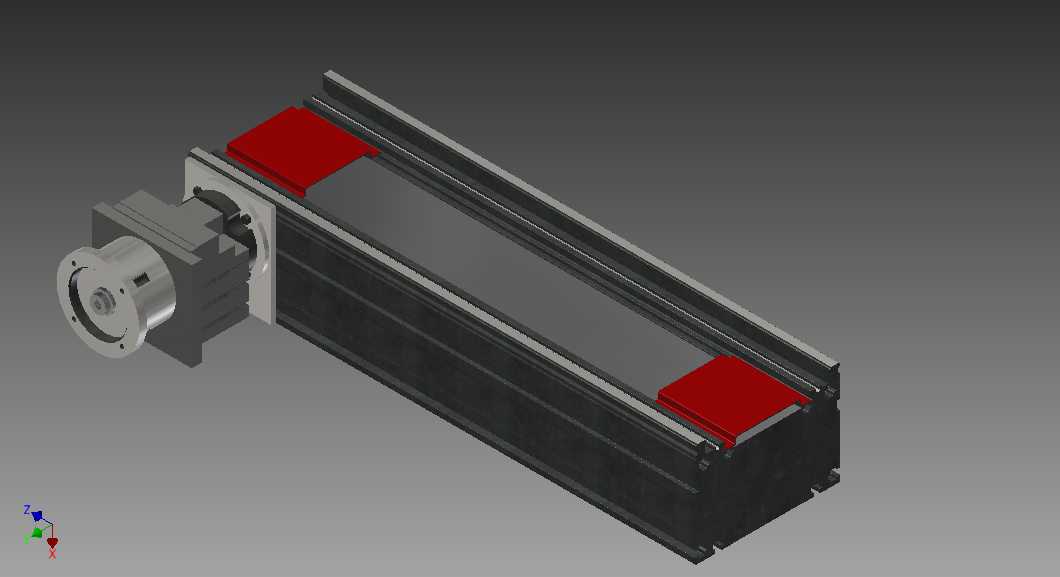

带齿带传动导轨式线性驱动执行机构

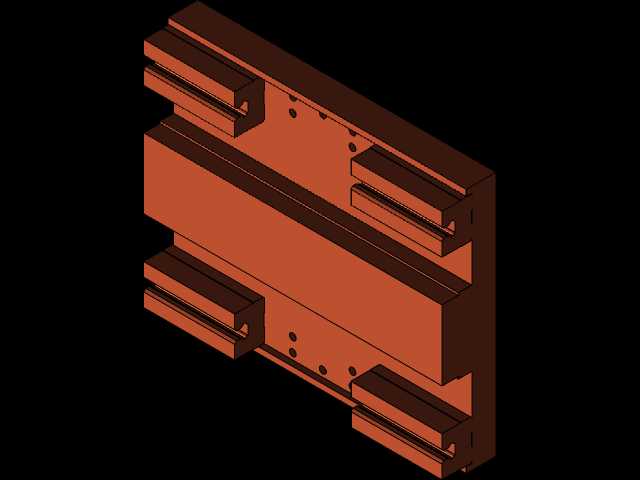

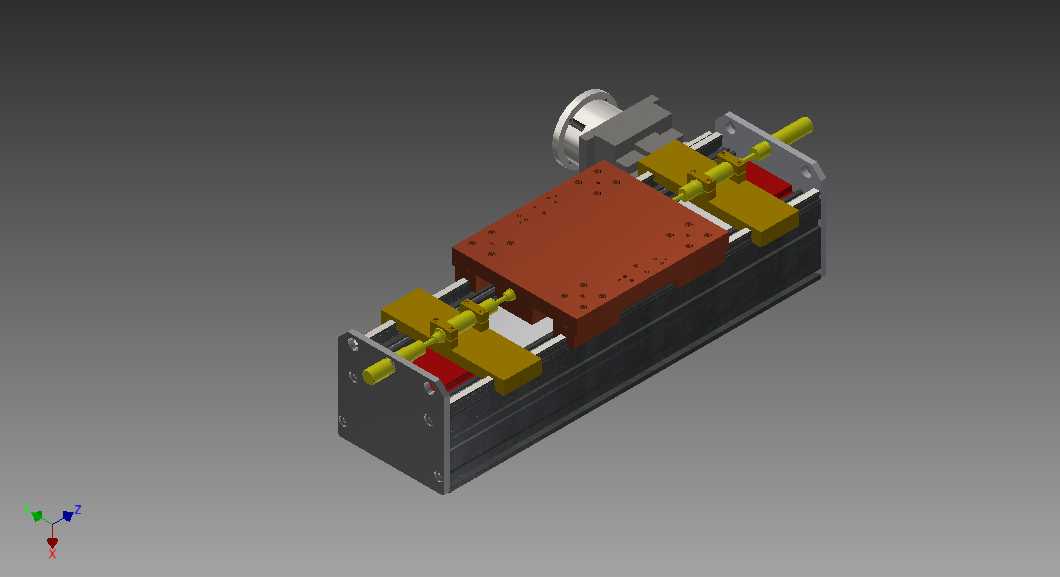

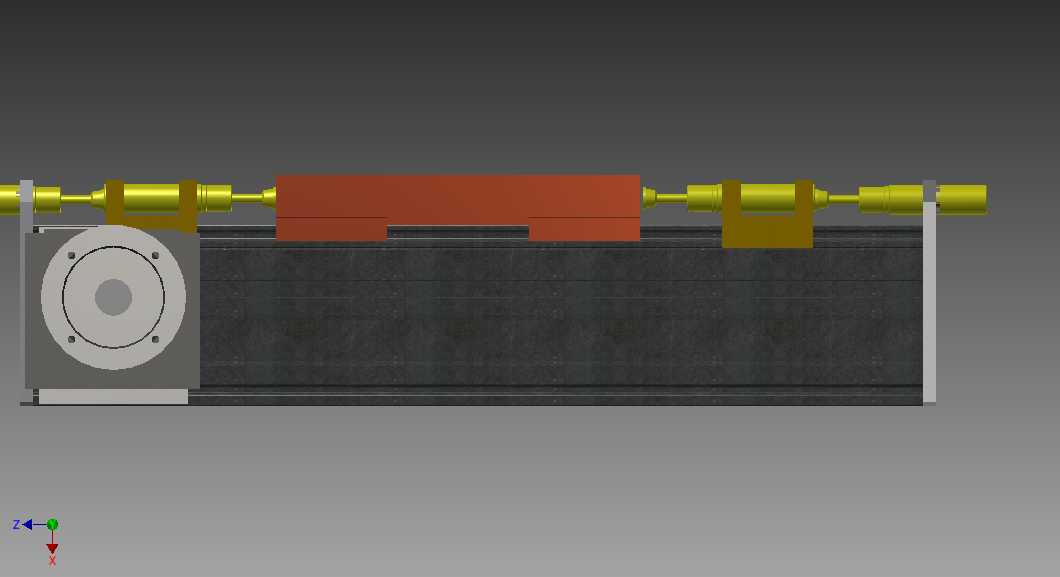

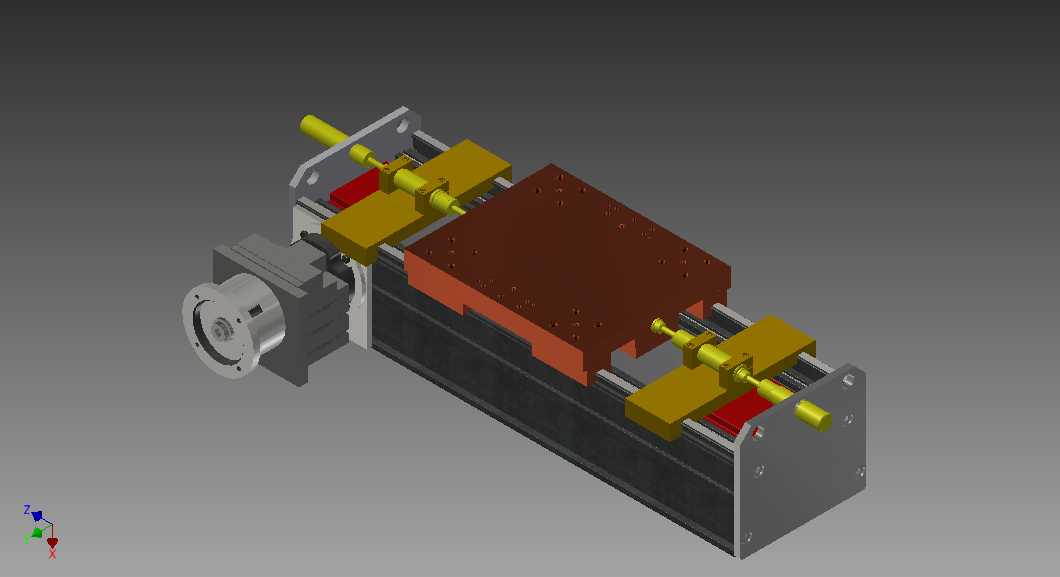

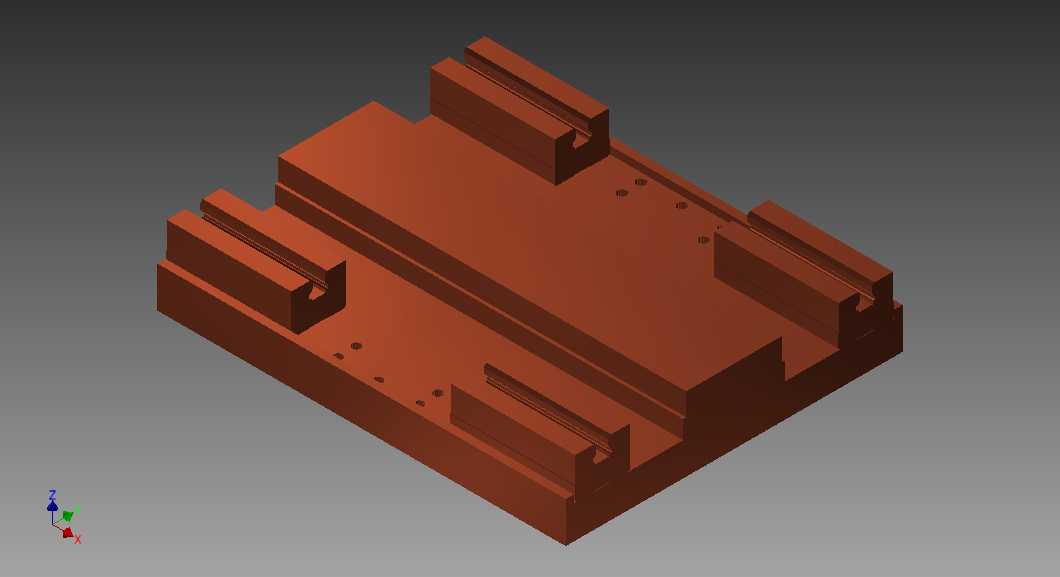

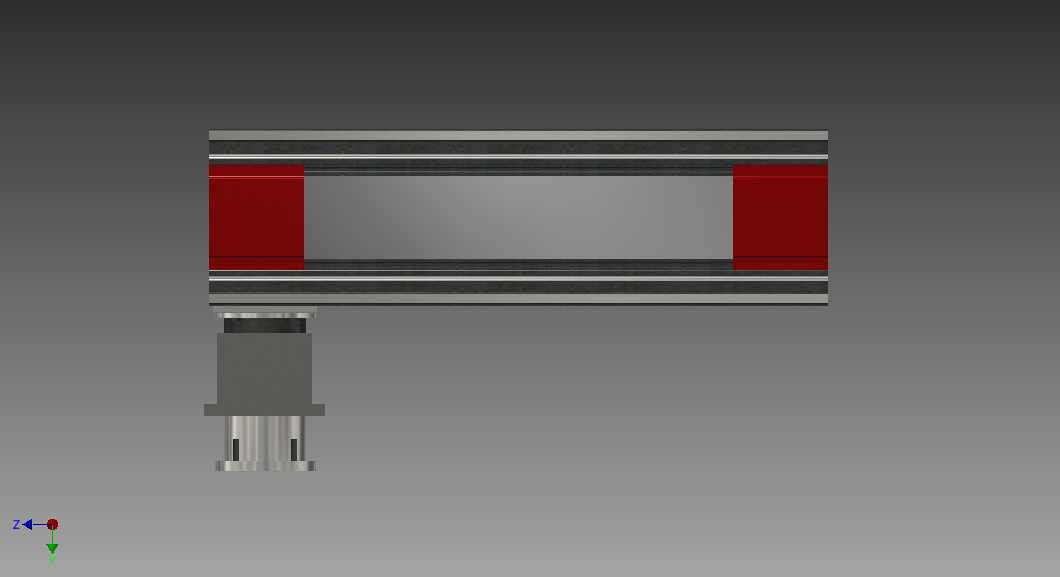

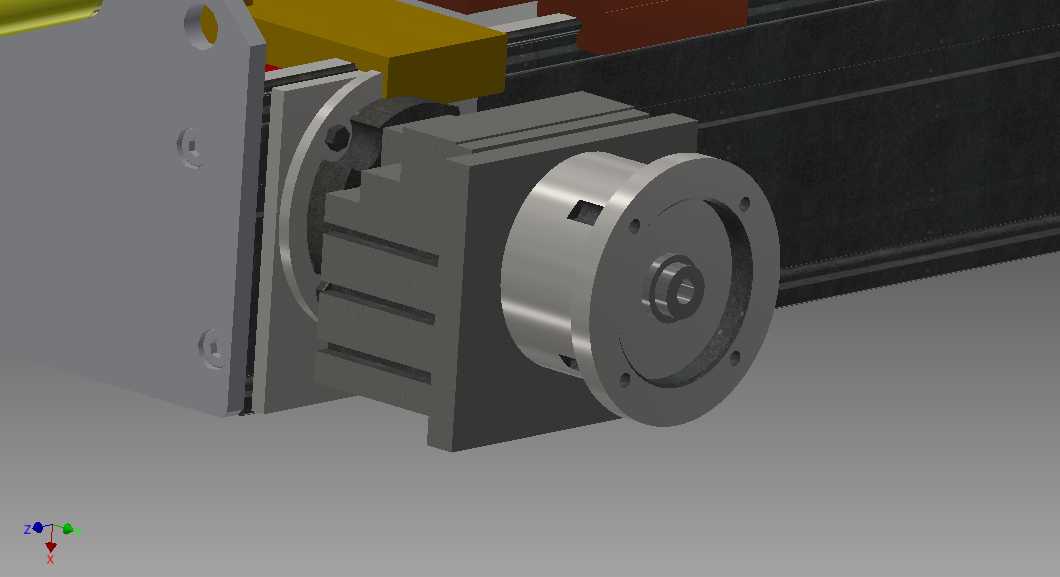

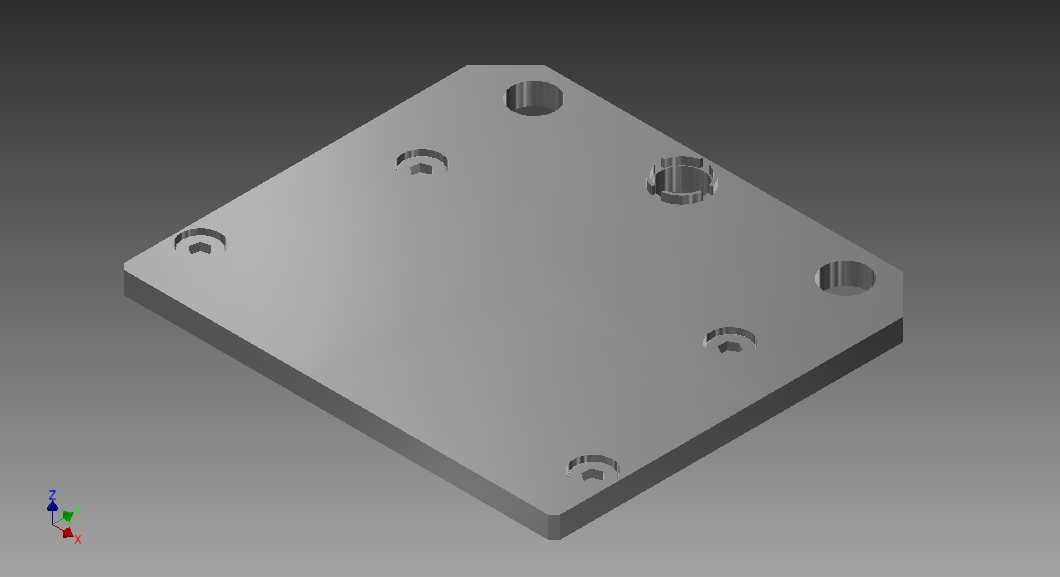

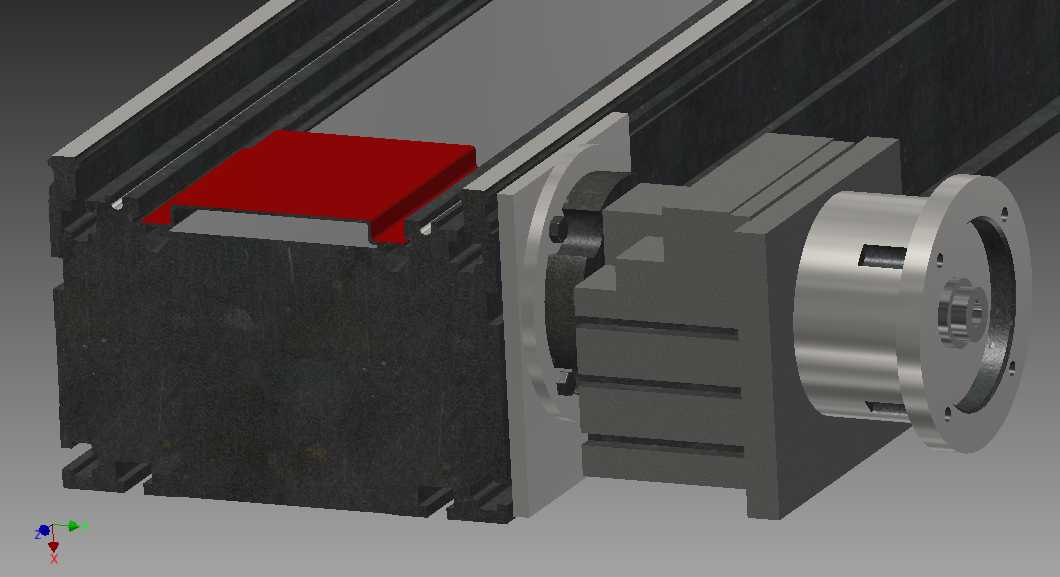

该线性驱动执行机构是面向工业自动化直线往复作业场景开发的传动单元，可广泛适配3C电子零部件分拣、小型工件精密移栽、轻工生产流水线工位切换、检测设备探针进给等需要精准直线位移输出的作业环节，能够为末端执行部件提供稳定可靠的直线往复动力输出，替代人工完成重复性的直线位移作业，大幅提升生产环节的位移精度与运行稳定性。整套机构采用齿形带传动搭配线性导轨的组合结构，驱动端预留标准动力输入接口，可适配不同规格的旋转动力部件，动力输入后通过同步齿形带将旋转运动转化为滑台的直线运动，齿形带的传动特性可保证传动过程无滑差、速比恒定，长时间运行下的位移重复精度可保持在稳定区间，不会出现传统传动方式的累积误差问题。两侧配套的线性导轨承担滑台的承载与导向作用，可承受不同方向的径向与轴向负载，避免滑台在负载运行过程中出现偏摆、卡顿的问题，即使在带偏载的作业场景下，也能保证滑台运行的平顺性。设计阶段充分考虑了实际安装的适配性，整体采用模块化的布局思路，驱动端、传动段、导轨滑台、两端限位结构沿长度方向依次排布，主体承载基座采用一体式型材结构，既保证了整体的结构刚性，又控制了整体自重，基座两侧预留标准安装槽位，可直接通过标准紧固件固定在设备机架或者工作台面上，不需要额外加工定制安装转接件。滑台台面预留阵列排布的安装螺孔，可直接搭载气动夹爪、检测探头、吸附模组等不同类型的末端执行部件，安装孔位的间距符合通用工业配件的安装标准，可大幅降低现场安装调试的适配难度。两端设置的机械限位结构可在电气限位失效的情况下提供硬限位保护，避免滑台超程运行造成设备碰撞损坏，传动齿带配套张紧调节结构，日常维护时可快速调整齿带张紧度，不需要对整体结构进行大范围拆解，降低后期运维的工作量。整体结构的安装边界充分考虑了小型自动化设备的内部空间限制，宽度方向尺寸紧凑，可在狭窄的设备内部空间完成安装布置，不会占用过多的设备内部空间，同时传动区域设置防护结构，可避免生产环境中的粉尘、碎屑落入传动导轨与齿带表面，延长部件的使用寿命，减少日常清洁维护的频率。
