多级齿轮传动电机减速装置结构设计

该款电机减速装置主要面向小型动力传输场景设计，可广泛适配智能家电传动模块、小型自动化输送机构、精密仪器进给单元、民用电动工具动力输出端等对输出转速、扭矩有精准匹配需求的应用场景，核心作用是将驱动电机输出的高转速低扭矩动力，通过多级齿轮啮合传动转换为低转速高扭矩的输出动力，匹配终端执行部件的运行参数需求，避免电机直接驱动时出现扭矩不足、转速过快无法适配工况的问题。

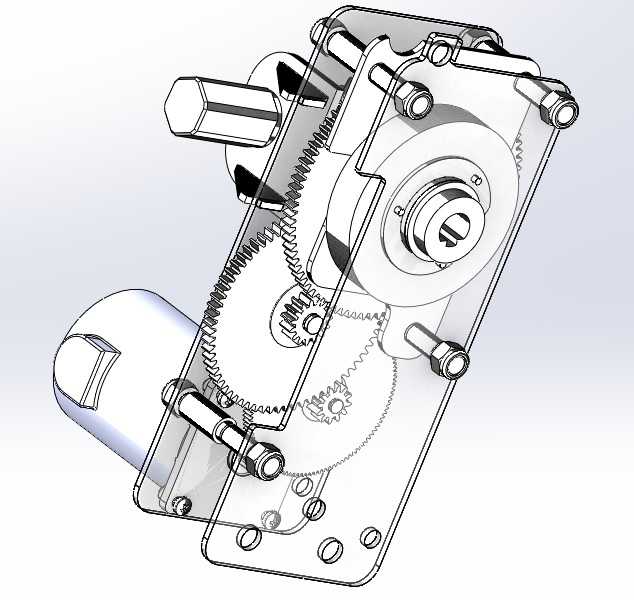

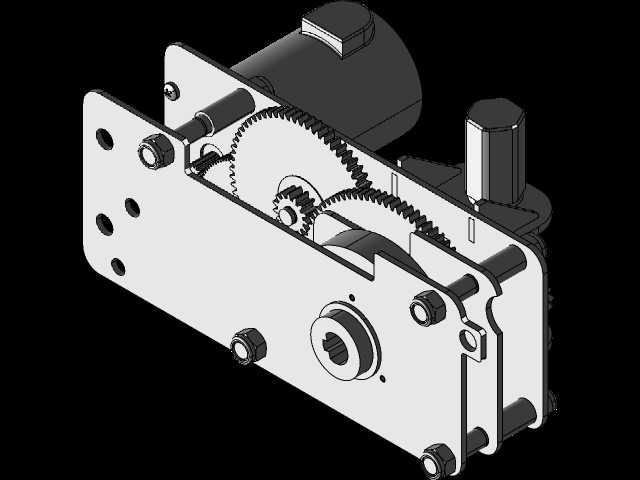

从功能特性来看，该装置采用平行轴多级圆柱齿轮传动结构，各级齿轮依次啮合实现速比的逐级放大，传动过程平稳可靠，齿轮啮合间隙经过合理设计控制，既保证传动过程无卡滞，也能将回程误差控制在小型传动场景可接受的范围内；装置集成了驱动电机安装位，电机输出轴直接与输入端齿轮配合，无需额外加装联轴器，大幅缩减了整体传动单元的占用空间，输出端采用带键槽的轴头设计，可直接与带轮、链轮、执行摆臂等终端部件连接，动力传递直接高效。

在设计思路上，该结构优先考虑紧凑化布局，将各级传动齿轮、固定螺栓、安装基板整合在同一封闭安装空间内，齿轮排布充分利用基板的平面空间，在保证足够传动比的前提下尽可能压缩整体厚度，适配安装空间受限的应用场景；安装基板上预留了多组标准化安装孔位，孔位位置经过公差匹配设计，既可以通过螺栓将减速装置整体固定在设备机架上，也可以适配不同规格的端盖安装需求，同时螺栓固定点位避开了齿轮运转的干涉范围，保证装配后各运动部件无摩擦碰撞。

从安装边界来看，该装置整体采用扁平式长方体布局，输入端电机沿装置侧边平行布置，不会额外增加轴向的突出长度，输出轴位于装置中心区域，轴头伸出长度经过精准核算，既保证与终端部件的配合深度，也不会出现轴头过长导致的运行晃动问题；所有外露的紧固件均采用内六角螺栓设计，螺栓头部沉入安装面内，不会额外增加装置的整体外形尺寸，安装时可根据设备的实际布局选择水平或垂直安装方向，齿轮箱内部的润滑空间经过密封设计，可填充润滑脂实现长期免维护运行，适配长时间连续运转的工况需求，传动过程中噪音控制表现优异，适合对运行噪音有要求的民用及办公类小型设备使用。
