高压电力系统穿墙绝缘连接端子结构

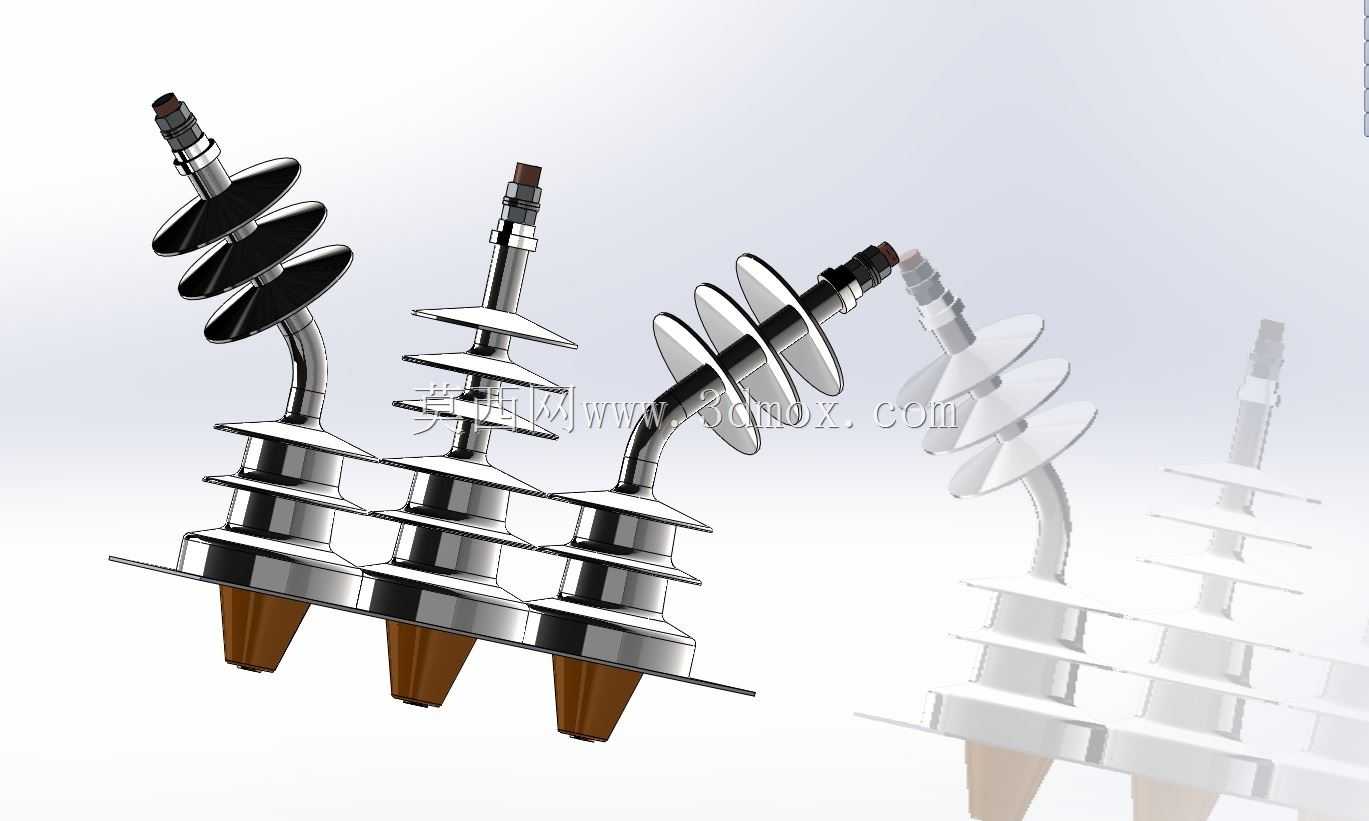

这类绝缘连接端子主要应用在高压输配电、成套开关柜、户外箱变的柜体穿板场景，核心作用是实现带电导体跨柜体隔板的电气贯通，同时保证导体与柜体金属结构之间的可靠绝缘，避免柜体带电引发的安全隐患。从结构设计来看，产品采用多伞裙的外绝缘结构，伞裙的错落排布是为了在户外凝露、降雨、积污的工况下，拉长表面爬电距离，即便表面附着浮尘、潮气，也能避免沿面闪络问题，适配不同污秽等级的户外安装环境。下部的棕色密封锥段是安装配合位，对应柜体开孔的安装边界，安装时该锥段会嵌入柜体预留的安装孔内，配合密封垫圈实现柜体开孔处的IP防护，阻挡外部雨水、粉尘进入柜体内部，同时锥面的自紧特性可以抵消设备运行过程中的振动偏移，避免长期使用后出现安装松动。上部的金属导电杆采用阶梯轴结构，顶端的螺纹段用于外接母线或线缆端子，不同直径的轴段分别承担导电、定位、与绝缘件嵌合的作用，金属嵌件与绝缘主体之间采用模压嵌合工艺，界面处做了多道环形止退槽，避免温度变化导致的绝缘件与金属杆脱粘，防止内部出现气隙引发局部放电。弯型导电杆的设计是为了适配柜体内不同走向的母排布局，减少外接母线的弯折应力，避免母线硬连接对端子根部产生额外弯矩，提升接线端的结构可靠性。安装法兰盘上预留的固定孔位，对应行业通用的安装孔距，可直接适配标准高压柜的预留开孔，不需要额外做开孔改造，降低现场安装的加工工作量。伞裙的数量、伸出长度是根据额定电压等级做的匹配设计，每一片伞裙的倾角都经过优化，降雨时雨水会顺着伞裙边缘快速滴落，不会在伞裙之间形成连续水膜，保证湿闪电压满足设计要求。下部的金属底座采用防腐镀层处理，与柜体金属板接触时不会产生电化学腐蚀，长期户外使用也不会出现接触面锈穿的问题。绝缘主体采用耐候性绝缘材质，可承受-40℃到120℃的环境温度变化，紫外线长期照射下不会出现表面开裂、绝缘性能下降的问题，适配高海拔、沿海高盐雾、重工业污染区等多种复杂工况。在设备选型时，需要根据实际系统额定电压、额定电流、柜体板厚、安装位置的污秽等级匹配对应规格的端子，安装过程中要保证法兰面与柜体板面平行，密封垫圈压缩量控制在合理范围，避免压缩过度导致绝缘件开裂，或是压缩量不足导致密封失效。
