长箱体多级齿轮减速传动装置结构

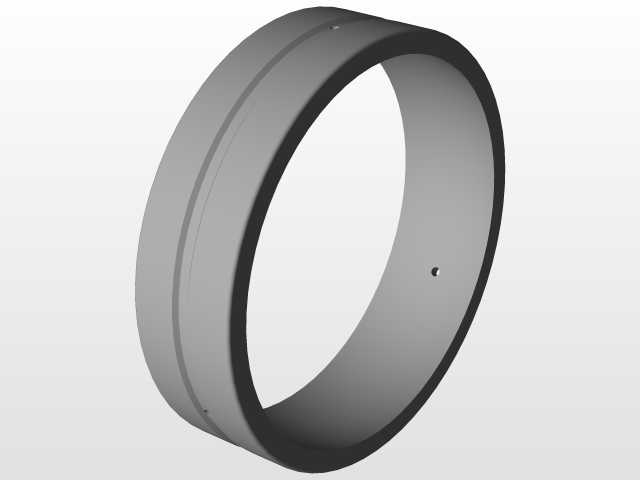

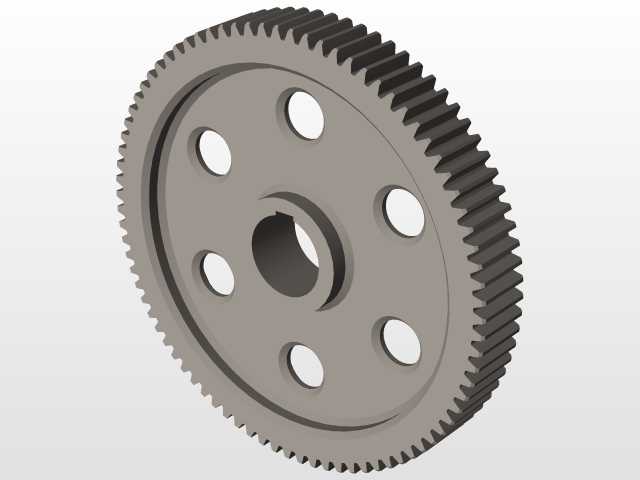

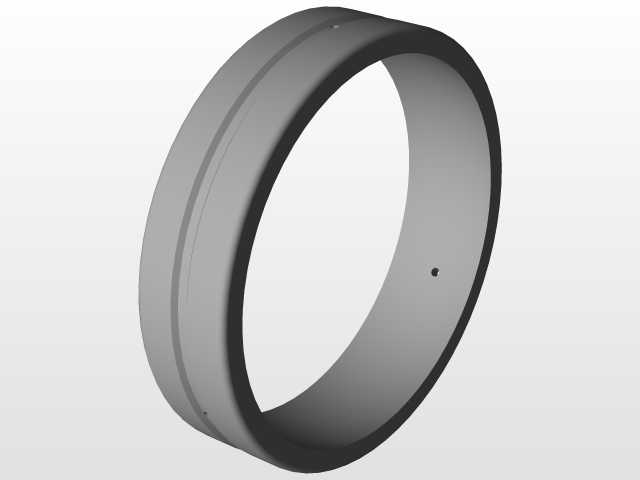

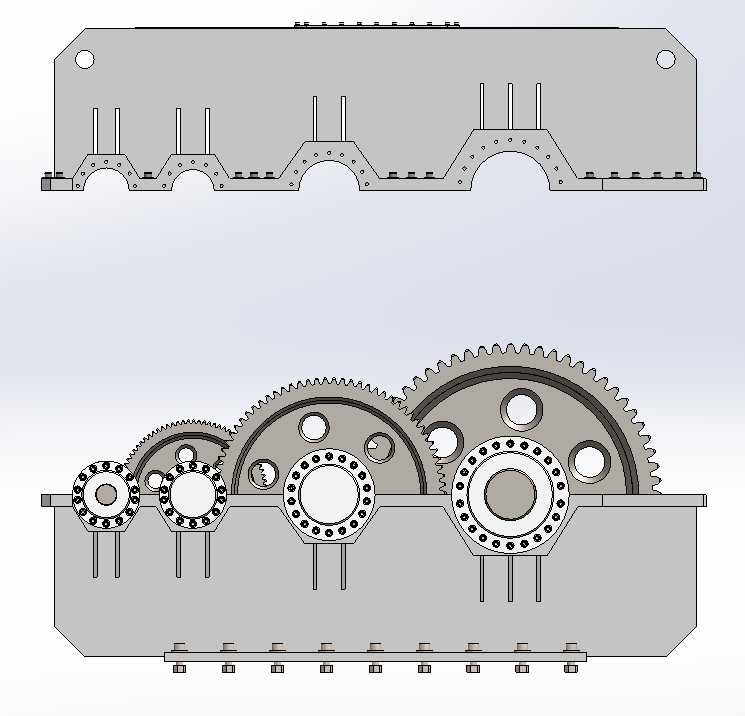

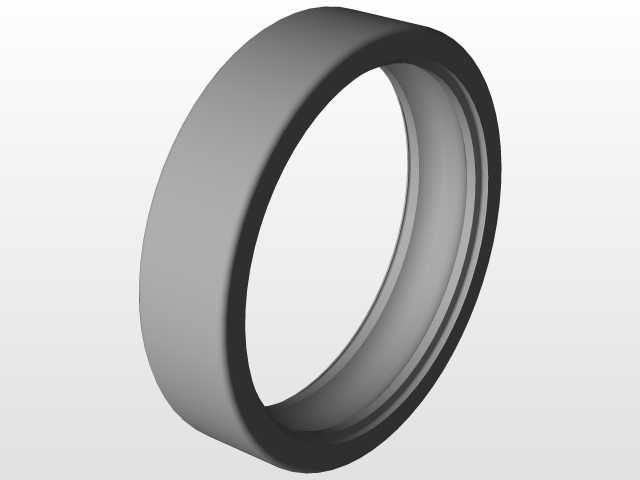

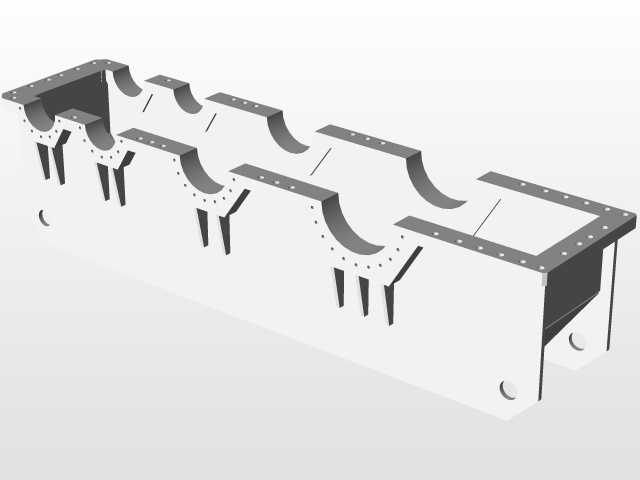

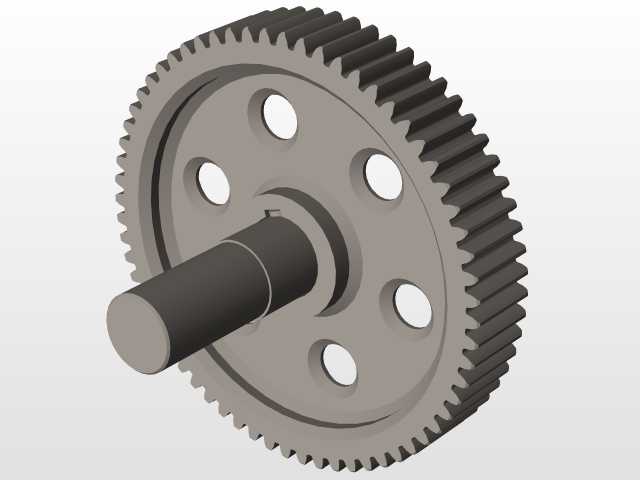

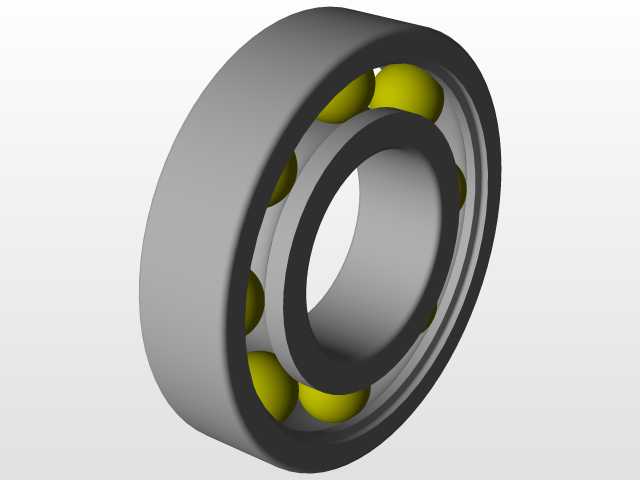

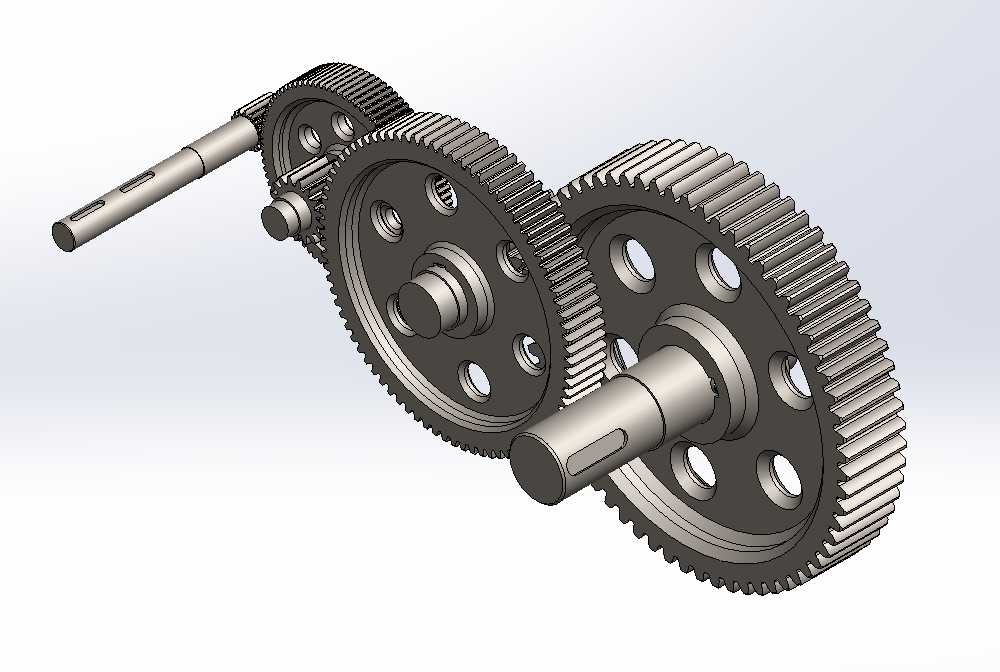

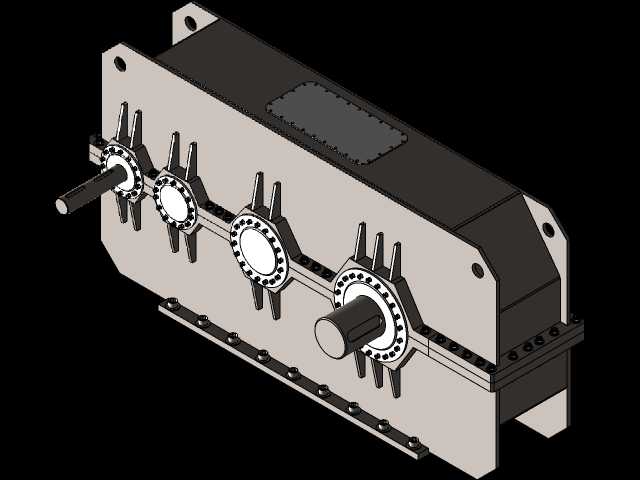

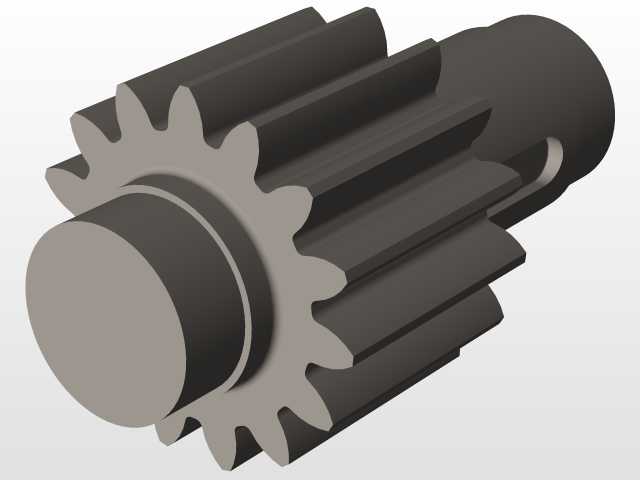

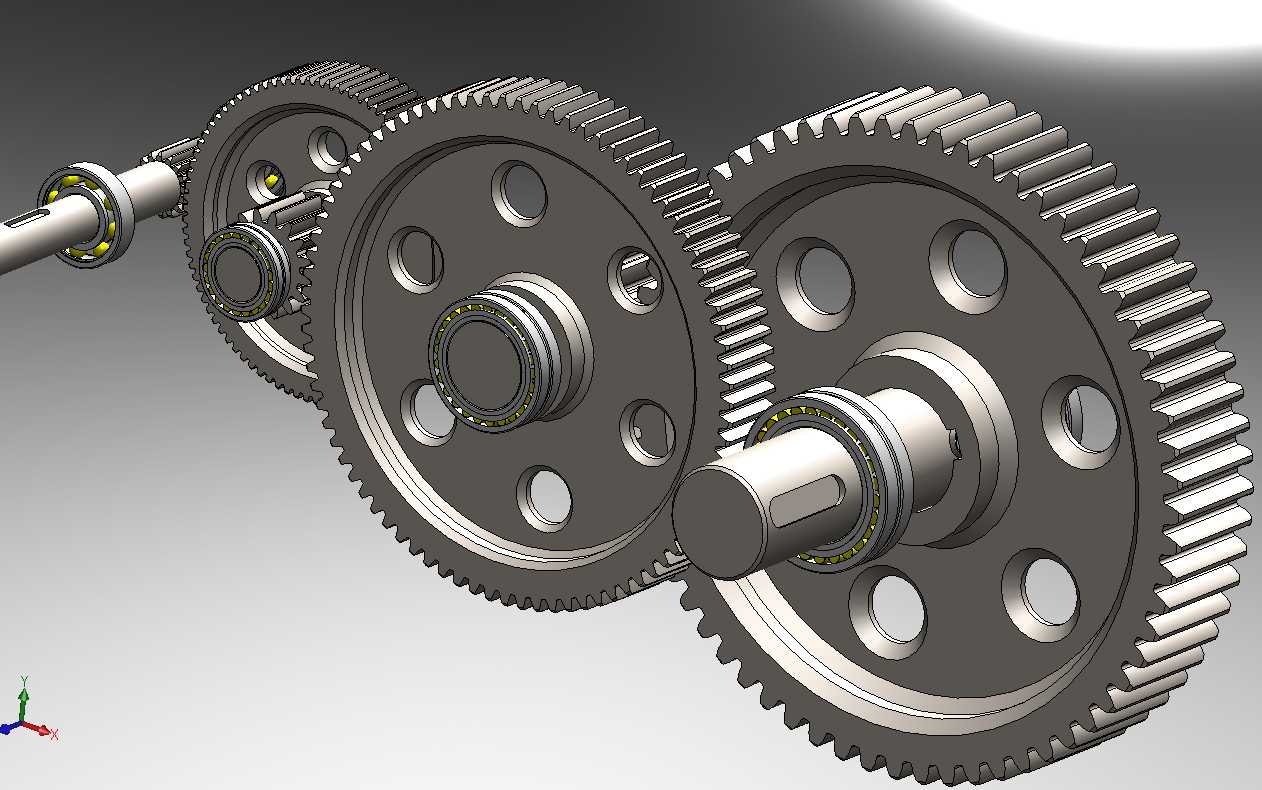

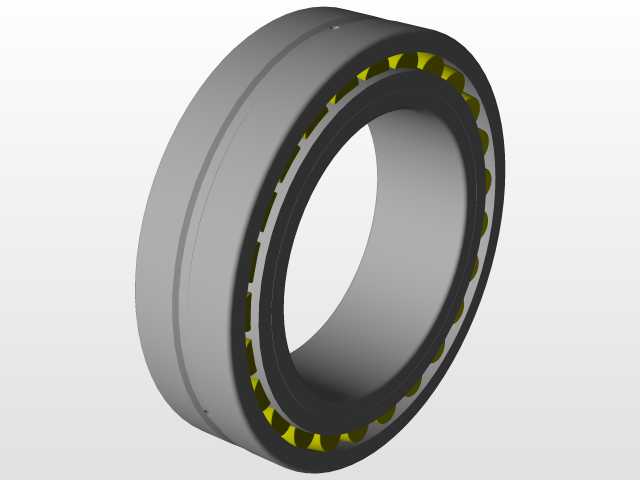

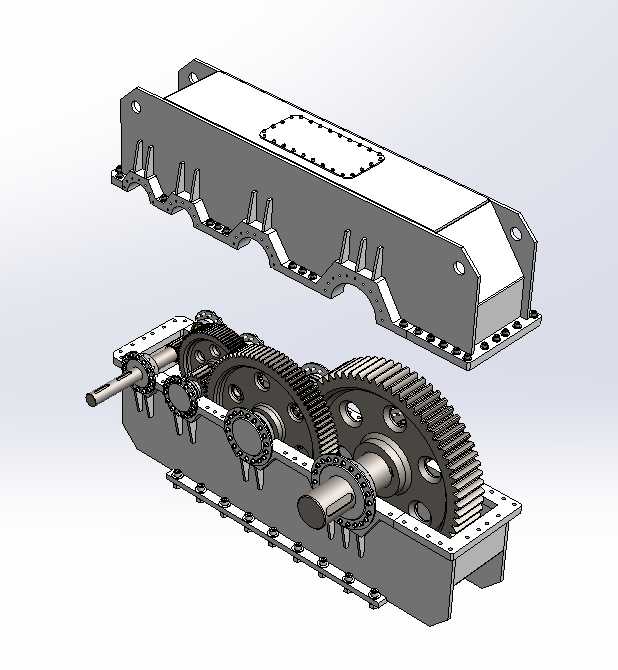

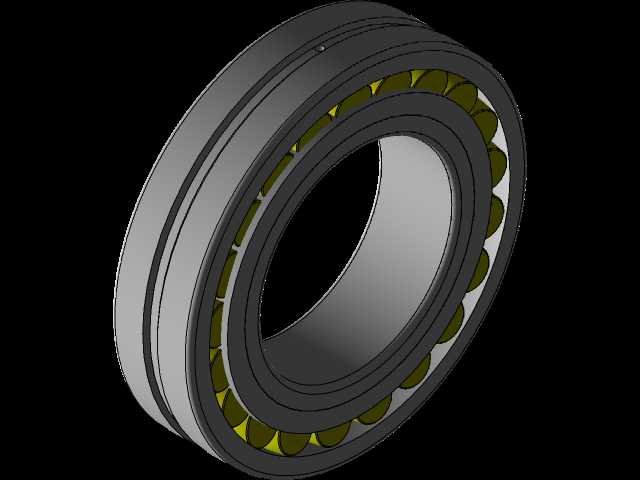

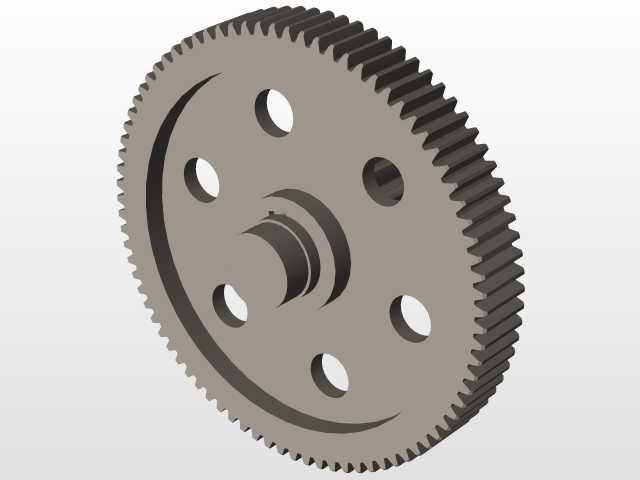

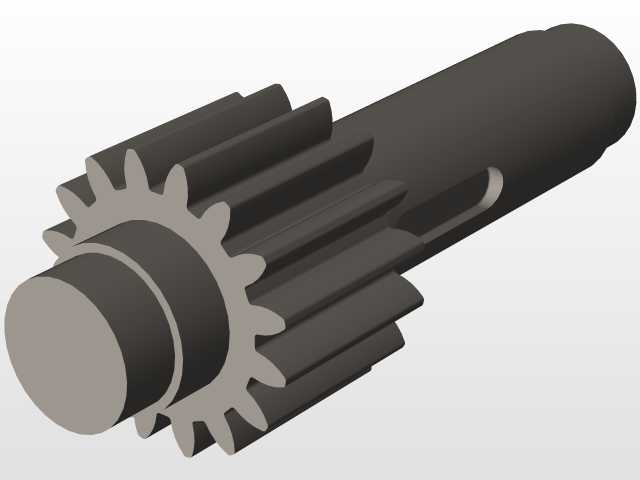

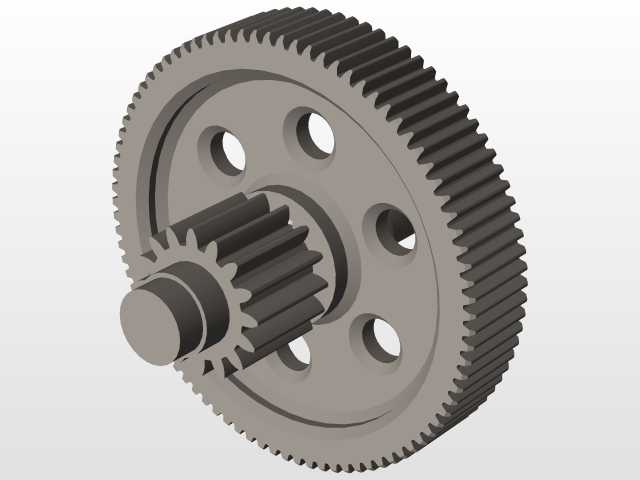

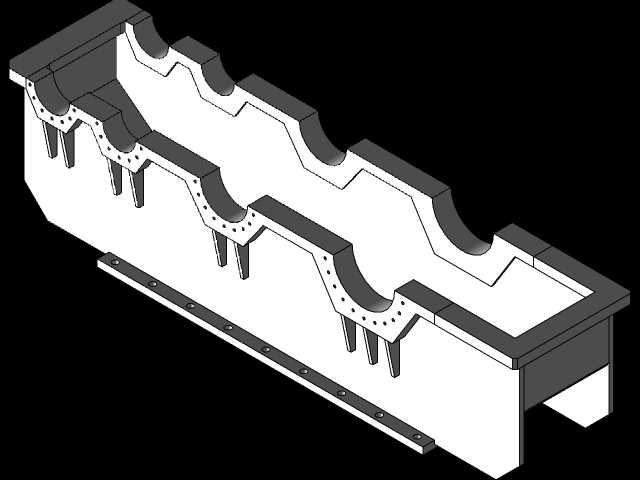

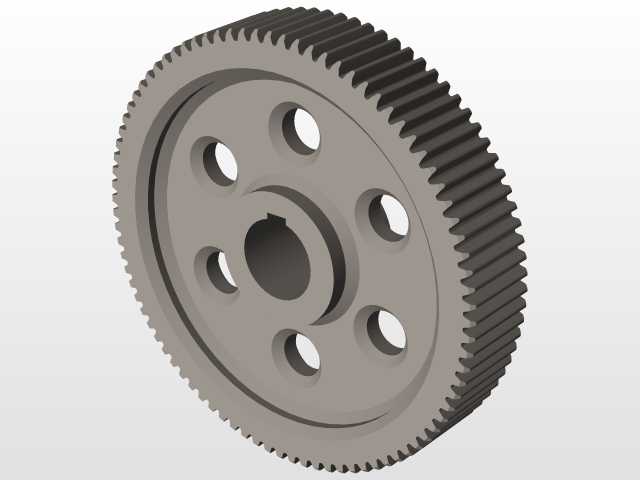

该长箱体式多级齿轮传动装置，主要应用于长轴距重载动力传输场景，常见于大型输送设备、冶金生产线辅机、港口起重走行机构等需要长距离布置动力输入输出端的工况中，可在狭长安装空间内完成高扭矩的转速匹配与动力传递，解决常规减速机输入输出轴间距不足无法适配长跨度传动点位的问题。装置整体采用上下剖分式长箱体结构，上箱体为一体化冲压焊接成型的密封罩壳，顶部开设检修观察窗，日常运维时无需拆解整体箱体即可观察内部齿轮啮合状态、加注润滑油脂，箱体侧边沿轴向布置多道加强筋，可抵消长跨度箱体在重载传动时产生的结构形变，避免轴系偏移导致的齿轮偏磨、异响等故障。下箱体为承载基座，底部设置整圈安装法兰，法兰面沿轴向均匀布置安装孔，可直接通过螺栓固定在设备安装基座上，安装时需保证基座平面度公差在0.1mm/m以内，避免箱体安装后产生内应力导致轴系卡滞。内部传动系统采用多级圆柱齿轮啮合布局，输入轴与输出轴沿箱体长度方向分置两端，中间通过多组不同模数的渐开线圆柱齿轮完成减速增扭，齿轮均采用斜齿设计，啮合重合度高，传动过程平稳噪音低，可承受持续重载冲击载荷，每根传动轴两端均配置圆锥滚子轴承，可同时承受径向载荷与轴向载荷，适配正反转切换的传动工况。设计过程中重点考量了长箱体的轴系同轴度控制，各轴承座采用一次装夹镗孔加工，保证各轴安装位的同轴度公差控制在0.02mm以内，避免长轴系安装后出现挠曲变形；齿轮啮合侧隙按照重载传动标准设置为0.15-0.25mm，既保证传动精度，又可容纳热胀冷缩产生的尺寸变化，避免卡齿故障；箱体结合面涂覆密封胶并加装密封垫，可防止润滑油渗漏，同时阻挡外界粉尘、水汽进入箱体内部，延长齿轮与轴承的使用寿命。该装置的输入轴端可直接连接驱动电机，输出轴端可通过联轴器连接负载辊轴、走行轮组等执行部件，整体结构紧凑，狭长的外形可适配设备内部狭窄的安装空间，无需额外增设传动连杆即可完成跨点位动力传输，有效简化设备整体传动布局，降低整机装配与后期维护成本。
