法兰连接式溢流管路结构设计

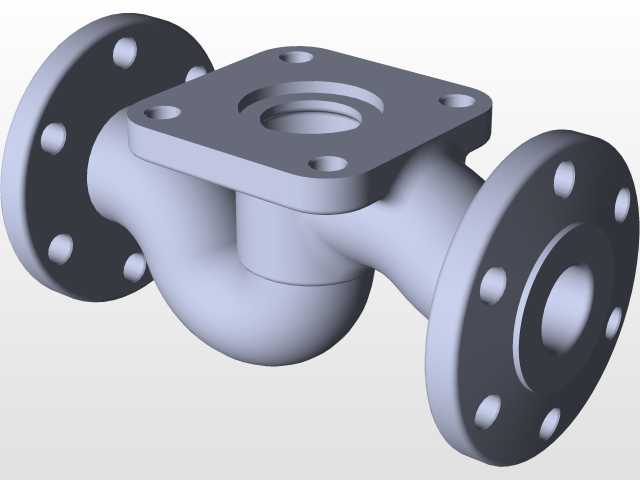

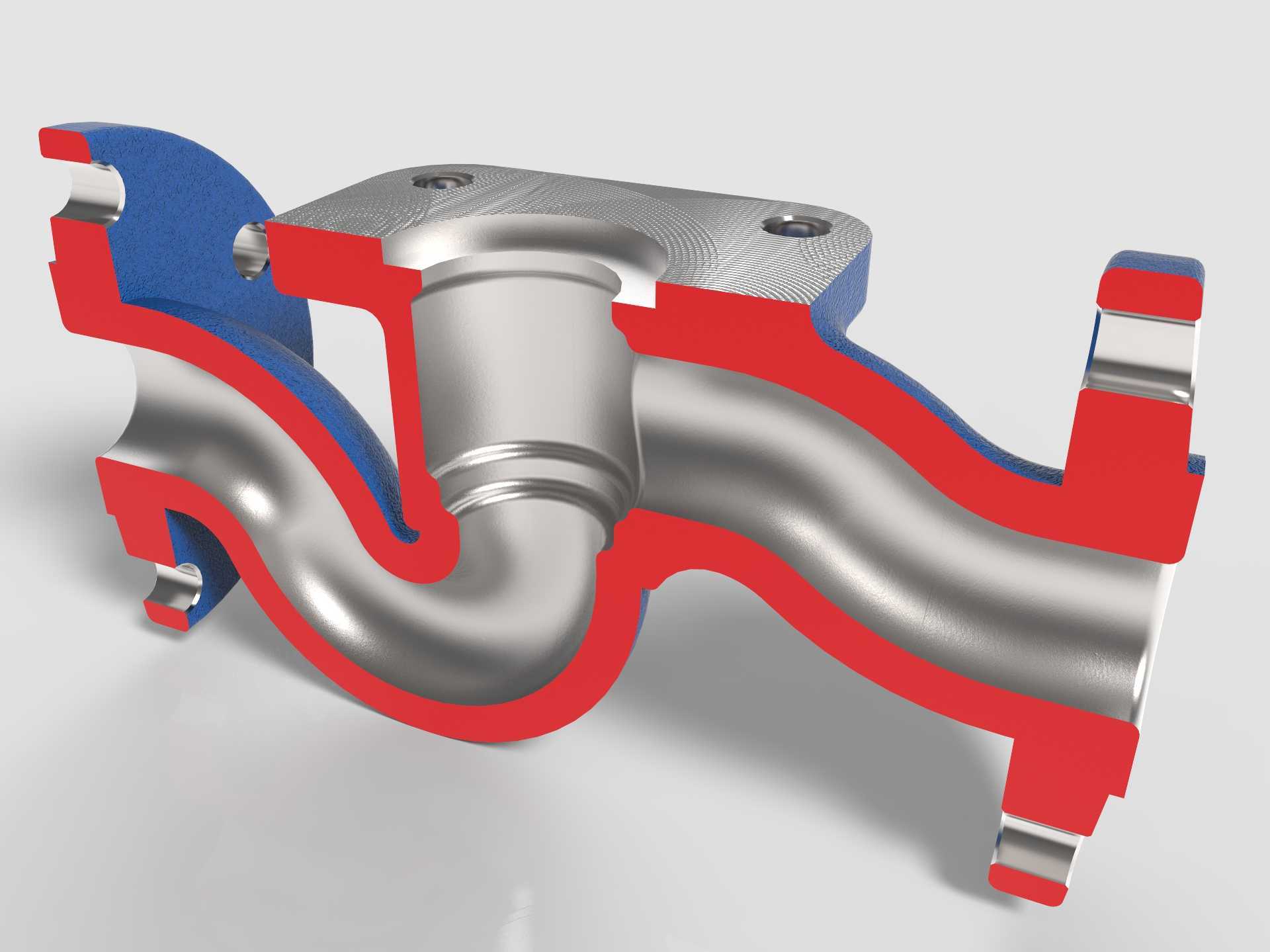

这款溢流管路结构主要应用于工业流体输送系统、给排水管网、液压传动回路以及化工介质输送场景中，作为系统压力过载保护的关键过流部件，承担着多余介质导流、系统压力维稳的核心作用，能够在管路内部压力超过设定阈值时，自动将超量的流体引导至回流管路或泄压储罐，避免管路超压引发的密封失效、管路爆裂、设备损坏等安全隐患，是流体输送系统中不可或缺的安全配套部件。从功能特性来看，该结构采用弯管式流道设计，流道内壁做了平滑过渡处理，能够最大程度降低介质流经时的局部阻力损失，减少湍流、气蚀现象的发生，延长部件的实际使用寿命；主体流道两端采用圆形法兰连接结构，法兰端面预留均匀分布的螺栓安装孔，能够与同通径的标准管路法兰实现精准对接，安装时只需匹配对应规格的螺栓、密封垫片即可完成密封固定，安装便捷性高，密封可靠性强；流道中部上方设置方形法兰接口，可对接压力监测元件、泄压控制组件或者支路管路，拓展性较强，能够适配不同工况下的功能拓展需求。在设计思路上，这款溢流管充分考虑了工业现场的安装适配性与使用耐久性，整体采用弯管一体成型的结构逻辑，减少了多段拼接带来的泄漏风险，外部做了防腐涂层处理，能够适应潮湿、有弱腐蚀介质的工作环境；法兰密封面采用精加工处理，平面度控制在密封要求范围内，保证对接后的密封效果，避免介质渗漏。从安装边界来看，两端圆形法兰的安装孔位遵循对应通径的法兰标准尺寸，安装时需预留足够的螺栓操作空间，中部方形法兰的上方需预留对应控制元件的安装与维护空间，整体安装高度与水平跨度适配常规工业管路的排布间距，既可以水平安装在主管道旁通位置，也可以垂直安装在储罐顶部作为溢流泄压通道，能够适配不同走向的管路布局需求，在实际使用中可根据系统的压力等级、介质特性匹配对应的密封件与连接螺栓，满足不同工况的使用要求。
