角式散热器恒温控制阀结构设计

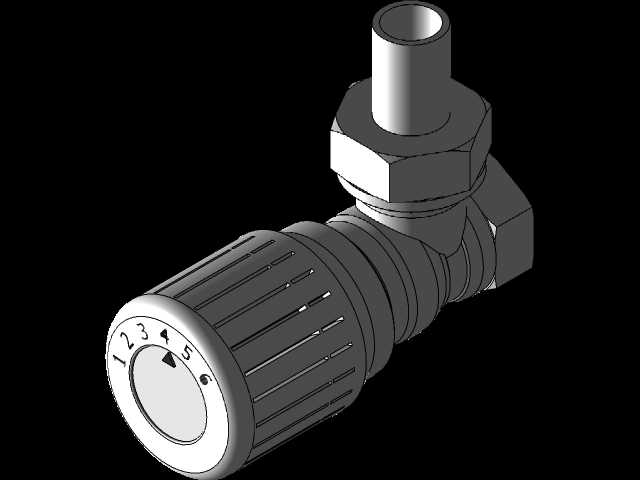

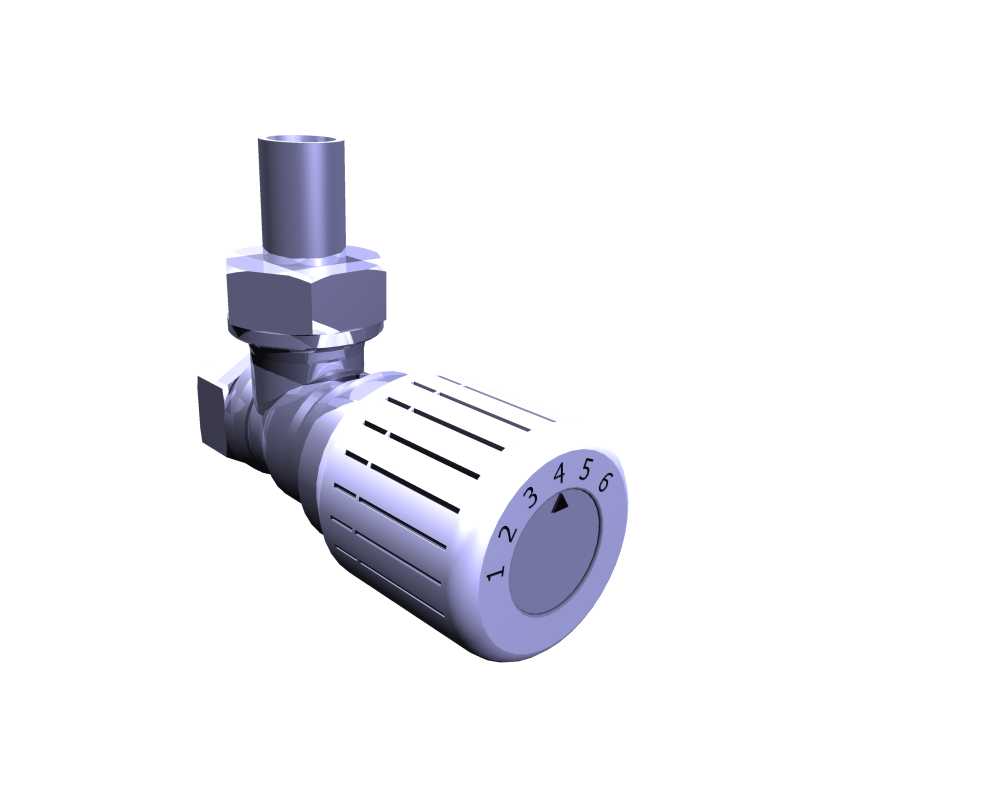

这款角式结构的恒温控制阀，主要应用于民用住宅、商用办公场所的水暖散热器采暖回路中，是分户采暖、室温自主调控系统里的核心末端控制部件，安装在散热器进水端的管路接驳位置，能够根据室内实时温度自动调节进入散热器的热水流量，以此维持用户设定的室内舒适温度，避免采暖系统出现过热浪费、室温不均的问题，同时能有效降低采暖系统的无效能耗，助力建筑采暖环节的节能降耗。从实际使用场景来看，这款阀门适配绝大多数主流规格的柱式、板式水暖散热器，尤其适合管路从墙面侧方接入散热器的安装场景，角式的结构走向能够减少管路弯折的施工难度，让采暖管路的排布更加规整美观，也能降低管路弯折带来的水阻损耗。产品的功能设计围绕精准温控、便捷操作、可靠密封三个核心方向展开，端部带数字刻度的调节旋钮，清晰标注了1-6档的温控档位，用户可以根据自身的采暖需求旋转旋钮设定目标温度，档位对应的温度区间经过调校，每一档的温度差值均匀，用户无需专业知识就能快速完成温度设定，旋钮表面做了防滑槽结构设计，即使手上沾有水渍也能顺畅旋转调节，不会出现打滑脱手的问题。阀体中部的六角锁紧结构，是专门为安装施工设计的受力位，安装时可以用标准扳手夹持该位置完成阀体与管路、散热器的螺纹接驳，避免夹持阀体其他薄壁部位造成阀体变形、密封失效的问题。顶部的外螺纹接驳端和侧方的散热器接驳端，都采用了标准管螺纹规格，能够和市面主流的采暖管路、散热器接口直接匹配，无需额外加工转换接头，大幅降低现场施工的适配成本。设计过程中充分考虑了水暖系统的长期使用可靠性，阀体内部的流道做了顺滑过渡处理，能够减少热水流经阀体时的紊流和水阻，降低采暖循环泵的工作负载，同时流道内壁无卫生死角，不容易积存采暖水中的杂质，降低长期使用后阀件卡滞、流量衰减的概率。密封结构采用了多重耐温耐老化的密封件设计，能够长期耐受采暖系统的高温热水工况，不会因为长期热胀冷缩出现渗漏问题。外形尺寸方面，这款阀门的整体结构紧凑，安装后不会过多突出墙面与散热器表面，不会影响散热器周边的空间使用，也不会和散热器的装饰罩、墙面踢脚线产生安装干涉，安装边界预留了足够的扳手操作空间，施工人员在现场安装时不需要特殊工具，用常规的活动扳手就能完成全部安装操作，后期维护时也可以直接在管路上完成阀芯的检修更换，不需要整体拆卸阀体，大幅降低后期的维护成本和操作难度。
