卡特尔DGE型螺纹插装式止回阀结构

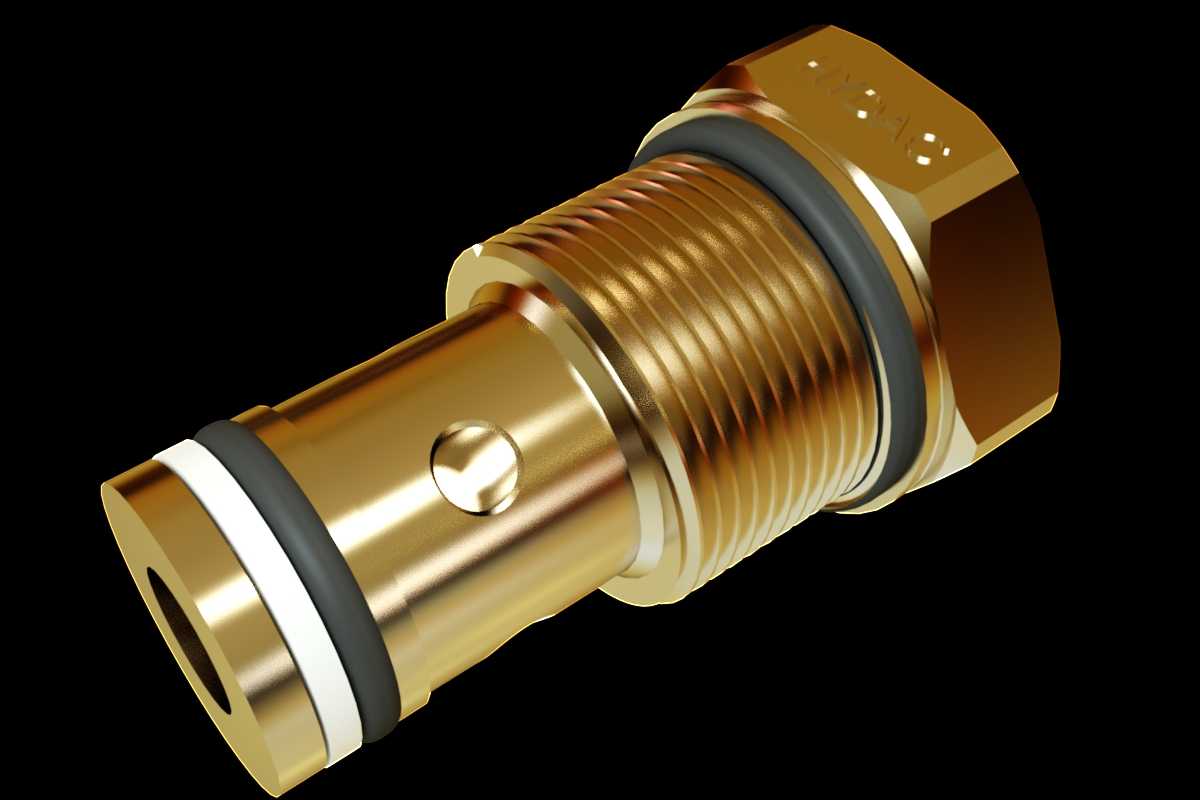

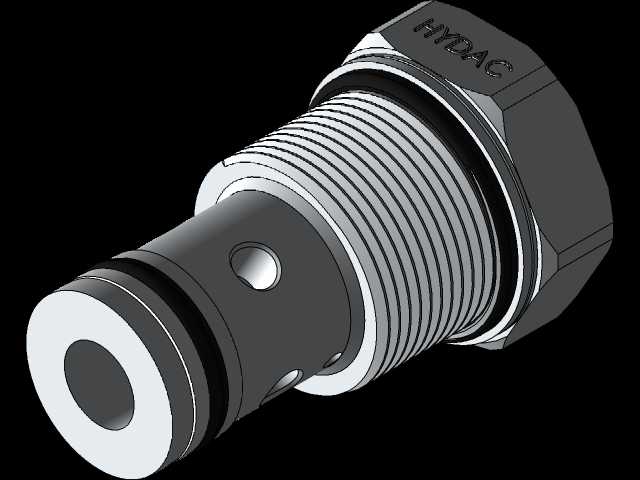

该款止回阀属于螺纹插装式液压单向元件，主要应用于工程机械、农业装备、工业液压站的集成油路块中，承担单向通流、反向截止的核心功能，可有效避免油路反向回流造成的执行元件误动作、压力卸荷失稳等问题，在行走机械液压系统、固定设备液压回路中均有广泛适配场景，尤其适合安装空间紧凑、集成化程度高的油路设计方案。产品核心功能为正向通流时介质压力克服内部弹簧预紧力推动阀芯开启，实现液压油的顺畅导通，压降损失控制在较低区间；反向承压时阀芯在介质压力与弹簧力共同作用下紧贴阀座密封面，实现零泄漏截止，可承受额定工况下的反向冲击压力，避免油路串油。从设计思路来看，整体采用插装式结构设计，外螺纹段用于与油路块的安装孔实现螺纹旋合固定，外六角结构方便使用标准扳手完成拧紧装配，两道密封圈分别布置在螺纹前后侧，分别实现安装孔外侧与内侧的静密封，杜绝外泄漏与内串油问题；阀芯采用带径向通油孔的滑阀结构，表面做高精度研磨处理，与阀体内孔的配合间隙控制在微米级，既保证阀芯滑动顺畅无卡滞，又能减少内泄漏量；端部的白色挡圈与黑色密封圈组合，用于实现阀芯与阀座接触位置的动密封与静密封切换，提升反向截止的密封可靠性。外形尺寸方面，整体为同轴回转体结构，外螺纹采用标准液压插装阀螺纹规格，安装时仅需在油路块上加工对应尺寸的阶梯安装孔，预留足够的扳手操作空间即可完成装配，安装边界需保证插装孔的同轴度、表面粗糙度符合液压元件安装规范，避免安装偏斜造成密封圈切损失效；阀体主体采用黄铜材质加工，兼顾耐腐蚀性与切削加工性能，表面做抛光处理提升外观质感与抗锈蚀能力，适配矿物液压油、乳化液等多种常规液压工作介质。
