两款安装形式雷达液位传感设备结构设计

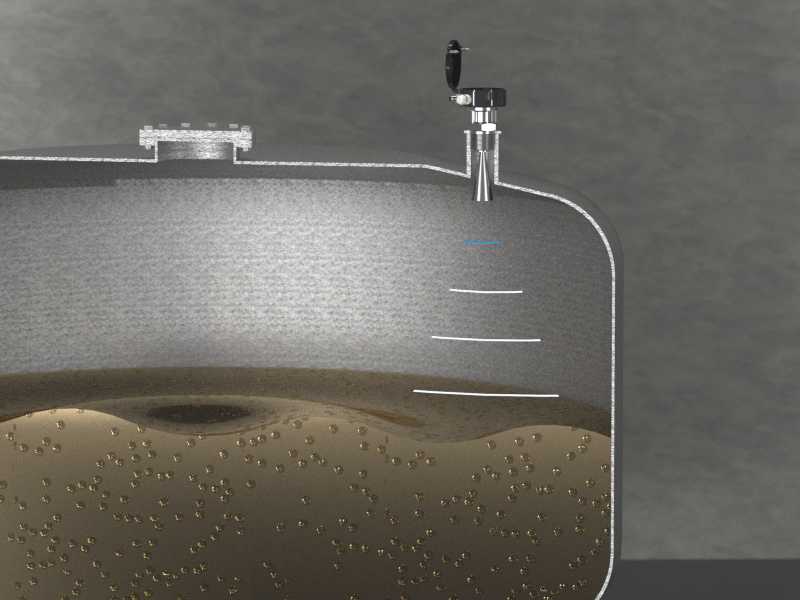

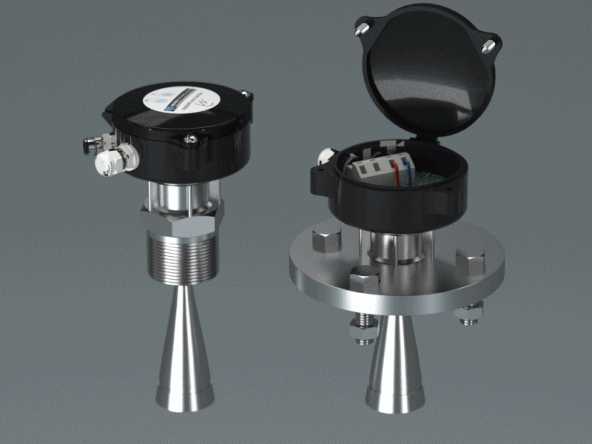

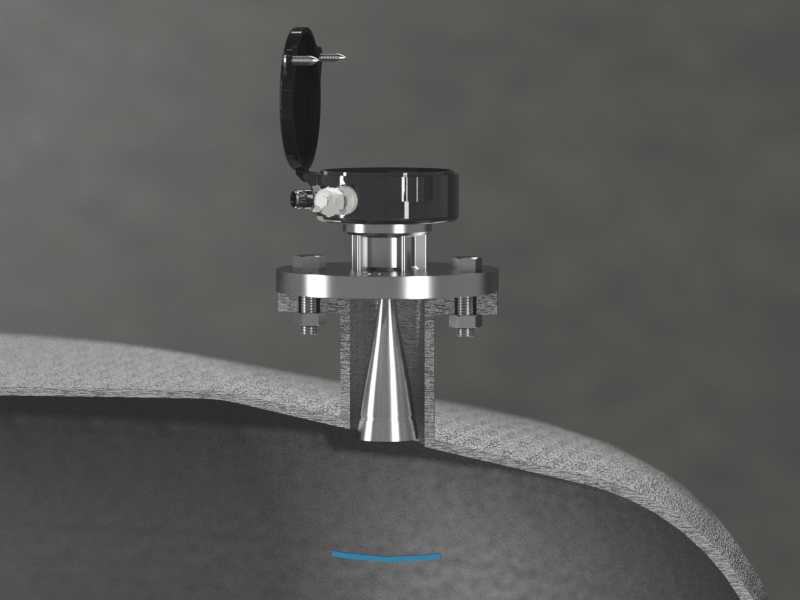

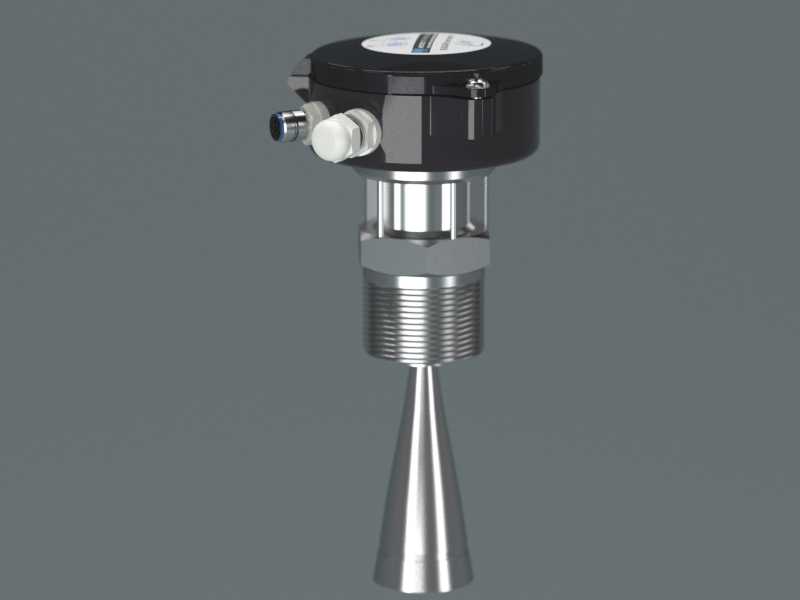

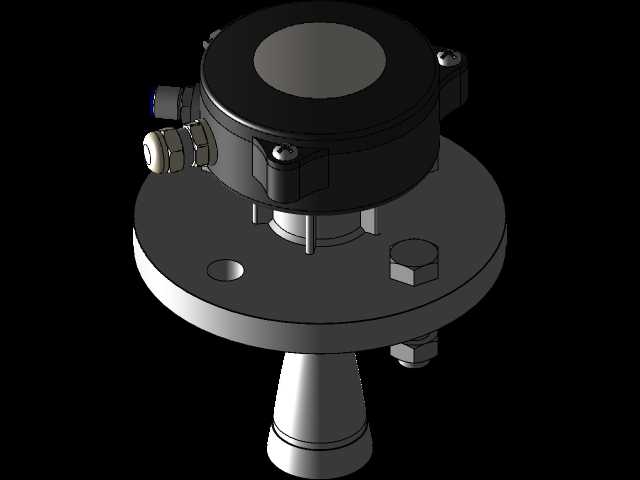

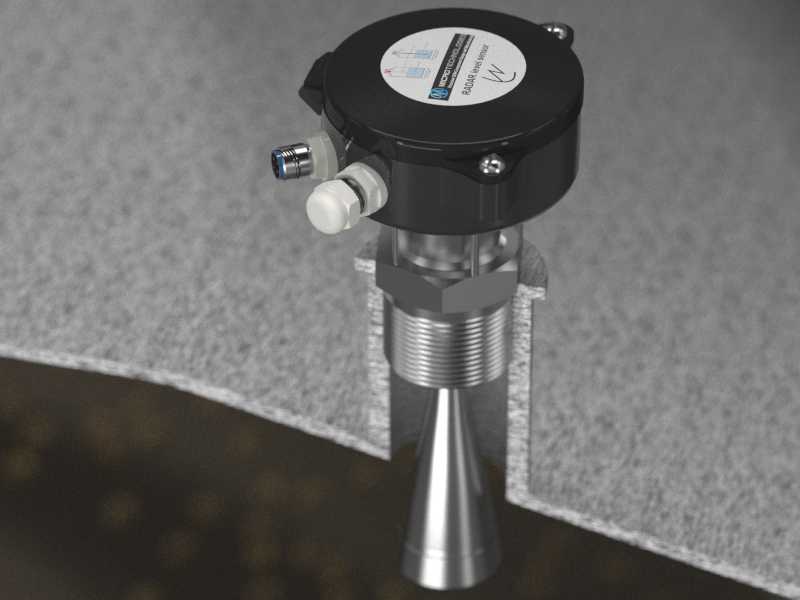

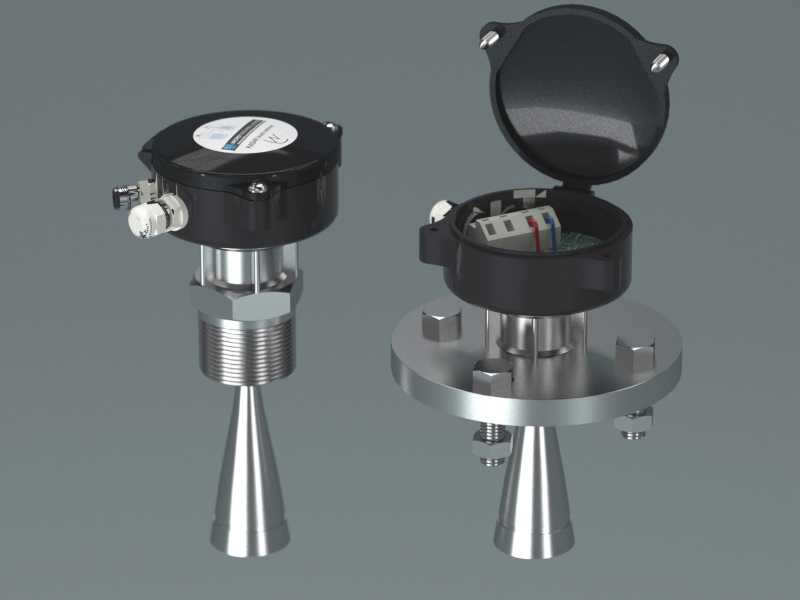

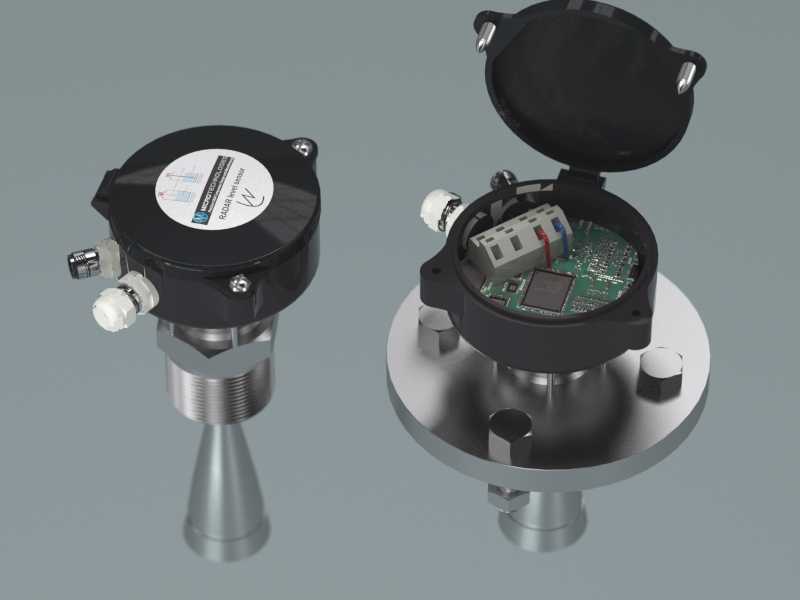

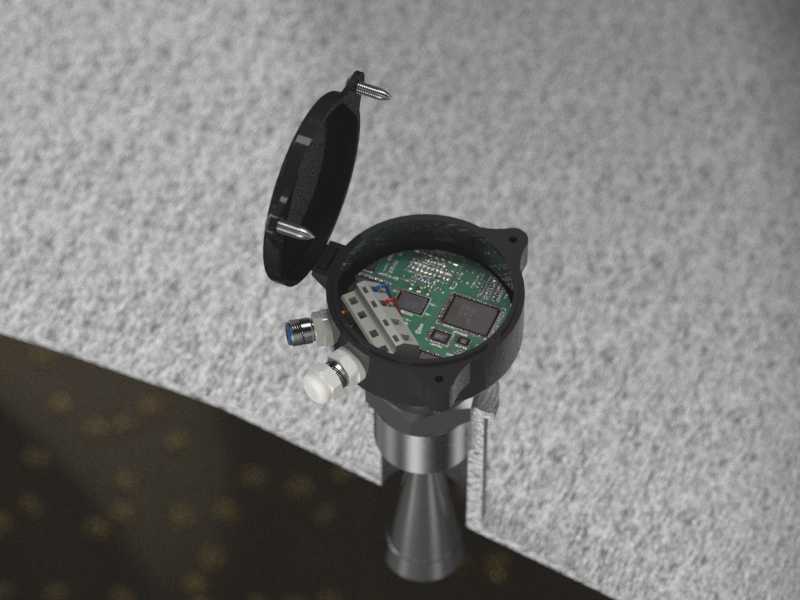

本次呈现的两款雷达液位传感设备，分别对应法兰安装与螺纹连接两种主流工业安装形式，可适配不同工况下的液位检测需求，广泛应用于储液罐体、工艺槽体、常压/承压储罐等场景的非接触式液位测量作业，能够在室内外各类复杂环境下稳定完成液位数据采集，为工业生产过程中的物料存量监控、流程管控提供可靠的检测支撑。两款设备均采用非接触式雷达测量原理，通过锥形天线发射并接收雷达回波完成液位距离测算，无需与被测介质直接接触，可规避介质腐蚀、粘稠粘附、高温高压等恶劣工况对检测部件的损耗。其中螺纹连接款结构紧凑，整体径向尺寸更小，适配小口径安装点位，多用于小型储液容器、短量程液位检测场景，其测量量程适配1000mm以内的液位检测需求，天线尺寸做了小型化优化，可在狭小安装空间内完成部署；法兰安装款采用标准法兰盘作为安装基座，结构强度更高，密封性能更优，可适配高压、动态液位波动的工况场景，能够在介质存在飞溅、罐内存在温度梯度的环境下稳定工作，两款设备的工作环境温度覆盖范围较宽，可满足多数常规工业生产场景的环境耐受要求。在结构设计层面，两款设备均采用上部电气腔体与下部探测天线分体式布局，电气腔体设置可开启的密封端盖，方便现场接线与调试维护，接线端采用标准M12连接器配合电缆进线的连接方式，接线操作便捷，密封防护等级可满足户外使用需求；考虑到罐内高温介质升腾带来的温度影响，设计时在电气腔体与天线连接部位做了热隔离结构，避免高温传导至电气元件区域影响设备运行稳定性，若现场安装位置存在更高的喷淋或温度影响，可通过天线延伸段调整探测端长度，进一步拉开电气腔体与恶劣工况区域的距离，提升设备运行可靠性。安装边界层面，螺纹连接款需匹配对应规格的螺纹安装接口，安装时需保证天线垂直朝向被测液面，周边预留足够的接线操作空间；法兰安装款需匹配对应通径与压力等级的法兰对接面，安装时需保证法兰密封面平整，紧固件对称锁紧以保证密封效果，两款设备安装时均需避开罐内障碍物、进料口等会干扰雷达回波的位置，确保测量波束可无遮挡抵达被测液面，保障测量精度。
