制冷系统氟利昂专用角式安全阀结构

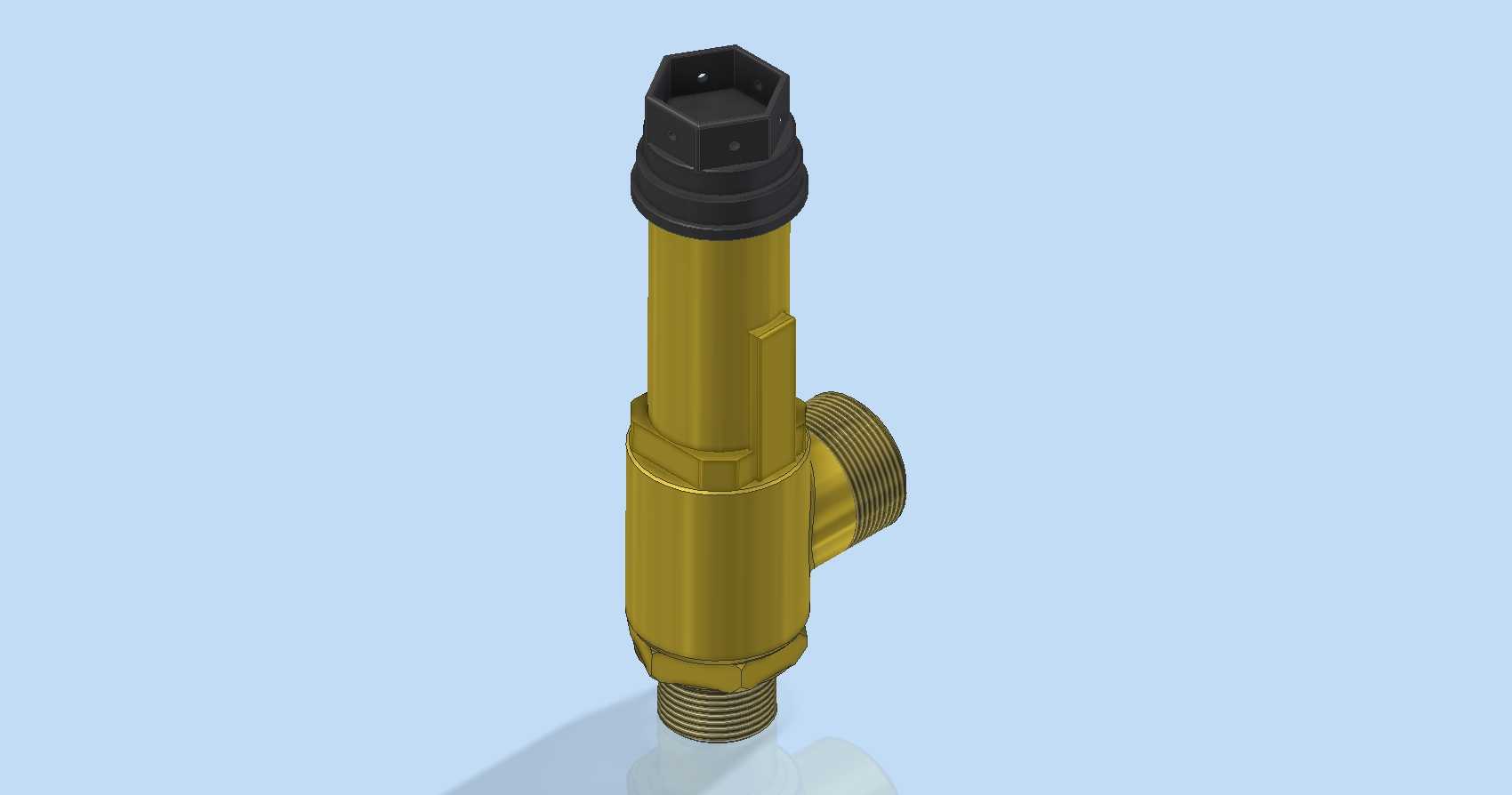

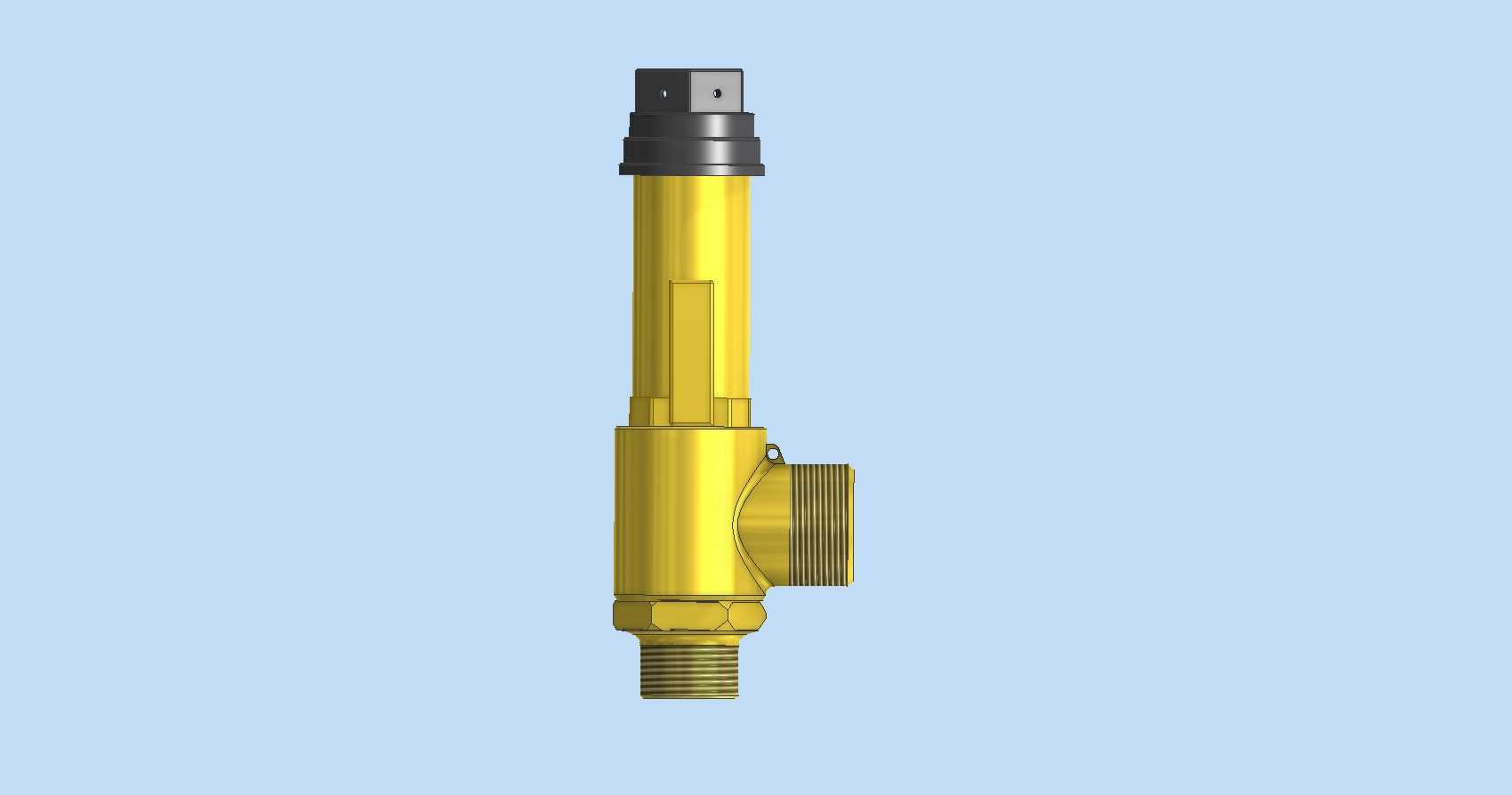

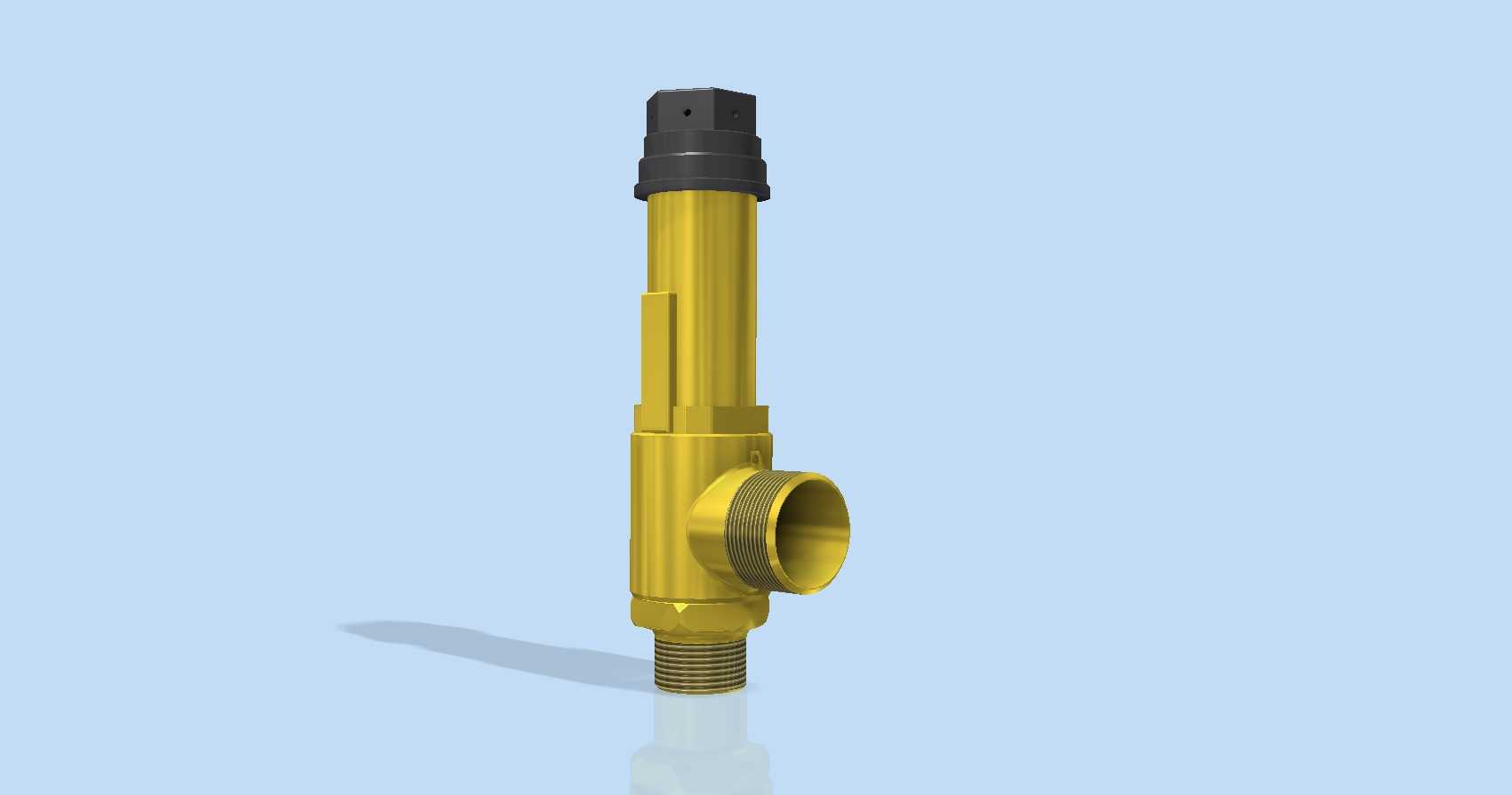

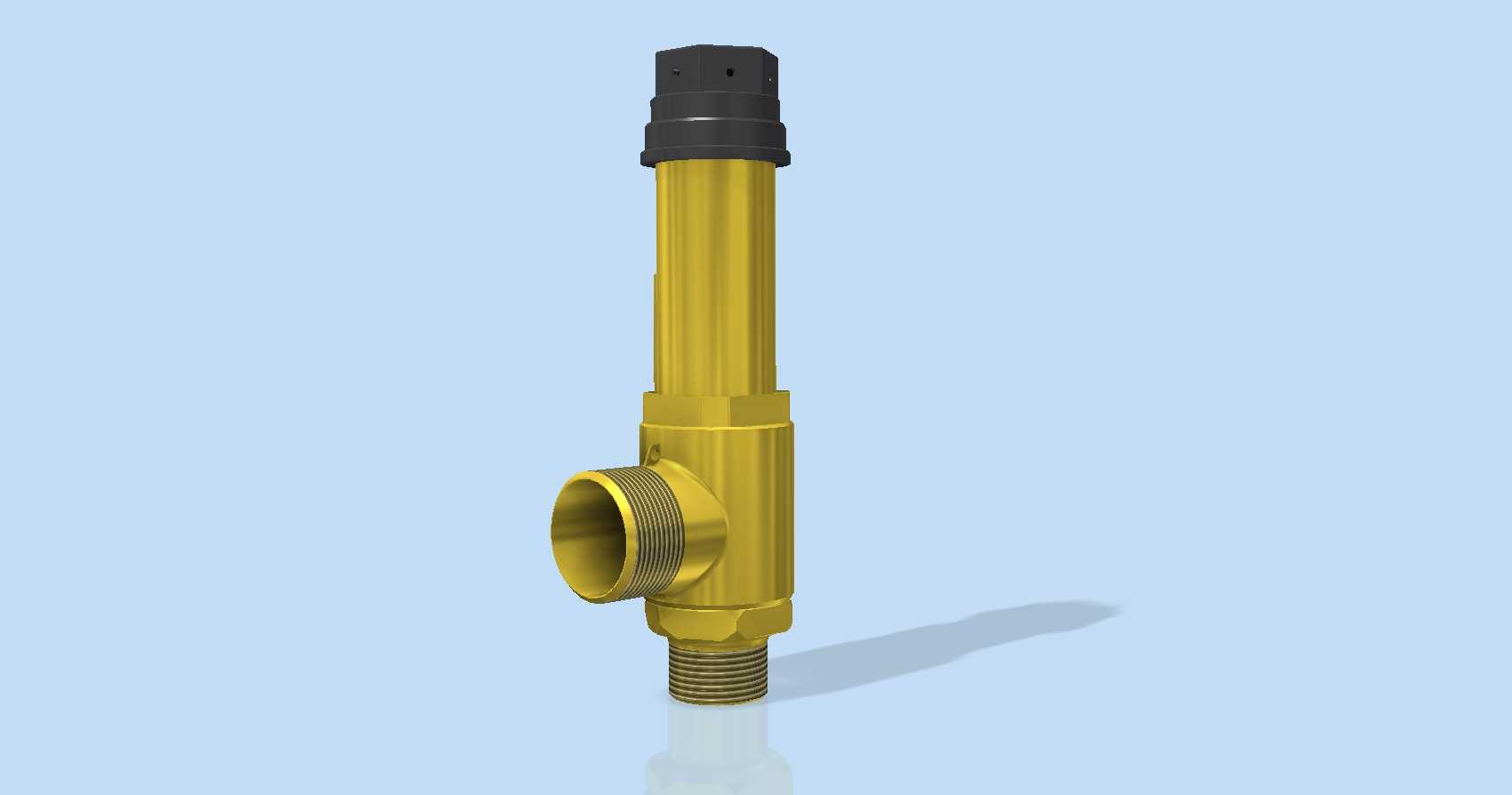

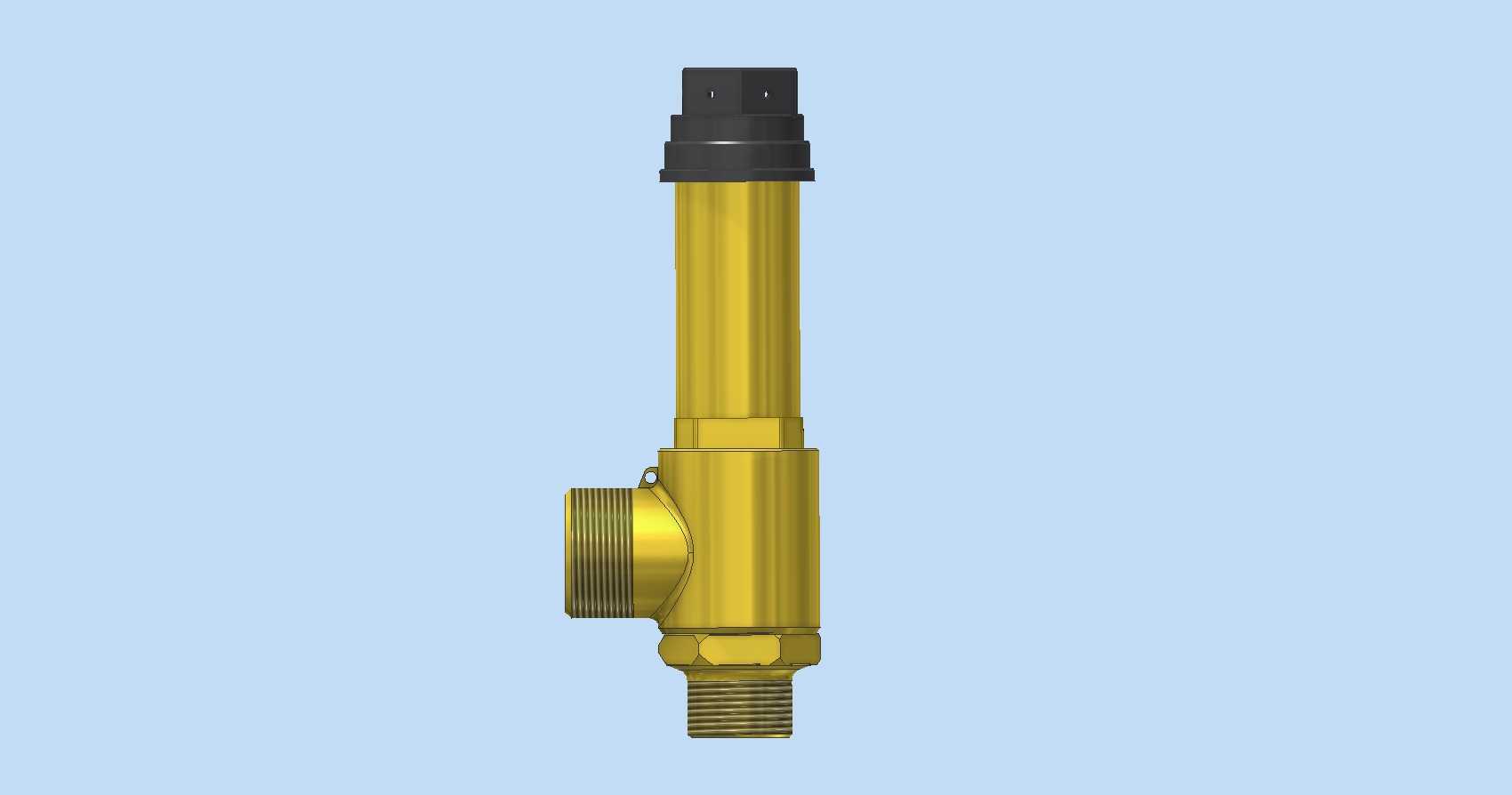

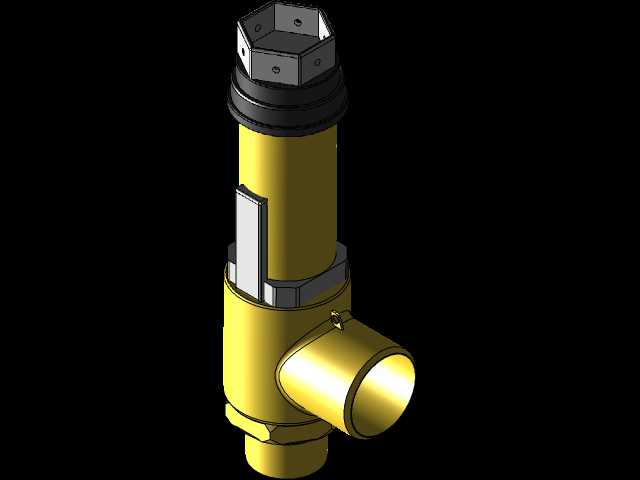

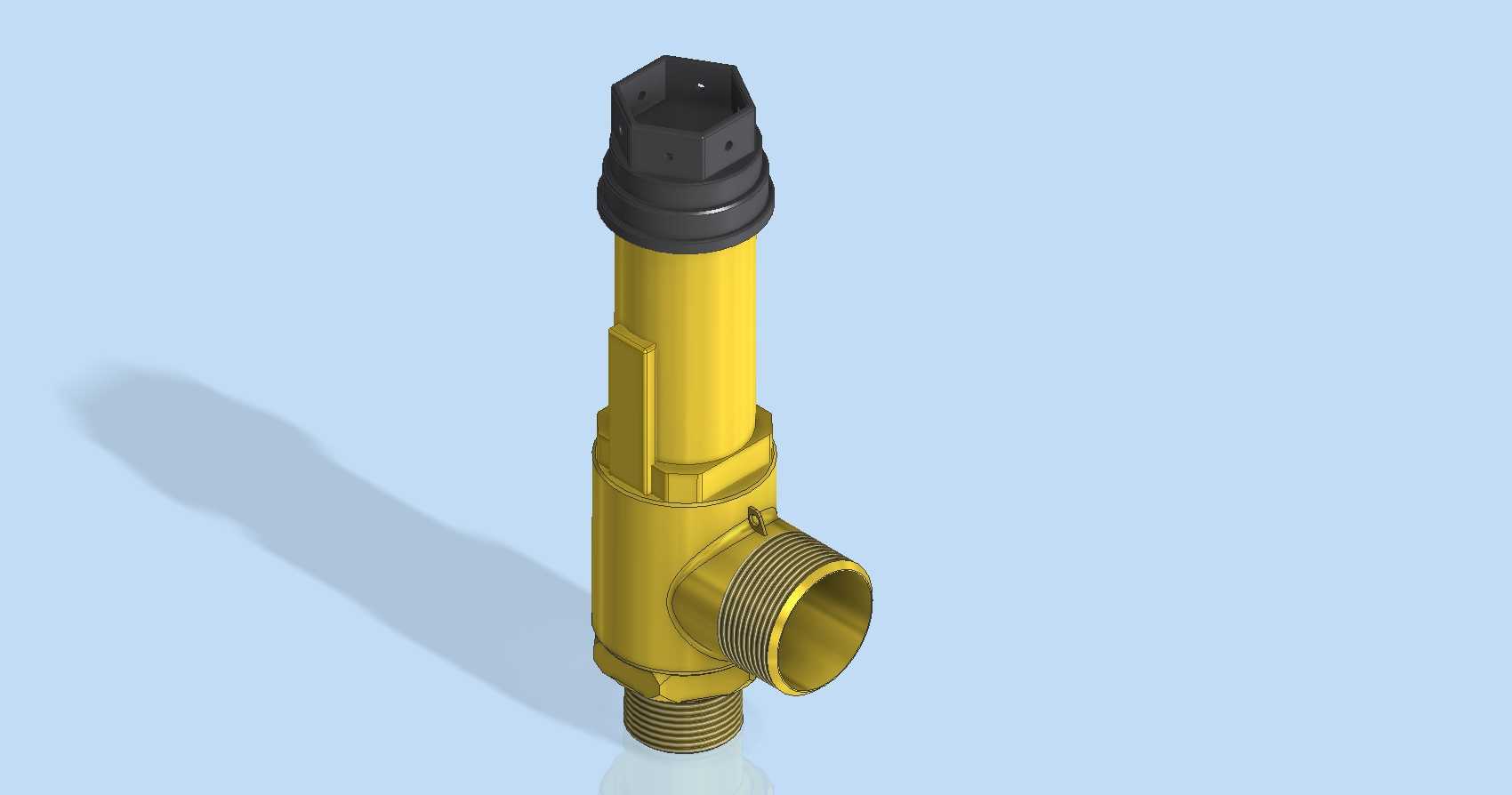

这款角式结构的安全阀，主要面向制冷系统的氟利昂工质管路配套设计，是制冷循环系统中不可或缺的压力保护元件，广泛应用于冷冻冷藏设备、商用制冷机组、工业低温制冷系统的高压管路节点，承担着系统超压时自动泄放压力、避免管路或压缩机因压力超限发生爆裂、工质泄漏等安全事故的核心作用。在实际制冷系统运行过程中，当冷凝器、储液器等高压侧部件因环境温度异常升高、冷凝散热不良、工质充注过量等原因导致内部压力超过安全阈值时，该安全阀会自动开启，将多余的高压气态氟利昂定向泄放至指定回收管路或安全区域，待系统压力回落至正常工作区间后自动回座密封，维持系统的密闭运行状态，既保障设备运行安全，也能减少工质无组织泄漏带来的环保与成本损耗。从设计思路来看，这款安全阀采用角式进出流道布局，垂直方向为阀瓣升降的动作腔体，侧向为介质泄放出口，底部为与系统管路连接的外螺纹接入端，这种布局能够有效适配制冷机组紧凑的安装空间，减少管路弯折的需求，同时让阀瓣的受力方向与介质流入方向同轴，提升压力感应的灵敏度与动作的可靠性。产品主体采用黄铜材质打造，既具备优良的导热性与耐氟利昂腐蚀特性，也能满足制冷管路常用的钎焊、螺纹连接工艺要求，顶部的黑色调节锁紧结构，用于设定安全阀的开启压力值，调试完成后通过锁紧结构固定参数，避免运行过程中因振动导致压力设定值偏移。外形上整体为细长立式结构，侧向出口带有标准外螺纹接口，底部接入端同样采用通用管螺纹设计，安装时仅需在高压管路预留对应规格的内螺纹接口，保证垂直安装方向即可，侧向泄放口需连接泄压导流管，将泄放的工质引导至安全区域，安装边界需预留足够的顶部操作空间，方便后期对安全阀进行压力校验与维护操作，整体结构紧凑，流道设计顺畅，泄放过程中不会出现明显的流阻卡顿，能够在超压瞬间快速响应，完成压力泄放动作，为制冷系统的长期稳定运行提供可靠的安全防护。
