撬装式燃气增压压缩机组集成结构

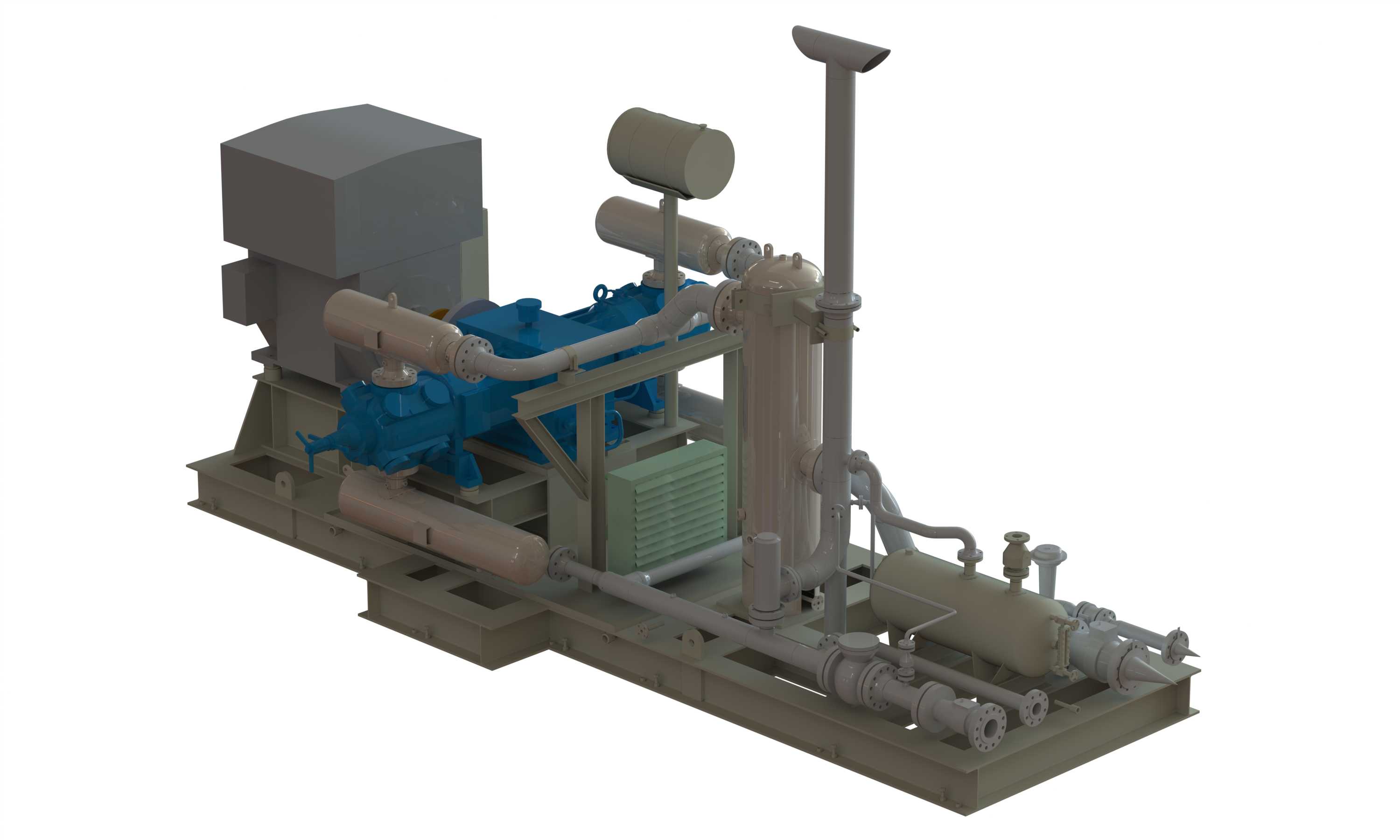

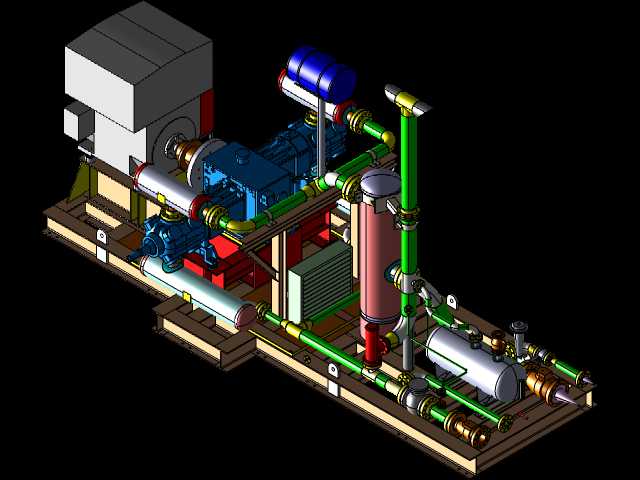

该撬装集成式燃气增压压缩机组，主要面向油气田集输、城市燃气门站调压、工业燃气供气稳压、分布式能源气源预处理等应用场景，可实现低压燃气的持续增压输送，满足下游用气设备对进气压力的稳定要求，也可应用于燃气管道吹扫、储气库注气作业、零散气回收增压等工况，解决气源压力不足、输送距离过长导致的压降问题，保障燃气输送过程的压力稳定与流量充足。整套设备采用一体化撬装设计思路，将压缩主机、驱动单元、进气过滤分离模块、级间冷却模块、排气缓冲模块、润滑管路系统、控制管阀组件、安全泄放装置全部集成在公共钢制底座上，无需现场进行分散设备的基础找正与管路拼接，大幅缩短现场安装调试周期，降低现场施工的安装难度与土建成本。从功能特性来看，机组配置的压缩主机可实现燃气的多级压缩，配合级间的冷却与分离结构，能够有效控制压缩过程中的气体温升，脱除压缩过程中析出的液态凝液，保障进入下一级压缩的气体干燥洁净，避免液击损伤压缩腔体；驱动单元与压缩主机之间采用直联传动结构，减少传动环节的功率损耗，提升整机运行的传动效率；进出口管路配置对应的缓冲罐与控制阀组，可平缓气流脉动，降低机组运行过程中的管路振动，同时设置的安全泄放装置可在系统超压时自动泄压，保障设备运行的安全性。整套撬体的安装边界充分考虑了运输与现场就位需求，底座采用型钢焊接的框架式结构，预留统一的吊装点位与地脚固定位置，整体布局紧凑合理，在保证各部件检修操作空间的前提下尽可能压缩整机占地尺寸，管路排布沿撬体框架走向规整布置，既避免管路交叉带来的安装干涉，也方便后期运维过程中的管路检查与部件更换，排气端配套的高位排气结构可满足安全放散的高度要求，分离模块布置在撬体侧方便于定期排污操作，冷却模块预留足够的通风散热空间，避免运行过程中热量积聚影响设备性能。
