集成式螺杆制冷热泵机组结构设计

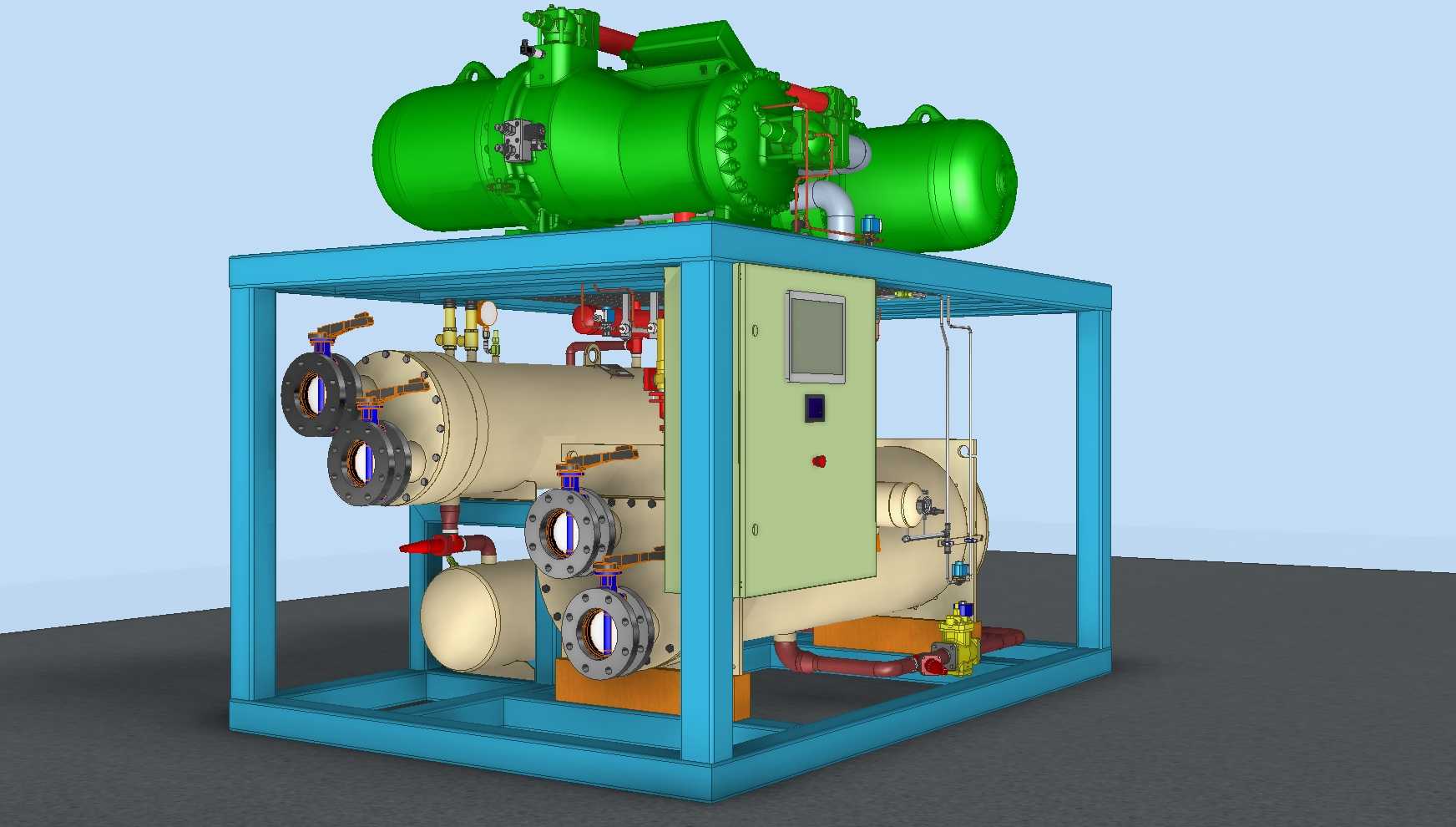

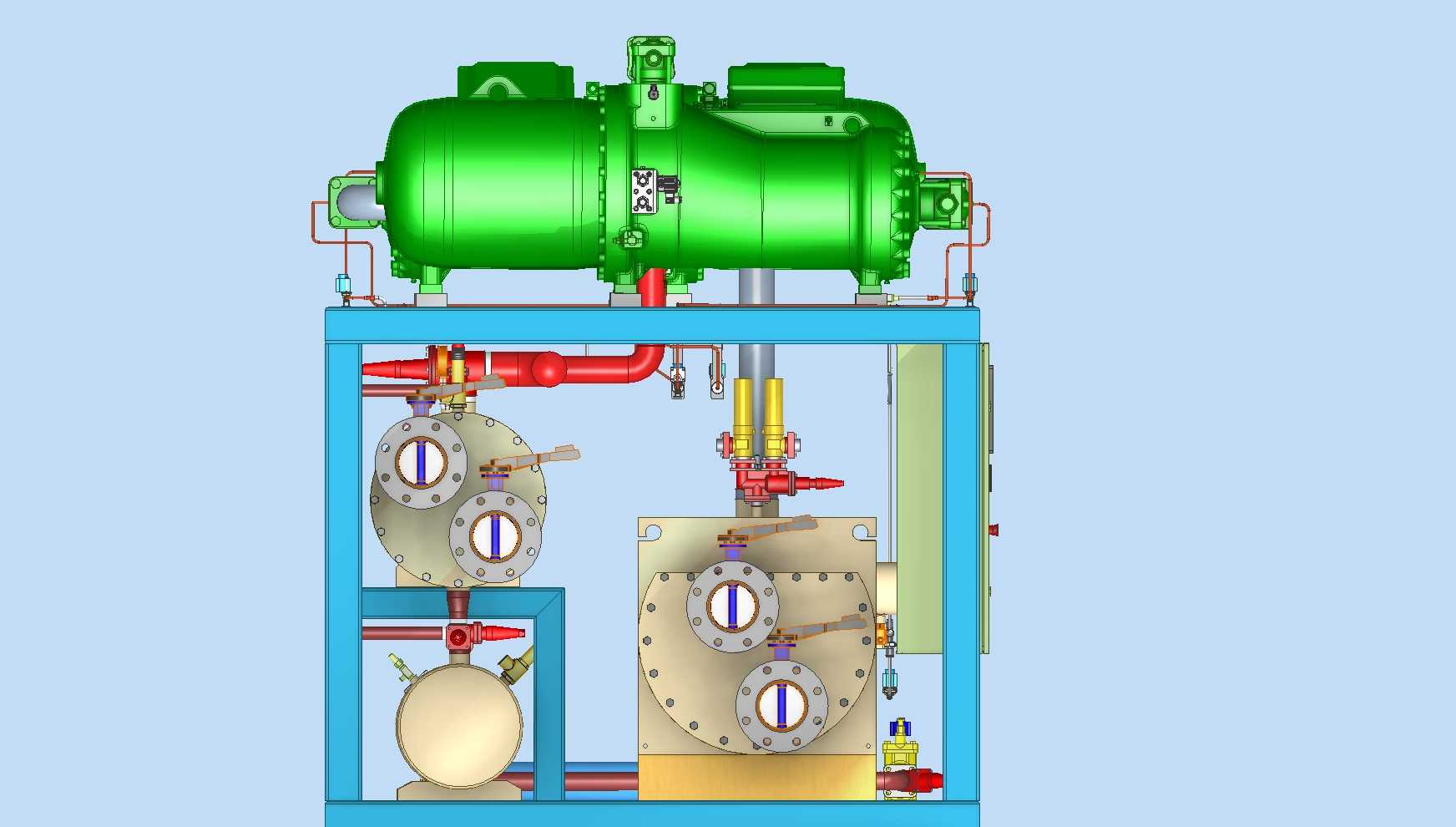

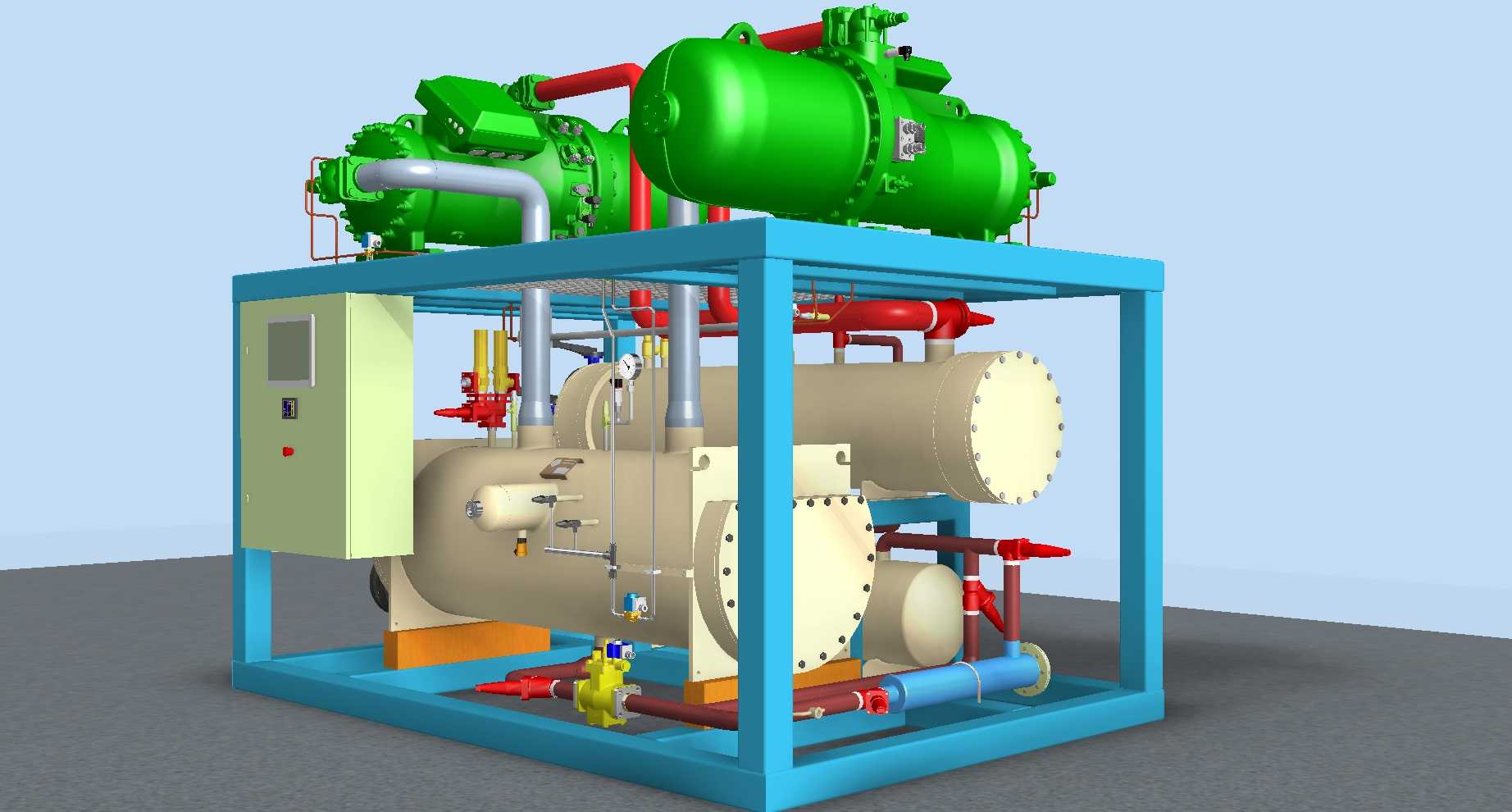

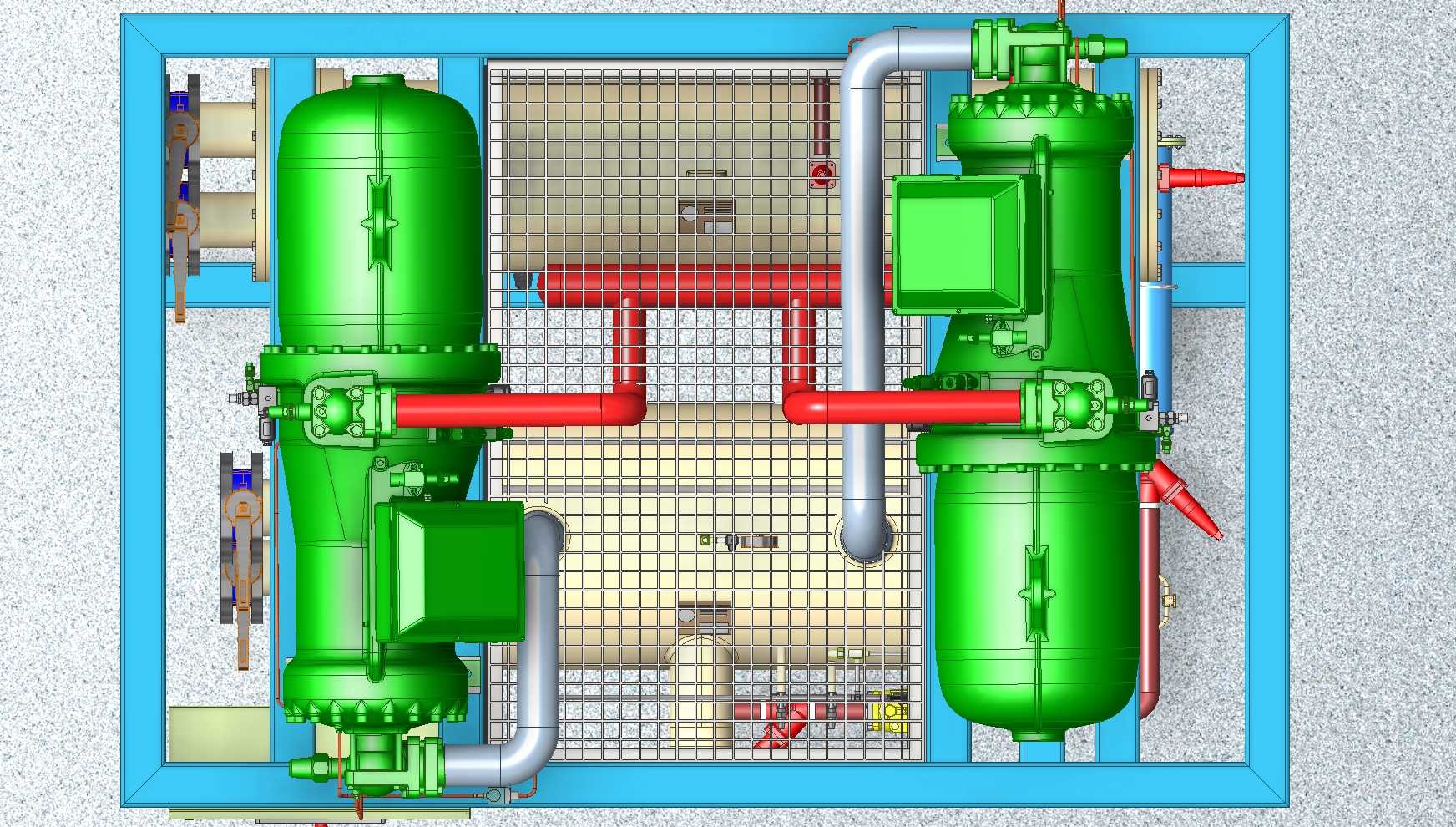

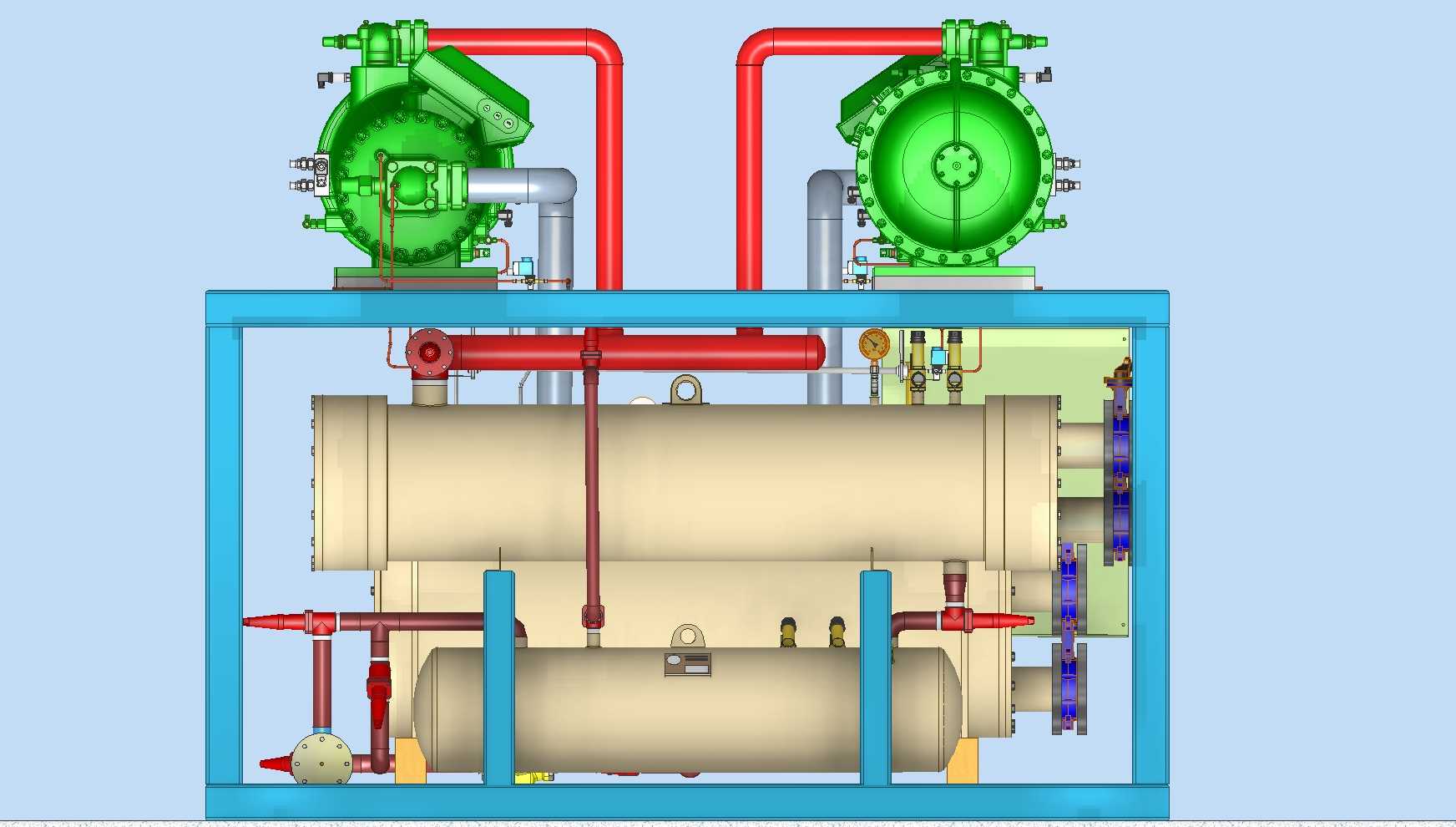

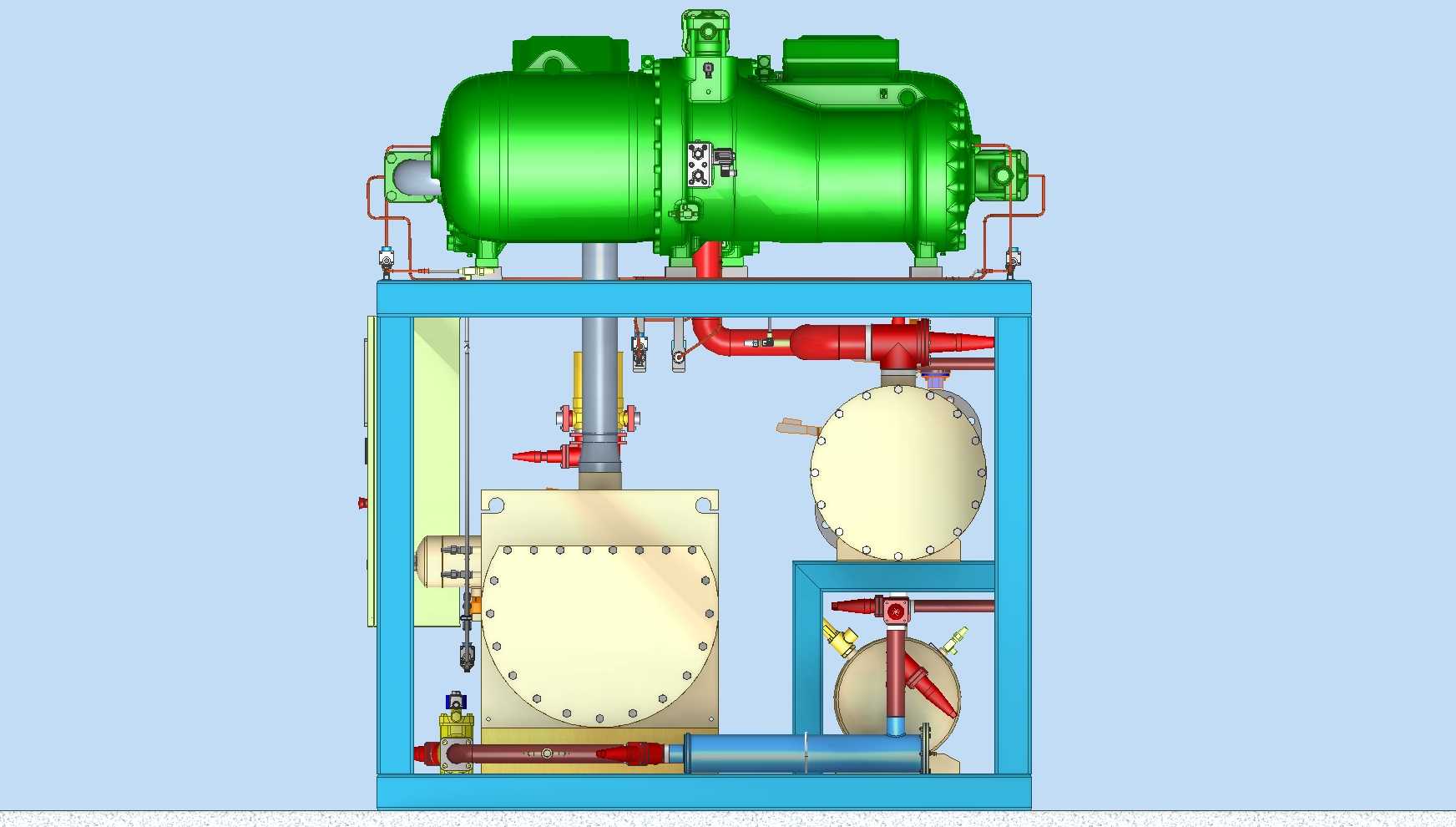

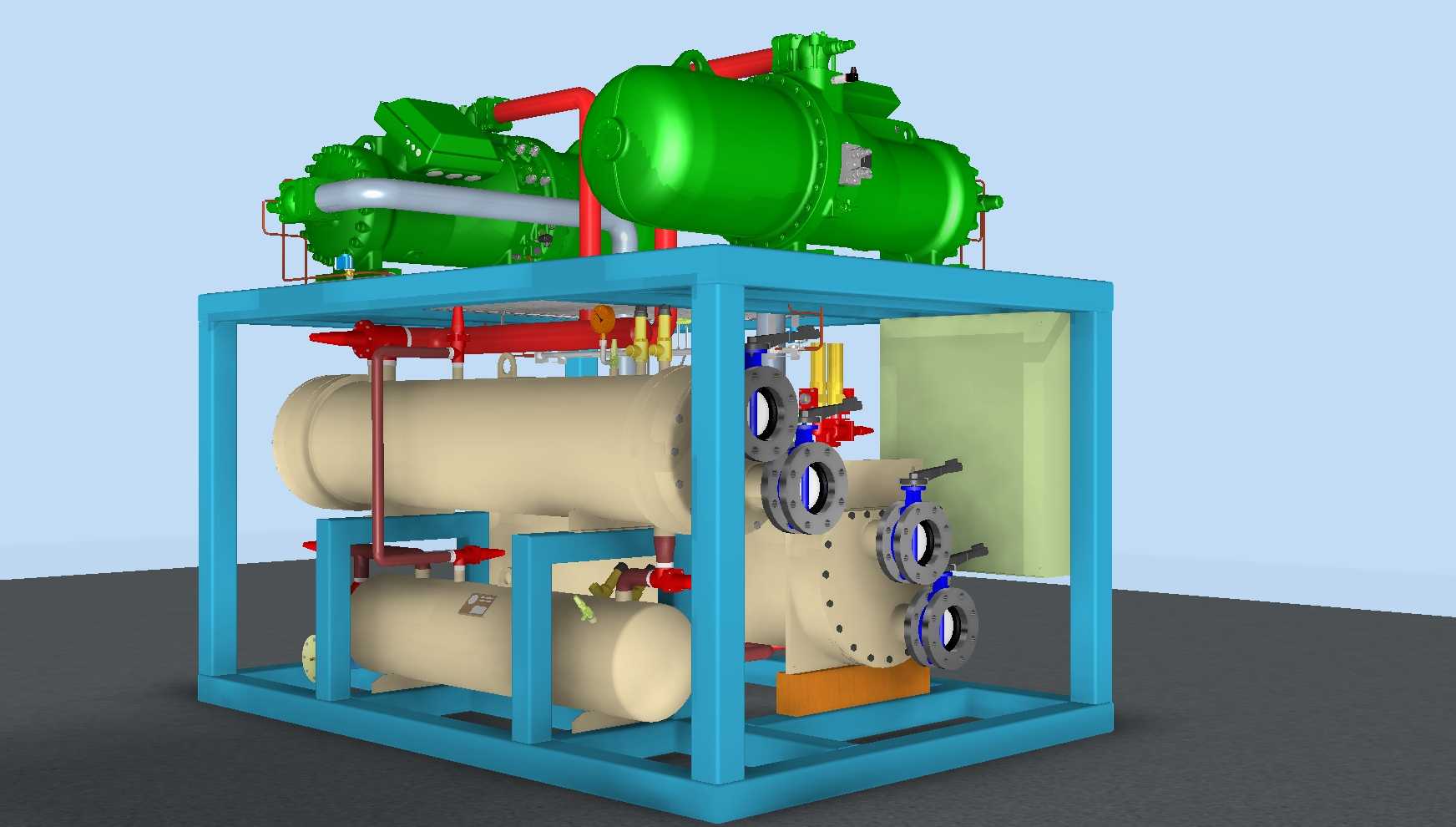

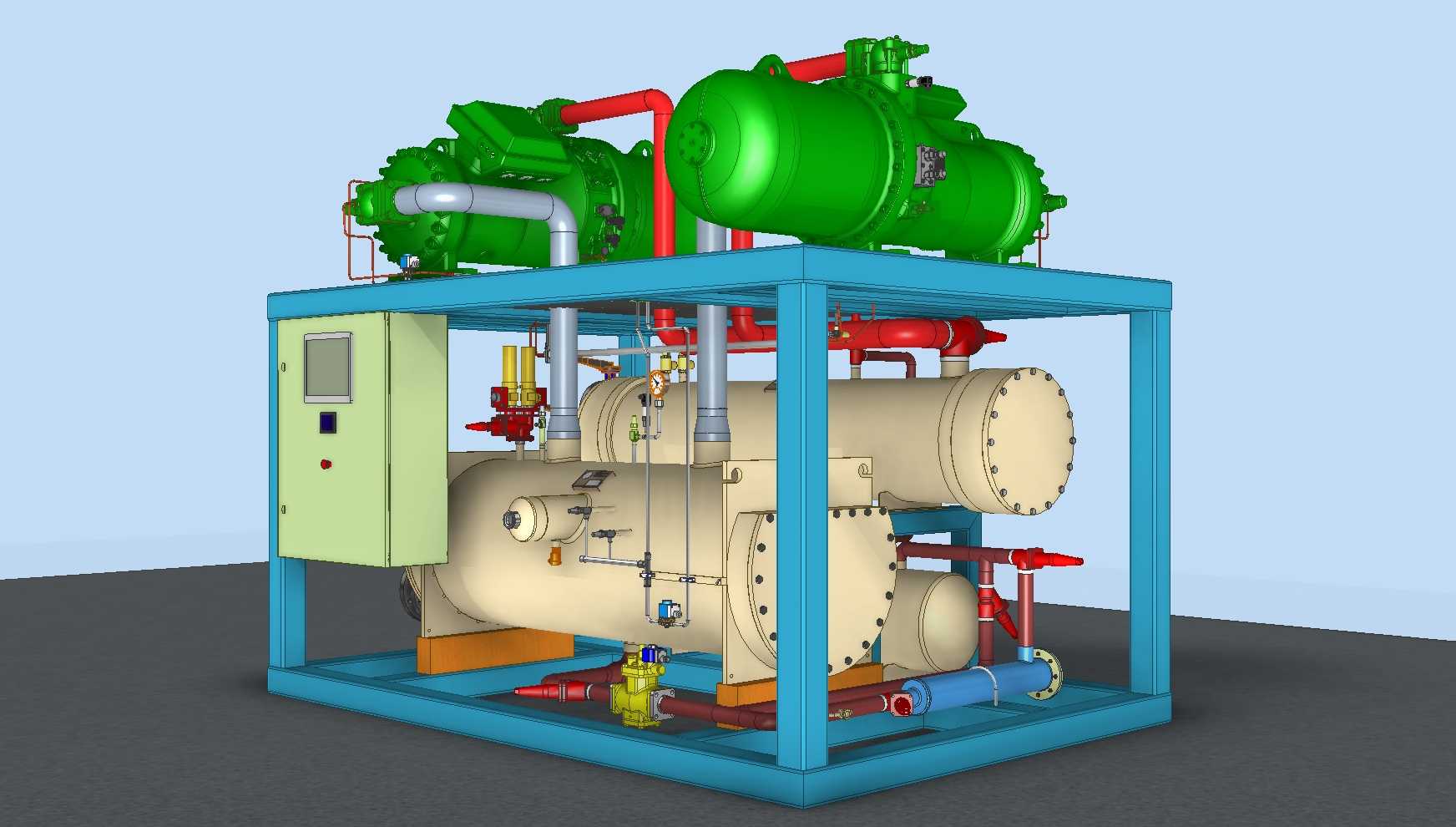

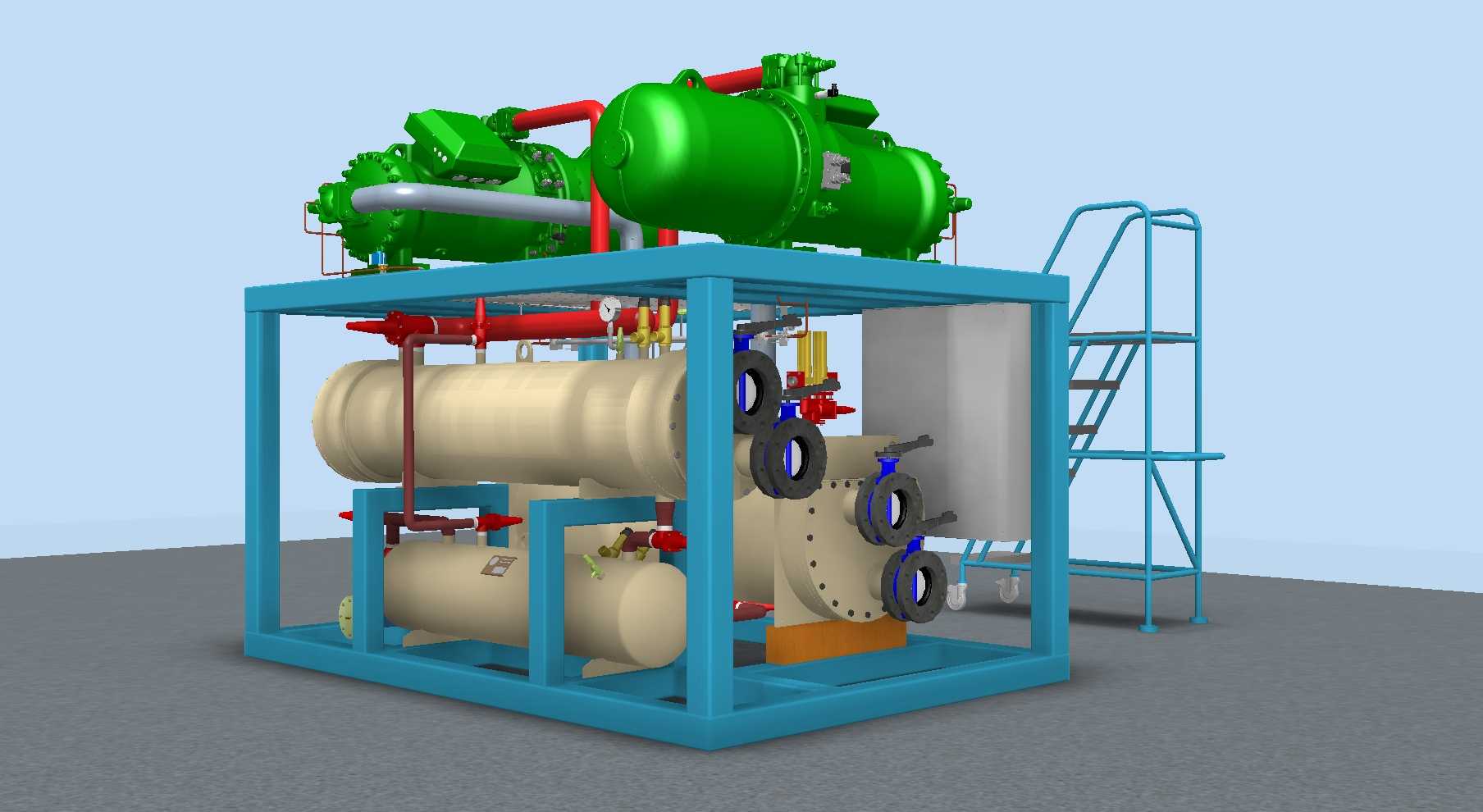

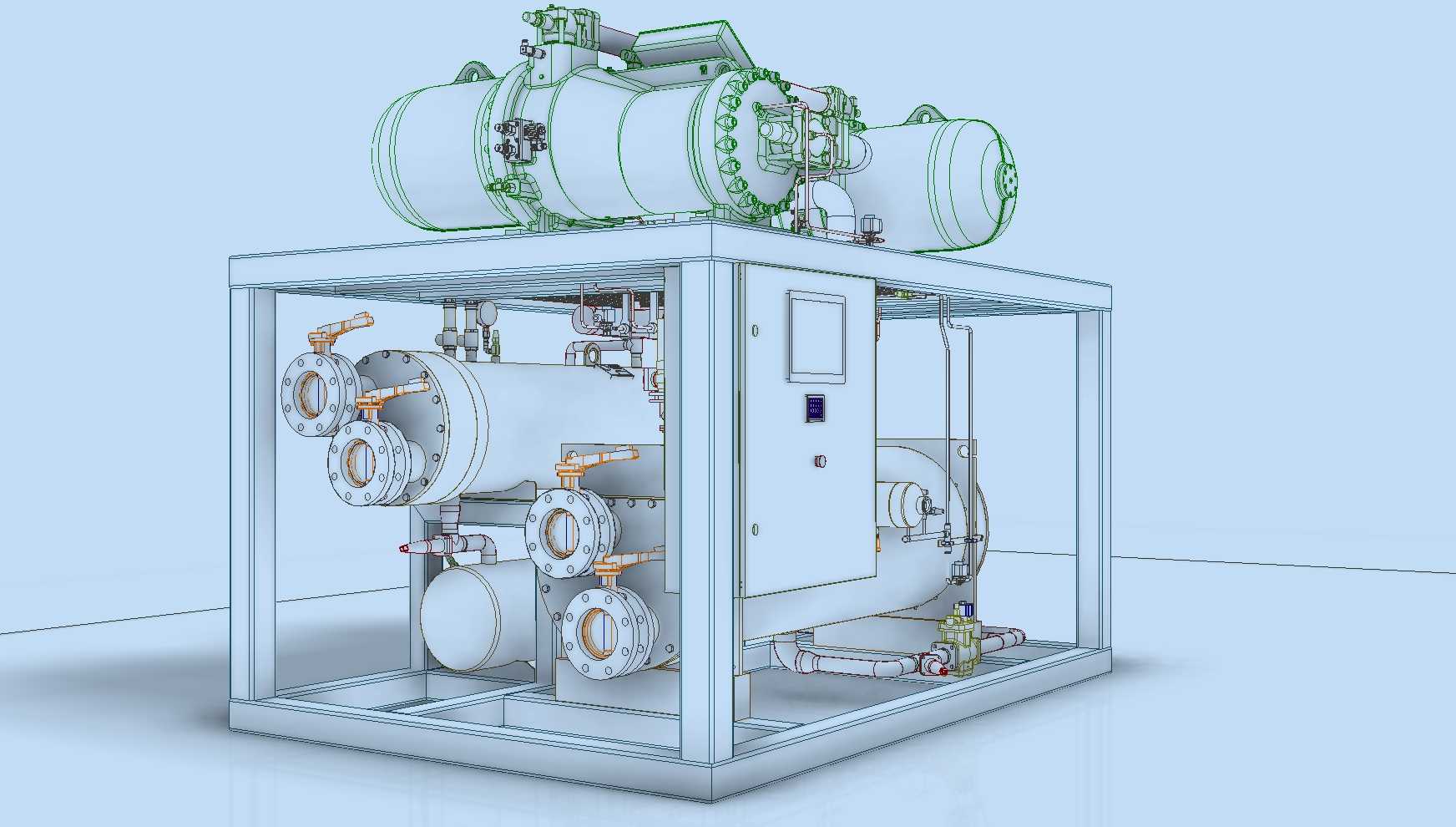

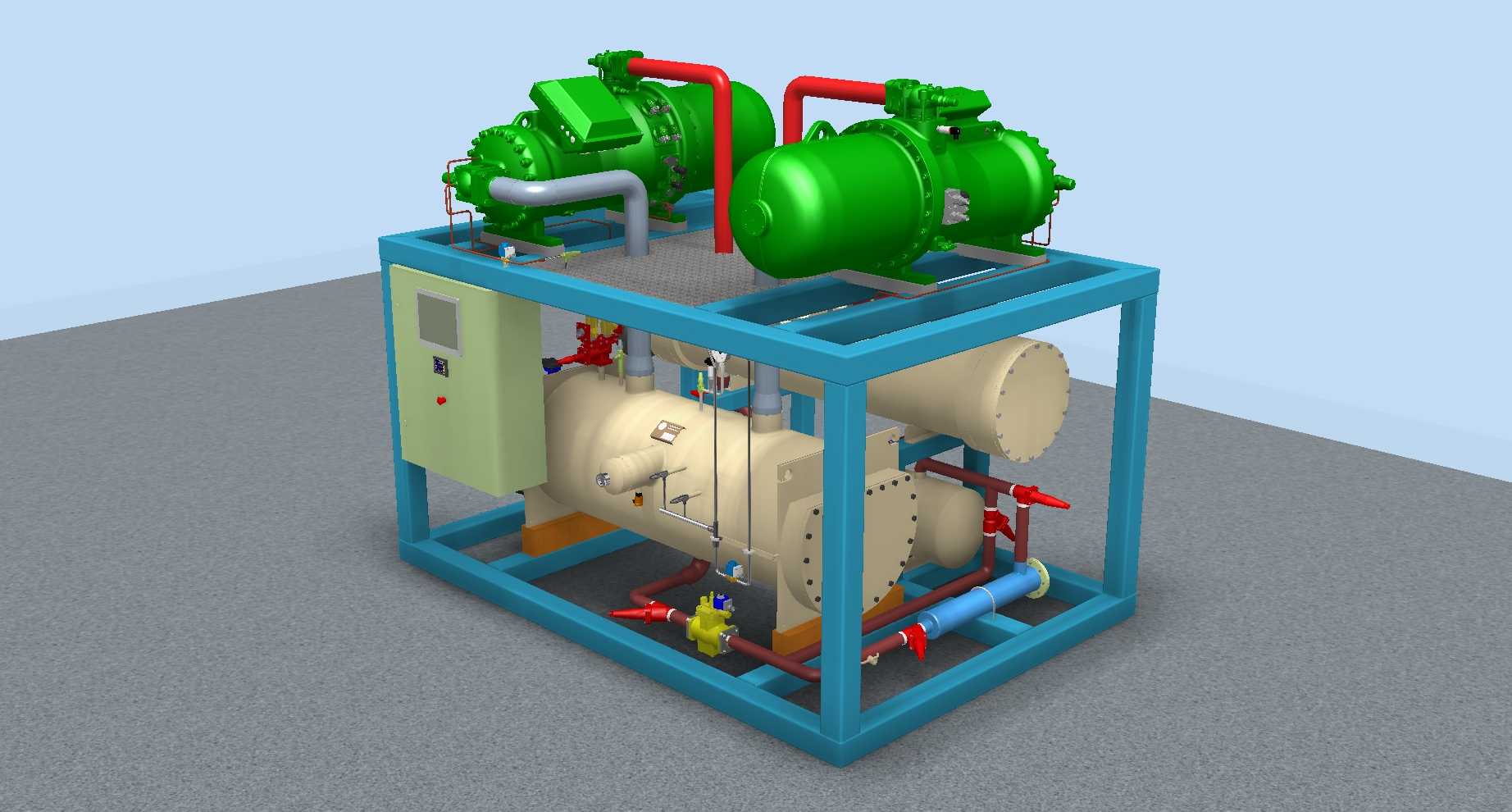

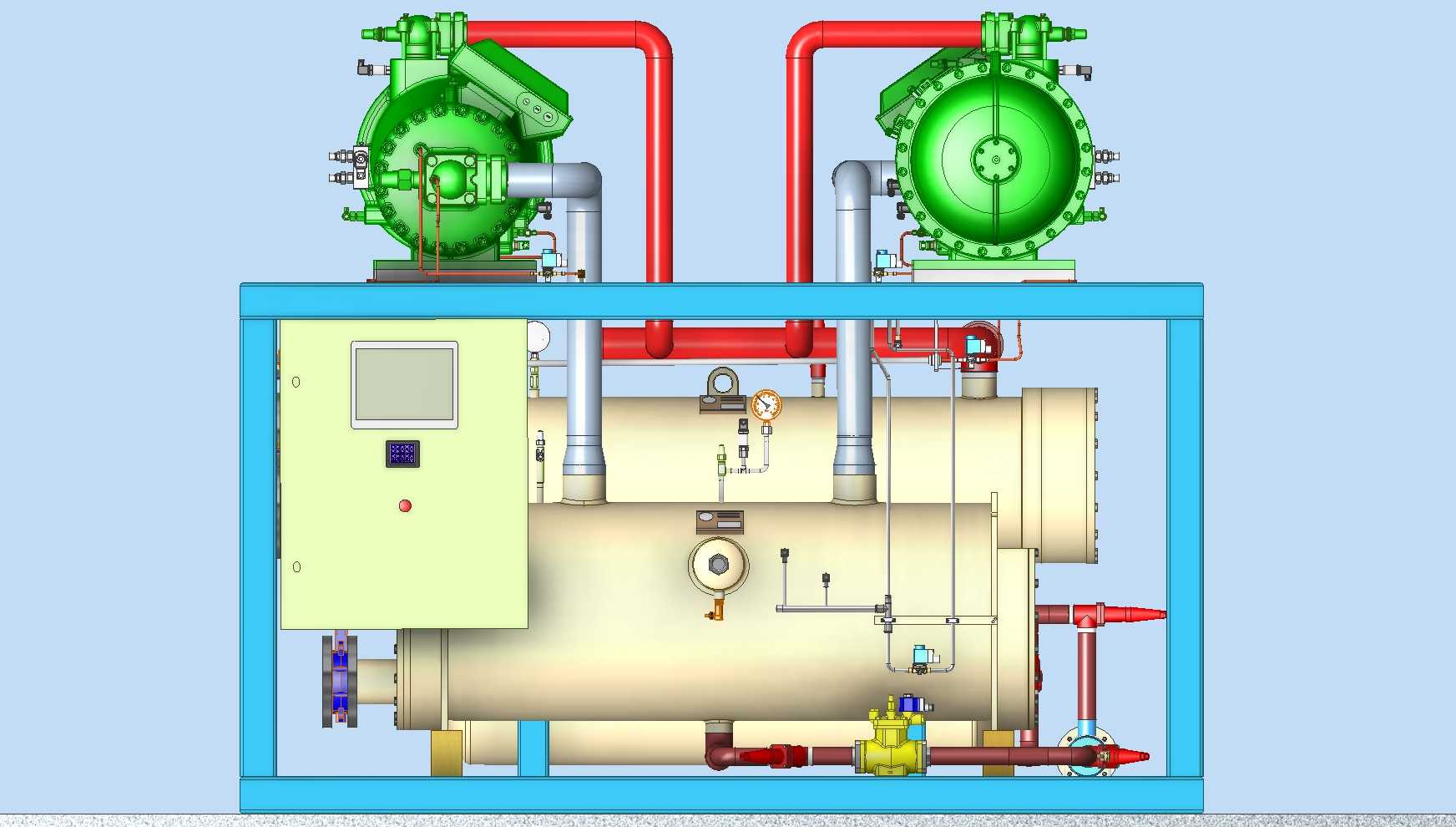

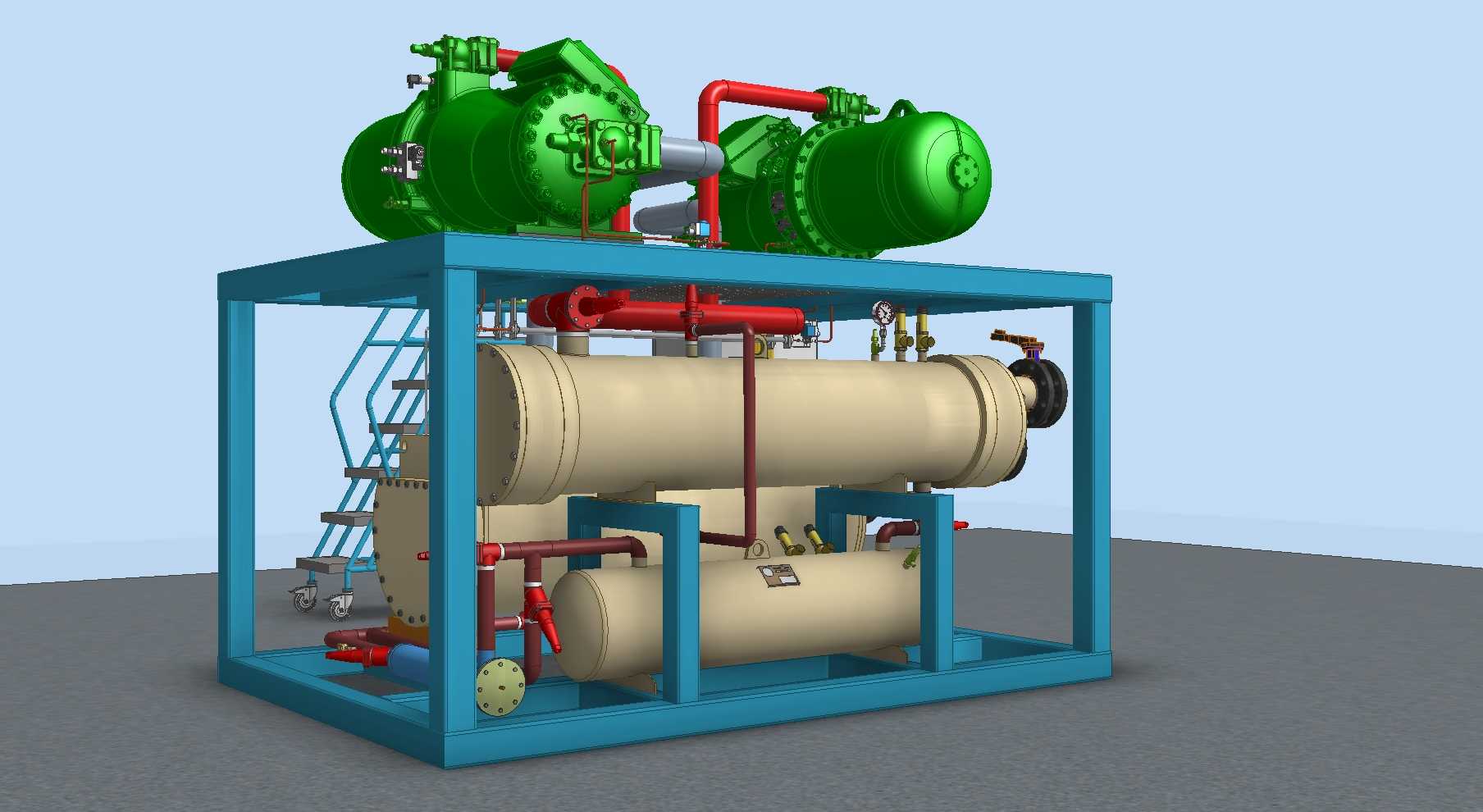

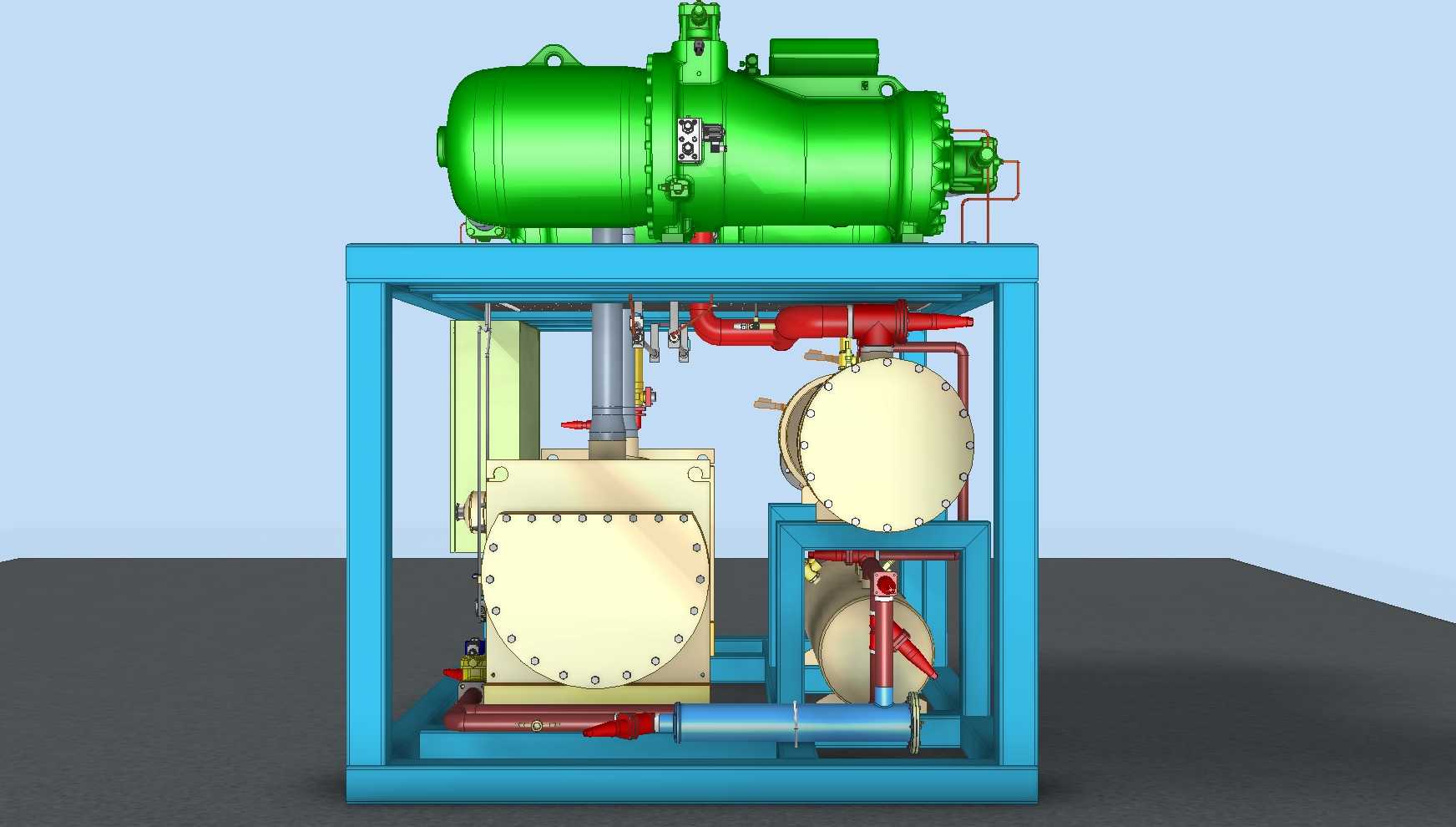

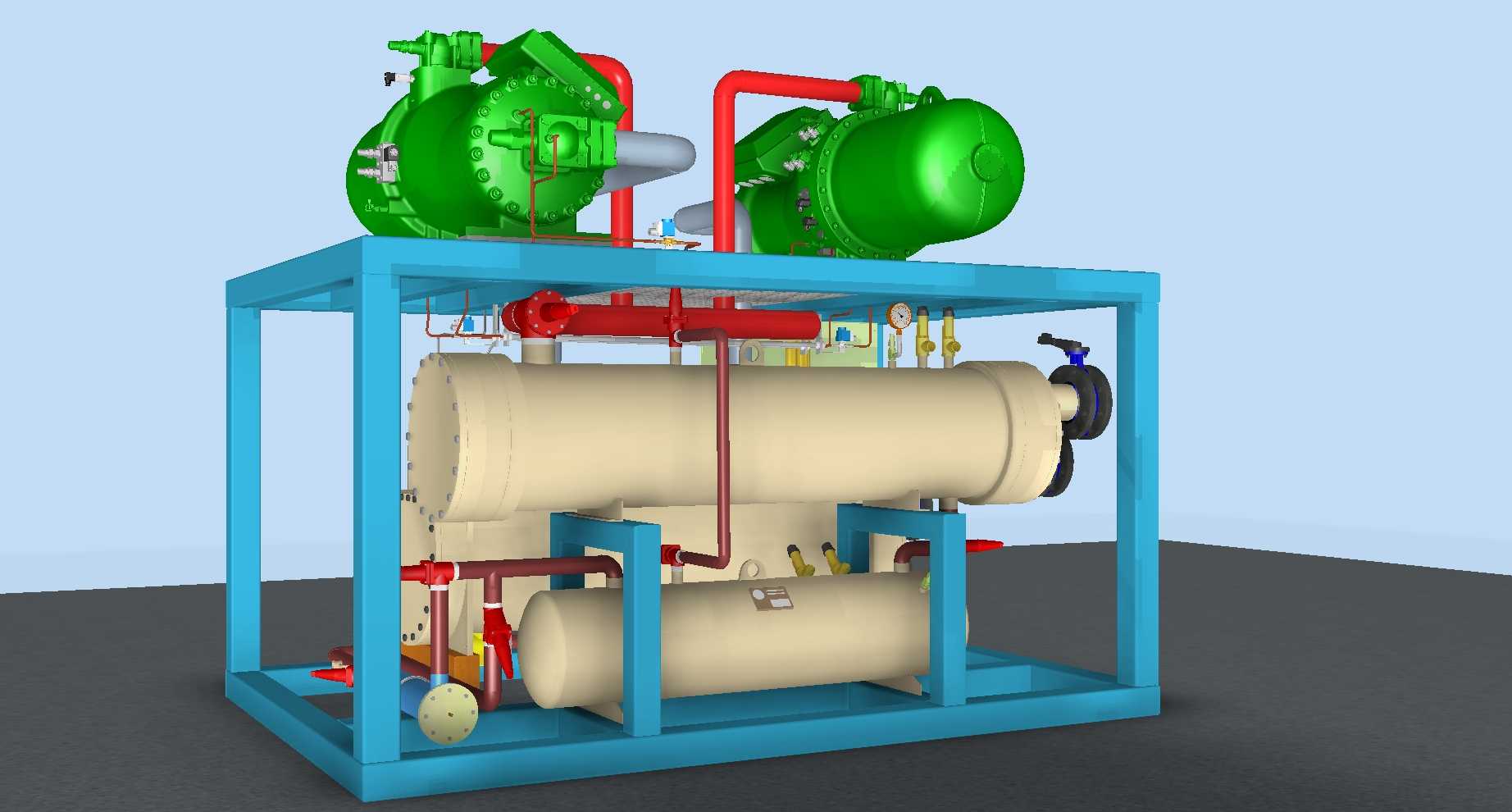

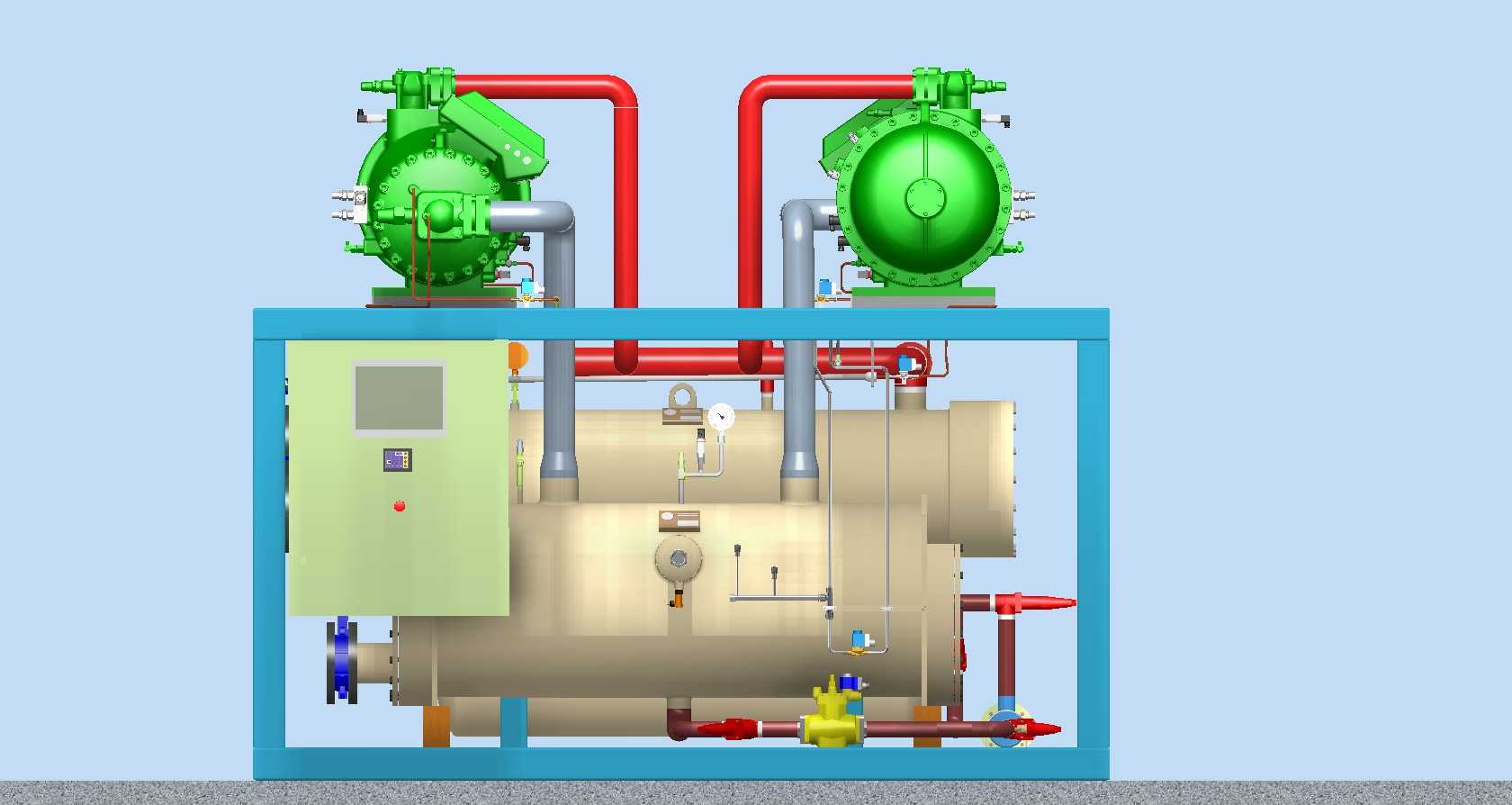

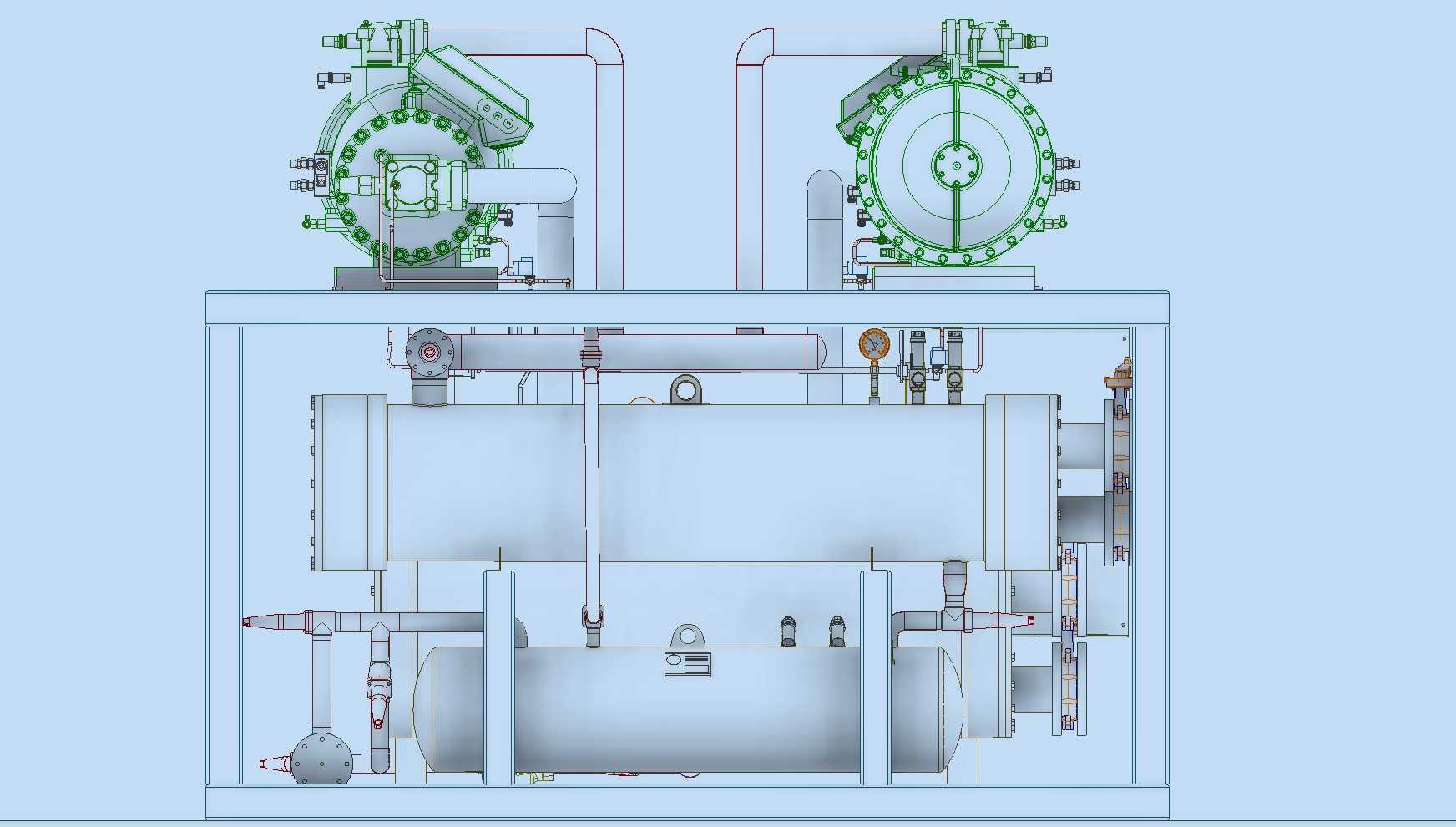

该制冷热泵机组是商用冷暖供应系统的核心集成设备，主要面向中型商用空调、工艺冷却场景设计，可同时满足夏季空调供冷、冬季采暖供热以及全年生活热水供应需求，广泛应用于商场、酒店、工业生产车间等需要稳定冷热源的场所。设备采用撬装集成式设计思路，将核心压缩单元、换热单元、管路阀组、控制柜体全部整合在统一的蓝色方管焊接框架内，无需现场拆分组装核心部件，仅需对接外部水电管路即可完成部署，大幅缩短现场安装周期，降低现场管路焊接的施工难度与漏点风险。核心做功单元采用卧式螺杆压缩机作为制冷循环的动力核心，双压缩机并联的布局可根据实际负载灵活调整运行台数，在部分负荷工况下保持较高的运行能效，避免大马拉小车的能耗浪费；压缩机外部包覆保温降噪层，降低运行过程中的噪音传递，适配对噪音控制有要求的商用安装场景。换热单元采用卧式壳管式换热器作为冷凝器与蒸发器，筒体采用大直径厚壁无缝钢管加工，两端管板采用高精度镗孔加工保证换热管安装密封性，换热管采用高效内螺纹铜管强化换热效率，可实现冷媒与水侧介质的高效热量交换，在制冷工况下可输出7摄氏度左右的冷冻水用于空调末端或工艺冷却，同时可回收冷凝废热制备40摄氏度以上的生活热水，实现能源的梯级利用，降低综合运行能耗。管路系统采用无缝钢管搭配铜阀件布局，不同功能管路采用红、蓝等差异化配色区分冷媒高压侧、低压侧以及水路回路，管路上预留压力表、温度传感器安装接口，方便后期运维过程中快速检测系统运行参数；油路系统、气液分离部件全部集成在框架内部，整体布局紧凑，设备安装边界控制在标准集装箱运输尺寸范围内，可直接通过普通货运车辆完成转运，无需特殊超限运输审批。侧边嵌入式安装的电气控制柜整合了机组的运行控制、过载保护、参数显示功能，柜体采用密封防尘设计，适配机房多尘的运行环境，面板预留操作显示屏与急停按钮，方便运维人员现场操作调整运行参数。整体框架底部设置减震垫安装位，可隔绝压缩机运行过程中的振动传递，避免振动通过建筑结构传导产生噪音污染。
