三并联R404a制冷压缩机组集成机架

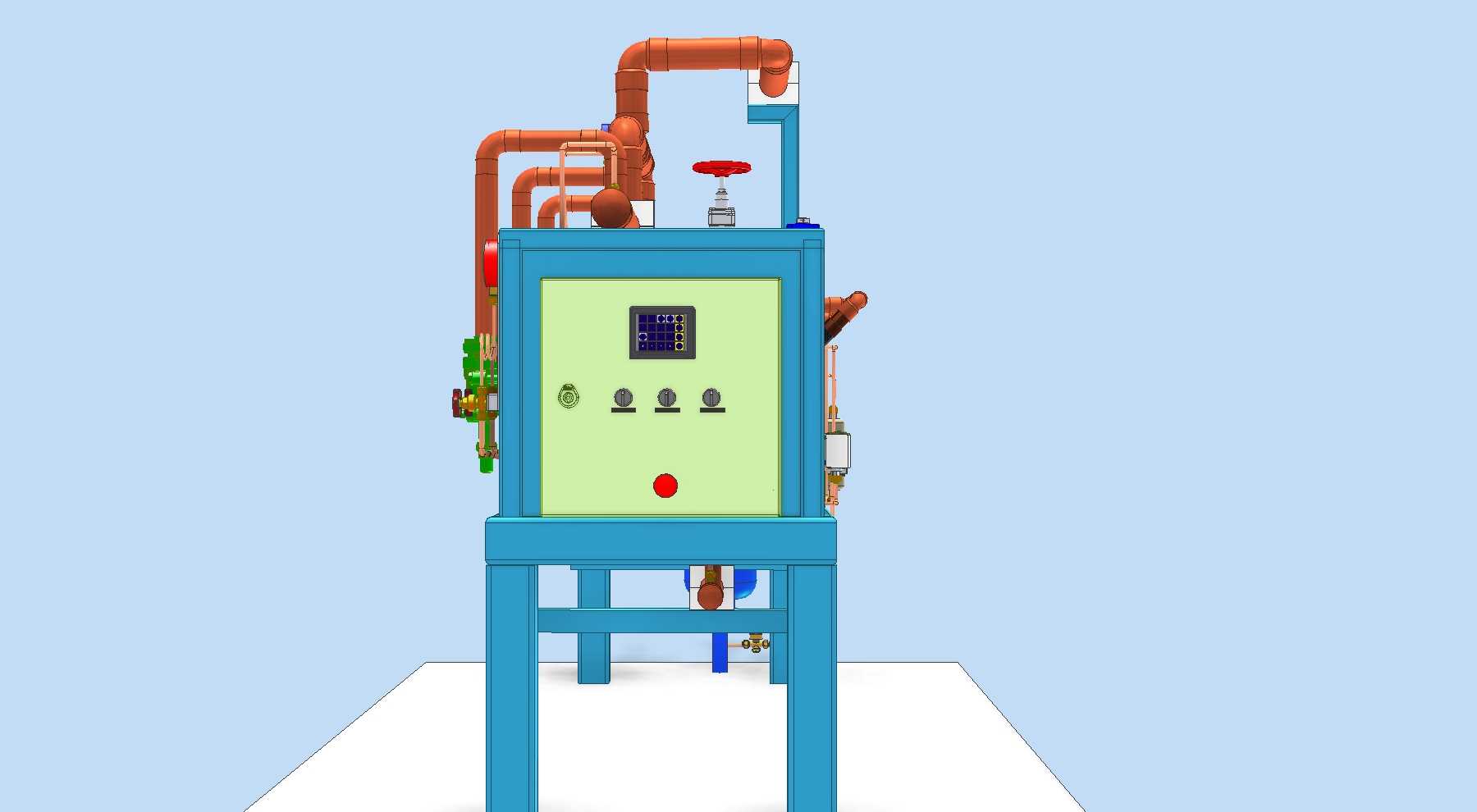

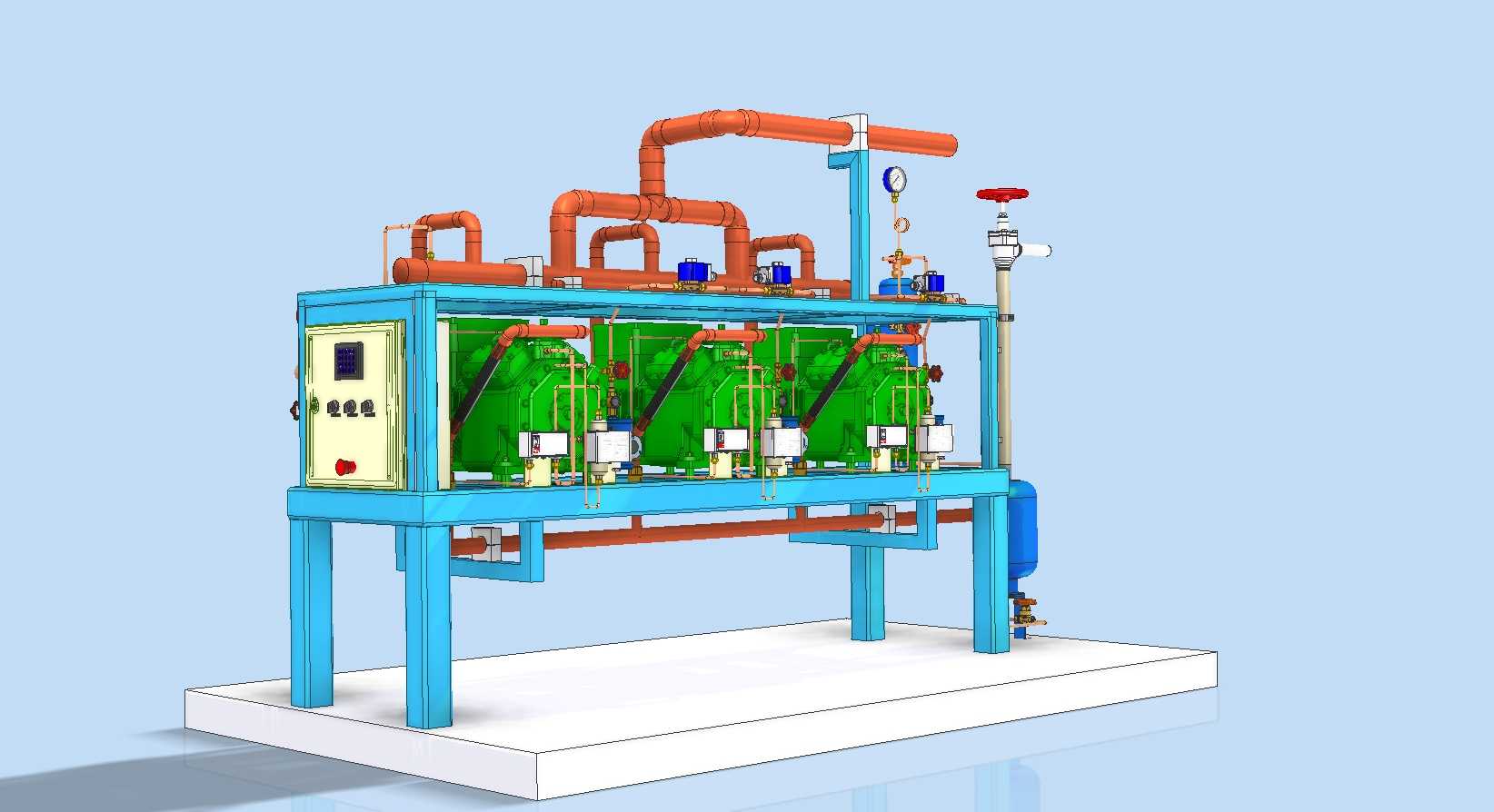

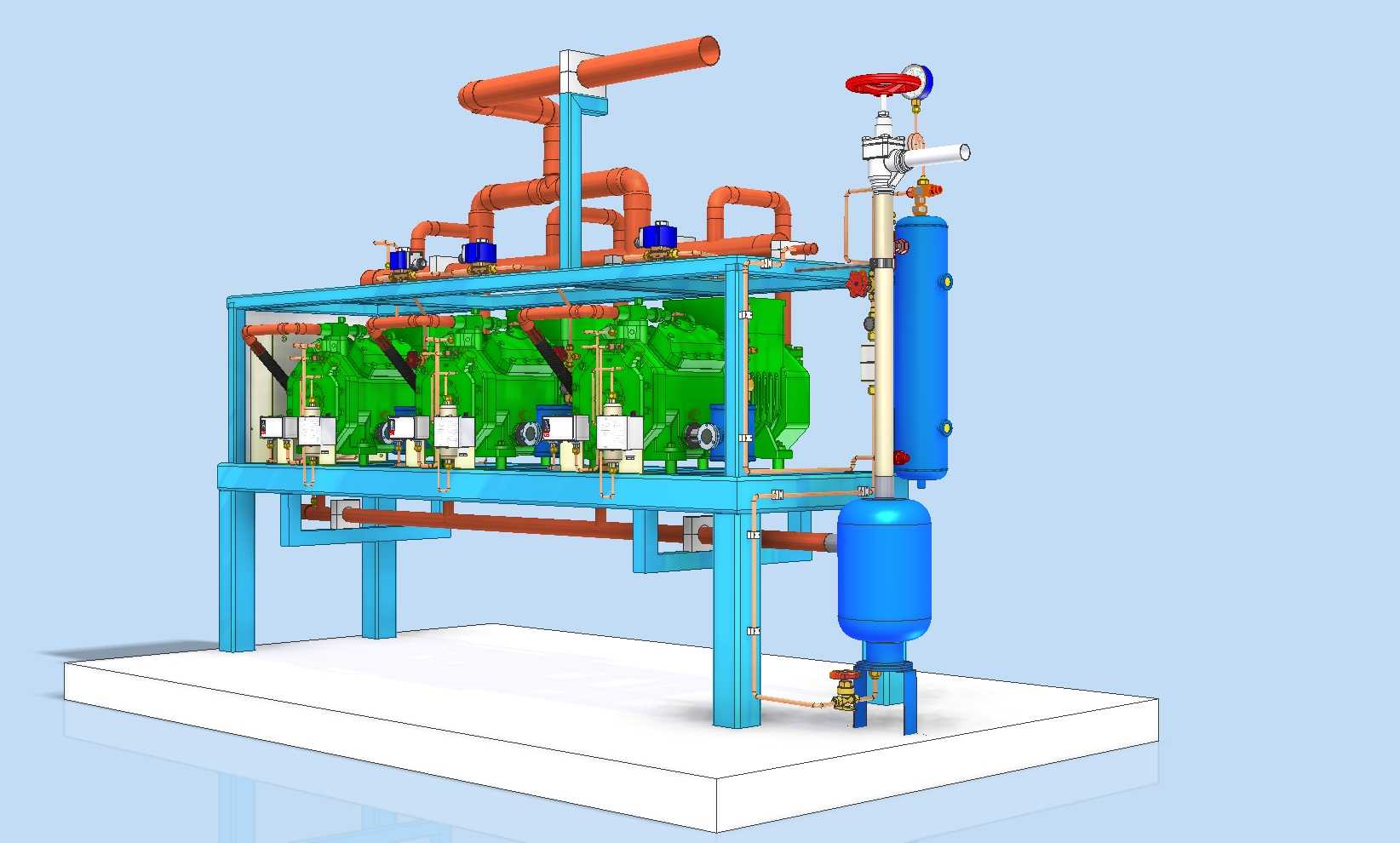

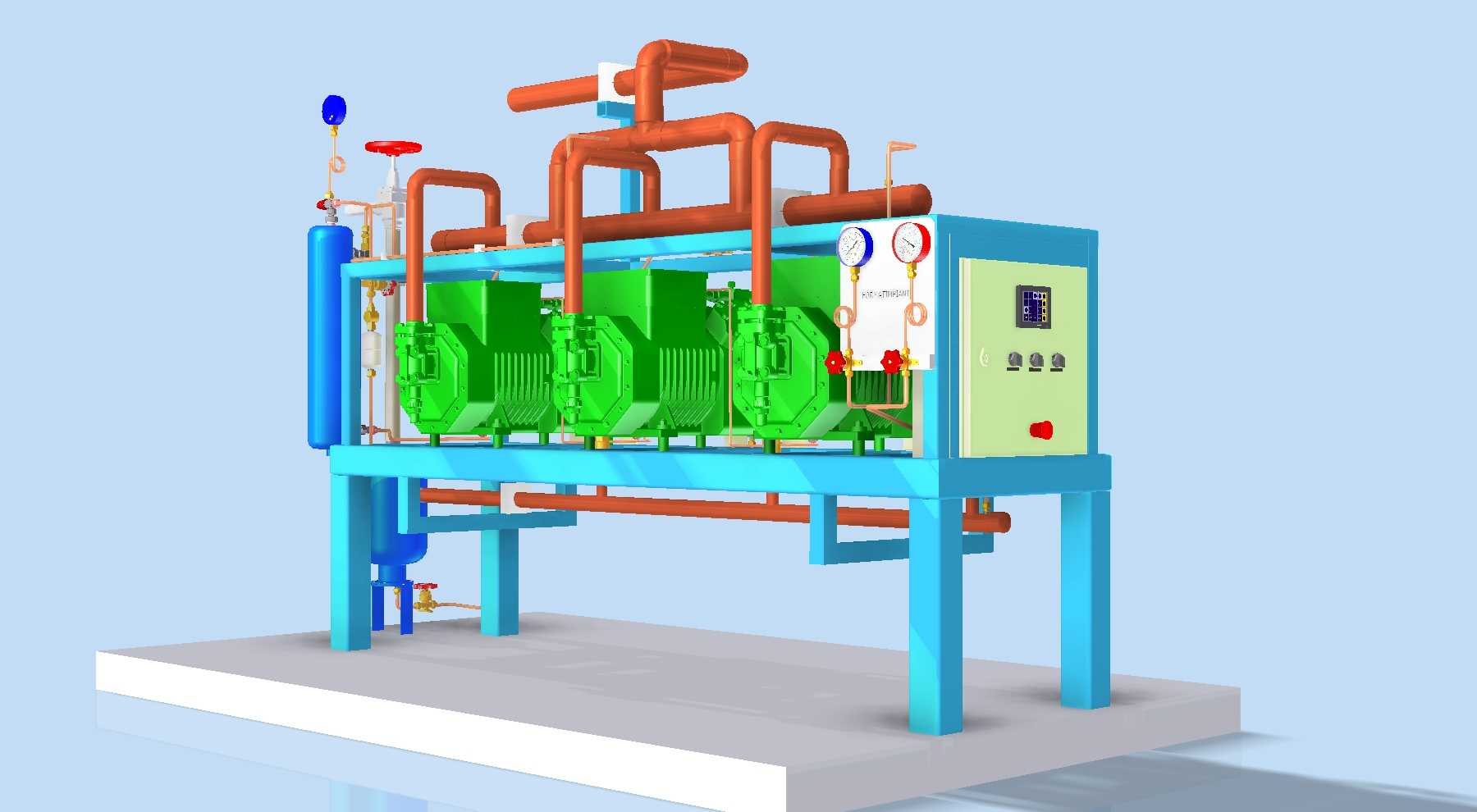

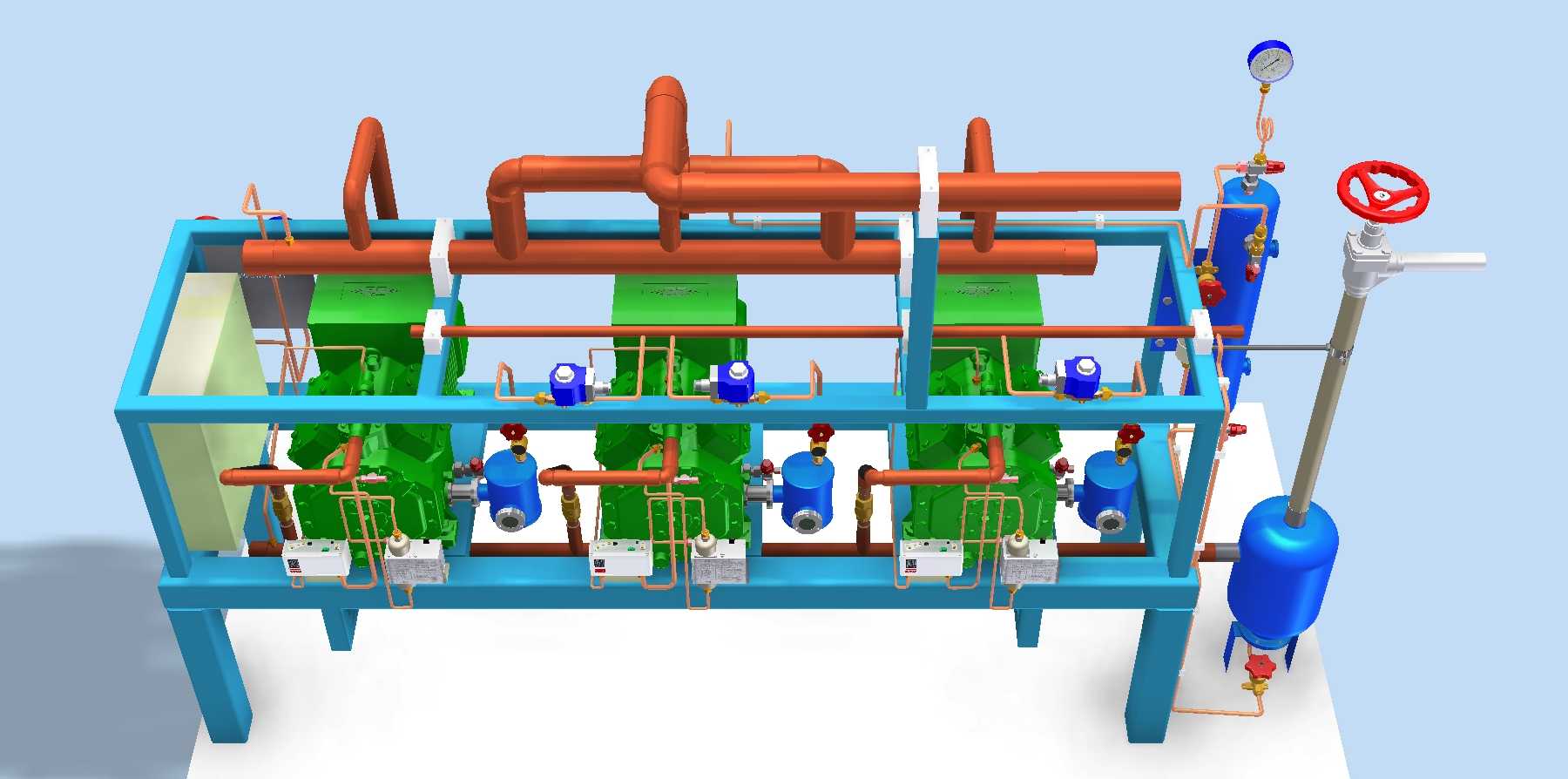

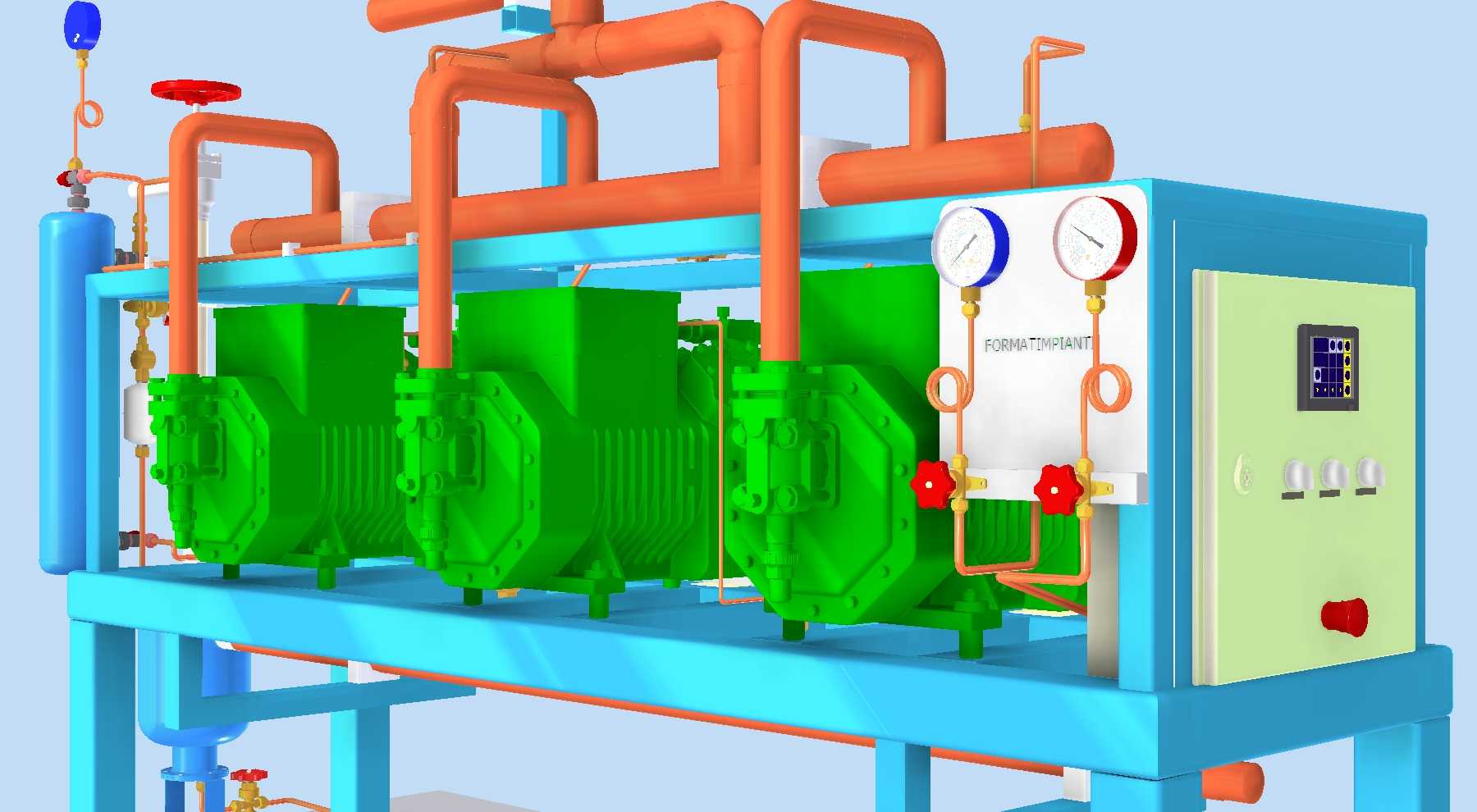

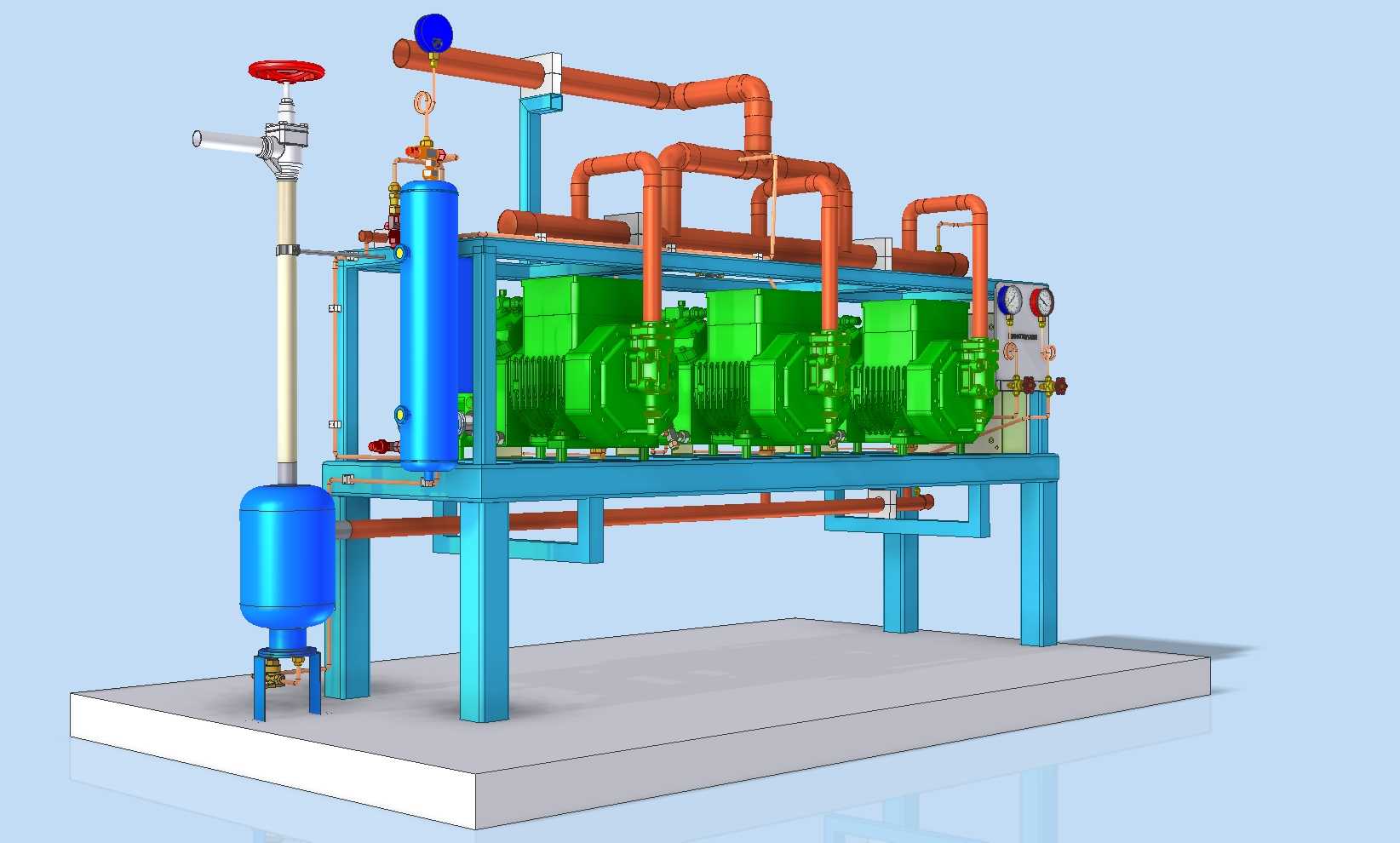

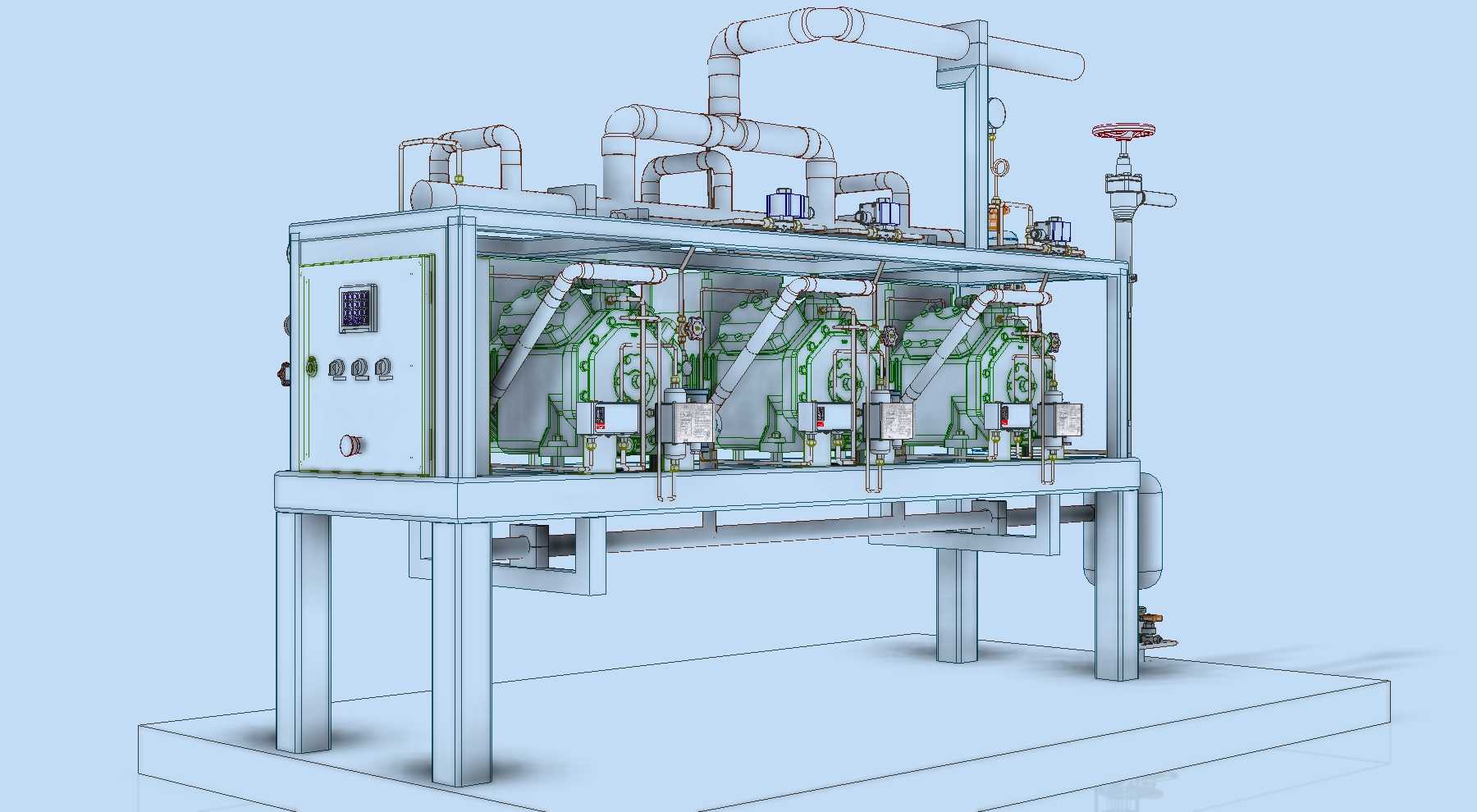

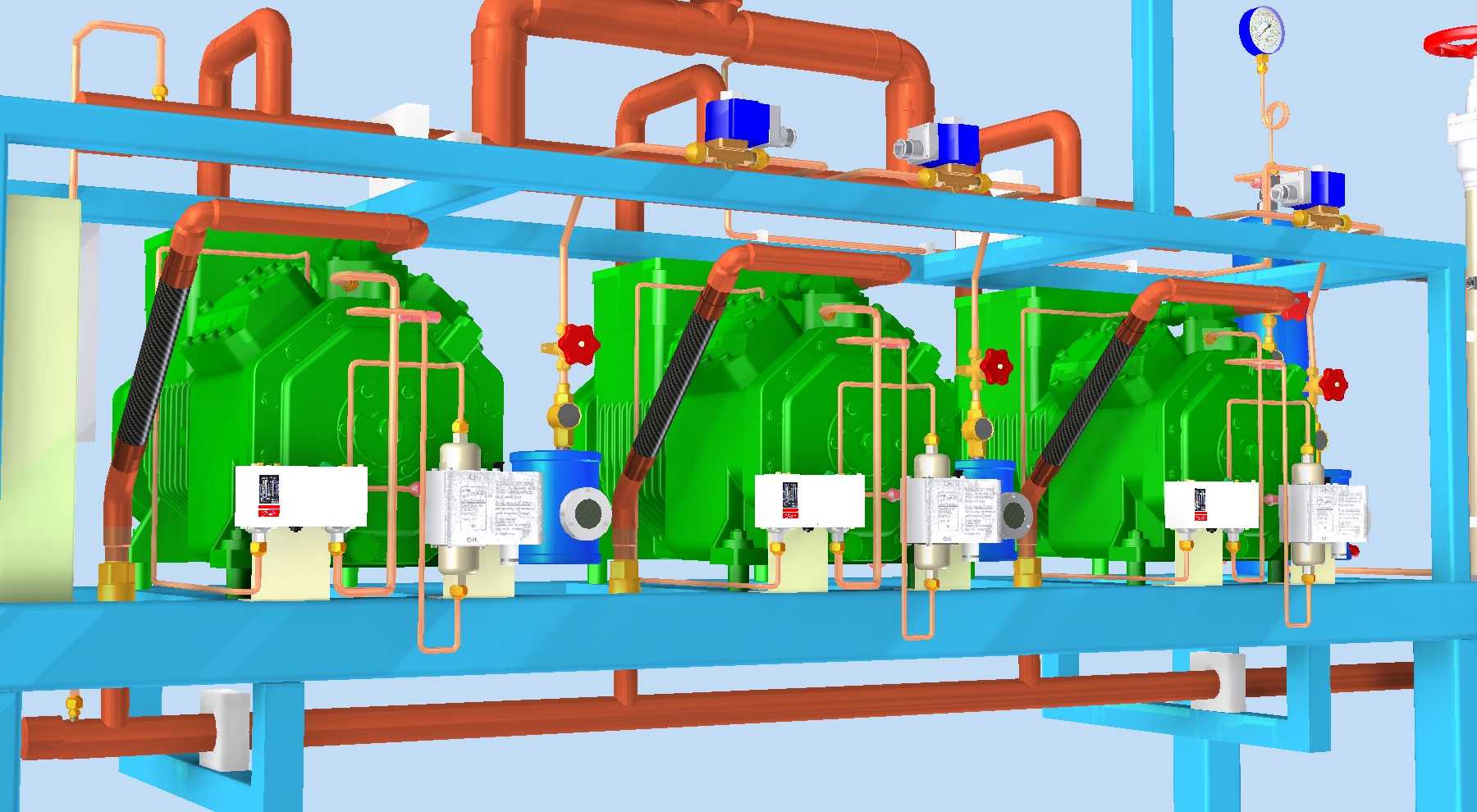

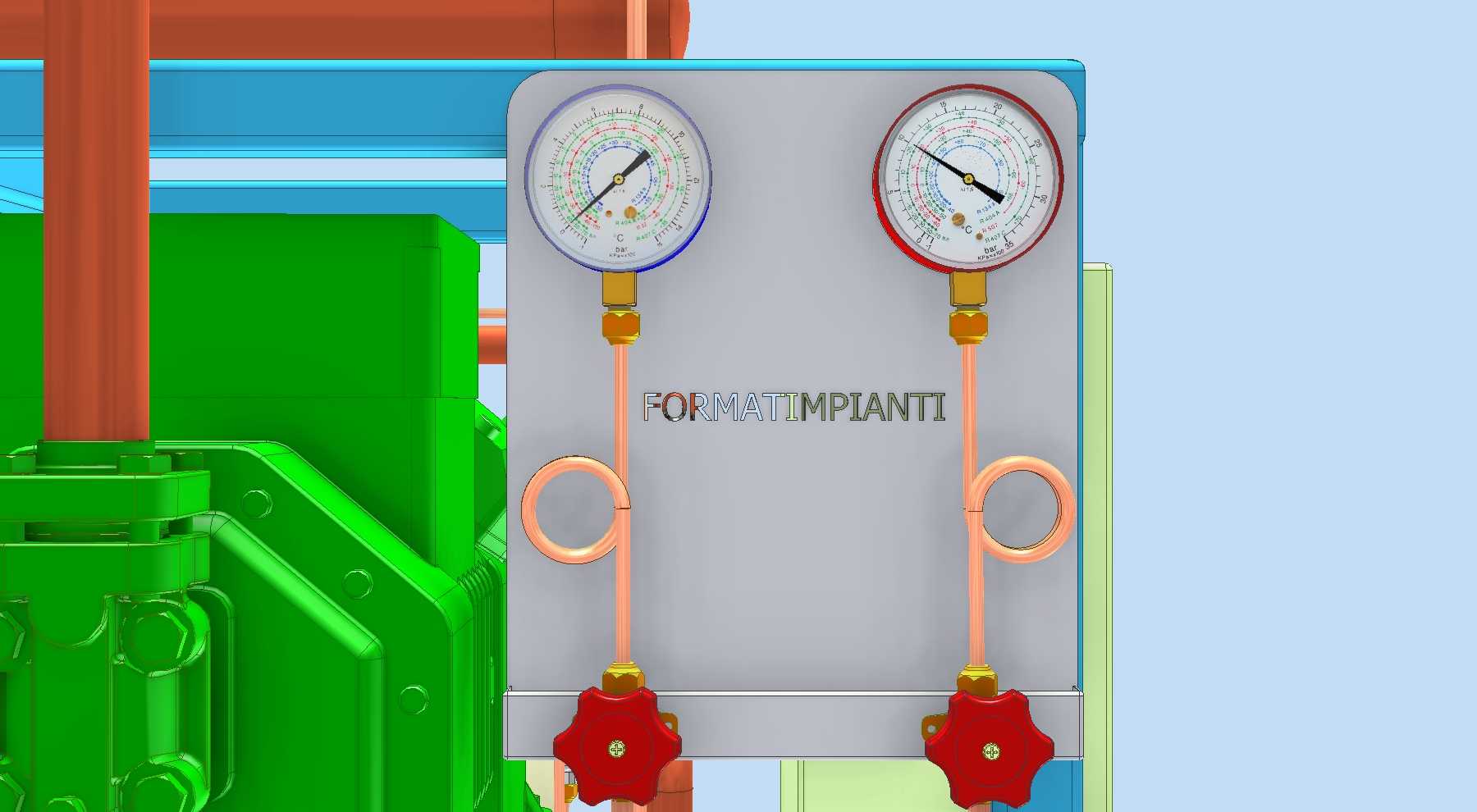

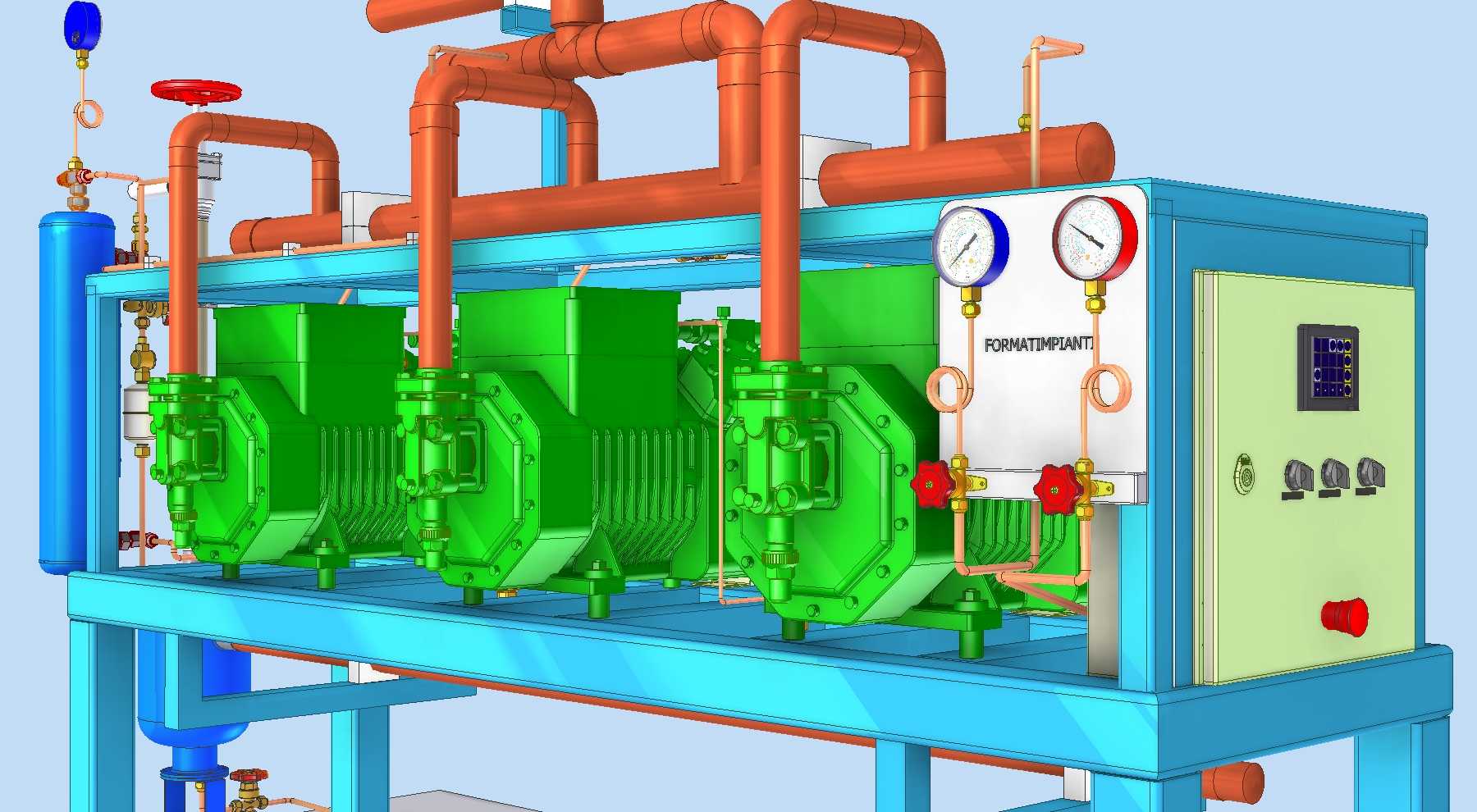

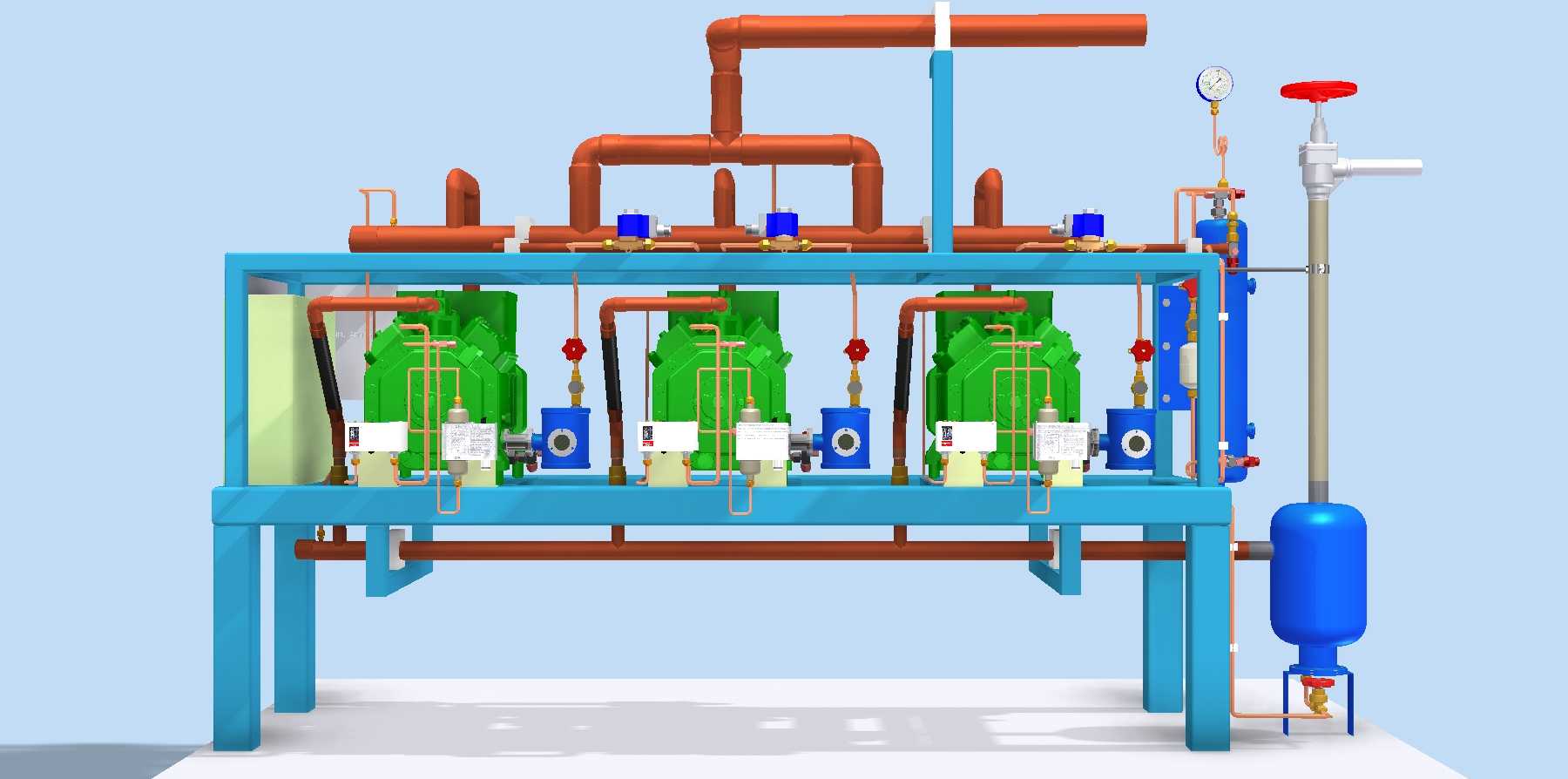

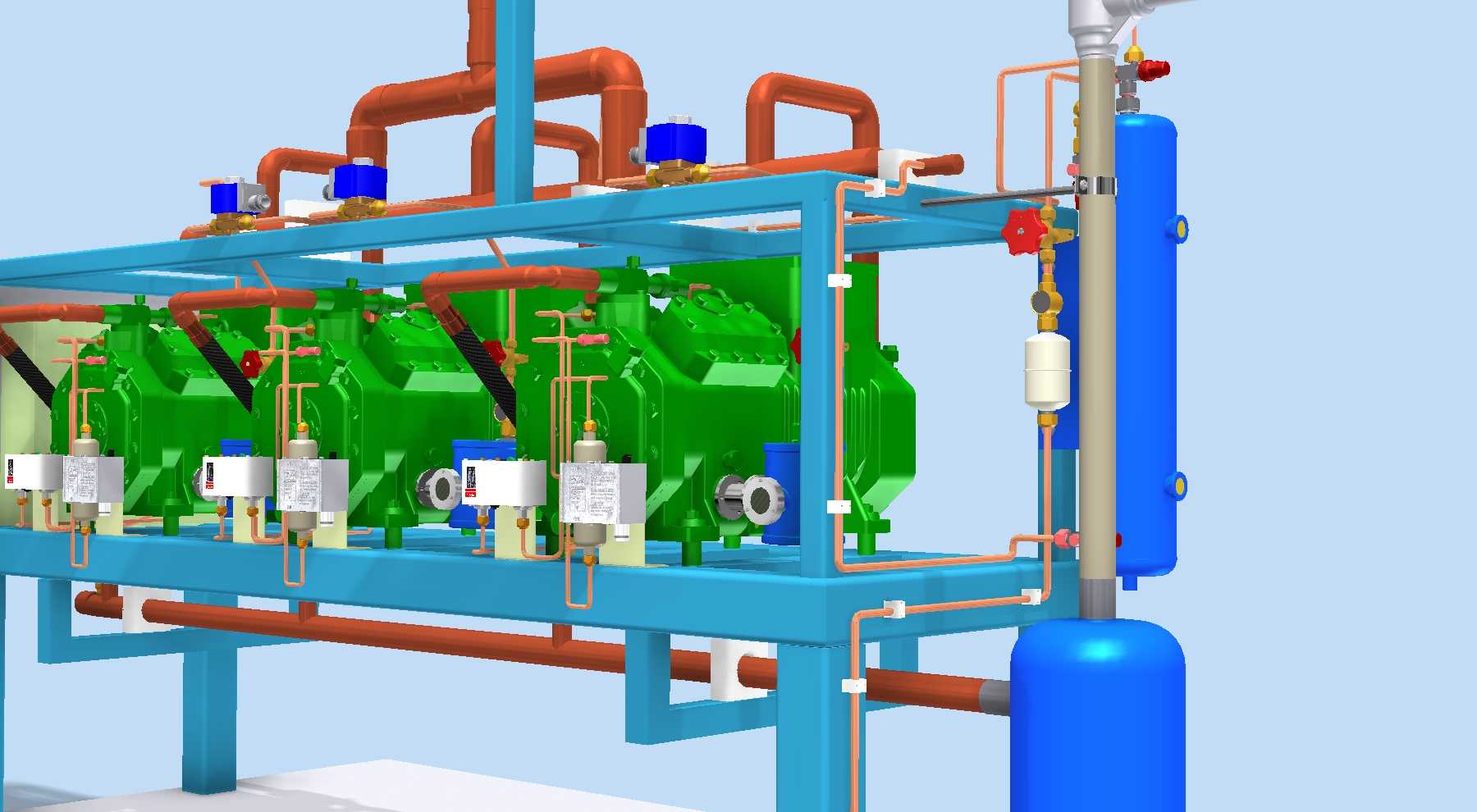

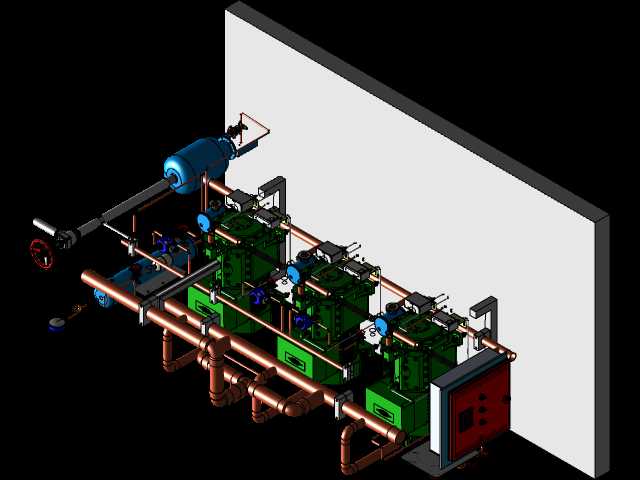

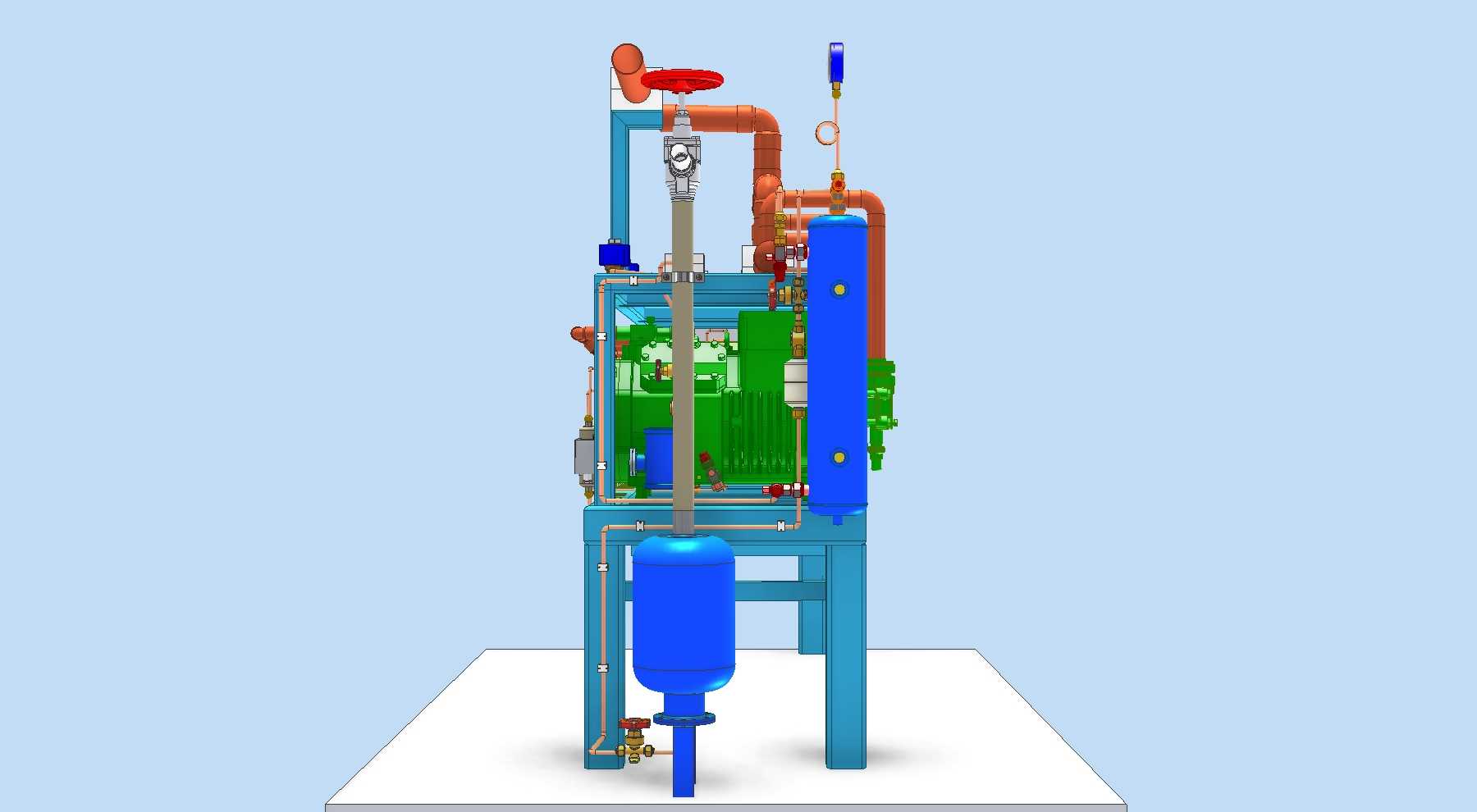

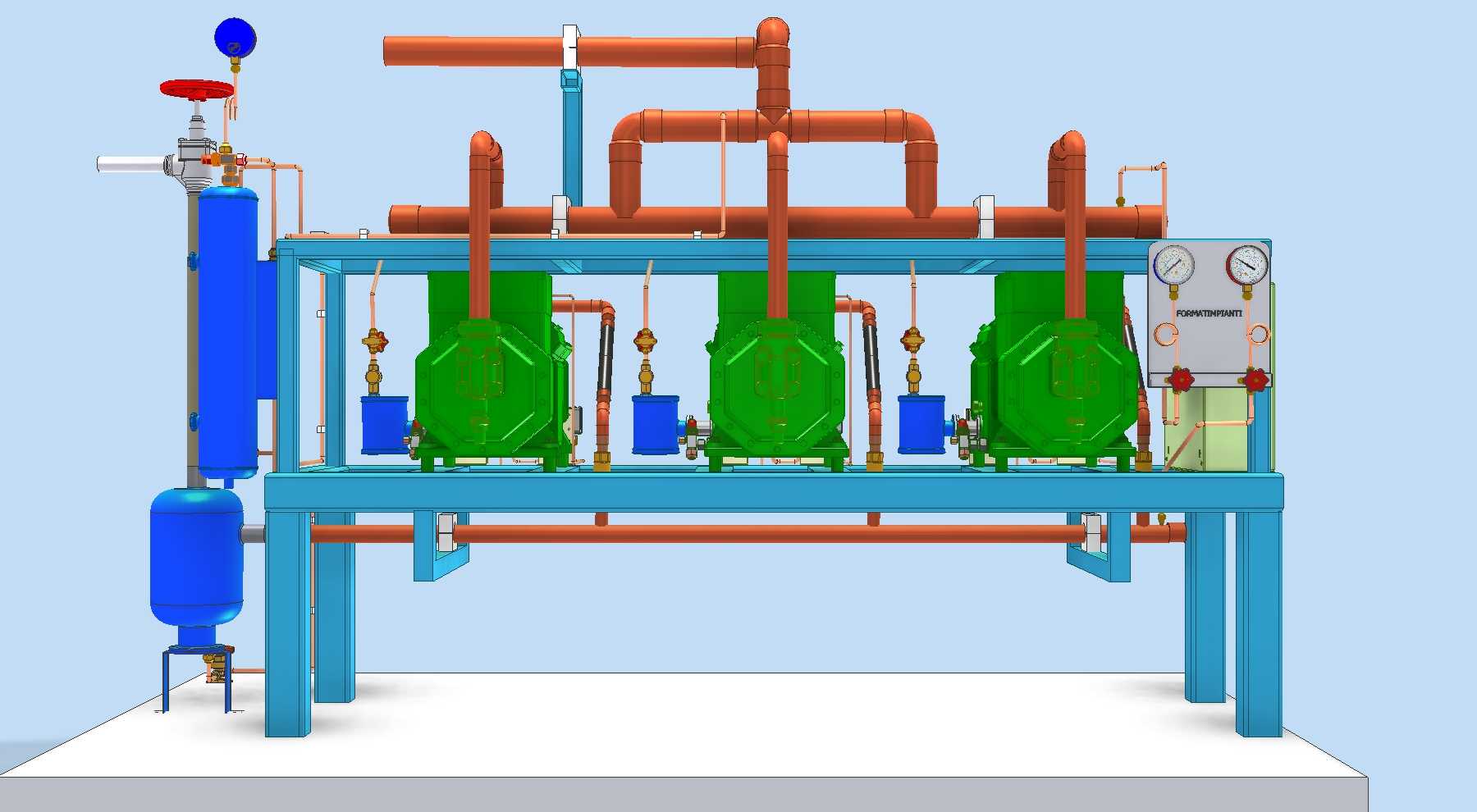

这套集成式制冷压缩机组机架，主要面向大中型商用冷链、工业低温制冷、中央空调冷源站等应用场景，为多机头并联制冷系统提供一体化的承载与介质输配支撑，解决传统散件安装现场管路排布混乱、安装周期长、运行振动耦合干扰的痛点。设备实际用途是为制冷循环提供核心动力输出，完成低压气态冷媒的压缩升压，驱动冷媒在整个制冷回路中完成蒸发吸热、冷凝放热的热力循环，可适配冷冻冷藏、工艺冷却、恒温恒湿空调等多种制冷需求场景。产品功能特性上，机架集成搭载三台R404a冷媒专用压缩机，总制冷输出能力可达100kw，可匹配-10℃蒸发工况、38℃冷凝工况的常规制冷需求，机组集成了高压排气集管、低压回气集管、立式气液分离器、卧式储液容器、截止控制阀组、安全泄压组件等全套制冷辅件，所有管路在机架上完成预排布与固定，可大幅减少现场安装的焊接与配管工作量。设计思路上，整体采用方管焊接的框架式承载结构，底部设置整块安装基座平台，既保证整体结构的刚性，抵消多台压缩机同时运行产生的振动，也为现场安装提供统一的固定基准；管路排布采用分层设计，高压高温排气管路布置在机架上层，低压回气管路布置在机架中层，储液、分离等承压容器布置在机架侧方与下层，既避免高低温管路近距离接触产生的冷量损耗，也预留了充足的操作维护空间，方便日常对阀门、压缩机接线端、视液镜等部件的检修操作。外形尺寸与安装边界方面，整体机架采用长方体布局，底部安装平台预留了地脚螺栓固定孔位，安装时需在平台周边预留不小于800mm的检修操作通道，顶部排气管道接口预留了法兰连接端，可直接对接现场的冷凝器管路，侧方的储液器、分离器接口也预留了标准连接位，无需现场额外调整管路走向即可完成对接，整体安装边界清晰，可适配标准制冷机房的设备排布要求，同时框架结构的重心经过优化设计，吊装运输时不会出现偏重倾斜的问题，多台压缩机的安装位置经过动平衡校核，运行时的整体振动幅度控制在合理范围内，可有效降低运行噪音与管路疲劳损伤的风险。
