管壳式水冷冷凝器换热设备结构

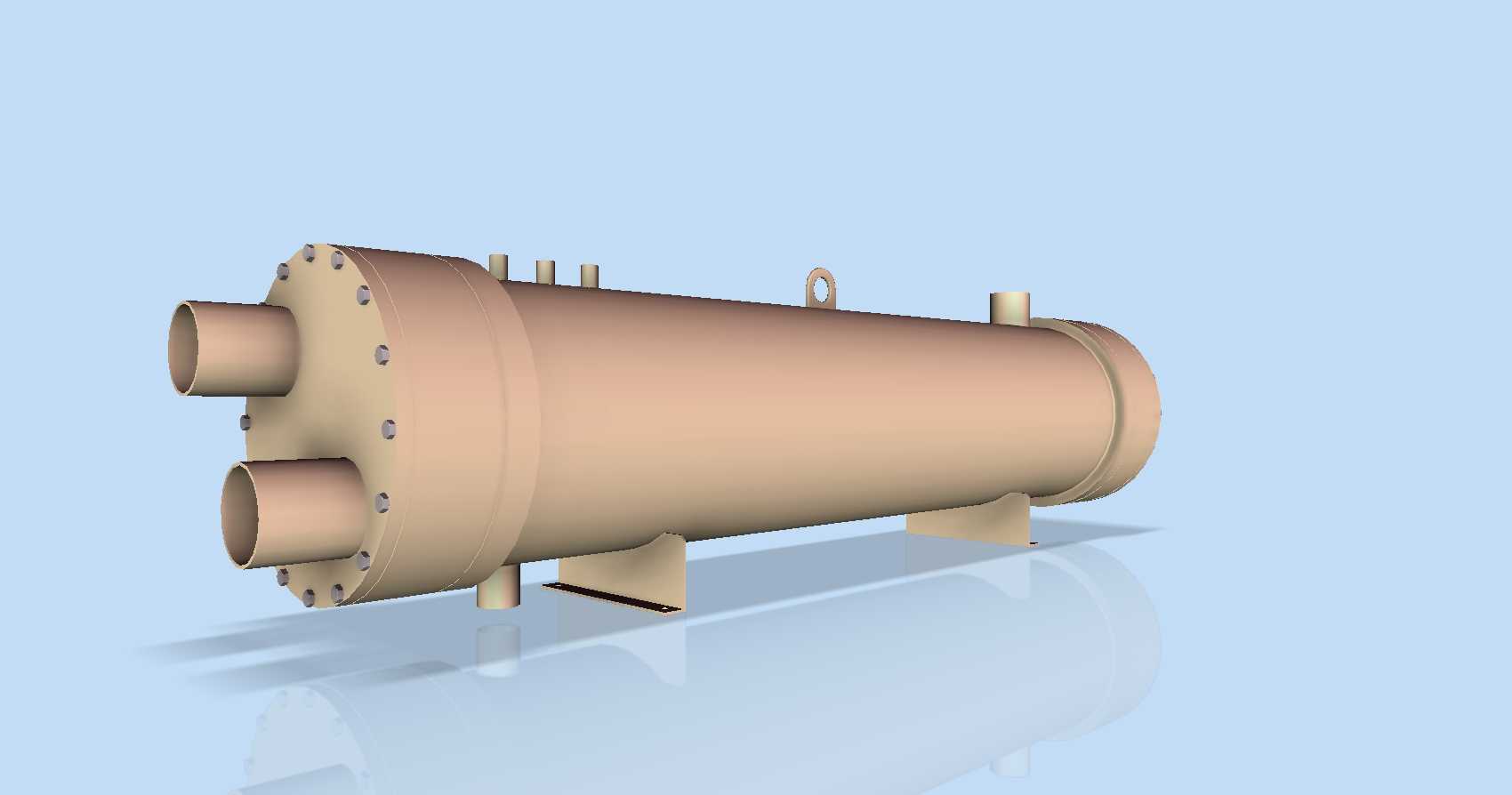

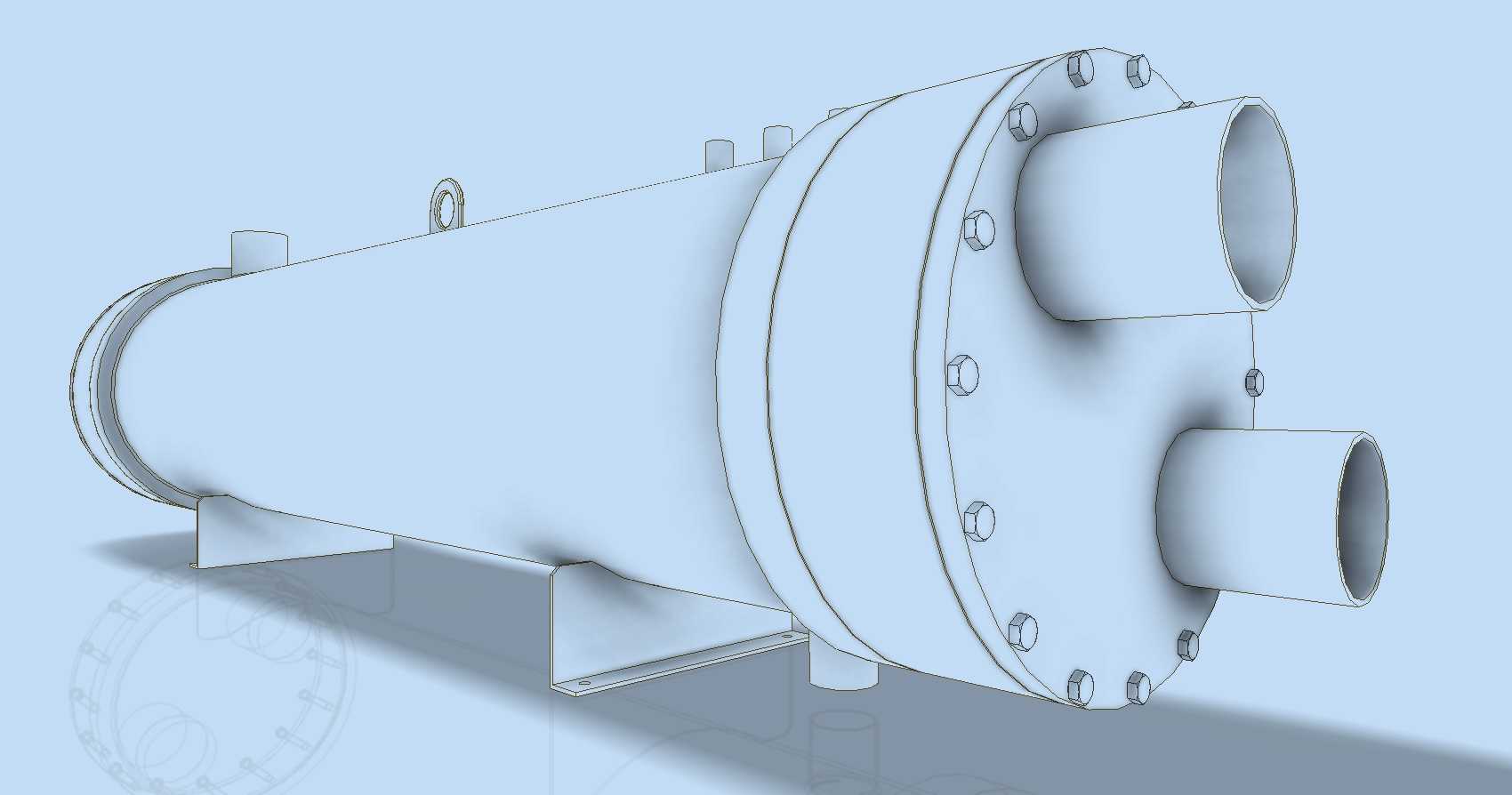

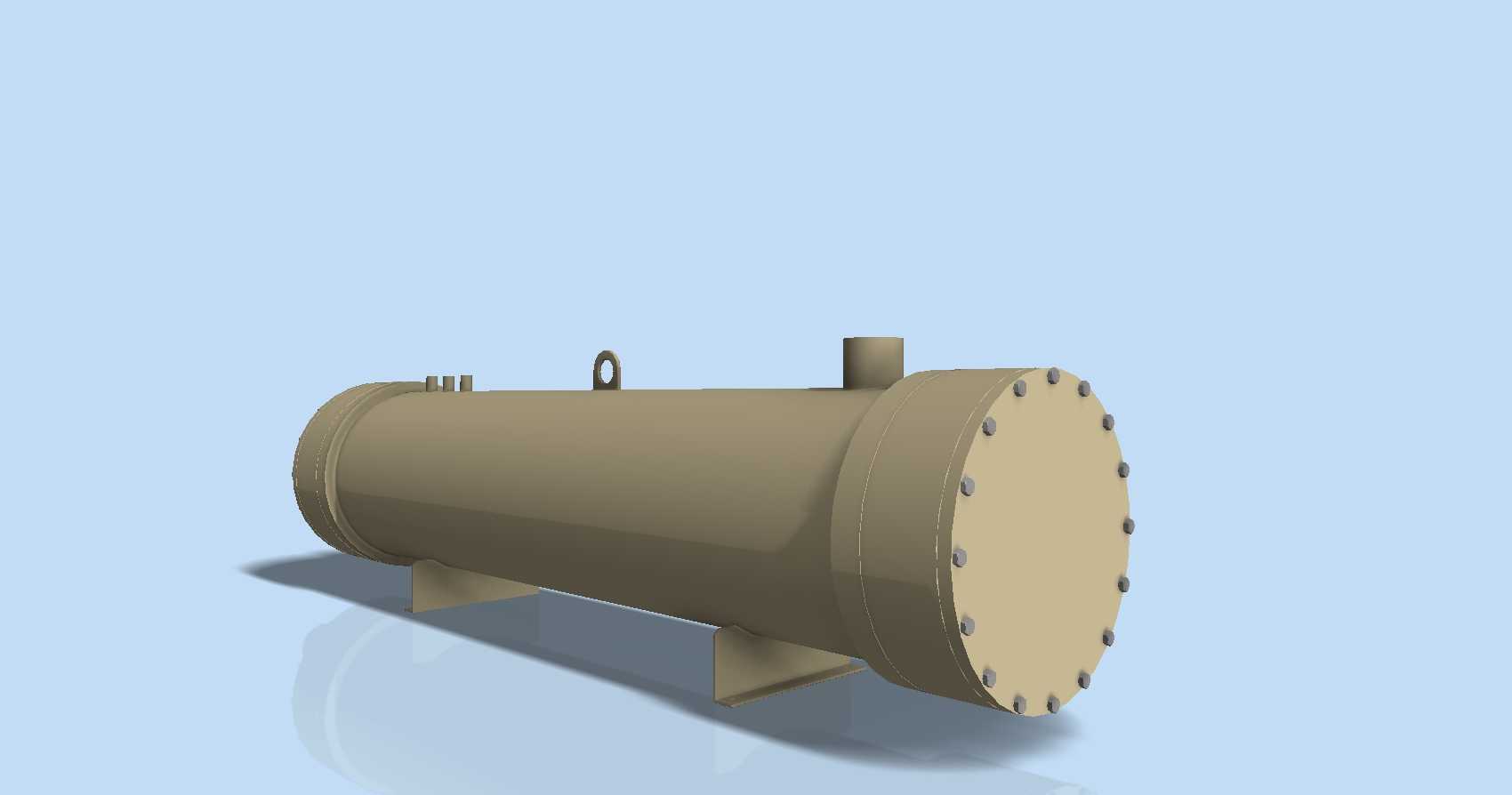

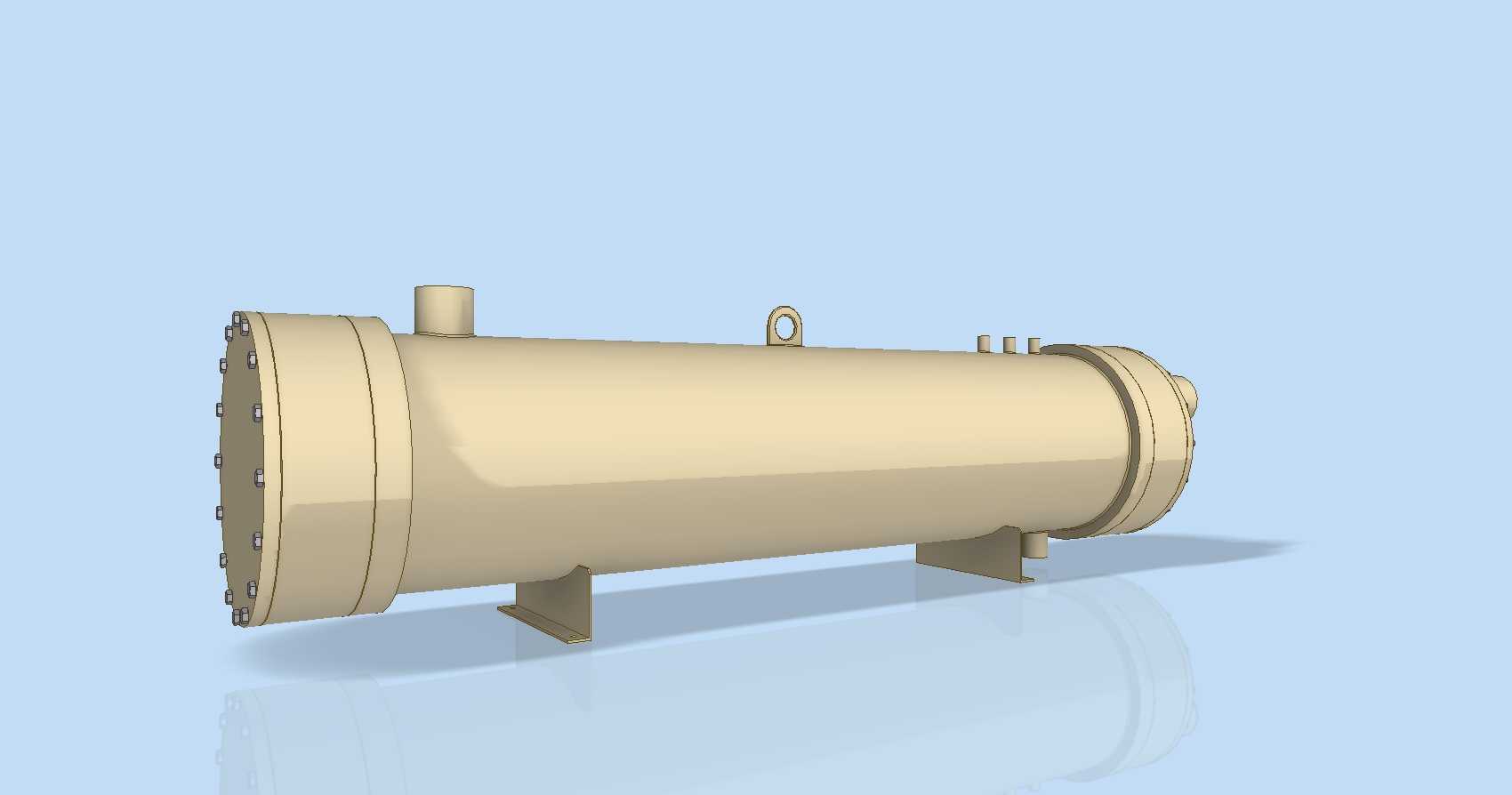

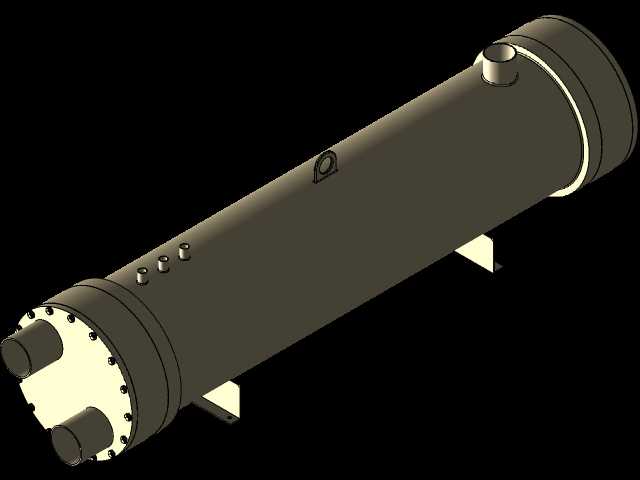

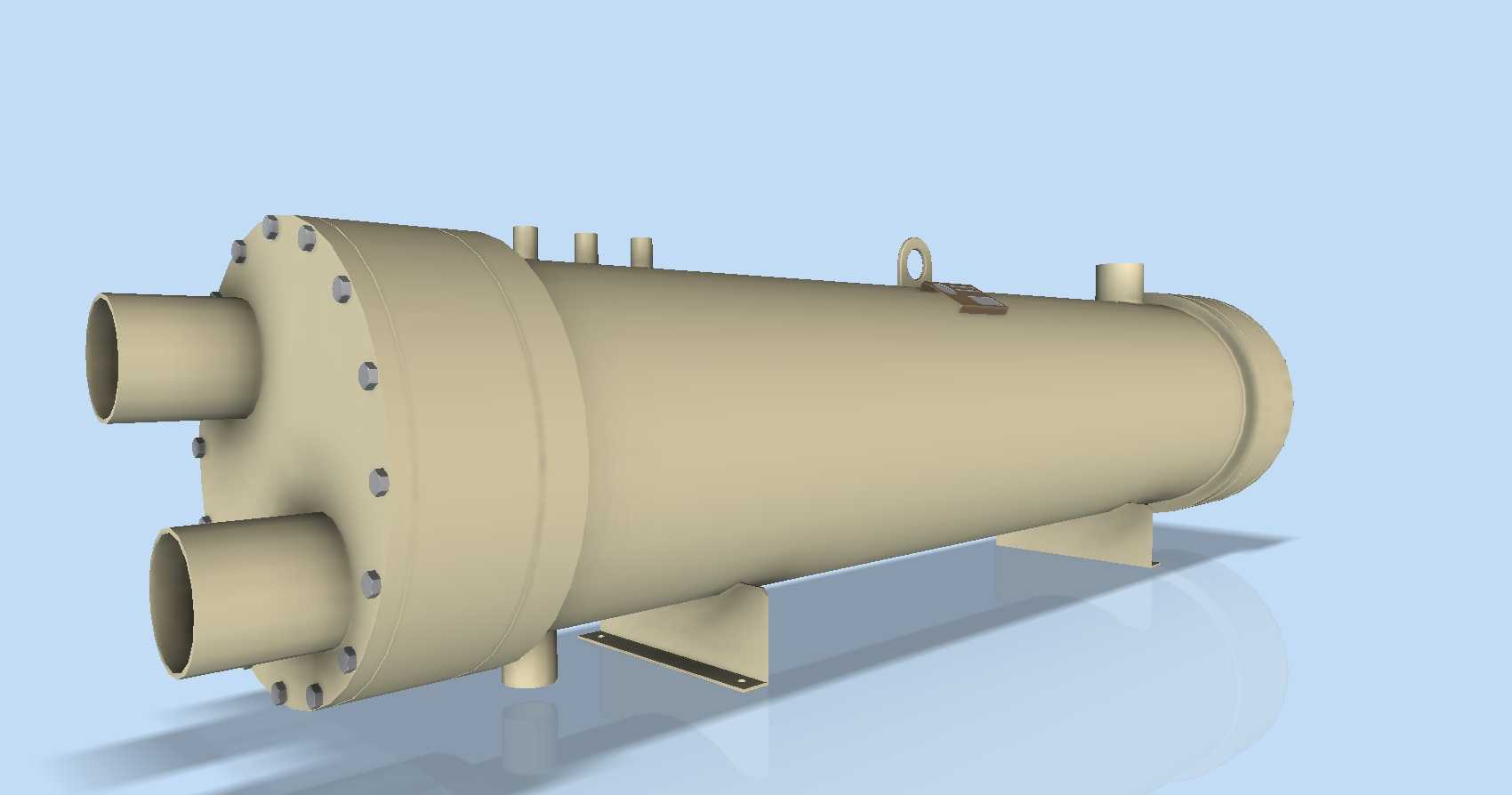

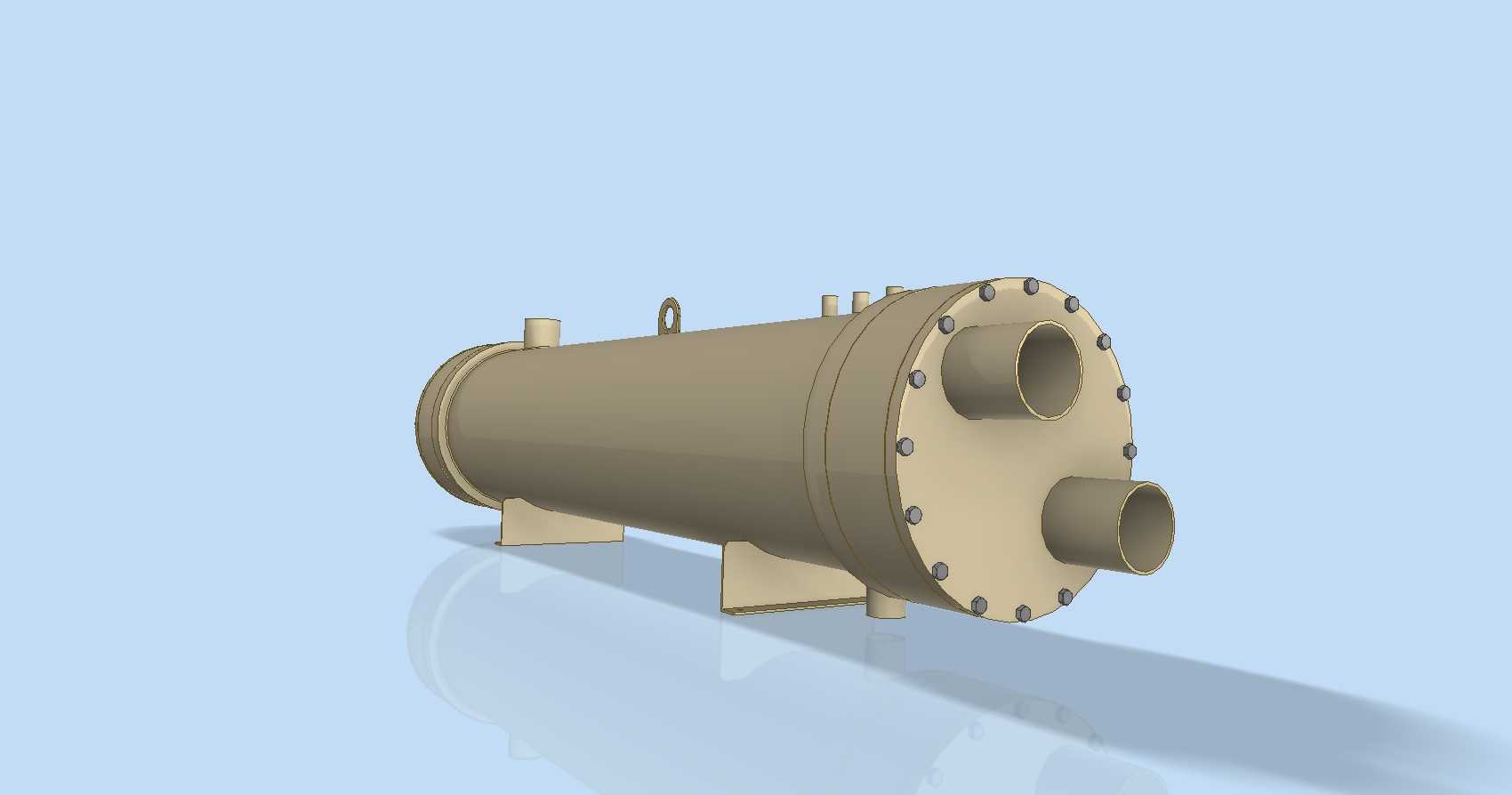

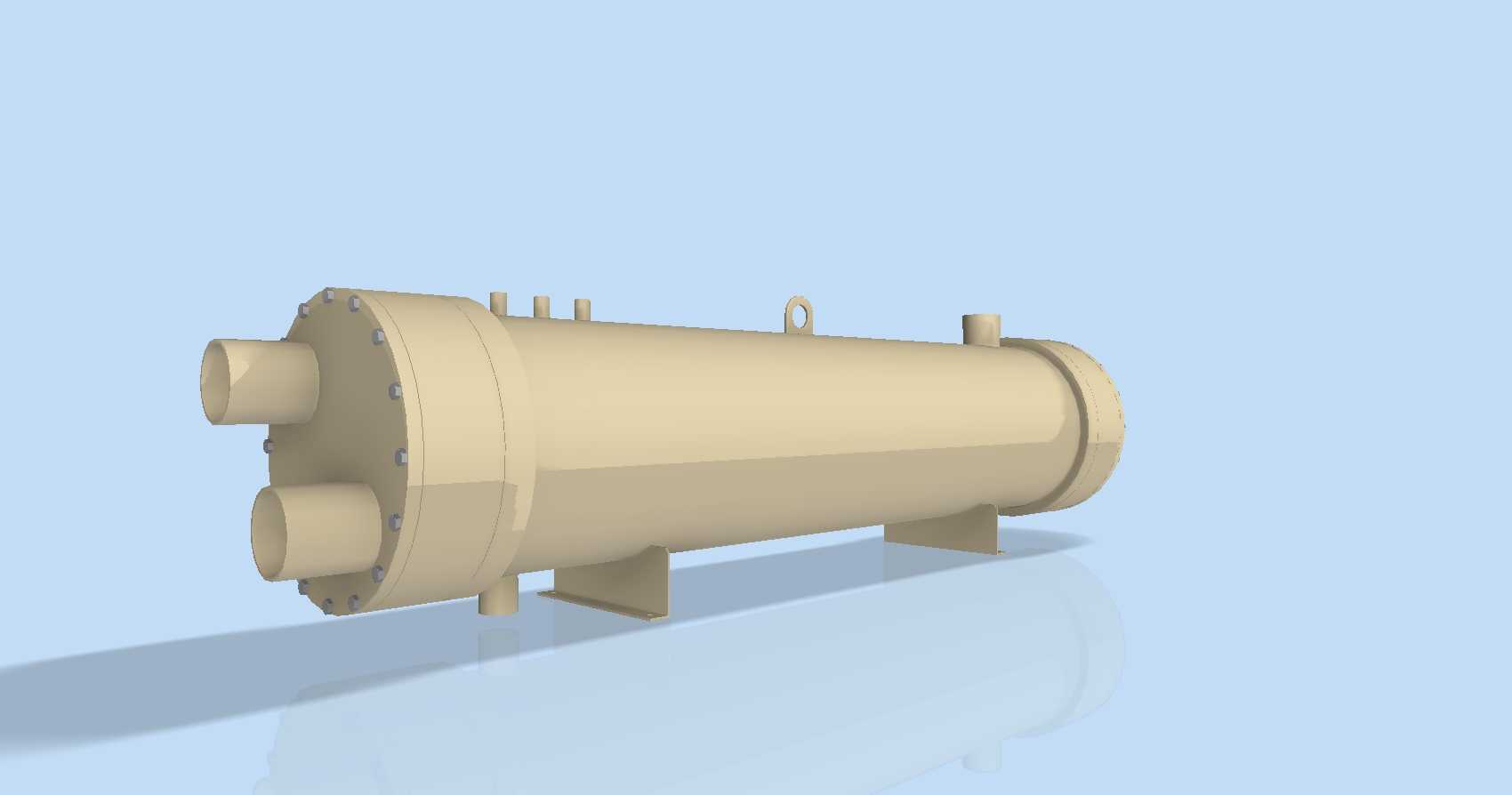

该管壳式冷凝器是制冷换热系统中的核心换热设备，主要应用于工业冷水机组、中央空调制冷系统、化工工艺冷却、食品冷冻加工等场景，承担着将制冷压缩机排出的高温高压气态制冷剂冷凝为液态的核心功能，通过换热管壁实现制冷剂与冷却介质之间的热量传递，保障整个制冷循环的稳定高效运行。从结构设计来看，该设备采用经典的卧式管壳式布局，主体为圆柱形承压壳体，两端通过法兰与管板连接固定换热管束，壳体侧面设置有制冷剂进出接口、冷却水进出接口，底部配备两个对称的支撑鞍座，顶部设置吊装吊耳，兼顾安装运输的便利性与运行时的结构稳定性。设计过程中充分考虑了承压能力与换热效率的平衡，管板上均匀排布的换热管束采用错列布局，最大化单位壳体内的换热面积，同时优化壳程与管程的介质流道，减少流动死区，提升换热系数；两端法兰采用均匀分布的螺栓紧固结构，配合密封垫片保障承压边界的密封性，可适配常规制冷工况下的压力需求。在安装边界层面，卧式布局的支撑鞍座预留了标准地脚安装孔位，可直接固定于混凝土基础或钢制设备机架上，设备的接口位置与管径匹配行业通用的管路连接标准，无需额外定制转接件即可完成与制冷系统管路的对接；整体外形的长径比经过优化，既保证了足够的换热流程长度提升冷凝效果，又控制了设备的整体占地尺寸，适配机房、车间等不同安装场景的空间限制。壳体外部的接口布局充分考虑了管路排布的合理性，制冷剂进气口设置于壳体上部，出液口设置于壳体下部，符合气态介质上进、液态介质下出的流动规律，冷却水接口采用同侧下进上出的布局，保证冷却水能够充满整个管程，避免气阻影响换热效率；设备的支座高度经过核算，预留了底部管路安装与检修的操作空间，日常维护时可便捷拆卸端盖完成换热管的清洗与检漏作业，适配工业场景长期稳定运行的维护需求。
