卧式壳管式冷冻盐水蒸发器结构设计

这款卧式壳管式蒸发器主要面向工业冷冻、商用制冷领域的盐水换热工况设计，常见于食品速冻生产线、化工低温工艺冷却、冷链仓储制冷机组、工业冷水系统等场景，作为制冷循环中核心的换热输出部件，承担着将制冷剂蒸发吸热过程的冷量传递给载冷盐水，向外持续输出稳定低温冷源的作用，适配需要大冷量、低温载冷输出的制冷系统，能够在盐水作为载冷剂的工况下长期稳定运行，避免普通水载冷蒸发器在低温工况下出现载冷剂冻结、换热效率衰减的问题。

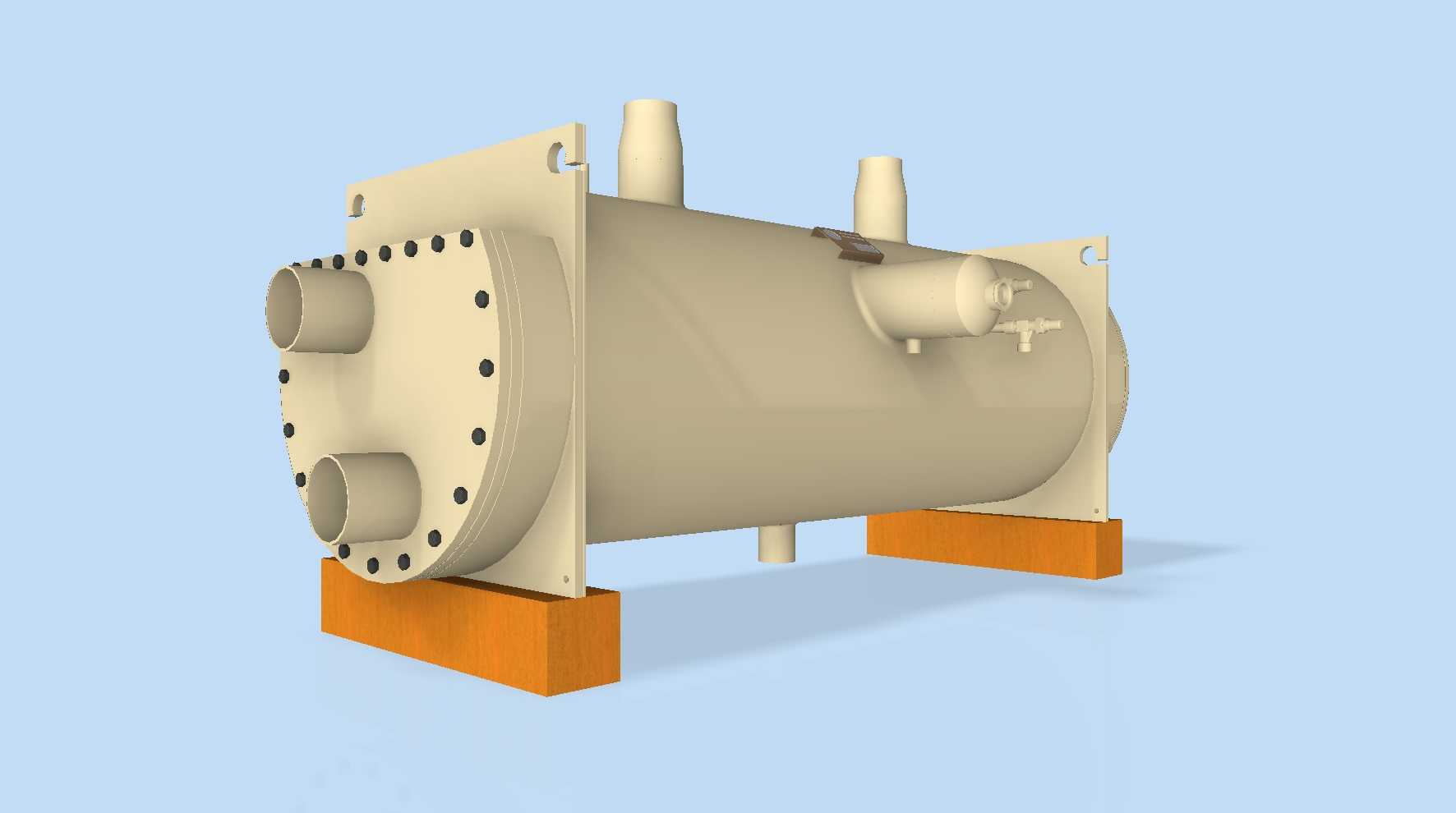

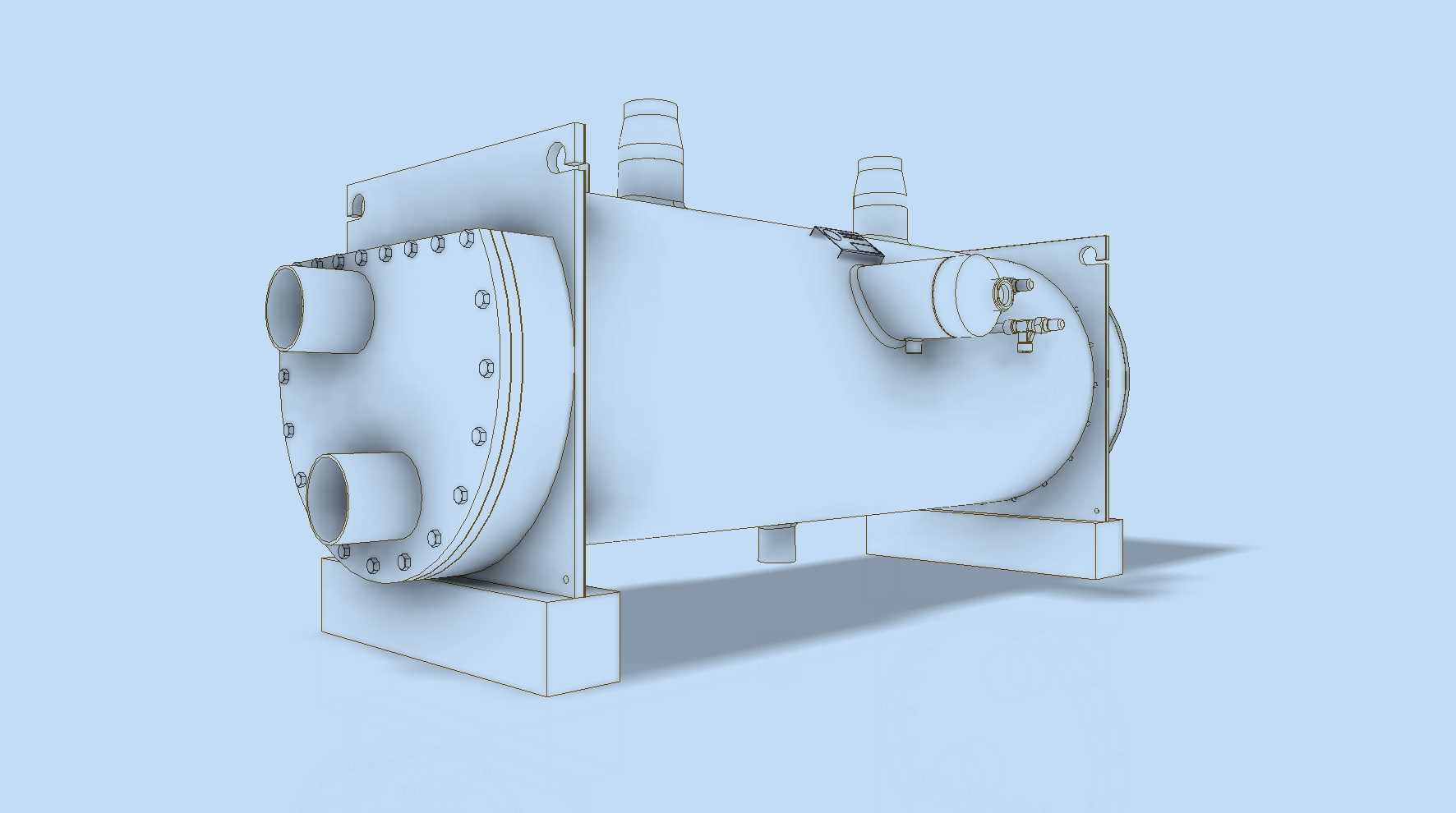

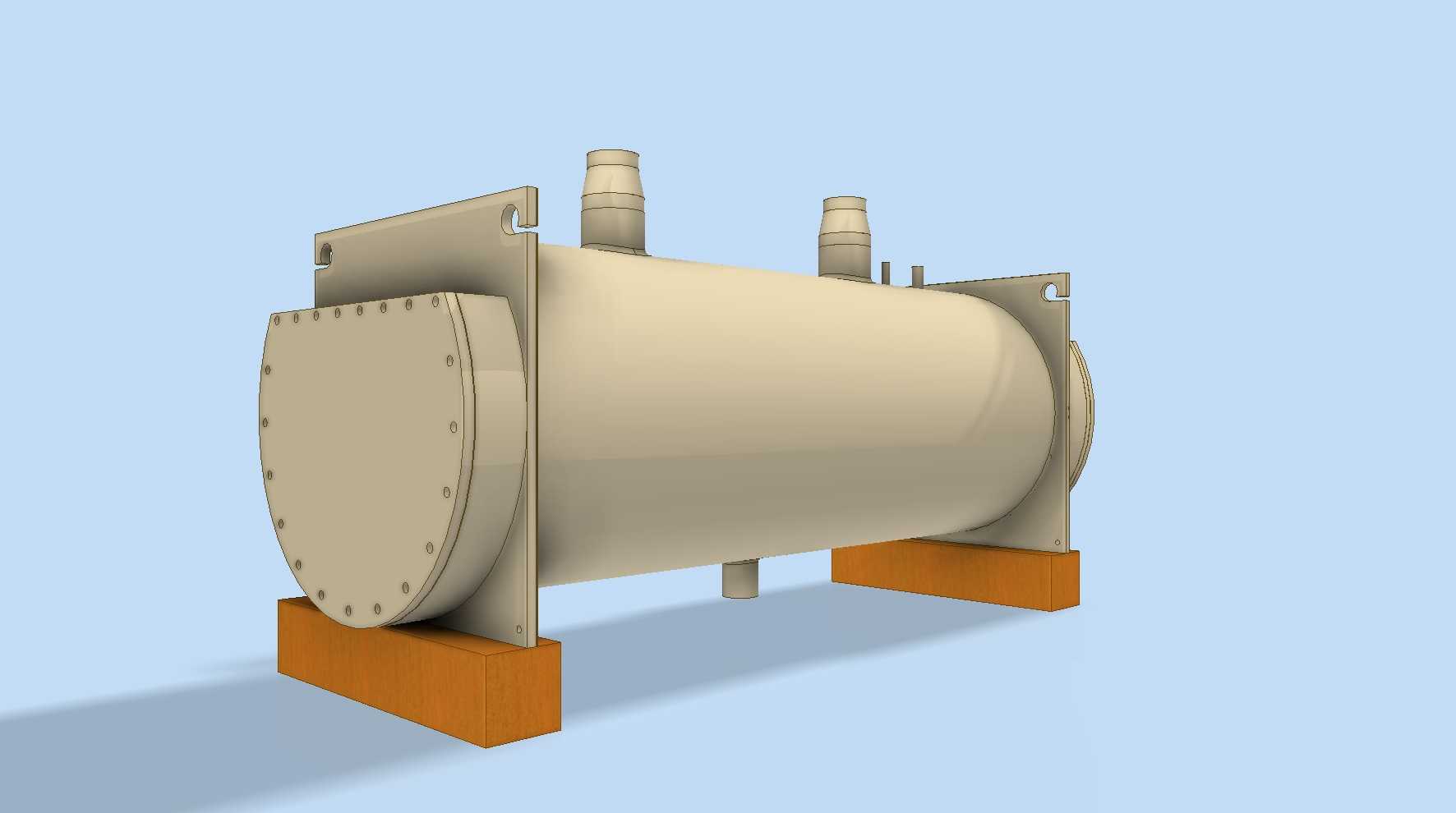

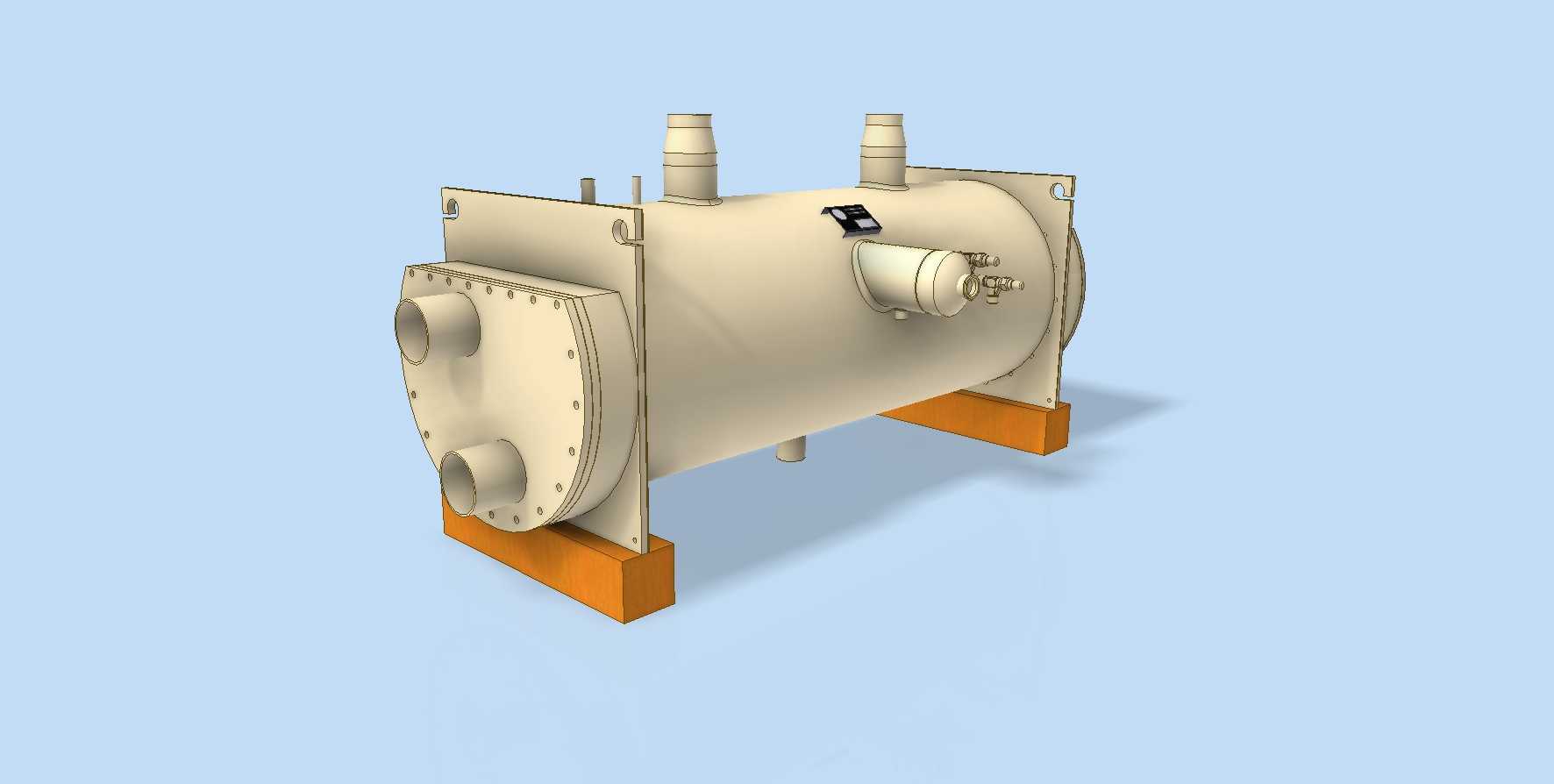

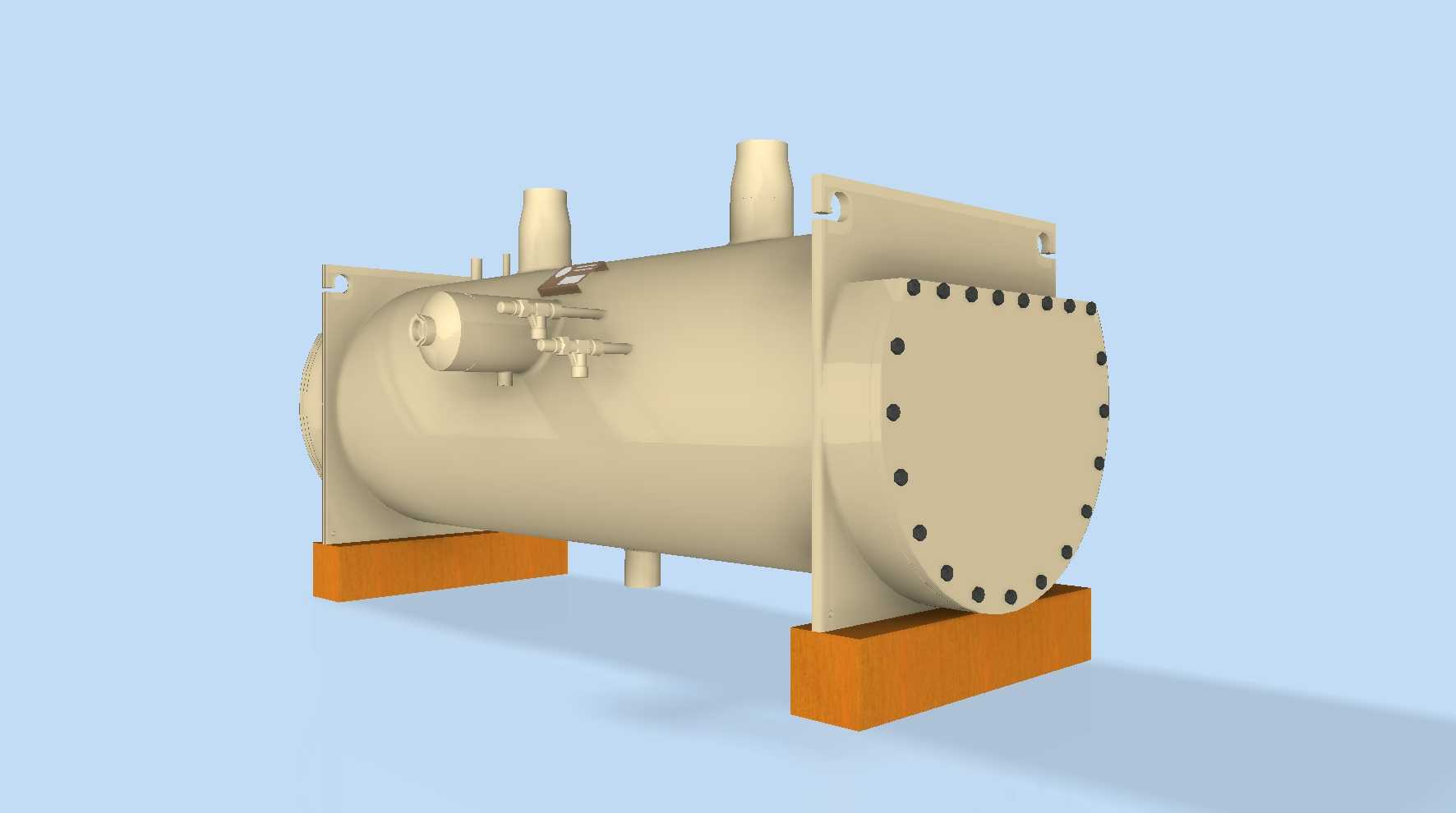

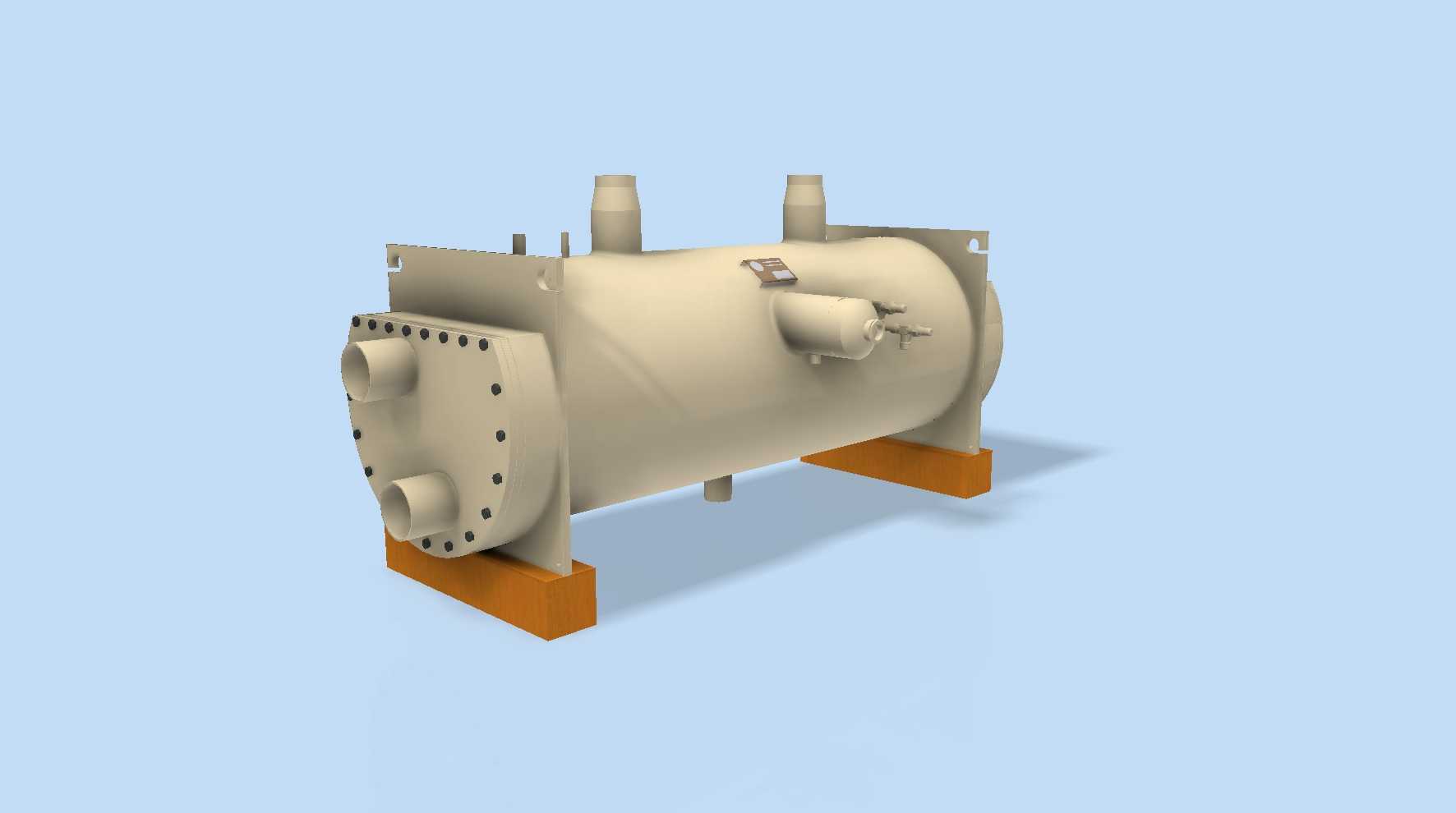

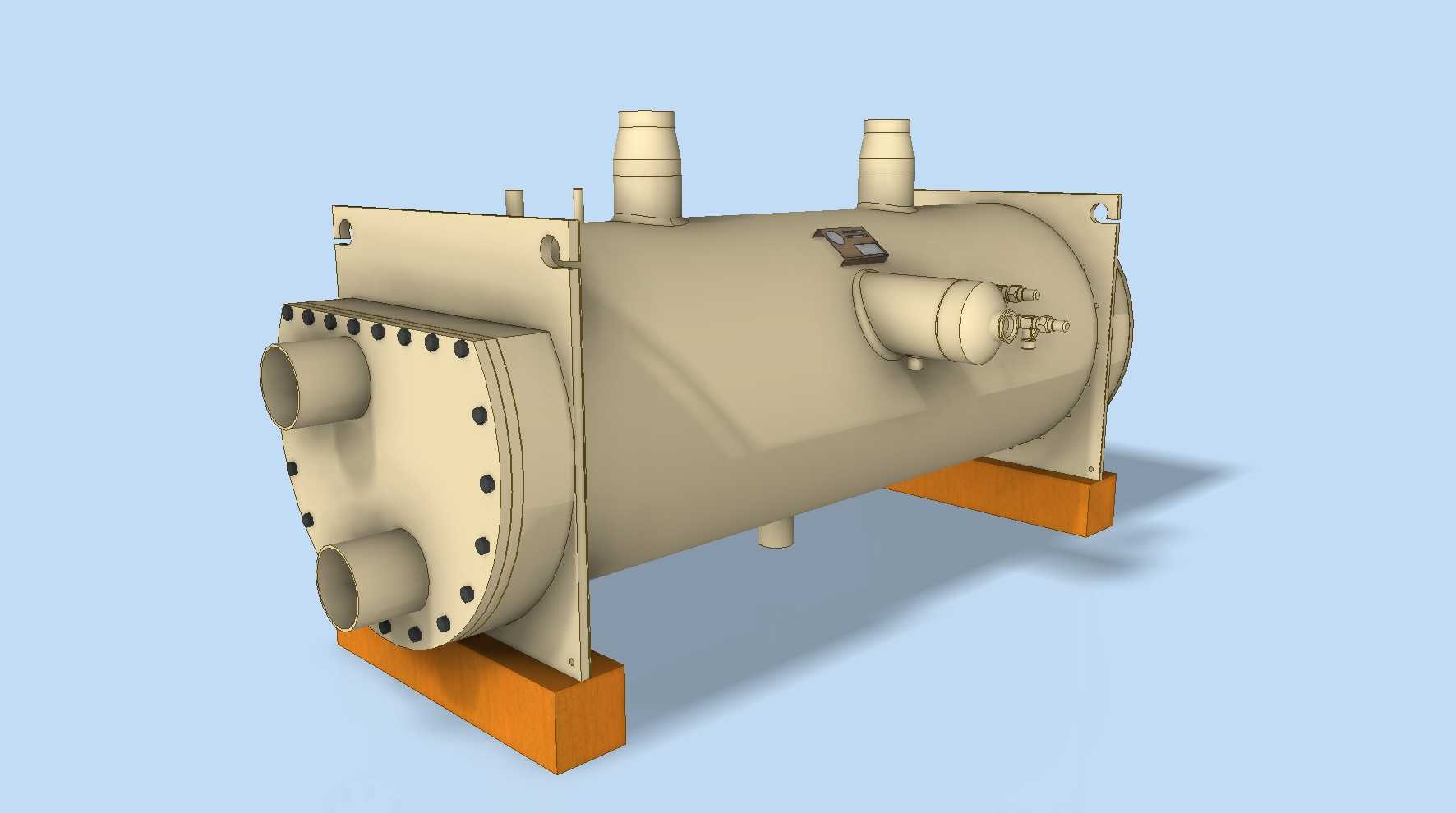

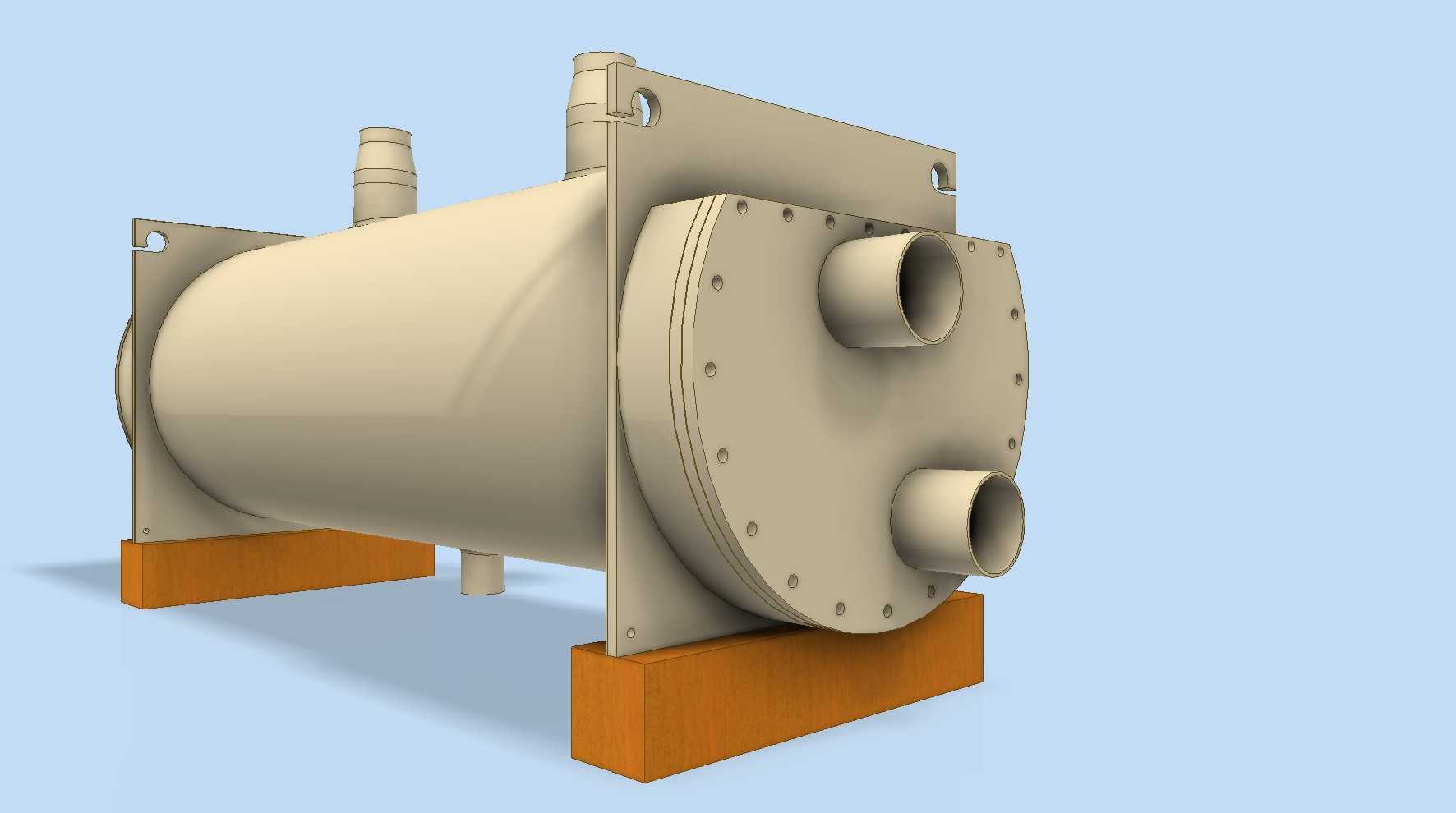

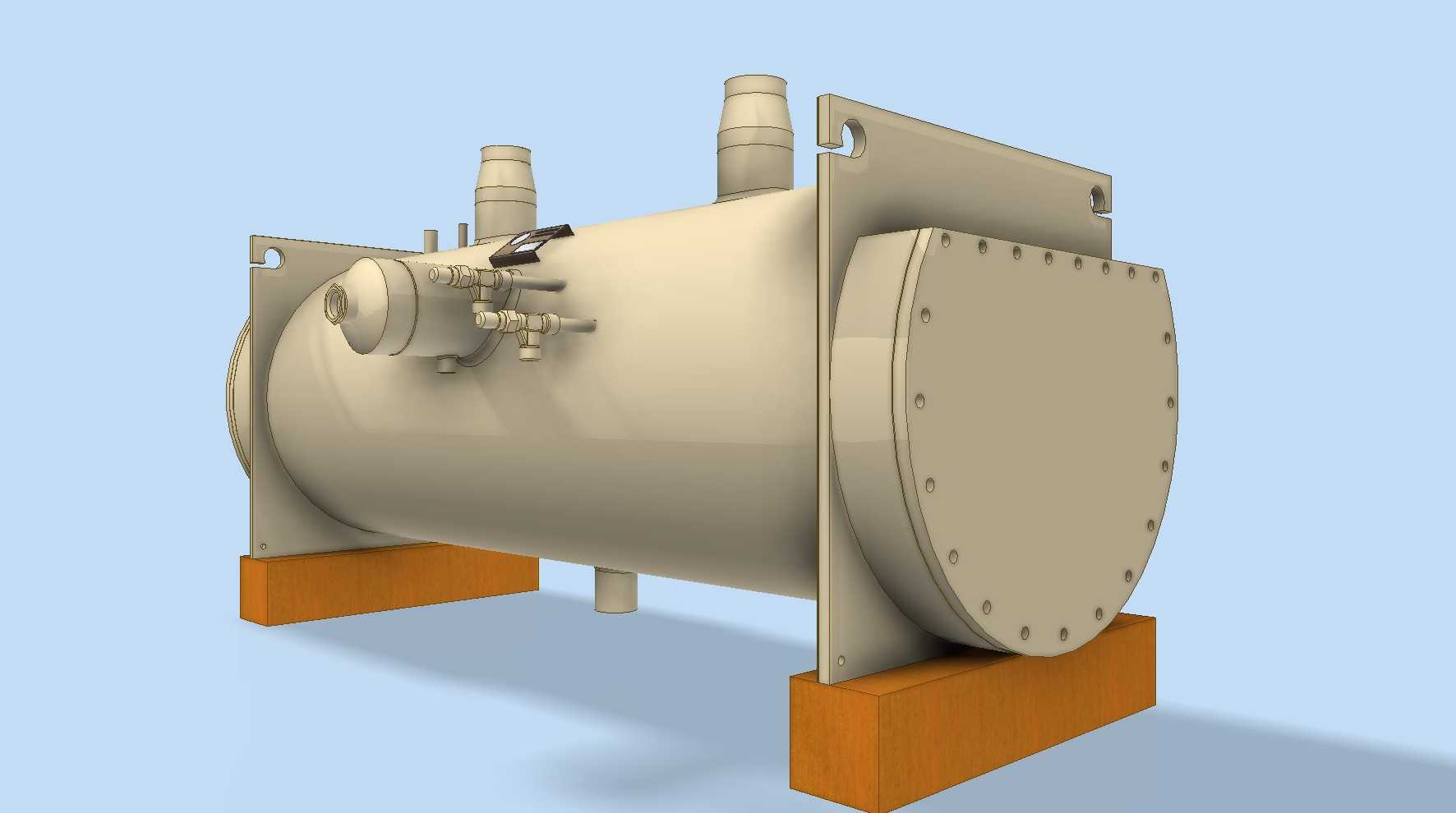

从功能特性来看，该蒸发器采用卧式壳管结构设计，筒体为承压壳体结构，两端设置带法兰连接的端盖，端盖上预留两个大口径载冷剂接口，用于盐水的进出循环，筒体顶部设置两个制冷剂接口，分别对应节流后的制冷剂进气与蒸发后的气态制冷剂回流，筒体侧面集成了必要的阀件接口，可用于安装安全阀、温度传感器、压力检测部件，满足制冷系统运行的参数监测与安全保护需求。设备底部设置两个独立的支撑脚架，脚架采用加厚板材折弯焊接成型，底部预留安装固定孔位，能够将筒体稳定承托在机组安装基座上，抵消设备运行过程中的管路应力与轻微振动，避免筒体长期受力出现焊缝开裂、接口变形的问题。

在设计思路上，该蒸发器针对盐水载冷的特殊工况做了适配优化，壳体与换热管的材质选型充分考虑盐水的腐蚀性，同时优化壳程的制冷剂流道设计，让制冷剂进入筒体后能够均匀分布在换热管外表面，充分完成蒸发换热过程，减少换热死区，提升整体换热效率；载冷剂侧采用多流程管程设计，让盐水在换热管内按设定流道循环，提升管内流速，强化换热效果的同时降低盐水在管内滞留造成的腐蚀与结垢风险。端盖与筒体之间采用法兰螺栓连接，配合密封垫片实现承压密封，后期维护时可拆卸端盖完成换热管内部的清洗、检修，降低设备全生命周期的维护成本。

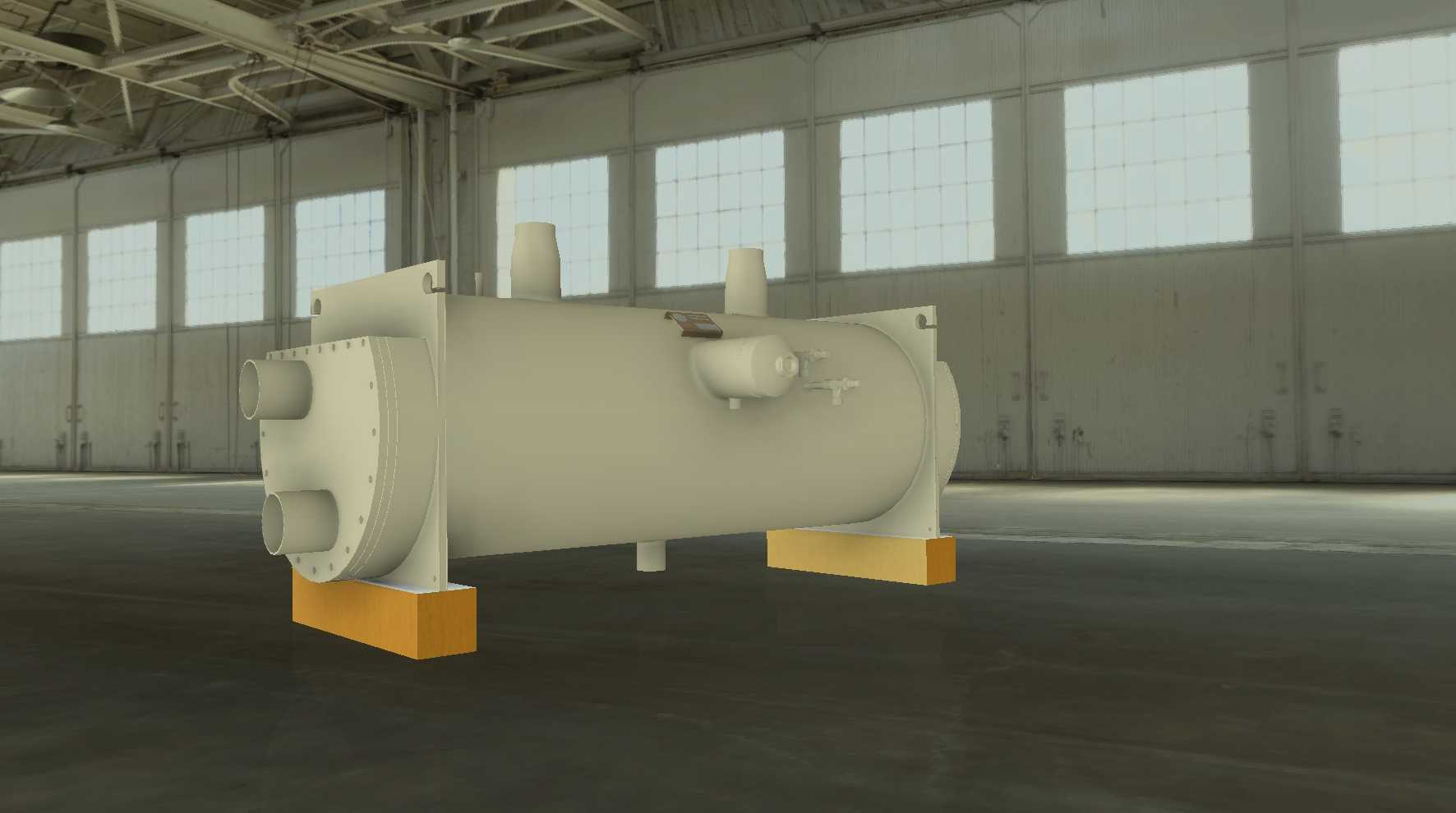

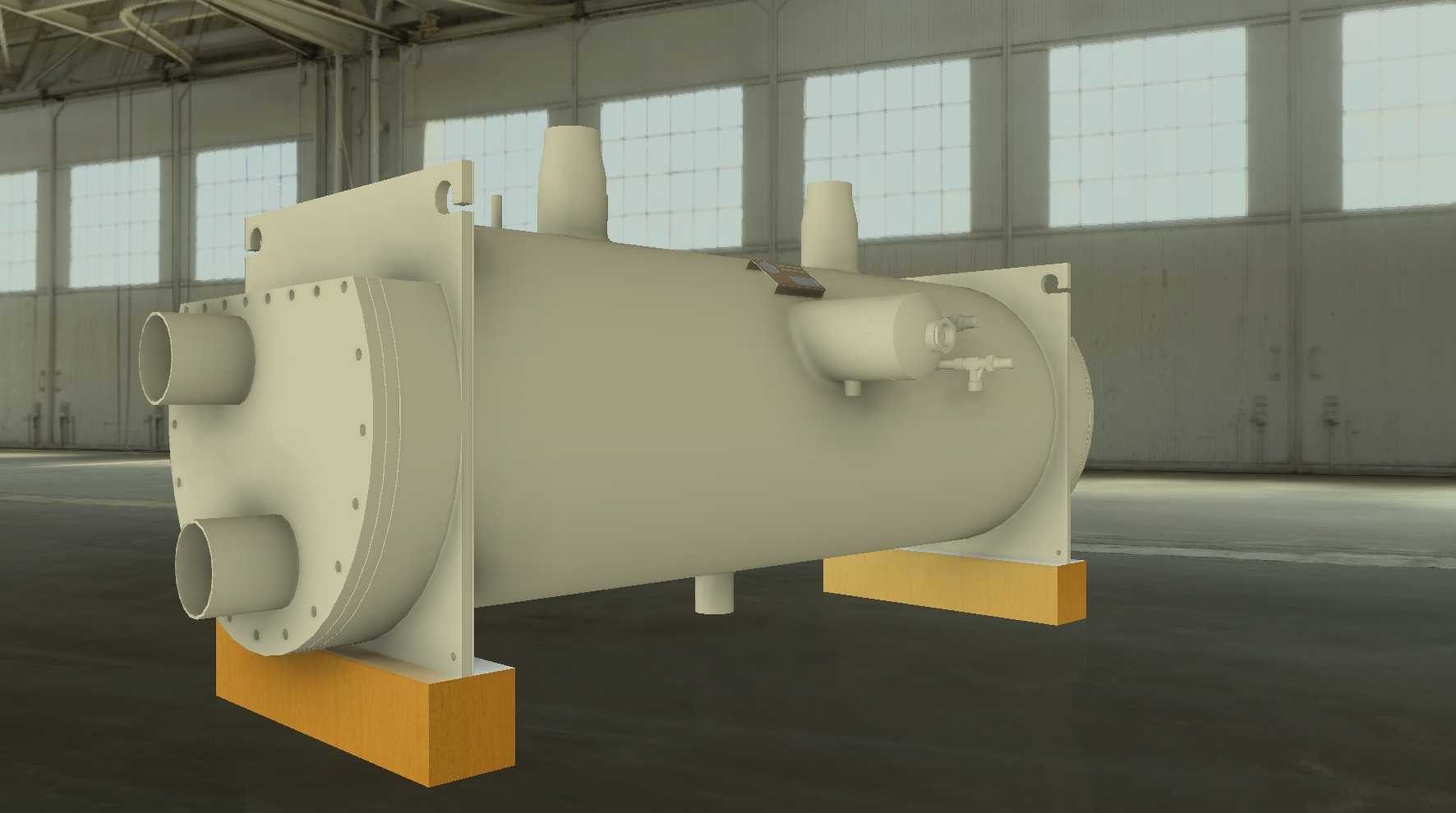

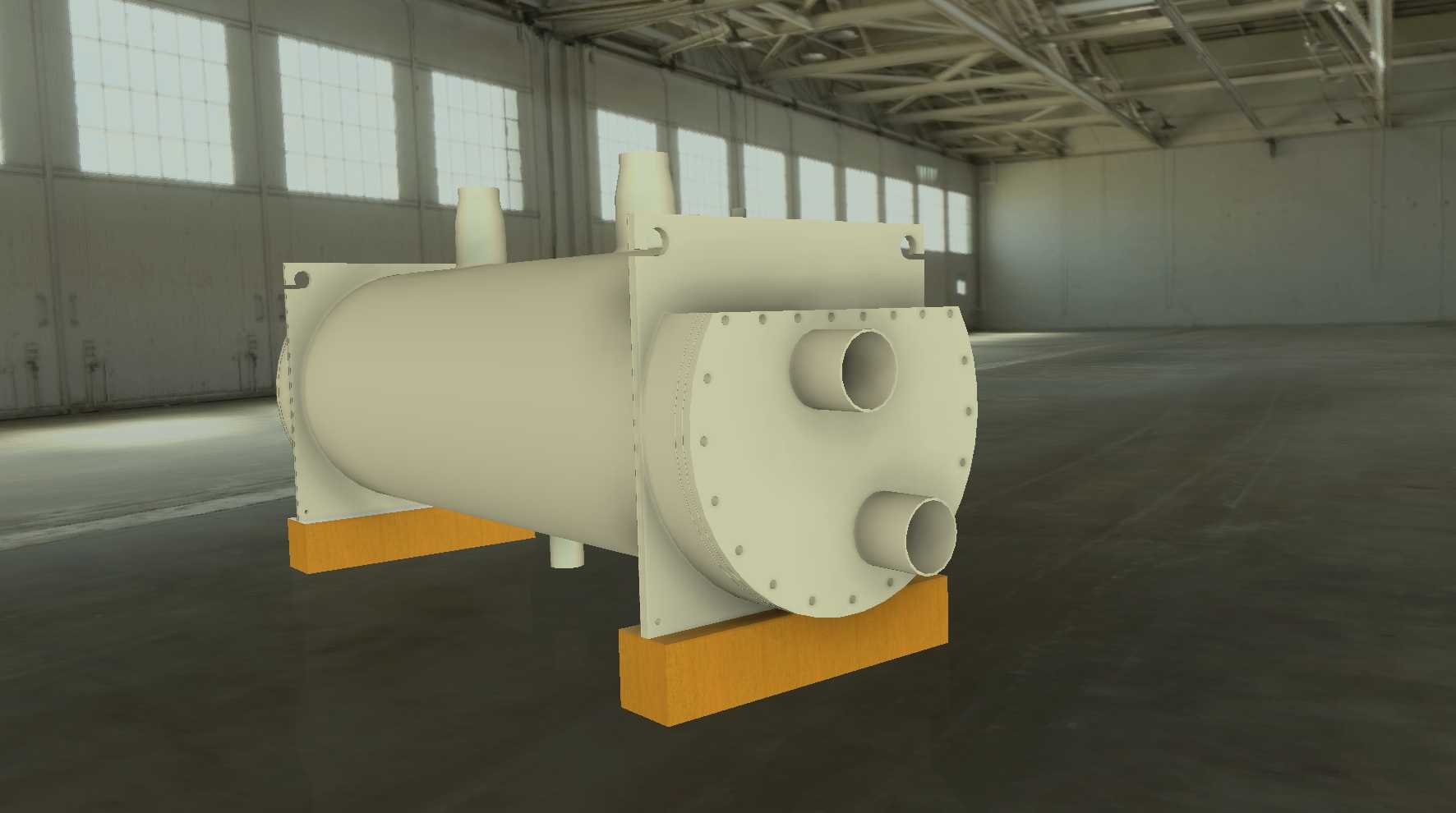

从安装边界来看，该蒸发器整体为卧式长筒结构，支撑脚的安装孔位间距、筒体直径、各接口的伸出长度与方位都做了标准化适配，能够直接匹配同冷量段的冷冻机组安装框架，不需要额外做管路转接调整；设备顶部的接口高度、侧面阀件的安装空间都预留了足够的操作余量，方便现场安装时完成管路焊接、阀件装配与检测仪表的接线调试，安装过程不需要对设备本体做二次切割、焊接改动，能够直接集成到成套制冷机组中，缩短机组的装配调试周期。设备整体重心落在底部两个支撑脚的中心区域，安装固定后稳定性强，即使在机组运输、运行振动的工况下也不会出现偏移、倾斜的问题，适配工厂车间、冷链机房等多种安装环境的地面承重条件。
