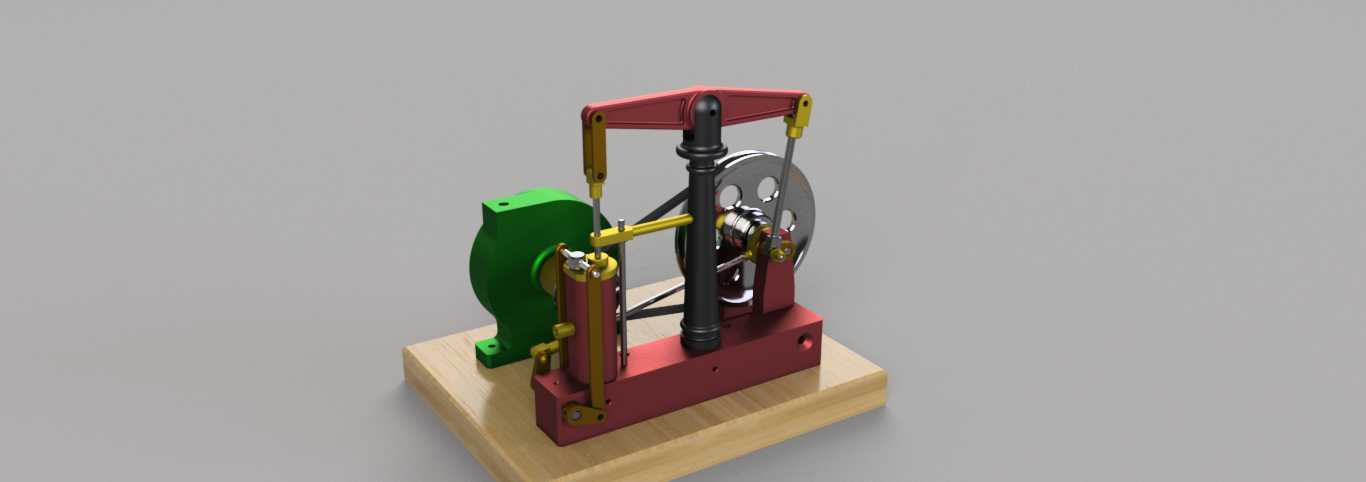

卧式横梁结构蒸汽驱动离心泵装置

该装置是将蒸汽动力输出与离心式流体输送功能整合为一体的经典机械结构，在工业发展早期的厂区流体输送、小型供水系统、矿山辅助排水等场景中有着广泛的应用，无需外接电力驱动，仅依靠蒸汽供给即可独立完成流体加压输送作业，适配无稳定电力供应的作业场景，也可作为教学演示设备直观展示热机能量转换与泵类工作的联动原理。从实际用途来看，该装置通过蒸汽做功产生的往复动力，经传动机构转换为离心泵叶轮的旋转动力，可完成清水、低粘度工业流体的加压输送，在早期小型加工厂区中常被用于生产循环水输送、工位供水增压，也可在小型蒸汽动力系统中作为配套流体输送单元，适配低压蒸汽管网的动力输出条件。从功能特性来看，该装置采用卧式横梁作为核心传动承载结构，将蒸汽缸的竖直往复运动通过横梁铰接结构传递至传动侧，联动飞轮储能结构平衡往复运动的转速波动，再经曲柄连杆机构将往复运动转换为旋转运动，直接驱动离心泵的叶轮轴转动，整套传动链结构紧凑，动力传递路径清晰，飞轮的配重设计可有效降低蒸汽做功的脉冲冲击，让泵的输出压力更趋平稳，离心泵端采用蜗壳式流道设计，可在较低转速下实现稳定的流体增压，适配蒸汽动力低转速大扭矩的输出特性。从设计思路来看，整套结构优先考虑动力传递的可靠性与安装维护的便捷性，卧式横梁采用对称铰接布局，两侧导向柱保证横梁运动的直线度，避免偏磨导致的动力损耗；蒸汽缸与泵体分置横梁两侧，重量分布均衡，降低底座的承载应力；所有铰接点均采用可拆卸销轴连接，日常维护时可快速拆解更换密封件与磨损件，无需整体拆解设备；底座采用实木承托结构搭配金属安装底板，既可以吸收设备运行时的振动，也能保证各部件的安装同轴度要求。从外形尺寸与安装边界来看，该装置整体为台式小型结构，整体占地范围适配桌面安装需求，安装时需预留蒸汽管路接入空间、泵体流体管路的连接操作空间，设备运行时侧向飞轮与传动部件需预留安全防护距离，整体安装基础需保证水平，避免横梁运动出现卡滞，设备高度适配人工操作维护的站立操作高度，日常加注润滑脂、检查密封状态的操作点位均设置在设备外侧，无需拆解外罩即可完成日常维保作业。
