两款重载型液压绞车结构设计

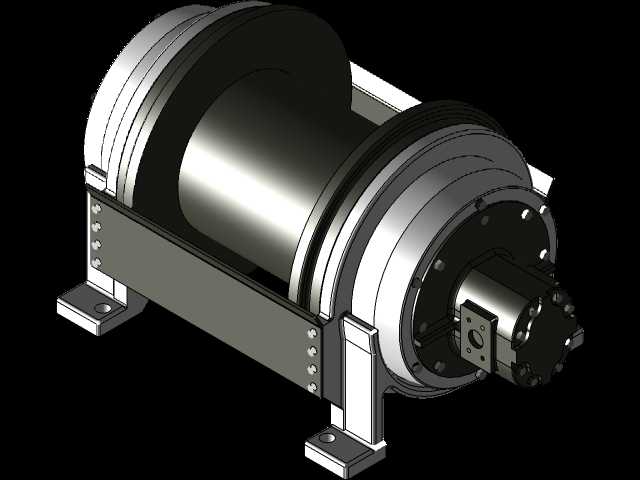

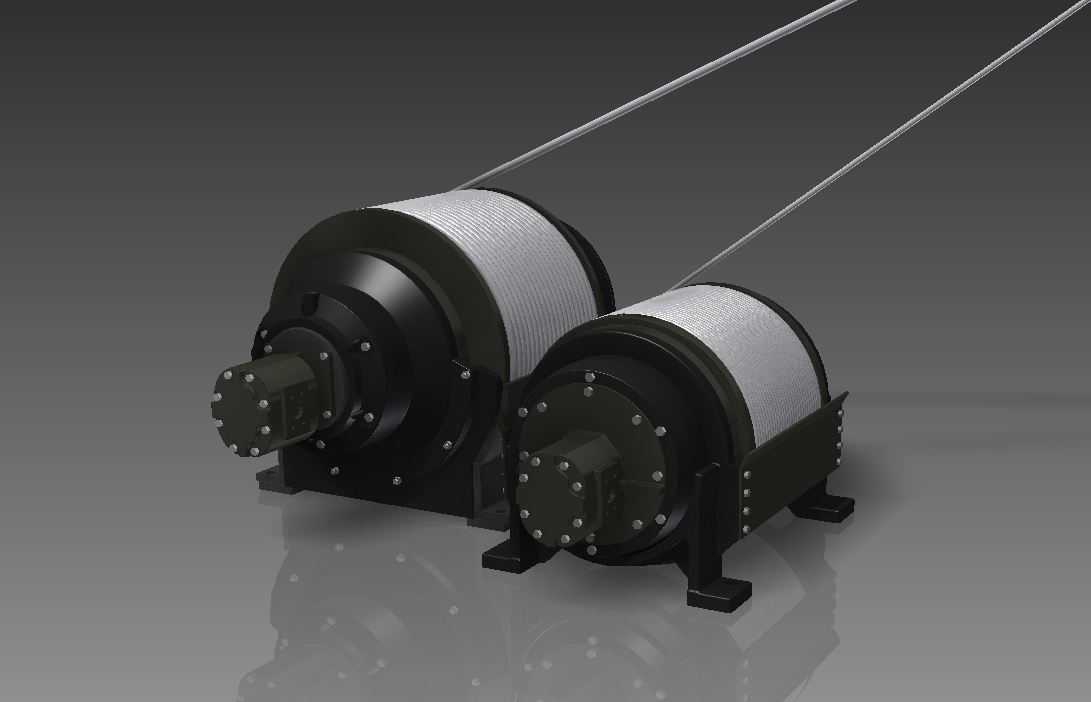

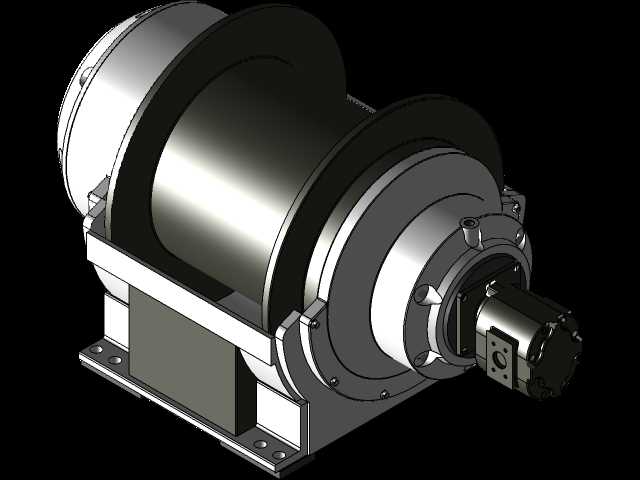

本次呈现的两款液压绞车，是面向重载起重、牵引作业场景开发的核心执行设备，可广泛适配工程起重机械、矿山牵引设备、海洋甲板机械、林业集材装备、重型救援车辆等多类作业场景，能够在复杂工况下完成大吨位载荷的收放、拖拽与定位作业，是重型装备作业系统中负责动力转换与载荷牵引的核心部件。两款绞车分别对应不同的载荷适配等级，可根据作业场景的额定牵引需求灵活选型，无需额外改动安装基座即可完成同系列不同规格产品的替换，大幅降低了装备配套的适配成本。两款绞车均采用轴向柱塞液压马达直接驱动卷筒的传动结构，省去了多级减速的冗余传动环节，既压缩了设备整体的轴向安装尺寸，又减少了传动过程中的动力损耗，让液压系统输出的扭矩能够更直接地传递到卷筒部位，保障重载牵引过程中的动力输出稳定性。卷筒部分采用多层缠绕设计，表面做了防滑耐磨处理，能够适配对应规格的钢丝绳缠绕作业，避免大载荷收放过程中钢丝绳出现乱绳、咬绳、过度磨损的问题，有效延长钢丝绳的使用寿命。设备的端盖连接部位采用高强度螺栓圆周均布锁紧结构，能够承受大扭矩输出过程中的径向载荷冲击，避免长期重载作业下连接部位出现松动、形变的问题。底部的安装支座采用一体化铸造后机加工成型，预留了标准规格的安装螺栓孔位，可直接与装备的安装基座通过螺栓刚性连接，安装定位基准统一，无需现场额外做配焊、打孔处理，大幅缩短现场安装调试的周期。在设计过程中，两款绞车分别匹配对应尺寸的钢丝绳卷筒，卷筒的容绳量、额定静张力均经过严谨的力学核算，当卷筒材质选用常规低碳钢时，可精准控制卷筒自身重量，在保障结构强度满足重载作业要求的前提下，尽可能降低设备自重，减少配套装备的无效载荷负担。设备的密封结构采用多道耐油橡胶密封圈组合设计，能够适应户外高湿、多粉尘、温差变化大的作业环境，避免外界杂质进入液压驱动腔室造成部件磨损，同时防止液压油出现渗漏问题，降低日常维护的频次。整体结构布局紧凑，驱动端、制动端、卷筒主体的排布充分考虑了日常检修的操作空间，日常维护时无需整体拆解设备即可完成密封件更换、润滑油补充、紧固件校核等常规保养操作，能够有效降低设备全生命周期的使用成本。两款绞车可单独配置使用，也可成对搭配组成双卷扬牵引系统，满足大跨度、大吨位载荷的同步起升、牵引作业需求，适配更多复杂的重载作业场景。
