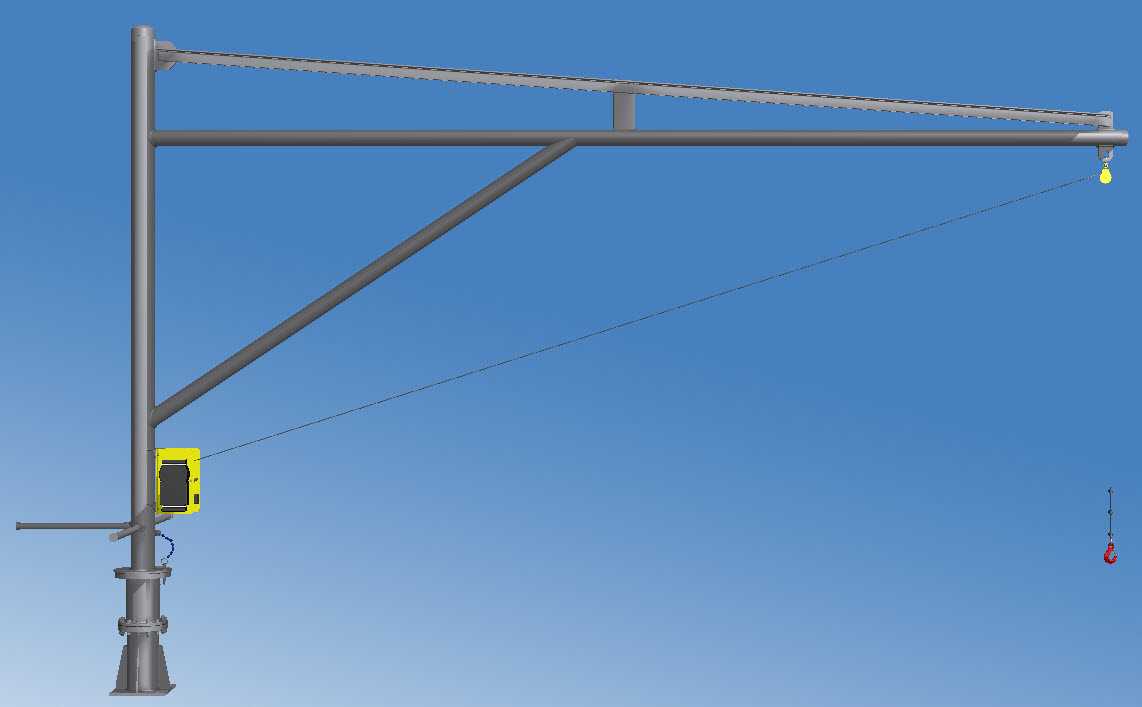

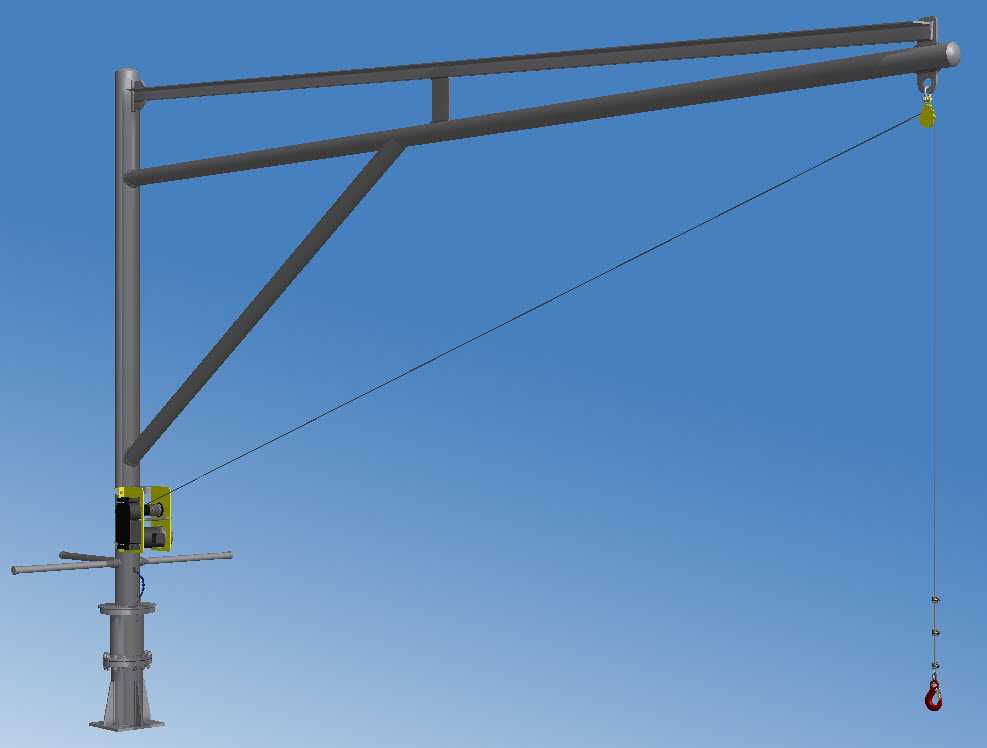

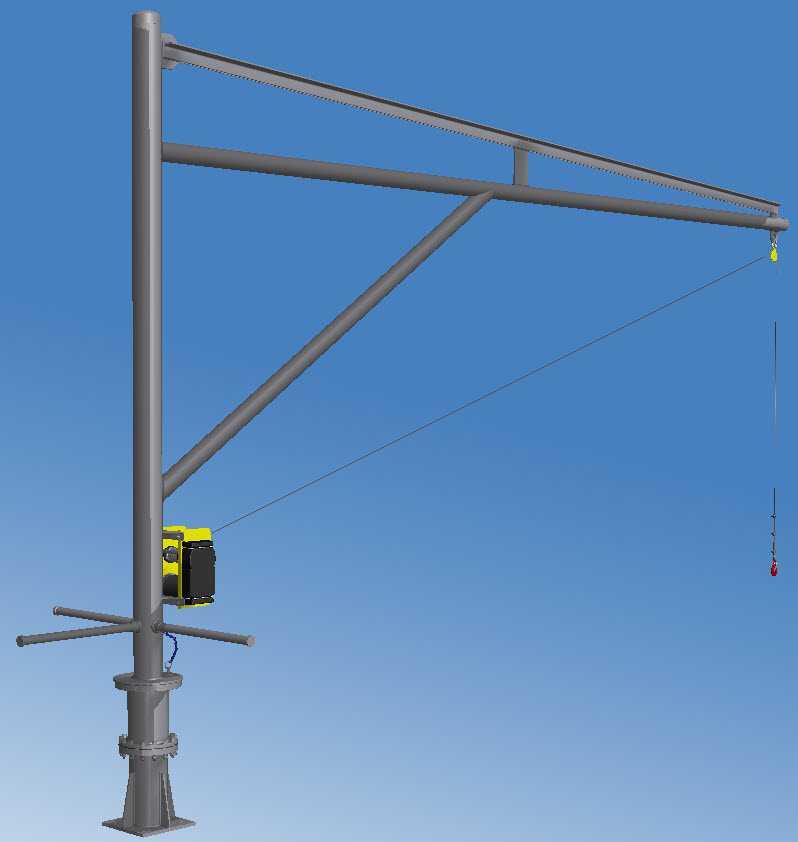

255kg级立柱旋臂式起重卷扬设备结构

这款起重卷扬设备主要面向车间内定点工位的物料转运、轻型工件吊装、设备检修辅助等作业场景，常见于机械加工车间、仓储库区、小型装配工位等无法部署大型桥式起重机的区域，能够覆盖以立柱为圆心的圆形作业范围，完成半径内任意点位的重物起吊与短距离水平转运，替代人工搬运重型工件，大幅降低作业人员的劳动强度，同时规避人工抬运重物带来的磕碰、砸伤等安全隐患。设备采用立柱式悬臂承载结构，底部通过法兰结构与地面基础刚性固定，能够承载额定255kg的起吊重量，悬臂采用桁架式斜撑加固结构，在保证整体结构刚度的同时尽可能降低自重，避免悬臂长时间负载出现下挠变形，悬臂末端设置有定滑轮导向结构，配合卷扬机构的钢丝绳收放实现重物的垂直升降，卷扬主机集成安装在立柱下部位置，既降低了悬臂端的承重负载，也方便日常对卷扬机构的维护与检修，设备还配套有手动回转的十字操作杆，作业人员可以轻松推动悬臂绕立柱旋转，配合起升动作将重物转运到作业范围内的指定位置。在设计层面，这款设备充分考虑了中小型作业场景的安装与使用需求，整体结构没有复杂的电控回转机构，依靠手动即可实现悬臂的回转调整，结构简单可靠，后期维护成本极低；悬臂的长度经过合理匹配，能够覆盖常见工位的作业半径需求，立柱的高度适配常规车间的层高要求，不会与车间内的管线、其他设备产生干涉；卷扬机构自带锁止功能，当起吊到指定高度后能够自动锁止钢丝绳，避免重物出现溜坠风险，吊钩配套有防脱卡扣，防止吊装过程中吊索滑脱。从安装边界来看，设备底部需要匹配对应尺寸的混凝土安装基础，保证地脚螺栓的锚固强度满足额定负载下的抗倾覆要求，安装时需要保证立柱的垂直度偏差在允许范围内，避免悬臂回转时出现卡滞，悬臂的回转范围内不能设置固定的遮挡障碍物，保证作业时悬臂能够顺畅转动，设备整体的外接供电线路可以沿立柱内部走线，既美观也能避免线路被吊装工件剐蹭破损，适配常规工业用电电压即可投入使用，不需要额外配置专用的供电设施，能够快速部署投产，非常适合小型加工企业、维修班组的日常吊装作业使用。
