1:24减速比大扭矩齿轮传动箱结构

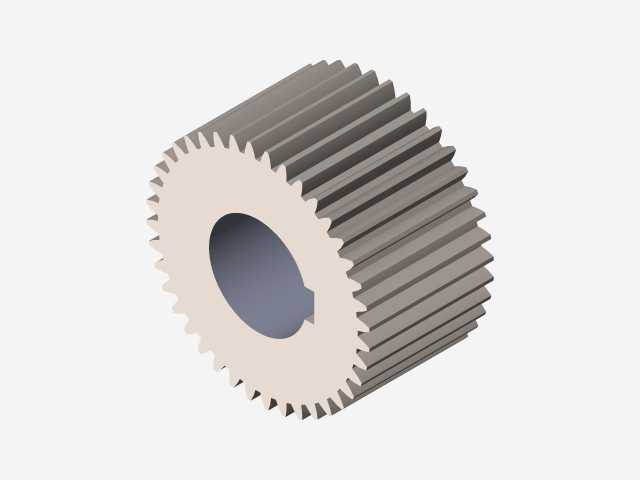

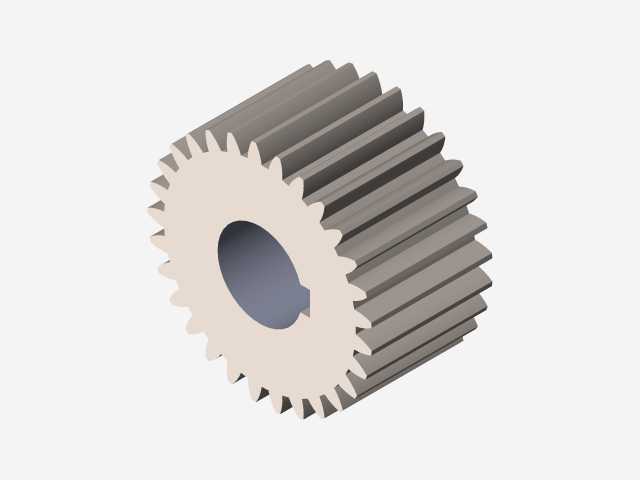

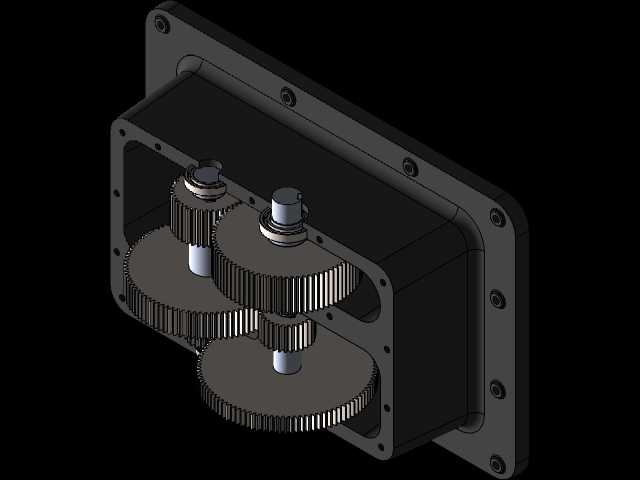

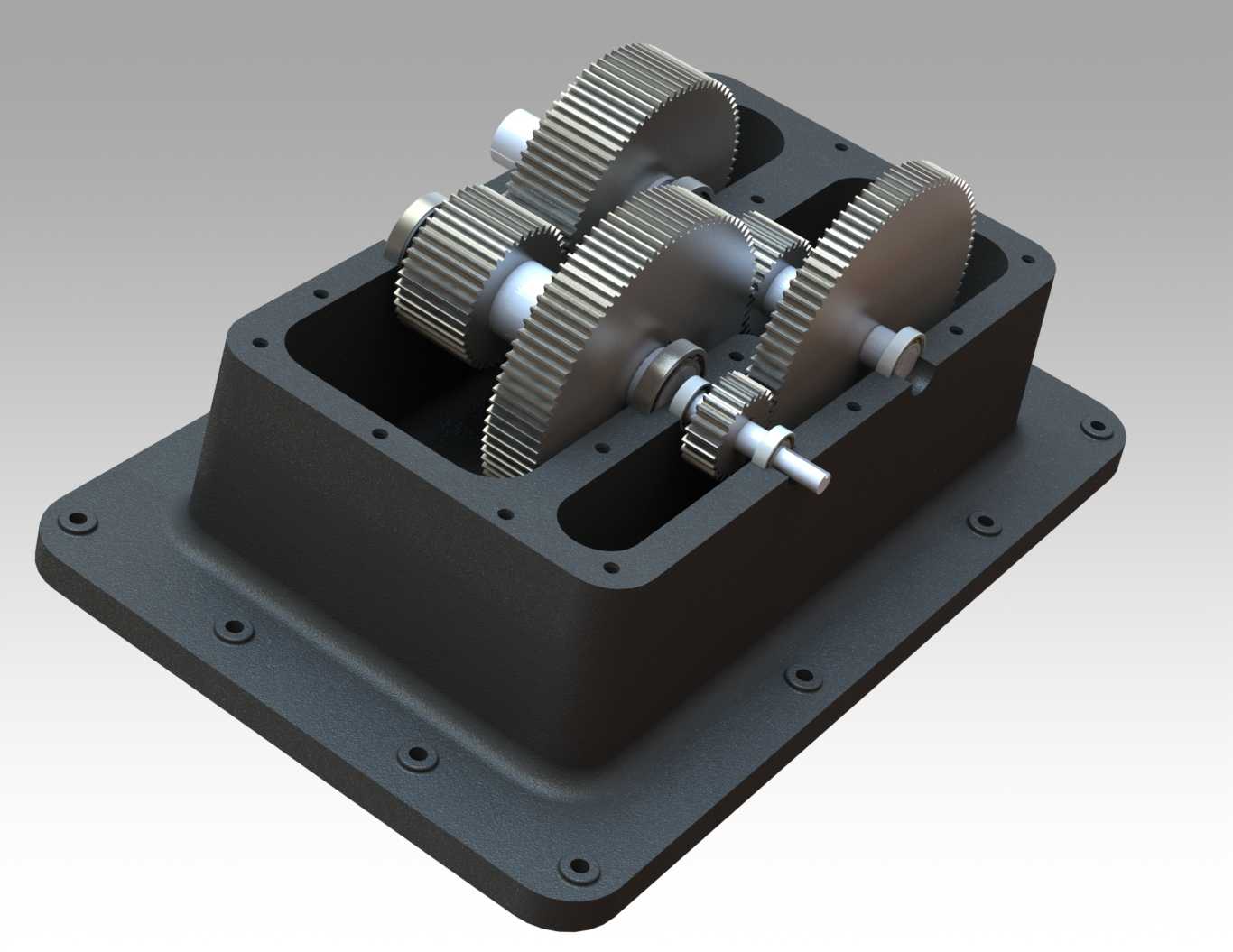

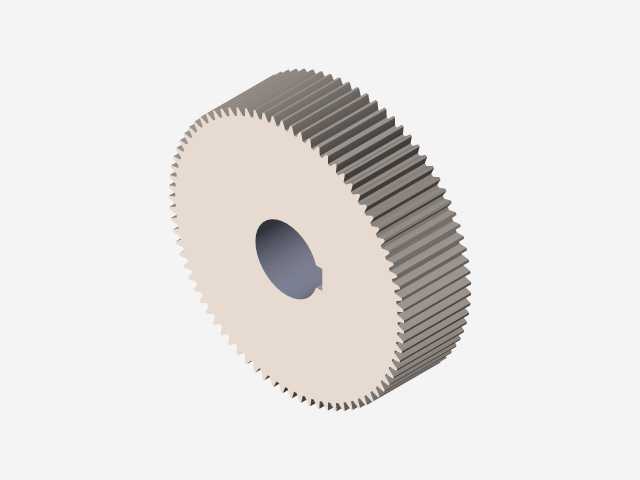

这款齿轮传动箱是机械传动系统里的核心动力转换部件，主要应用在各类需要降低输入转速、放大输出扭矩的工业场景中，常见于轻工生产线输送机构、小型自动化加工设备进给单元、农用辅助机具动力传输端、中小型物料提升装置等对传动平稳性有稳定要求的场合，能够适配常规转速的动力输入源，把原动机输出的高转速低扭矩动力，转化为作业端需要的低转速大扭矩动力，匹配执行机构的实际负载需求。从功能特性来看，该齿轮箱采用多级圆柱齿轮啮合传动结构，实现1:24的固定减速比，传动过程中动力传递效率稳定，齿轮啮合间隙控制在合理区间，运行过程中传动噪音低，负载状态下的齿轮啮合冲击小，能够持续稳定输出放大后的扭矩，满足常规工况下连续作业的传动需求。箱体采用底座一体式的敞口式设计思路，上部为齿轮容纳腔，下部带一体化安装法兰底座，这种设计既能够给内部齿轮、传动轴提供足够的安装容纳空间，保证各齿轮副的啮合位置精度，也能通过底座上的预留安装孔实现快速定位固定，降低现场安装的对位难度。在结构设计上，内部齿轮按照传动路径依次排布，从输入轴端的小齿轮开始，通过逐级啮合的大、小齿轮配对，逐步完成转速降低与扭矩放大的过程，每根传动轴的支撑位置都对应箱体的轴承安装位，保证轴系运行的同轴度，减少轴系挠曲变形带来的齿轮偏磨问题。箱体的安装边界设计充分考虑了通用安装场景的适配性，底座法兰上的安装孔沿底座轮廓均匀分布，能够适配多数常规安装支架的孔位尺寸，箱体上部的腔体外缘预留了箱盖连接的固定孔位，后期可以配套密封箱盖实现润滑脂或者润滑油的密封存储，满足不同润滑方式的使用需求，输入轴与输出轴分别从箱体对应侧壁伸出，轴伸端的位置设计预留了密封件与联轴器的安装空间，方便用户根据自身使用场景配套对应的连接部件与密封结构，无需对箱体主体进行二次加工即可完成装配对接。
