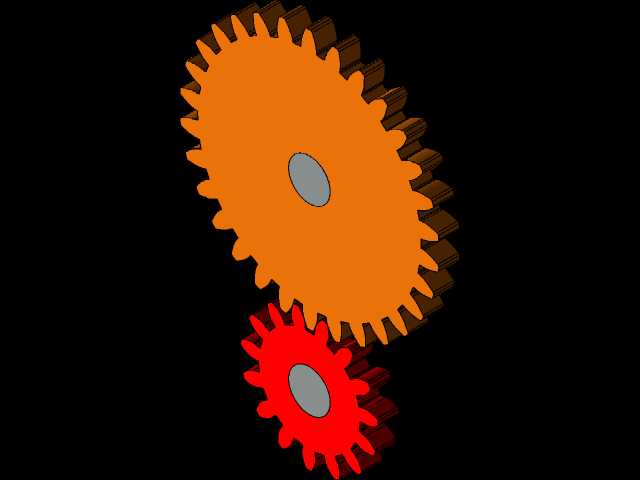

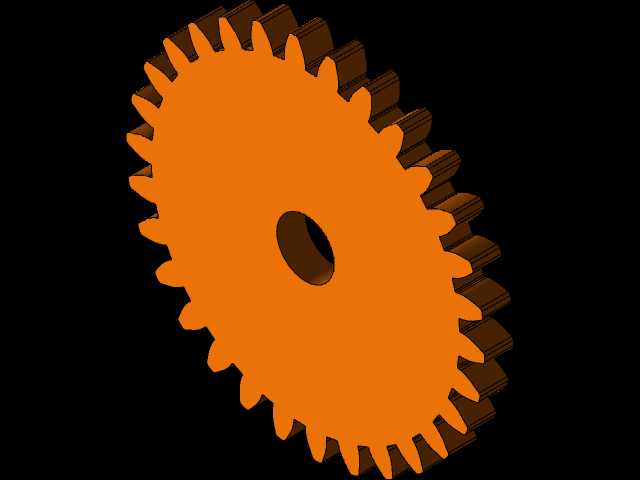

Solidworks中的方程驱动渐开线直齿圆柱齿轮齿形

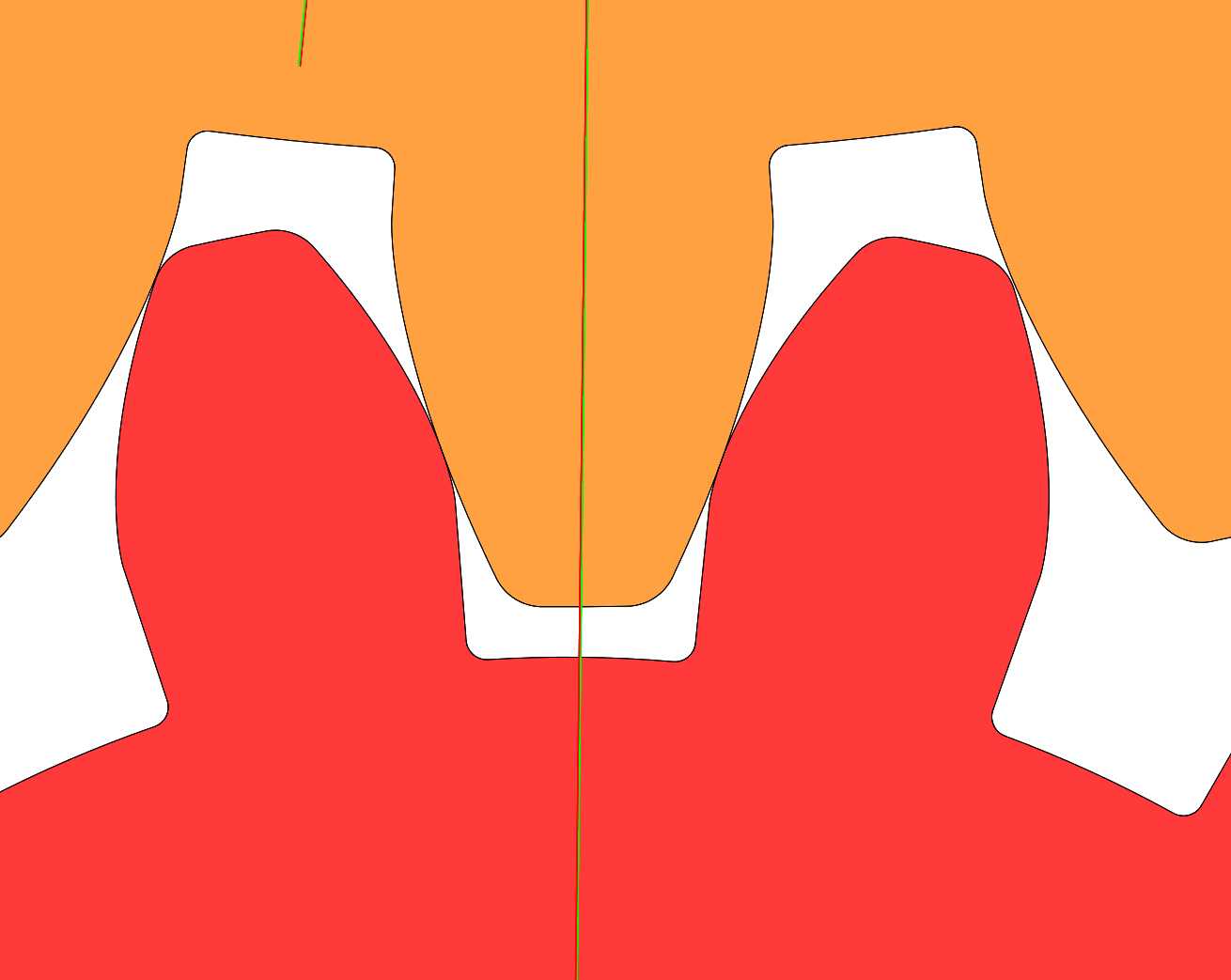

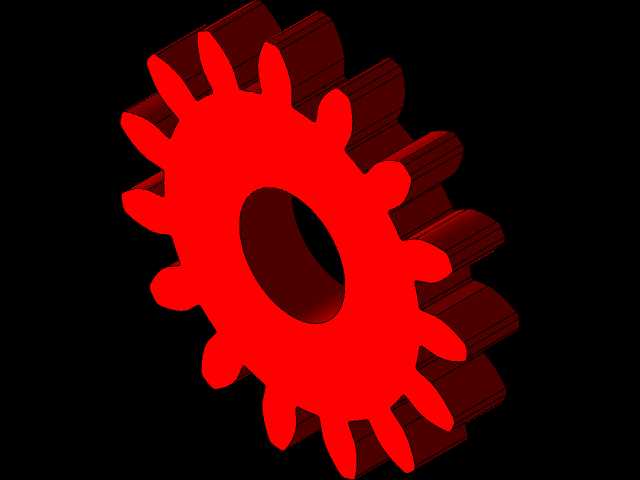

这是一个由方程式驱动的真正渐开线齿形。它似乎是一个稳定的模板。如果输入值超出了它的计算能力，它可能会“中断”。但如果它真的坏了，只需将值更改为“在范围内”的值或它可以计算的值。也许顶端弧度或根部弧度太大了。或者牙齿太少。或者压力角太大。玩这些值直到你得到你想要的。注意：模板是为用户在Solidworks中输入以下全局变量设置的：“PD”=2.932*2---中径“PA”=20---压力角“N”=30---齿数“TipR”=.05---尖端半径“RootR”=.02---根部半径用户也可以更改：“a”=1/“DP”--附录“b”=1.25/“DP”---齿根通过改变“1”或“1.25”，计算如下：“angela”=360/（“N”*2）--angela“angelb”=“angela”/2---angelb“DP”=“N”/“PD”---径节“OD”=“PD”+（2*“a”）---外径“DR”=（“PD”/2）--“b”----齿根半径“angelc”=”D2@SketchICL" ---全局变量的角度草图尺寸：“ArcLen@SketchICL"= "TanLen@SketchICL""D1@CirPattern9“=”N“---齿数”D1@Fillet2“=”RootR“---根半径”D1@Fillet1“=”TipR“--齿尖半径渐开线参数“方程驱动曲线”参数中的定义form:Xt = ("D1@SketchICL“/2）*（cos（t）+t*sin（t））Xy=（“D1@SketchICL“/2）*（sin（t）-t*cos（t））t1=0t2=1注：我这样做是为了在给定的中径和齿数下使用齿轮。（这些值对我使用这些齿轮的设计至关重要。）同时注意：可以使用“非标准”压力角，对于我电火花加工的型材。一个标准的PA可以输入，这将是刚刚好。（但我可以改变它到任何工程/看起来不错，因此我没有必要坚持一个标准的压力角由于标准刀具）注：这个齿轮是为用户输入的中径，齿数和；压力角。这限制了可以利用的比率。对于啮合齿轮的齿，需要具有相同的齿宽，并且只有特定的组合或传动比才允许1:1、1:2……（对于给定的齿数和；中径）此模型可以修改为一个齿轮模板，该模板具有用户输入的直径中径和齿数，以确定中径---“PD”=“N”/“DP”
