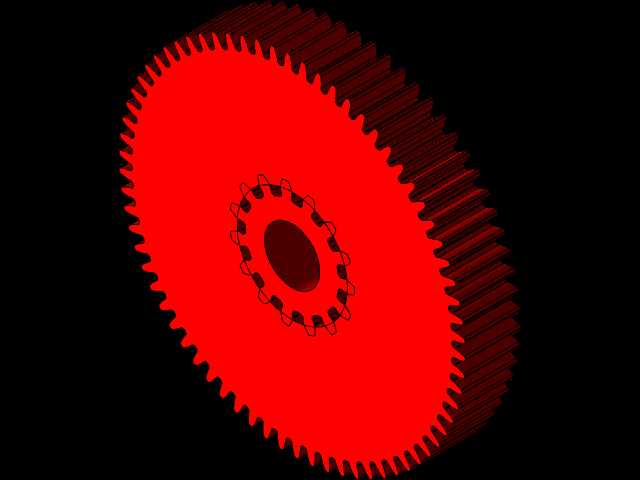

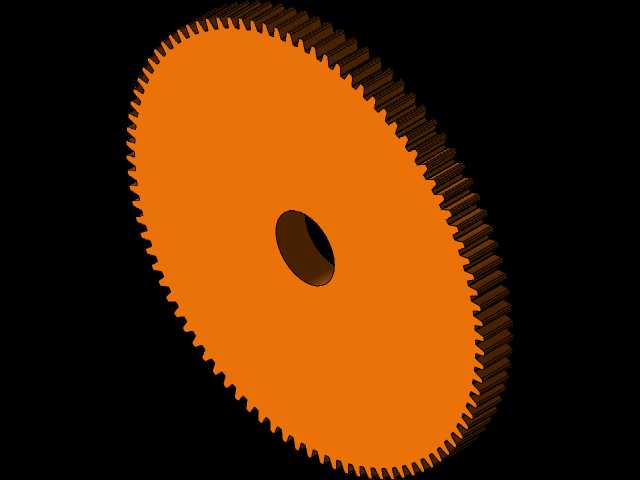

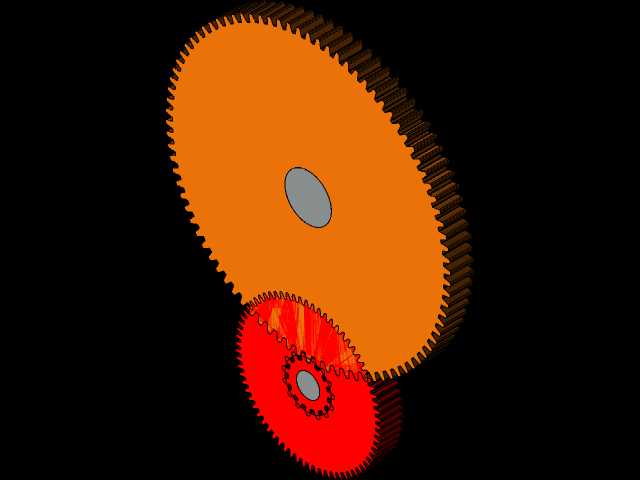

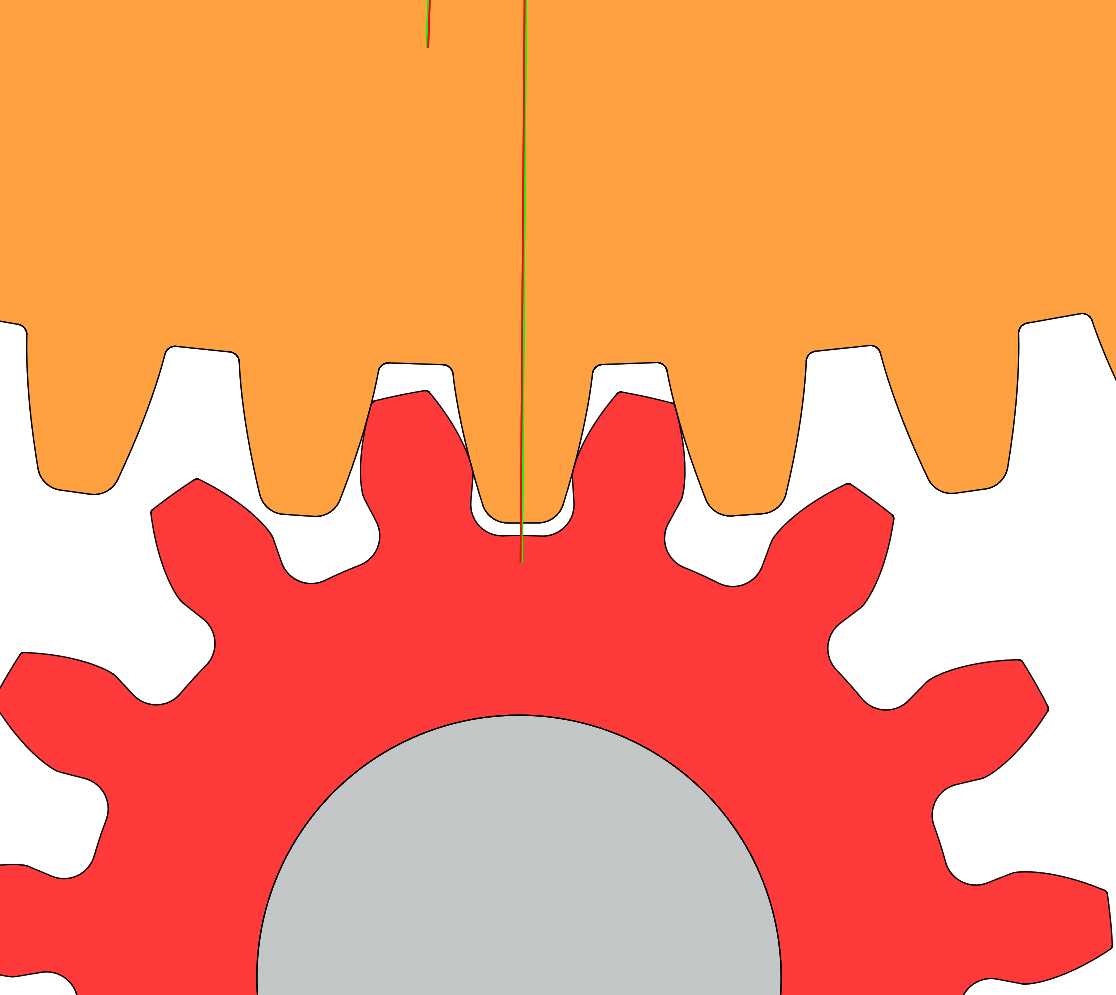

等径齿距齿轮\

方程驱动渐开线直齿圆柱齿轮齿形这是一个具有由方程驱动的真正渐开线齿形的齿轮“压力角”作为用户输入它似乎是一个稳定的模板。如果输入值超出了它的计算能力，它可能会“中断”。但如果它真的坏了，只需将值更改为“在范围内”的值或它可以计算的值。也许顶端弧度或根部弧度太大了。或者牙齿太少。或者压力角太大**************************************************************************对于大Gear:Note：在Solidworks中为用户输入下列全局变量设置模板：“N”=90----齿数“DP”=15----径节“PA”=15----压力角“TipR”=.025'齿尖半径“RootR”=.01'根半径用户也可以更改：“a”=1/“DP”----附录“b”=1.25/“DP”----Dedendumby改变“1”或“1.25”计算如下：“angela”=360/（“N”*2）--angela“angelb”=“angela”/2----angelb“PD”=“N”/“DP”----中径“OD”=“PD”+（2*“a”）----外径“DR”=（“PD”/2）—“b”----齿根半径“angelc”=”D2@SketchICL“----角度草图全局变量的维度：“ArcLen@SketchICL"= "TanLen@SketchICL""D1@CirPattern9“=”N“----齿数”D1@Fillet1“=”TipR“----尖端半径”D1@Fillet2“=”RootR“----根半径”D1@Fillet3“=”RootR“--根半径渐开线参数“方程驱动曲线”参数中的定义form:Xt = ("D1@SketchICL“/2）*（cos（t）+t*sin（t））Xy=（”D1@SketchICL“/2）*（sin（t）-t*cos（t））t1=0t2=1******************************************************************************************ear:Note：在Solidworks中为用户输入以下全局变量设置模板：“N”=15----齿数“DP”=15----径节“PA”=15----压力角“TipR”=.005----齿尖半径“RootR”=.03----齿根半径“RootRAR”=.02----齿根卸压角Rad“RootRA”=10----齿根卸压角用户还可以更改：“a”=1/“DP”----齿顶“b”=1.18/“DP”----通过更改“1”或“1.18”，如下所示：计算：“angela”=360/（“N”*2）--angela“angelb”=“angela”/2----angelb“PD”=“N”/“DP”----中径“OD”=“PD”+（2*“a”）----外径“DR”=“PD”/2—“b”----齿根半径“angelc”=”D2@SketchICL“----全局变量的角度草图尺寸：”ArcLen@SketchICL"= "TanLen@SketchICL""D1@CirPattern1“=”N“---齿数”D1@Fillet1“=”TipR“----尖端半径”D1@Fillet2“=”RootR“----根半径”D2@SketchICLE“=”DR“----齿根半径”D3@Sketch2“=”DR“----齿根半径”D1@Sketch2“=”RootRAR“----根部浮雕角度Rad”D2@Sketch2“=”RootRA“--根部浮雕“角度”D4@Sketch2“=”RootRA“----齿根卸压角渐开线参数“方程驱动曲线”参数中的定义form:Xt = ("D1@SketchICL“/2）*（cos（t）+t*sin（t））Xy=（”D1@SketchICL“/2）*（sin（t）-t*cos（t））t1=0t2=1***************************************************************************************注：小齿轮中有全局变量：“齿根卸压角Rad”和“齿根卸压角”，因此当小齿轮（小齿轮）与大齿轮啮合时，会有间隙(根据需要调整值）
