小型教学实验用低速风洞结构设计

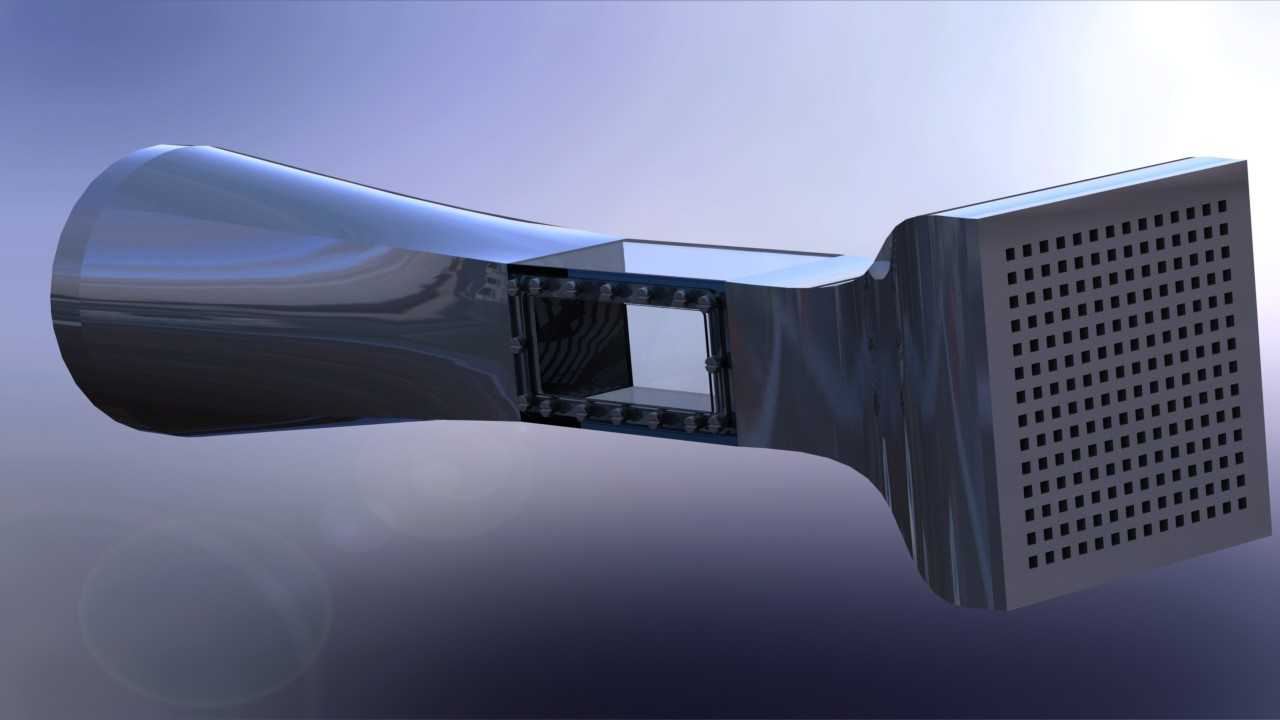

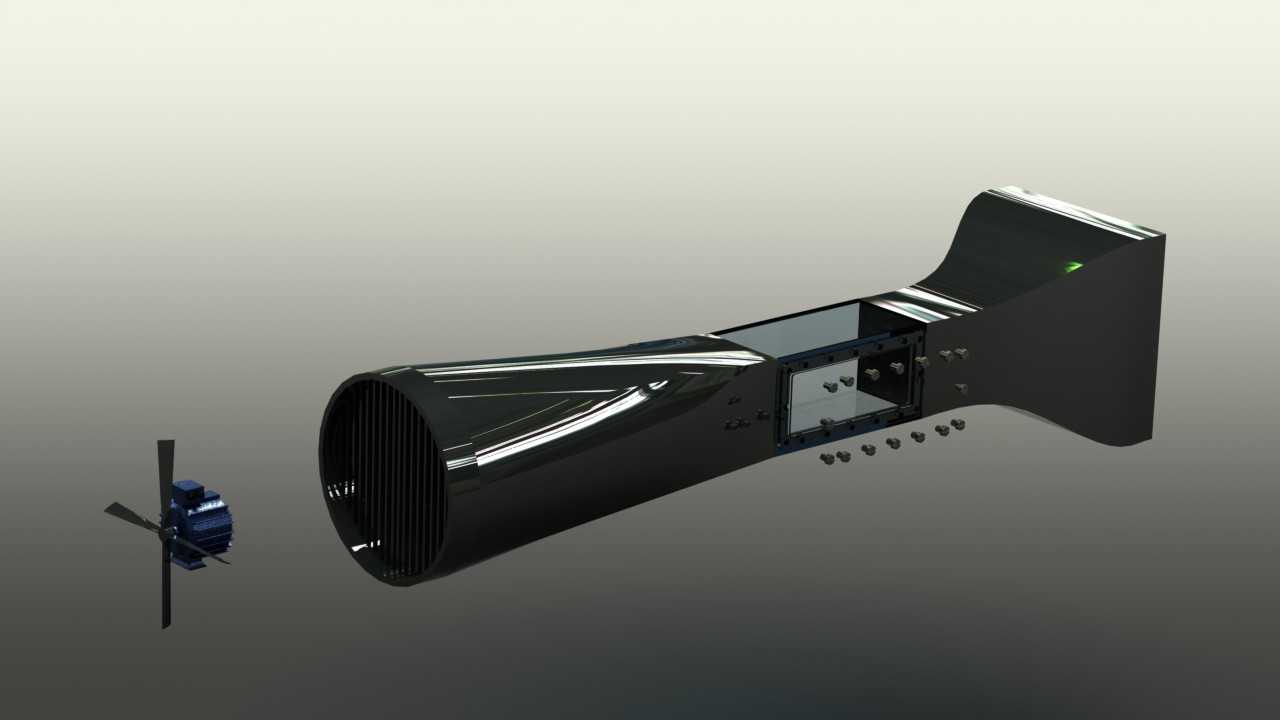

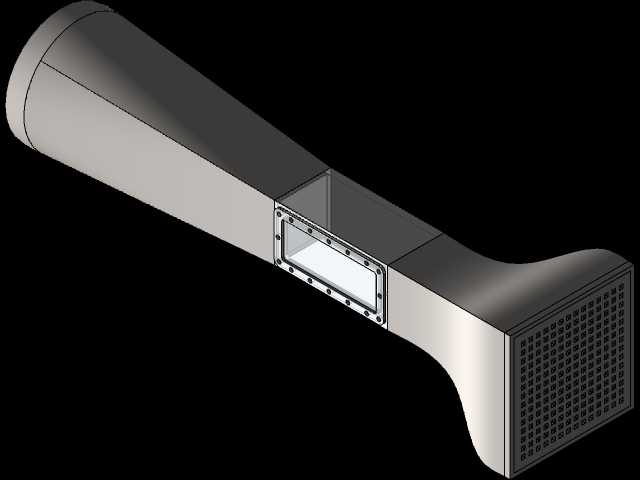

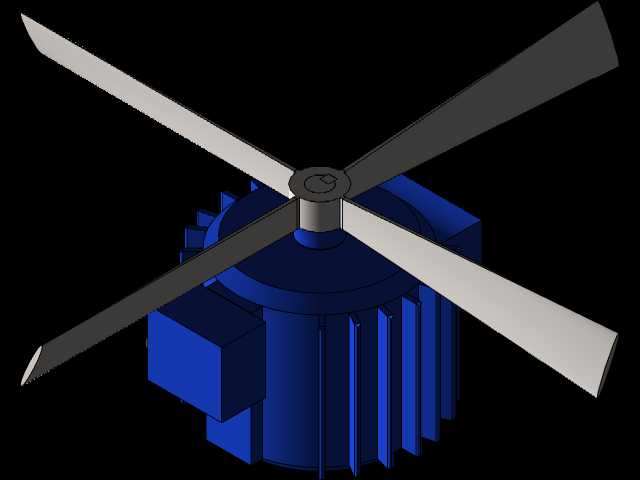

这款小型风洞主要面向高校流体力学教学、小型飞行器气动特性验证、低风速流场观测类实验场景，可满足本科教学演示、科创团队小型模型气动测试、简易流场可视化实验的实际使用需求，能够在有限的实验空间内搭建稳定的低速均匀流场，为各类小尺寸被测件提供可控风速的测试环境。设备整体采用收缩段-试验段-扩散段的经典低速风洞流道布局，进气端设置整流格栅与稳流结构，能够打散进气端的紊乱涡流，让进入收缩段的气流保持均匀稳定的初始状态；收缩段采用平滑过渡的曲面构型，按照流场加速规律设计壁面曲率，可在尽可能降低流动损失的前提下，将气流平稳加速至试验段所需的风速区间，避免壁面气流分离导致的流场畸变。中间的试验段采用透明观察窗设计，可直观观测被测件周围的流场状态，方便搭配烟雾发生器、流速传感器完成流场可视化、表面风压测试、小型翼型升阻特性测试等实验操作，试验段侧壁预留了标准化的传感器安装位与被测件装夹接口，可快速固定不同类型的测试模型，无需额外加工适配工装。设备配套独立的动力单元，采用轴流风扇作为风源，风扇与风洞主体采用分体式布局，可通过减震结构降低动力振动对流场稳定性的干扰，动力端与扩散段平滑衔接，扩散段采用逐步扩大的通流截面设计，可有效降低气流出口流速，减少出口端的流动湍动，同时降低风洞运行过程中的气动噪音。在安装边界上，设备整体采用卧式长轴布局，整体长度适配常规实验室桌面摆放需求，底部预留了水平调节支脚的安装位置，可在不平整的实验台面上调整流道水平度，保证流道轴线与动力输出轴线保持同轴，避免因安装偏斜导致的流场偏斜；设备进气端预留了足够的进气缓冲空间，出气端与墙面或遮挡物保持安全距离即可满足安装要求，无需额外搭建专用的风洞实验室基础设施，非常适合教学场景下的快速部署与灵活使用。设计过程中重点优化了流道壁面的拼接结构，所有流道内壁接缝处做平滑过渡处理，避免凸起或台阶引发的局部涡流，同时在壁面预留了测压孔的安装位置，可根据实验需求拓展流道内的多点风速监测功能，兼顾基础教学使用与拓展性实验需求。
