带连接管路立式红色膨胀容器结构设计

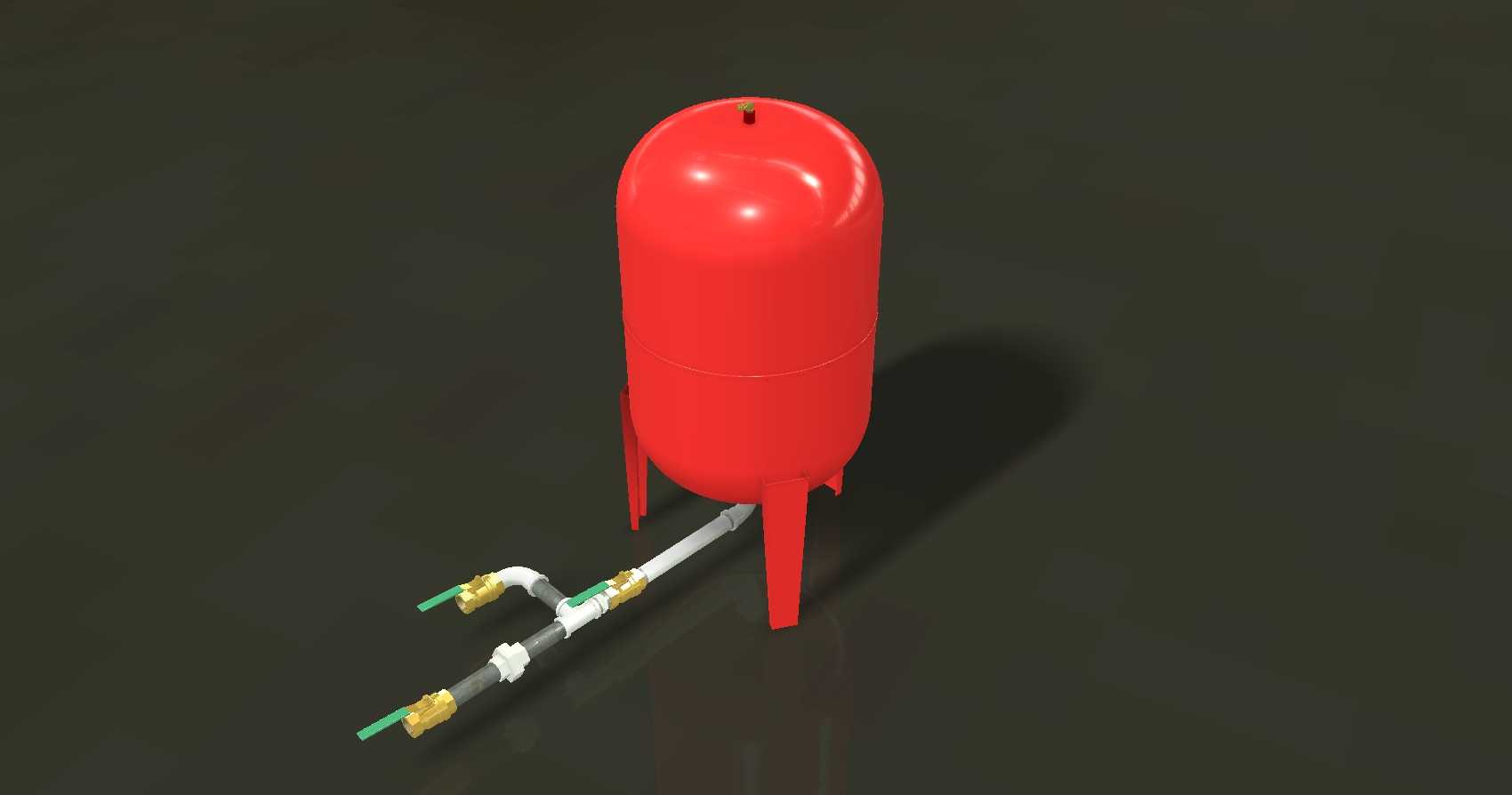

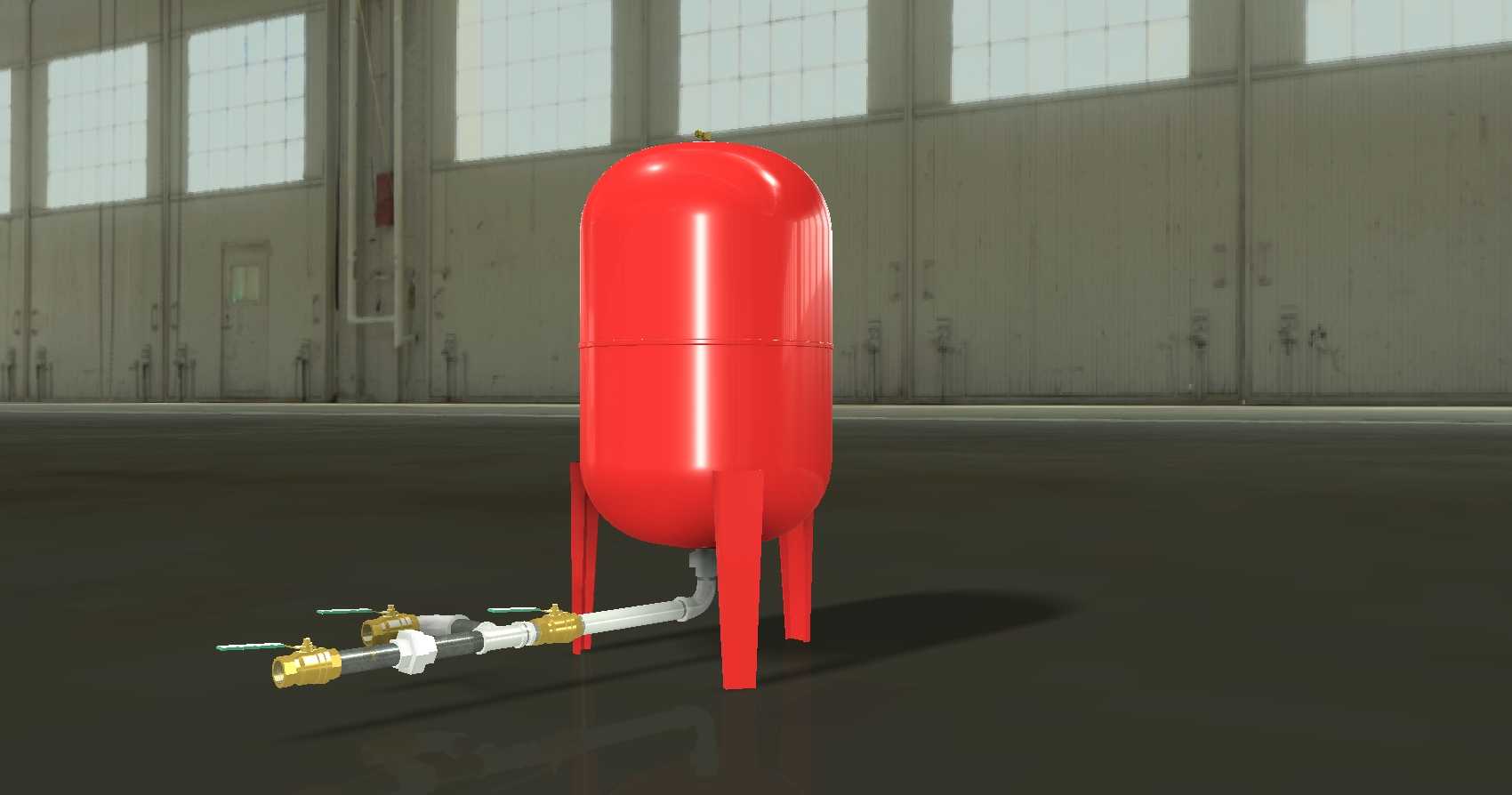

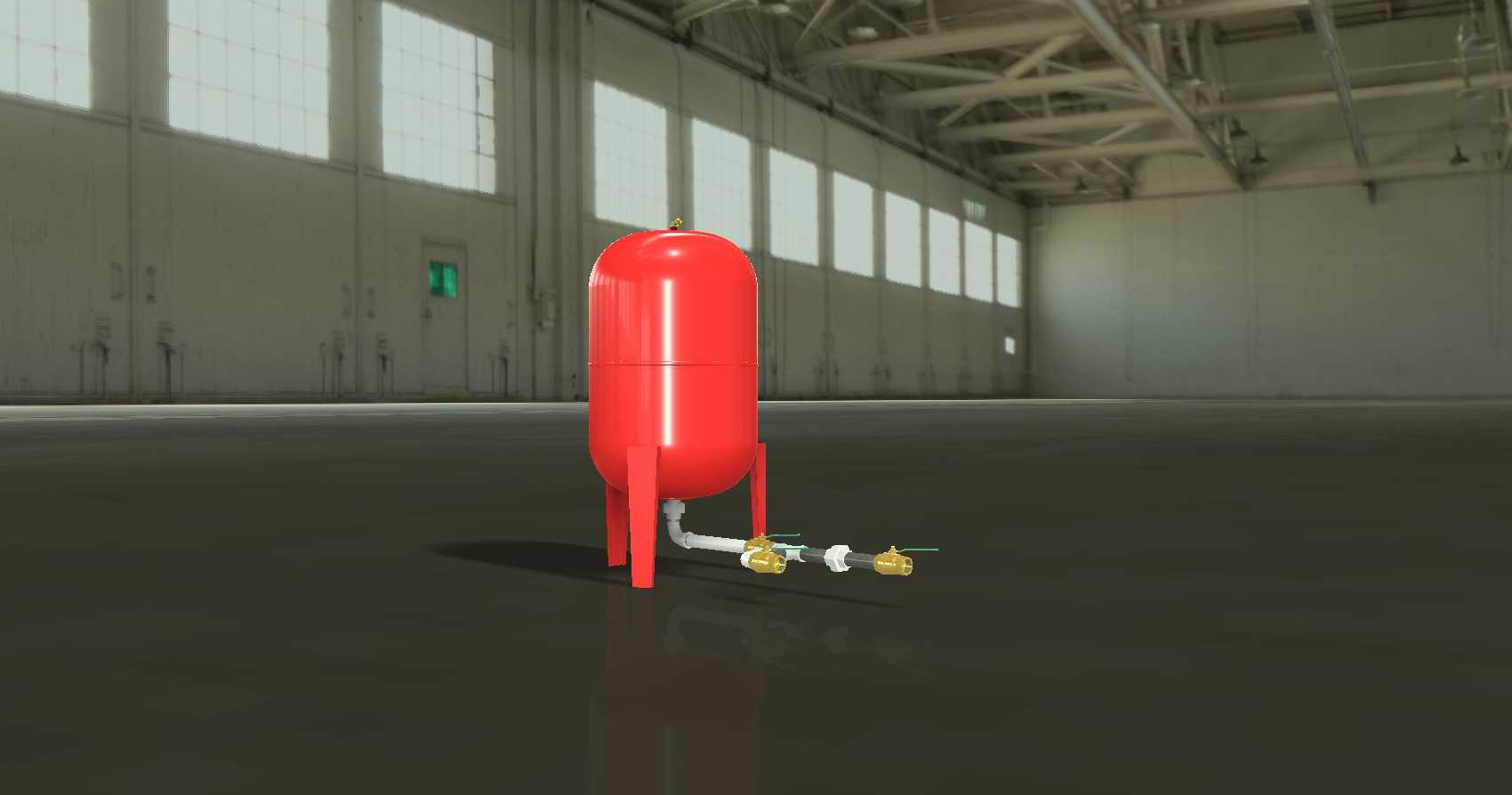

这款带连接管路的立式膨胀容器，主要应用于闭式水循环供暖系统、中央空调水系统、小型工业供水稳压回路中，承担系统容水量调节、压力波动缓冲的核心作用，能够有效吸纳水介质受热后产生的膨胀体积，避免系统压力异常升高触发安全泄放，同时在系统水温下降、容积收缩时及时补充存水，维持管路内压力稳定，防止负压进气导致的管路气蚀、循环不畅问题。从结构设计来看，主体采用立式椭圆封头圆柱形罐体构型，底部搭配三根均匀分布的支腿作为支撑结构，支腿与罐体下封头采用焊接式连接，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在混凝土基础或钢制设备机架上，安装时需保证罐体垂直度偏差不超过千分之三，避免长期承压出现应力集中。罐体下部引出的连接管路集成了控制球阀、过渡接头、连接软管等组件，管路接口采用标准管螺纹设计，可直接与现场供水主回路的旁通接口对接，无需额外加工转接件，管路上配置的阀门可实现罐体与主回路的通断控制，方便后续检修维护时切断介质通路，无需排空整个系统的存水。设计过程中充分考虑了现场安装的边界条件，罐体整体径向尺寸控制在常规设备安装预留空间范围内，支腿的跨距经过力学核算，既保证满水状态下的支撑稳定性，又不会占用过多安装平面空间，管路引出方向设置在罐体侧下方，避开了底部安装操作空间，方便现场人员进行管路对接和阀门操作。罐体外部采用亮红色防腐涂层处理，既符合工业管路中承压设备的色标识别要求，也能在潮湿的设备间环境中起到防锈蚀作用，延长设备整体使用寿命。在功能设计上，罐体内部预留了足够的气室空间，利用气体的可压缩性实现压力缓冲，连接管路的通径经过流量匹配计算，能够保证膨胀水的顺畅进出，不会出现通路过小导致的压力响应滞后问题，整体结构紧凑，集成度高，可直接作为成套供水、供暖设备的配套稳压部件使用，也可单独用于现有系统的扩容改造。
