小型教学实验用收缩型风洞结构设计

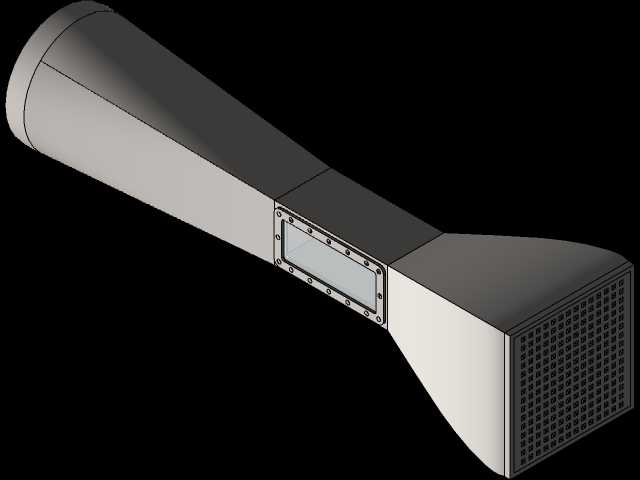

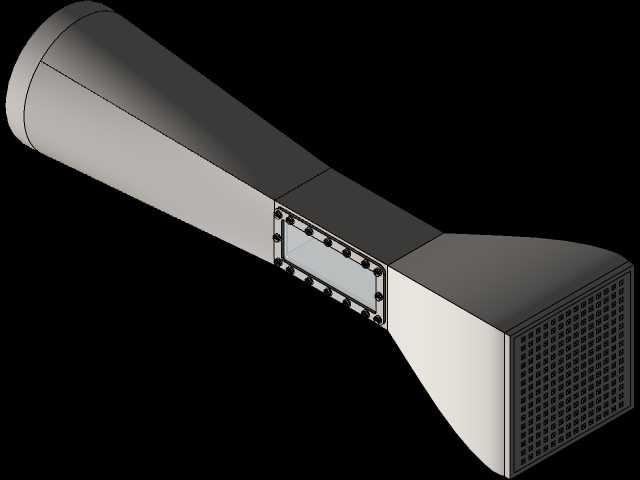

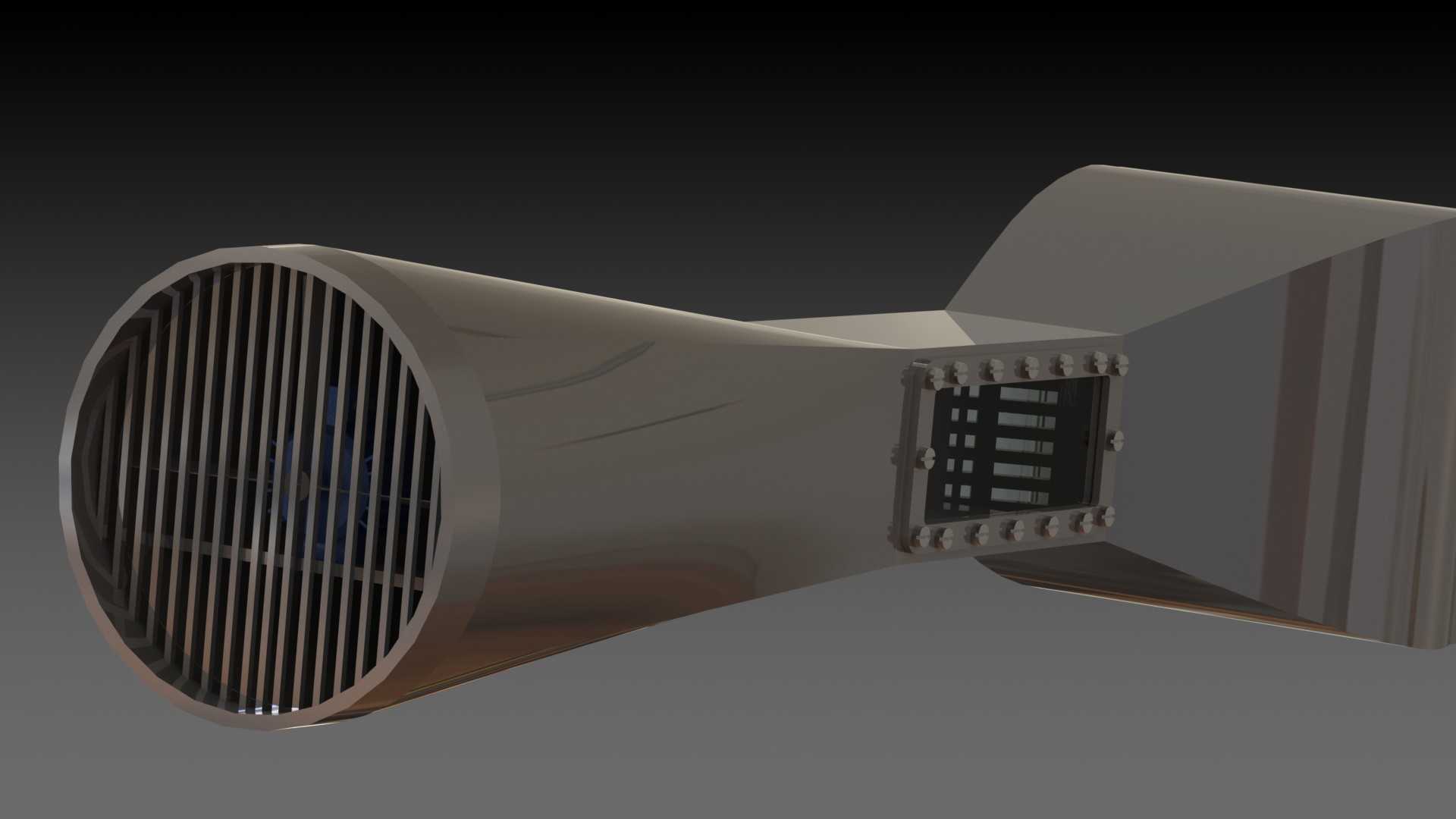

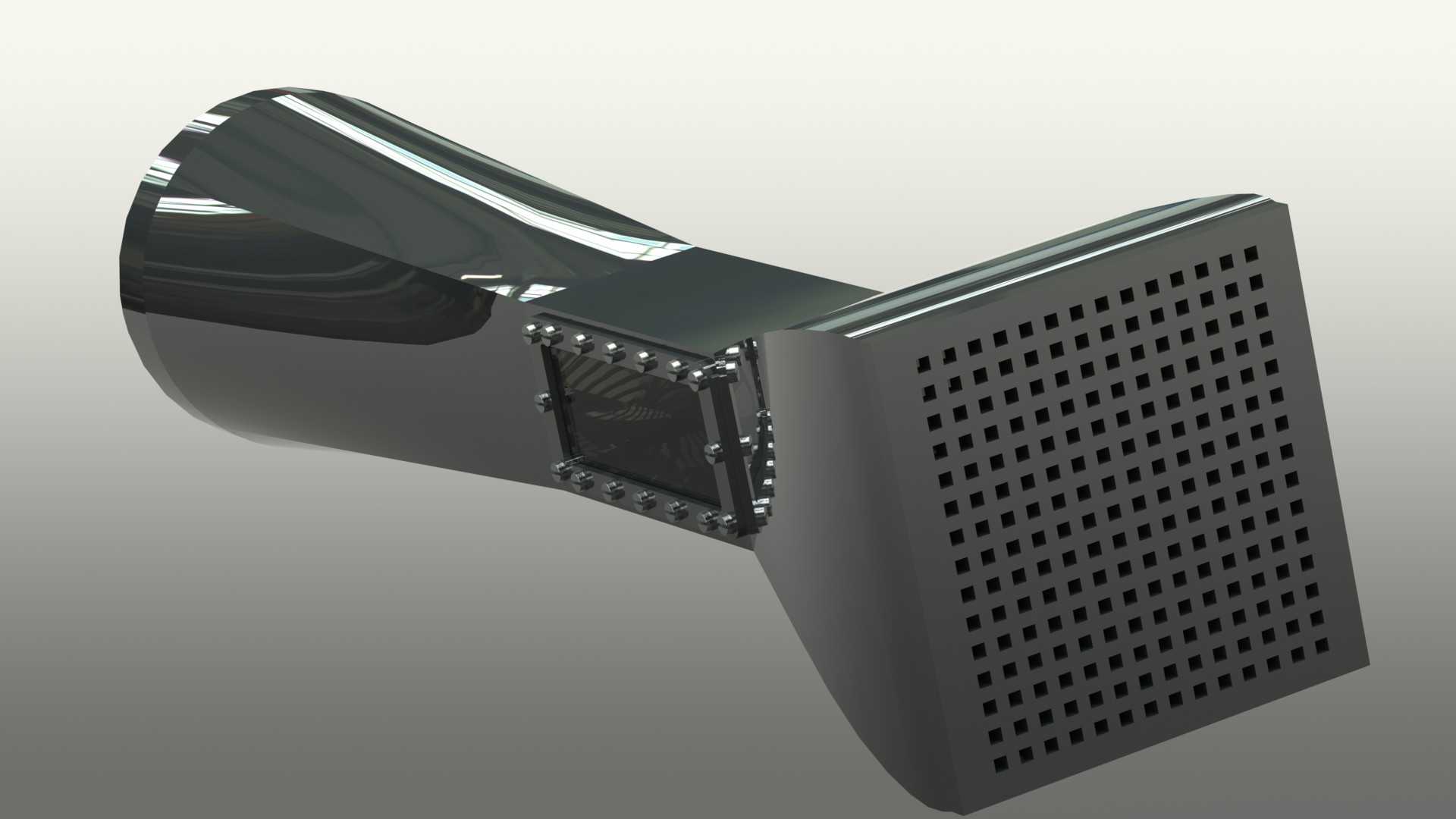

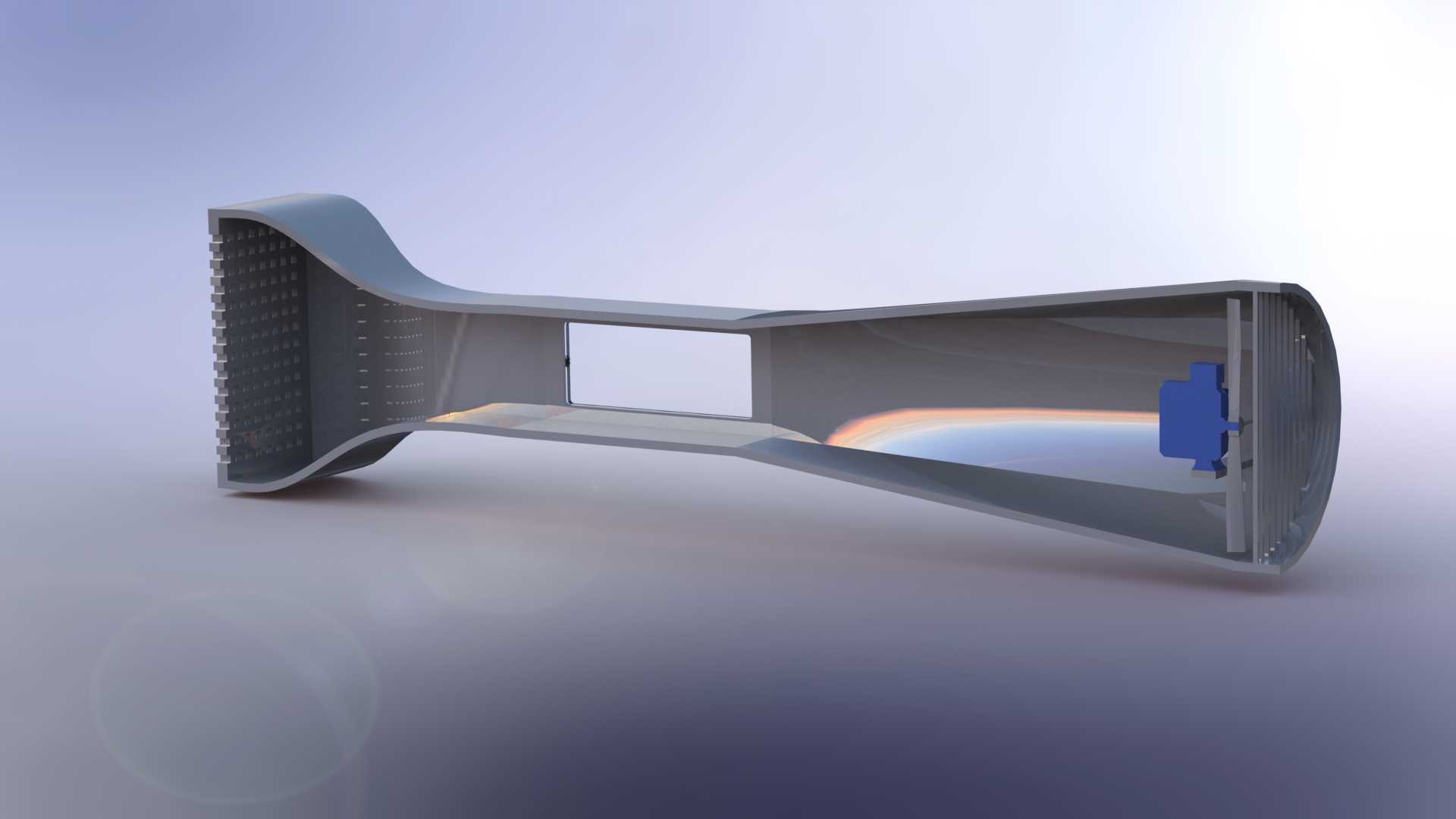

本次设计的收缩型风洞结构，主要面向高校流体力学教学实验、小型产品气动性能测试场景，可完成基础流场观测、低速气流阻力测试、小型翼型气动特性验证等实验任务，适配教学实验室有限的场地空间，无需大型土建配套即可完成搭建使用。该风洞整体采用轴向对称的收缩-扩张流道构型，入口段设置整流格栅结构，可对进入流道的杂乱气流进行梳理，消除大尺度涡流，保证进入收缩段的气流均匀稳定；收缩段采用平滑过渡的曲面构型，按照维氏曲线设计收缩型面，可在较短的轴向距离内实现气流平稳加速，避免气流在壁面发生分离，保证试验段区域的气流湍流度控制在较低水平，满足基础实验的流场品质要求。流道中部设置方形透明观察窗，可配合烟雾发生器、粒子图像测速设备完成流场可视化观测，方便实验人员直观观察气流绕流被测物体的流动状态，适配教学场景下的演示需求；出口段集成安装位，可适配小型轴流风机提供动力，无需额外定制专用动力部件，降低整体搭建成本。在安装边界设计上，该风洞整体采用卧式轴向布局，底部预留平整安装基面，可直接固定在标准实验工作台面上，无需额外制作大型支撑机架，整体轴向长度适配常规实验室的摆放空间，流道进出口预留足够的气流缓冲距离，避免进风口气流扰动、出口气流回流影响实验段流场稳定性。结构设计上采用分段拼接的构型，整流段、收缩段、试验段、扩张段均可独立拆分，方便日常清理流道内部、更换不同规格的整流网、调整试验段的测试夹具，适配不同尺寸被测物件的测试需求；流道内壁做光滑过渡处理，所有拼接位置做平齐密封处理，避免台阶、缝隙引发的局部涡流干扰流场品质，壁面厚度兼顾结构刚度与轻量化需求，在风机运行的振动工况下不会发生明显形变，保证流道尺寸精度长期稳定。该风洞可覆盖低速气流测试区间，能够满足本科阶段空气动力学、流体力学课程的基础教学实验需求，也可用于小型无人机部件、建筑缩比模型的初步气动性能验证，填补了小型低成本实验风洞的使用需求，相比大型工业风洞，其占用空间小、搭建成本低、操作维护简便，非常适合教学场景与小型研发团队的初步测试使用。
