带盐水循环功能的小型片冰生产设备结构

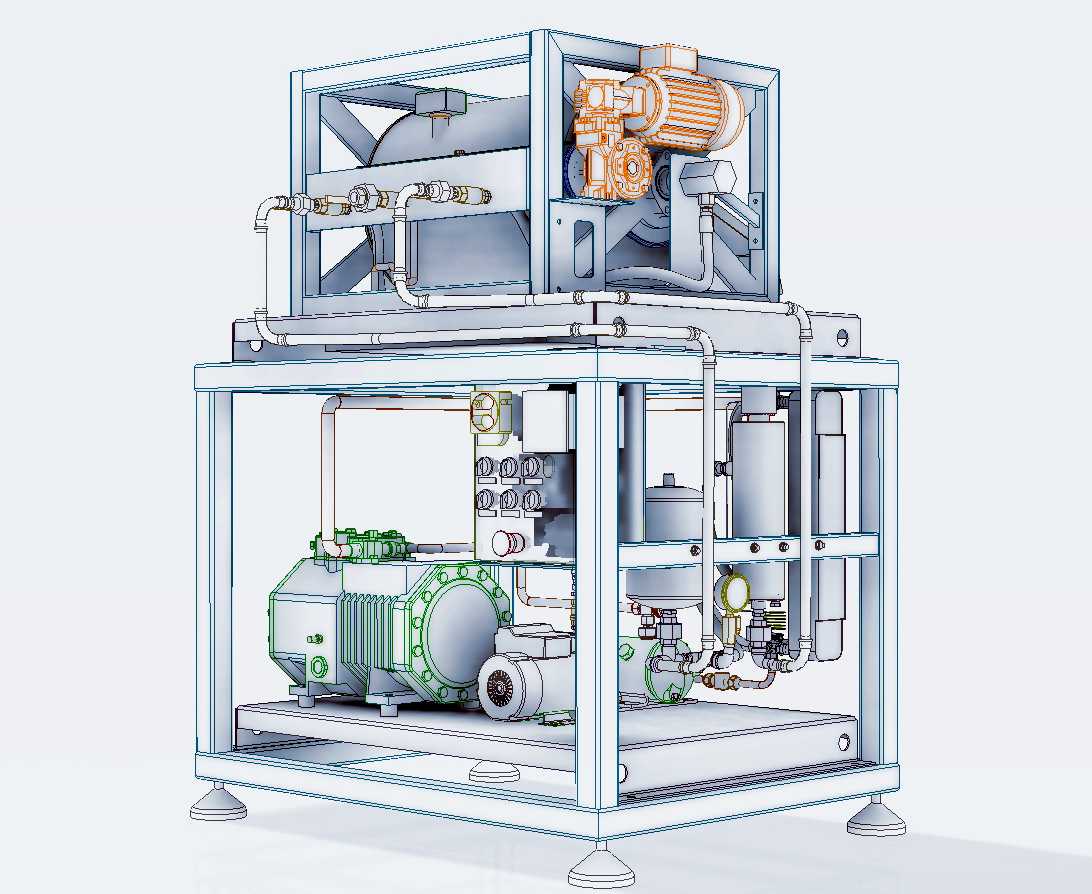

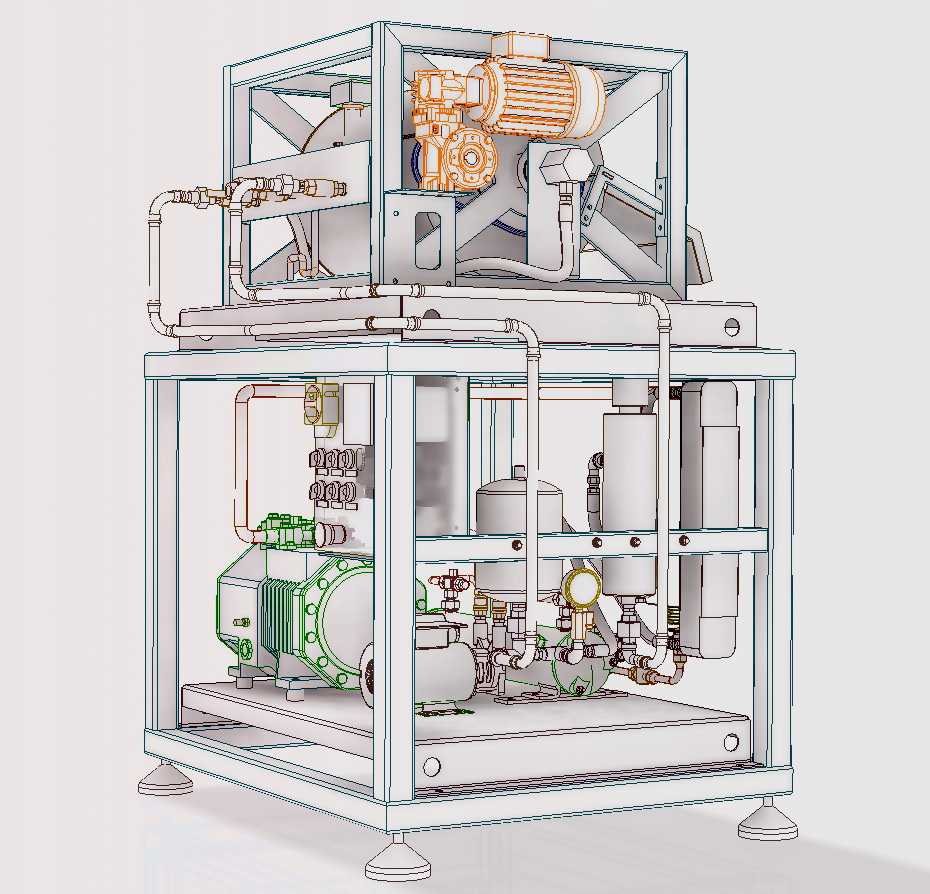

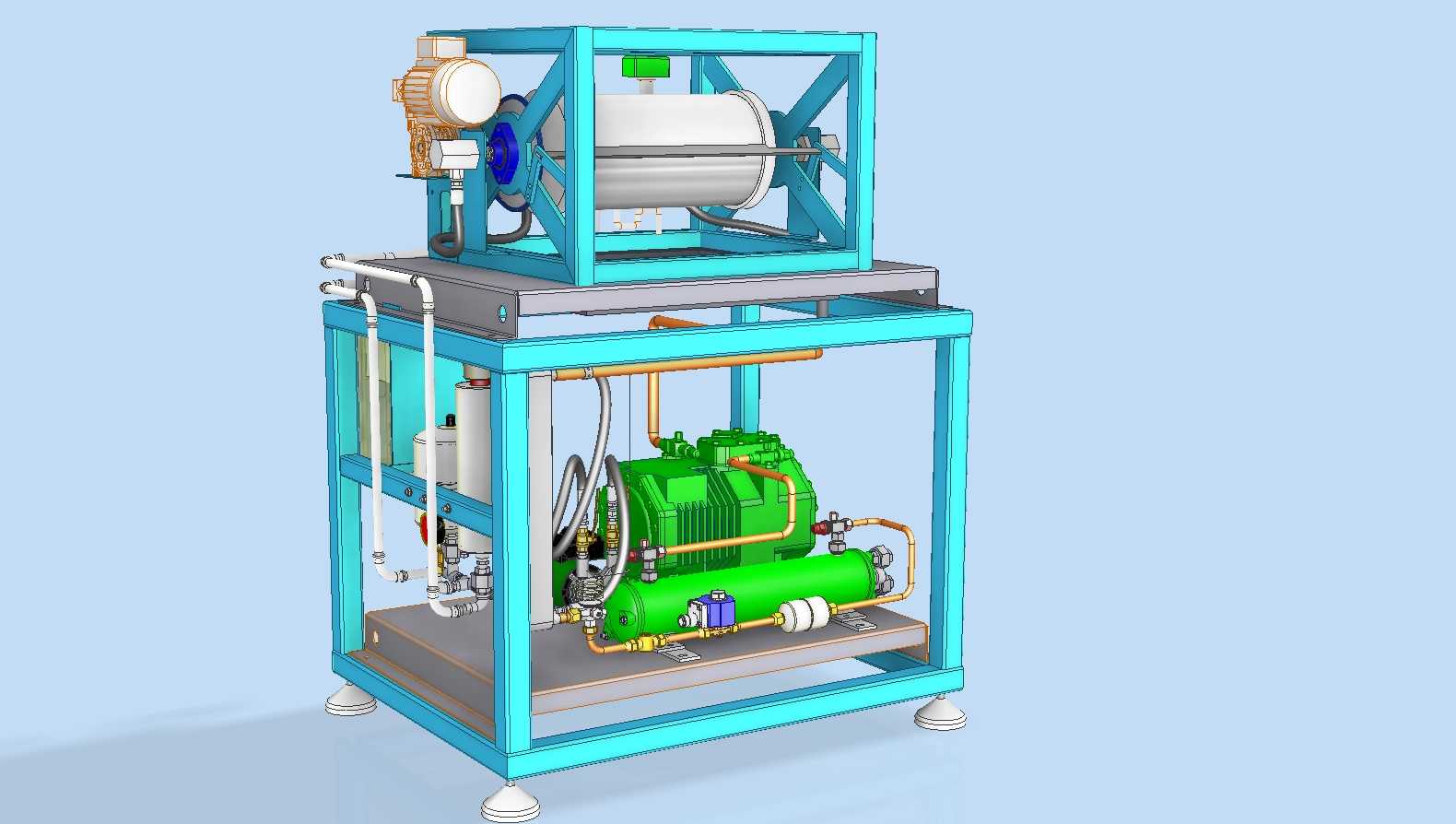

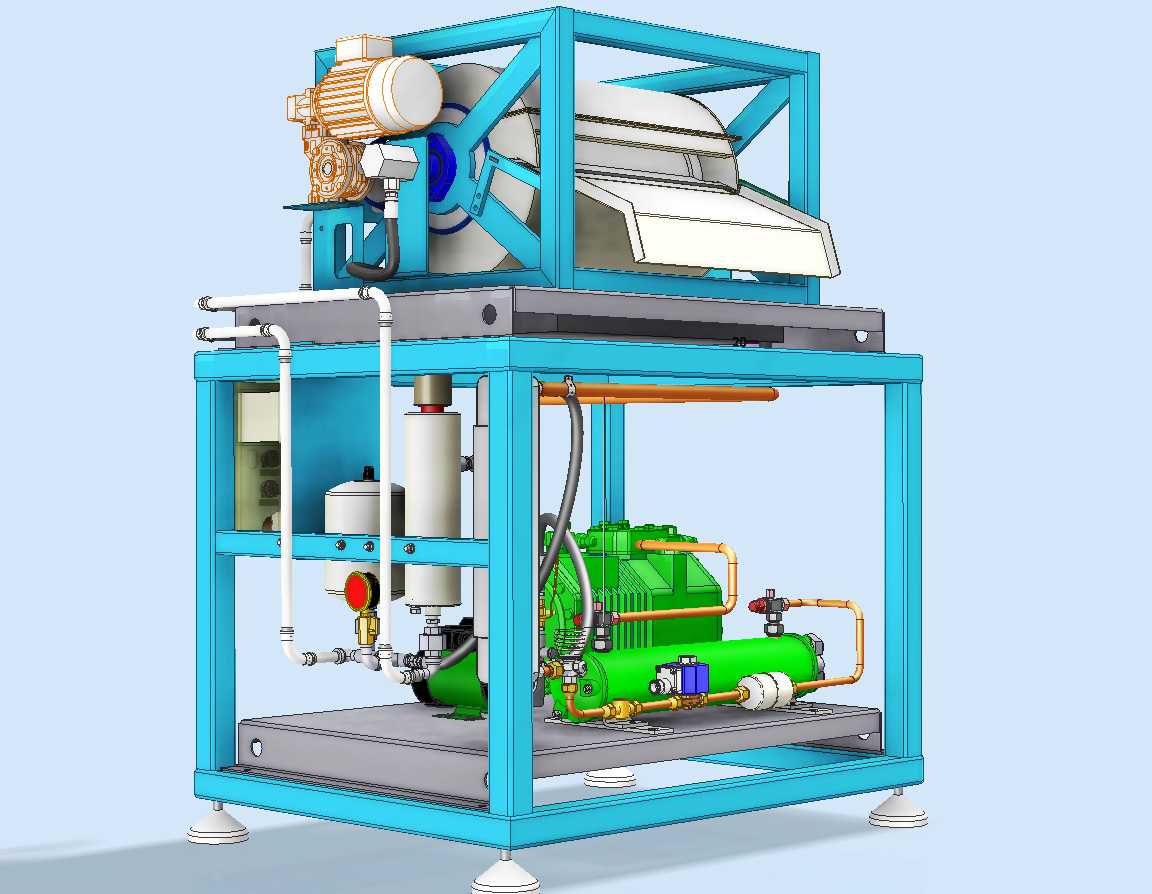

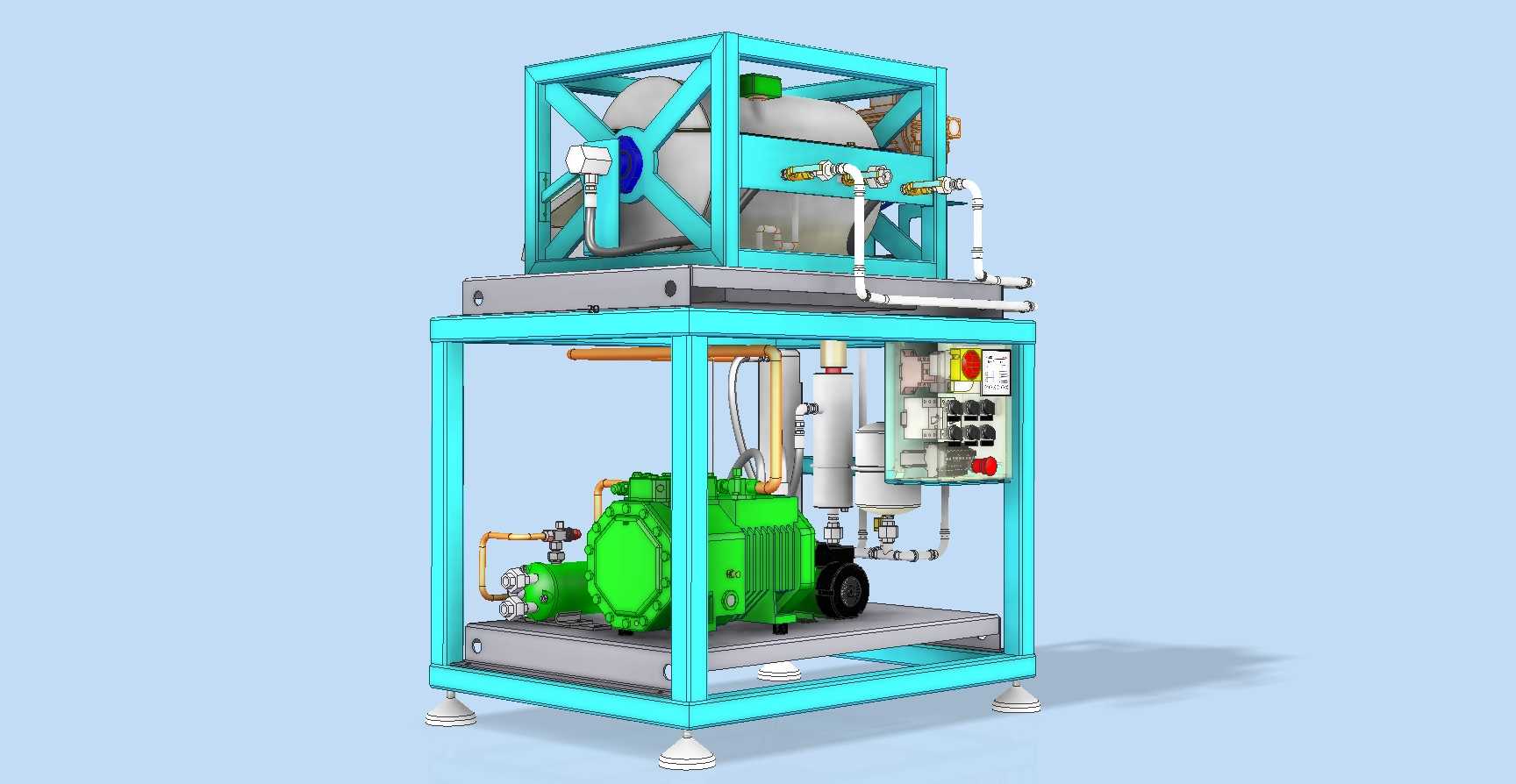

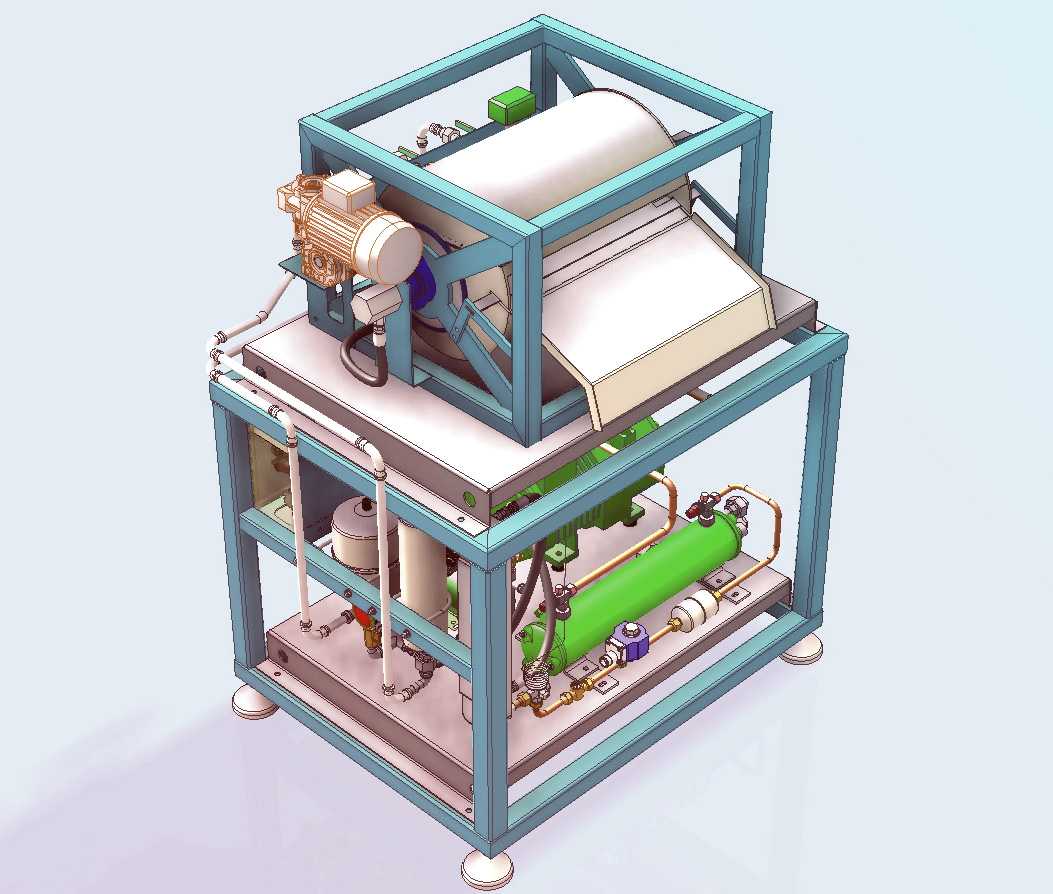

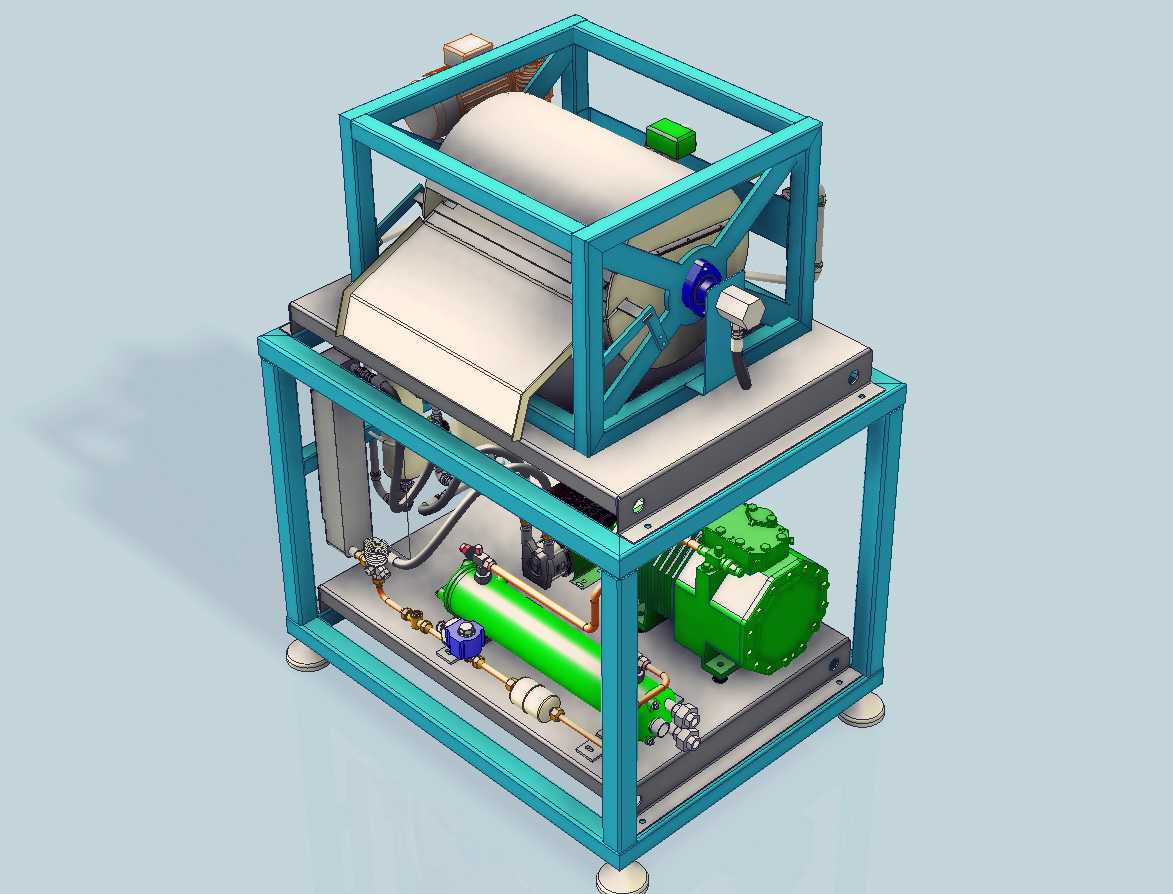

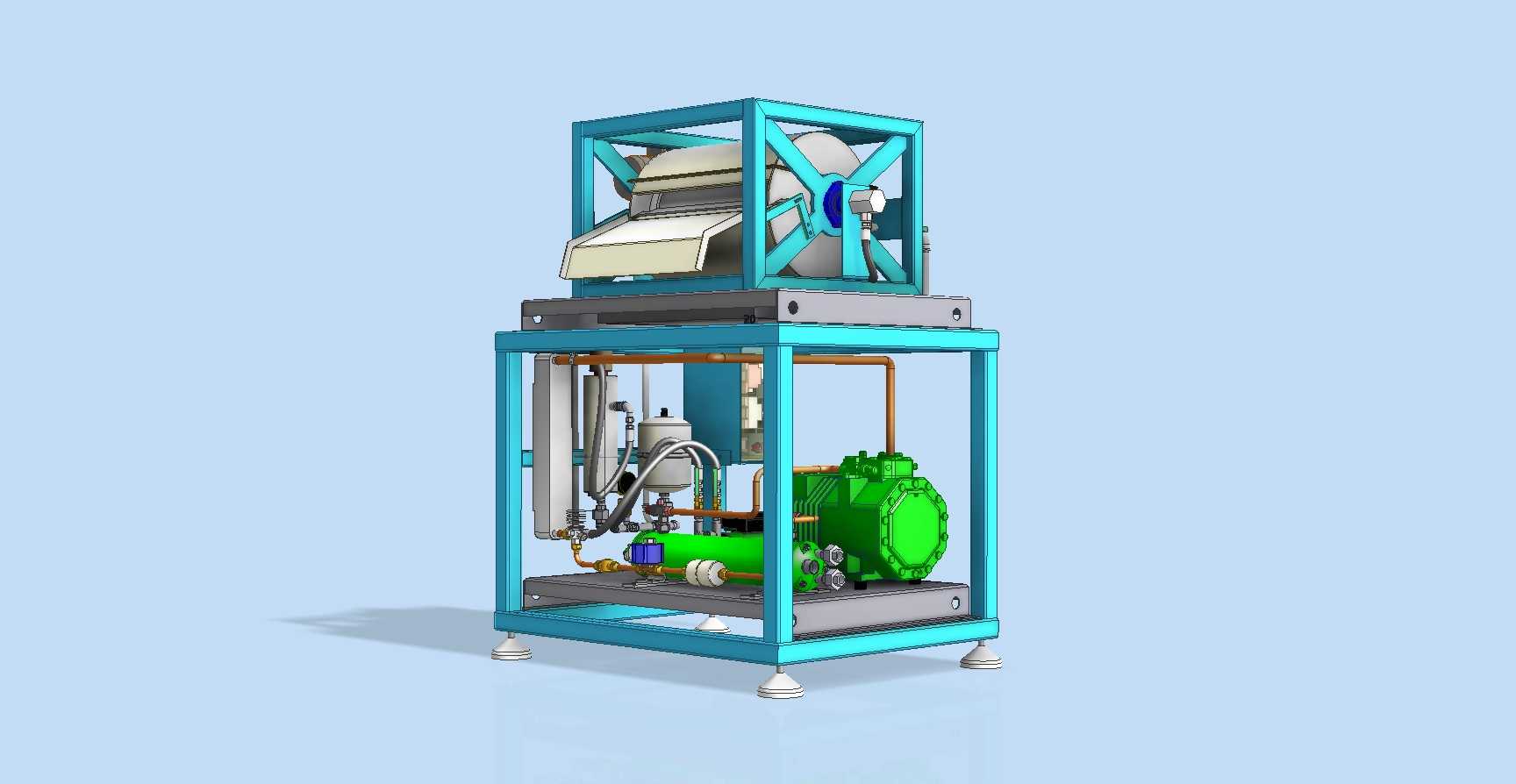

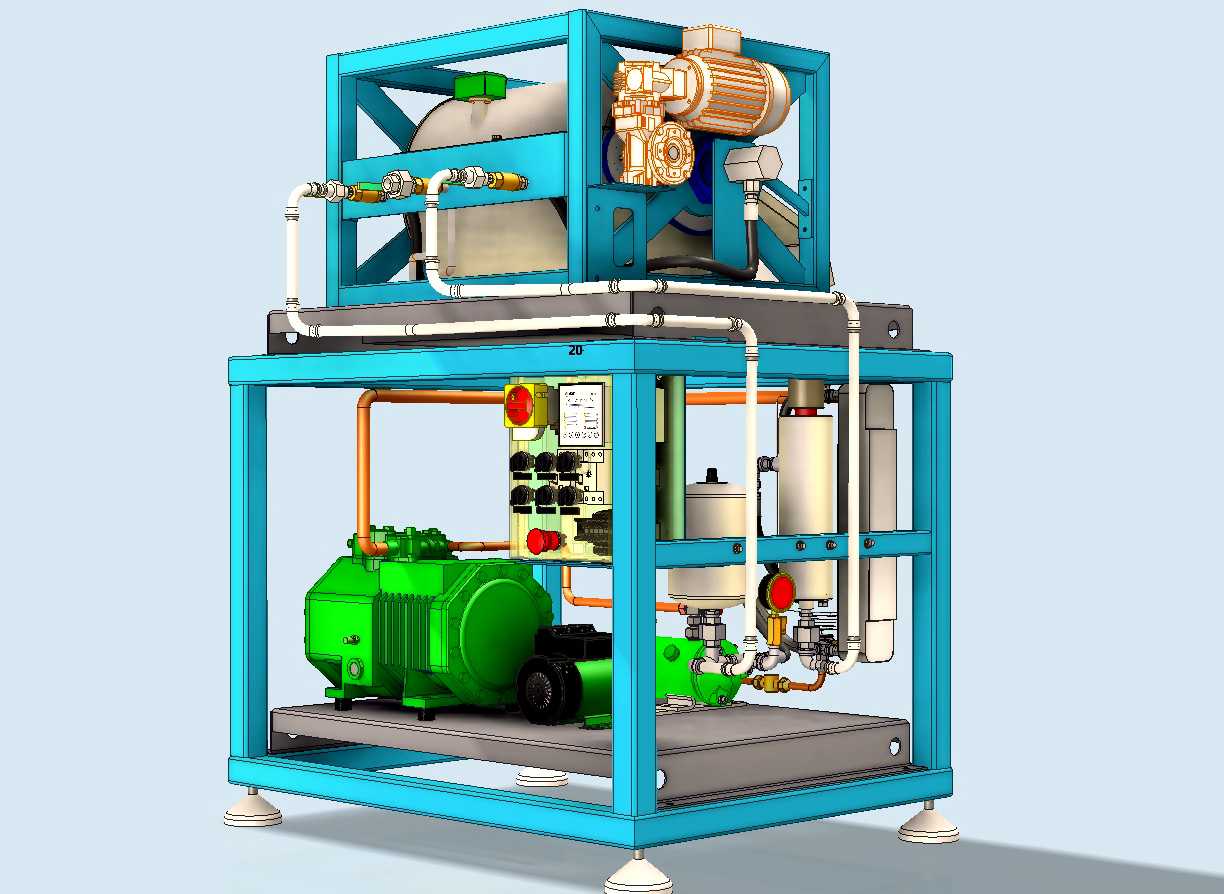

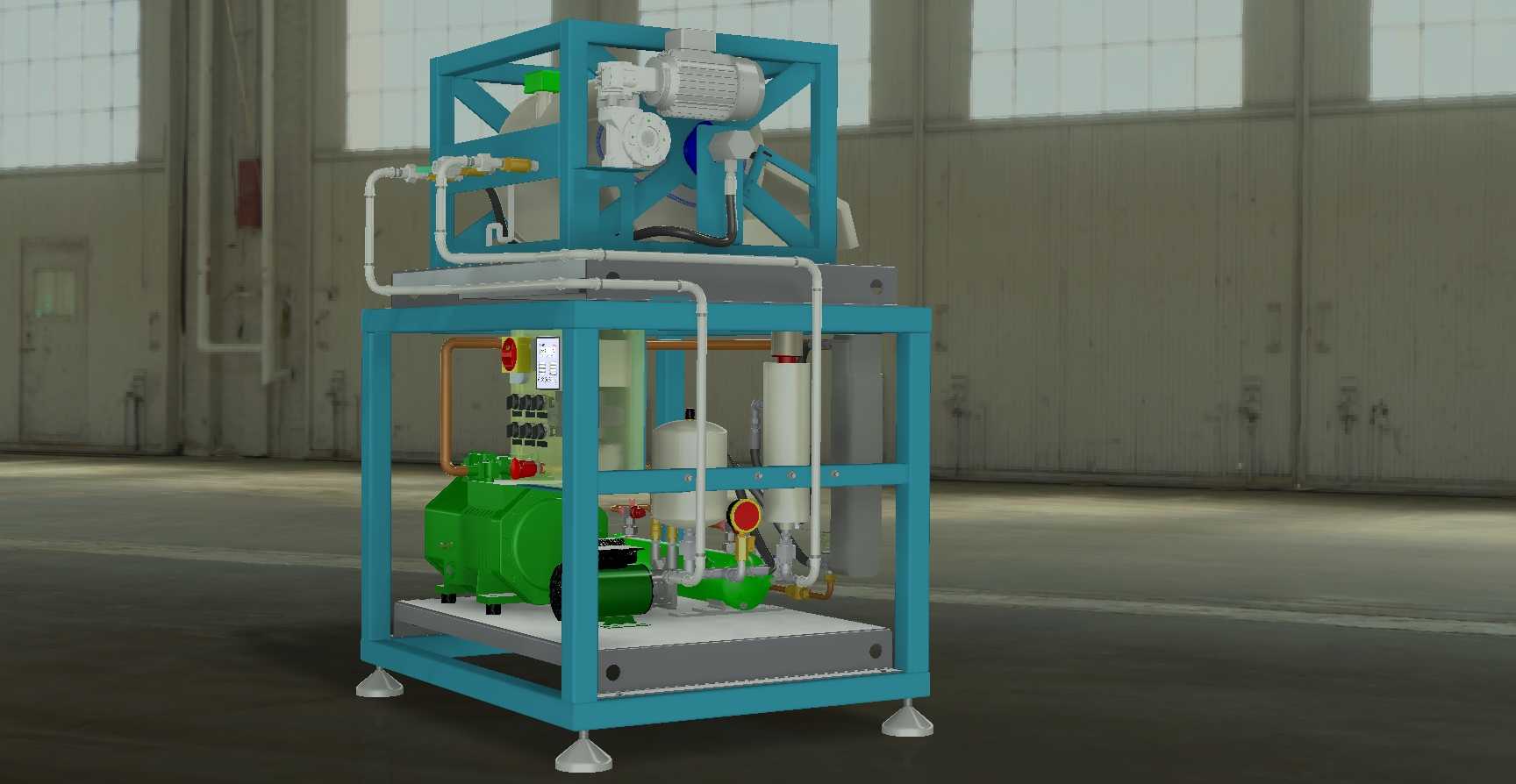

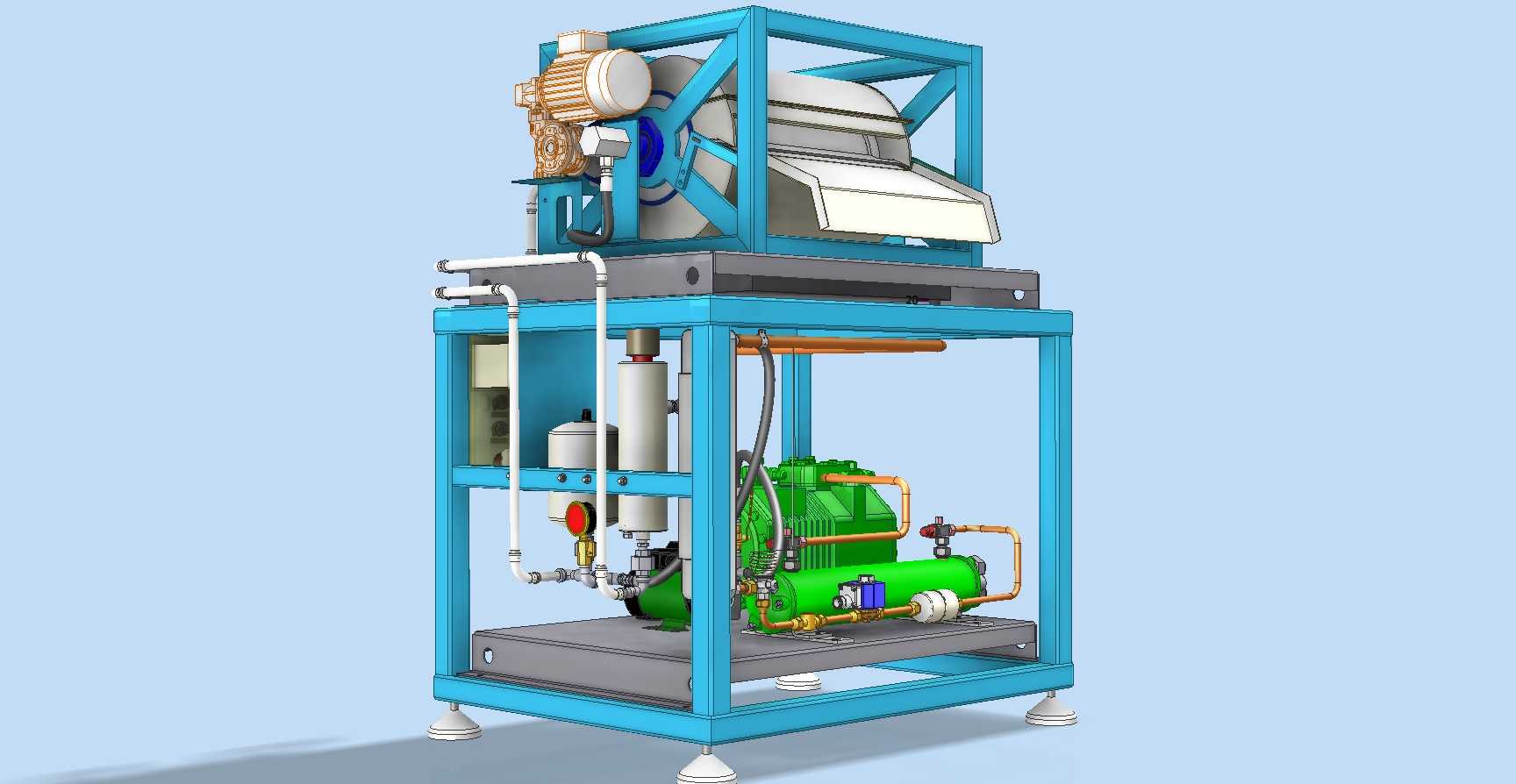

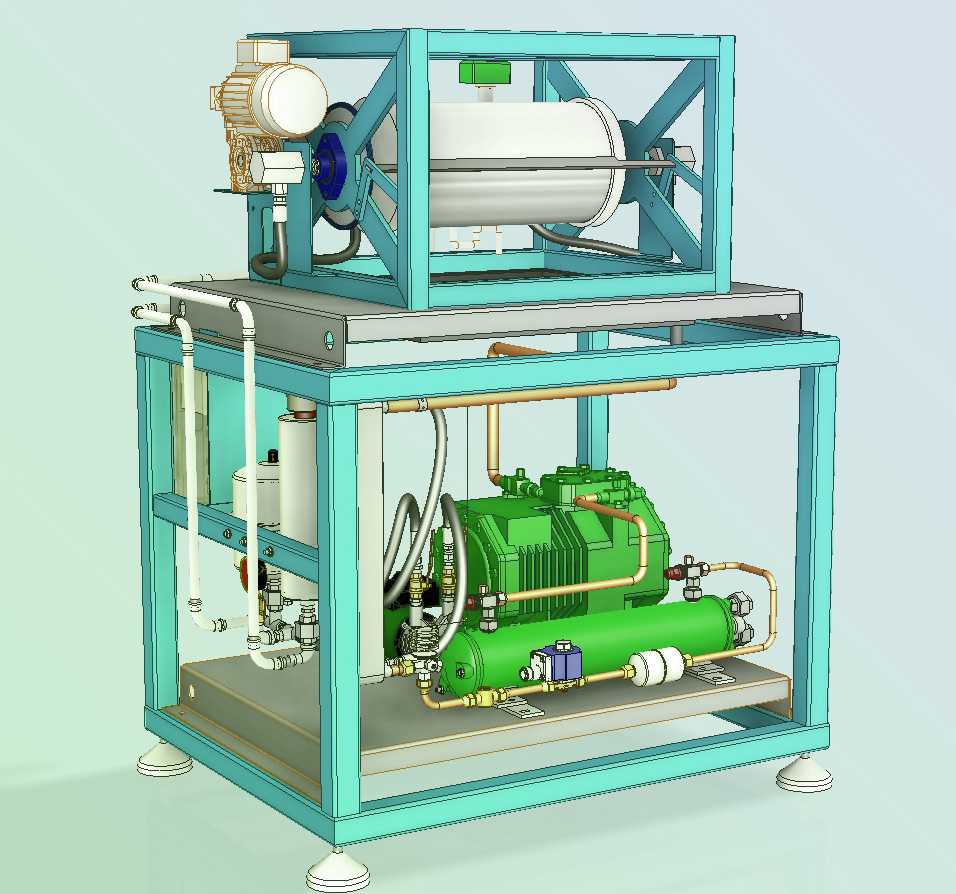

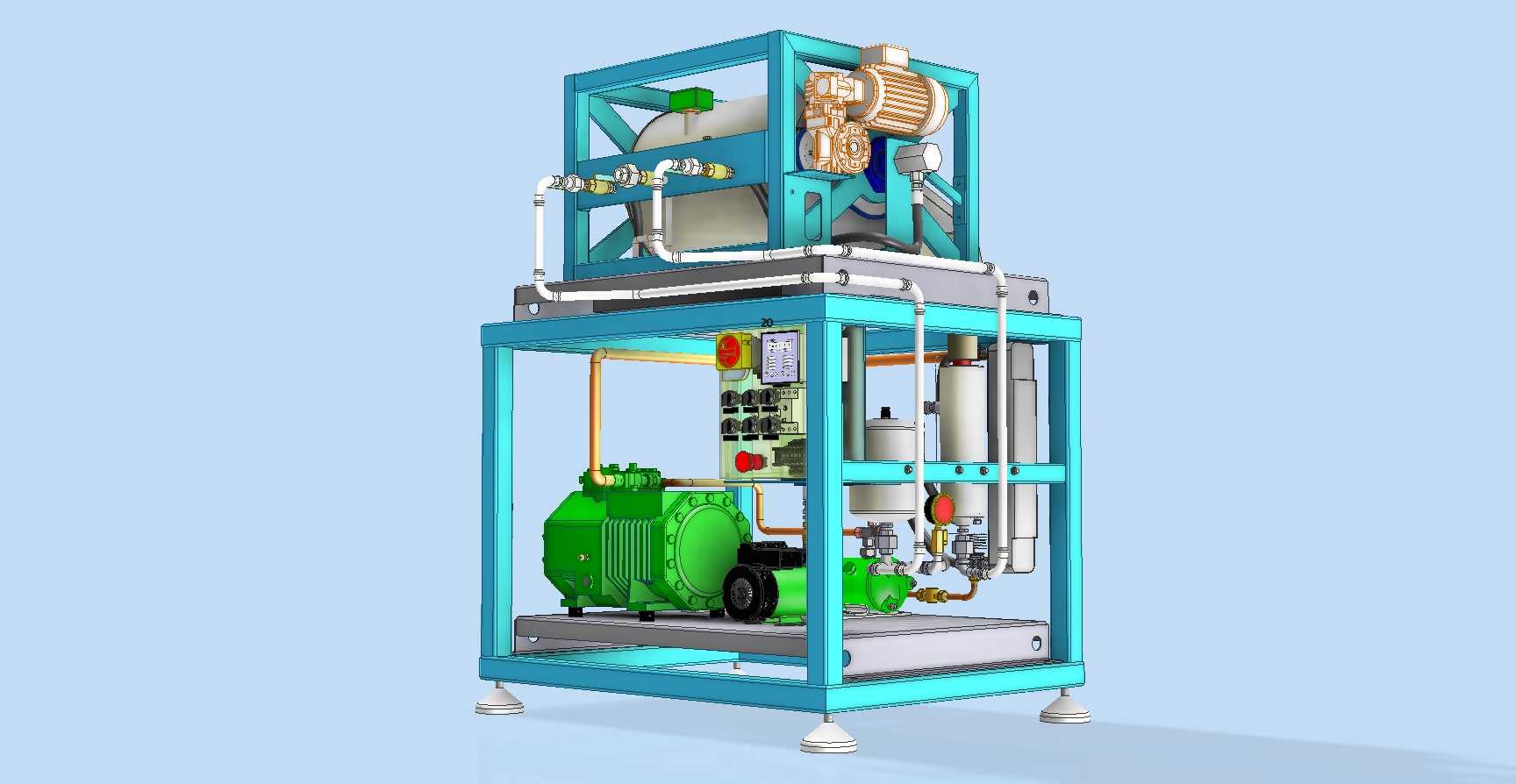

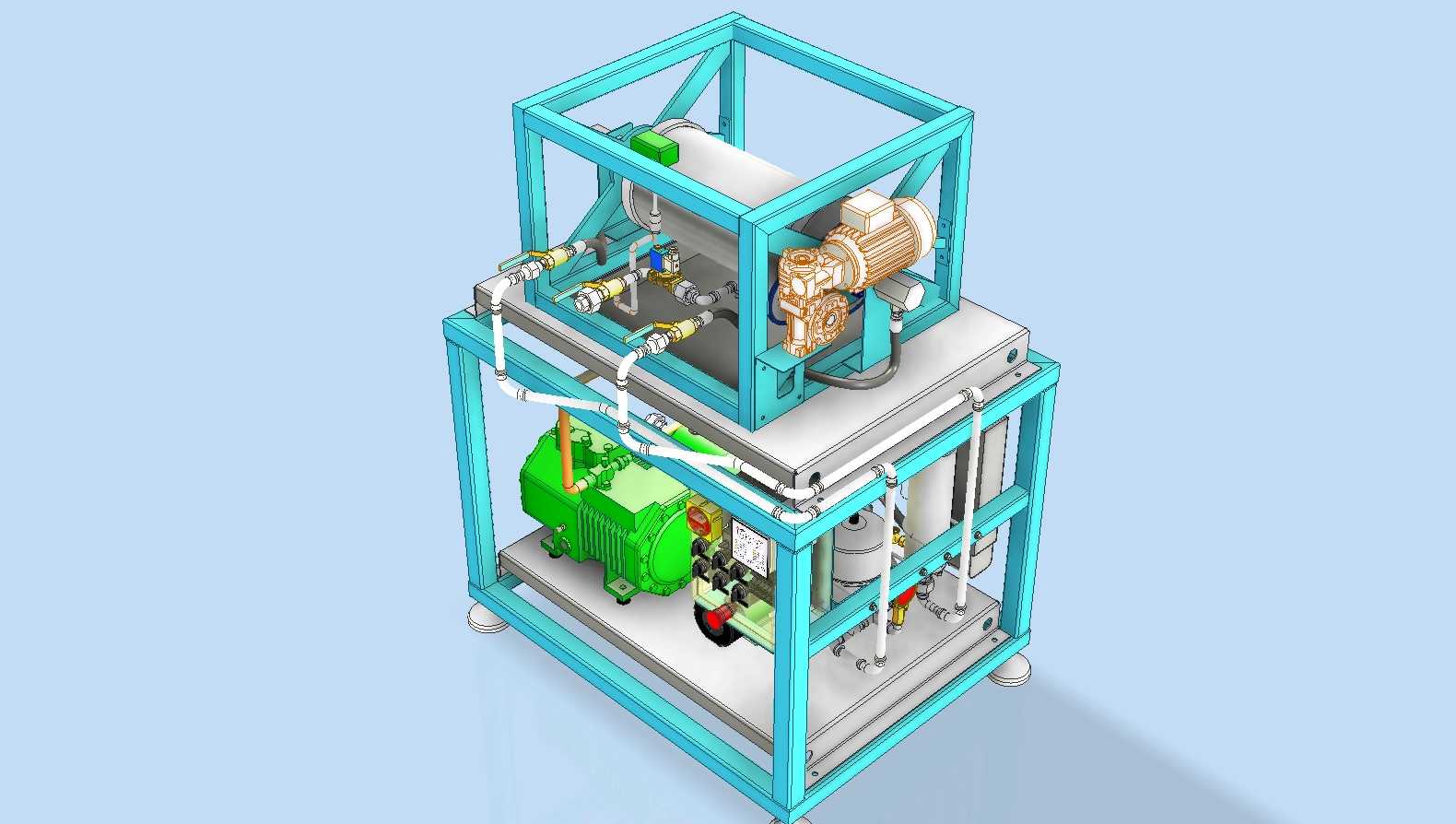

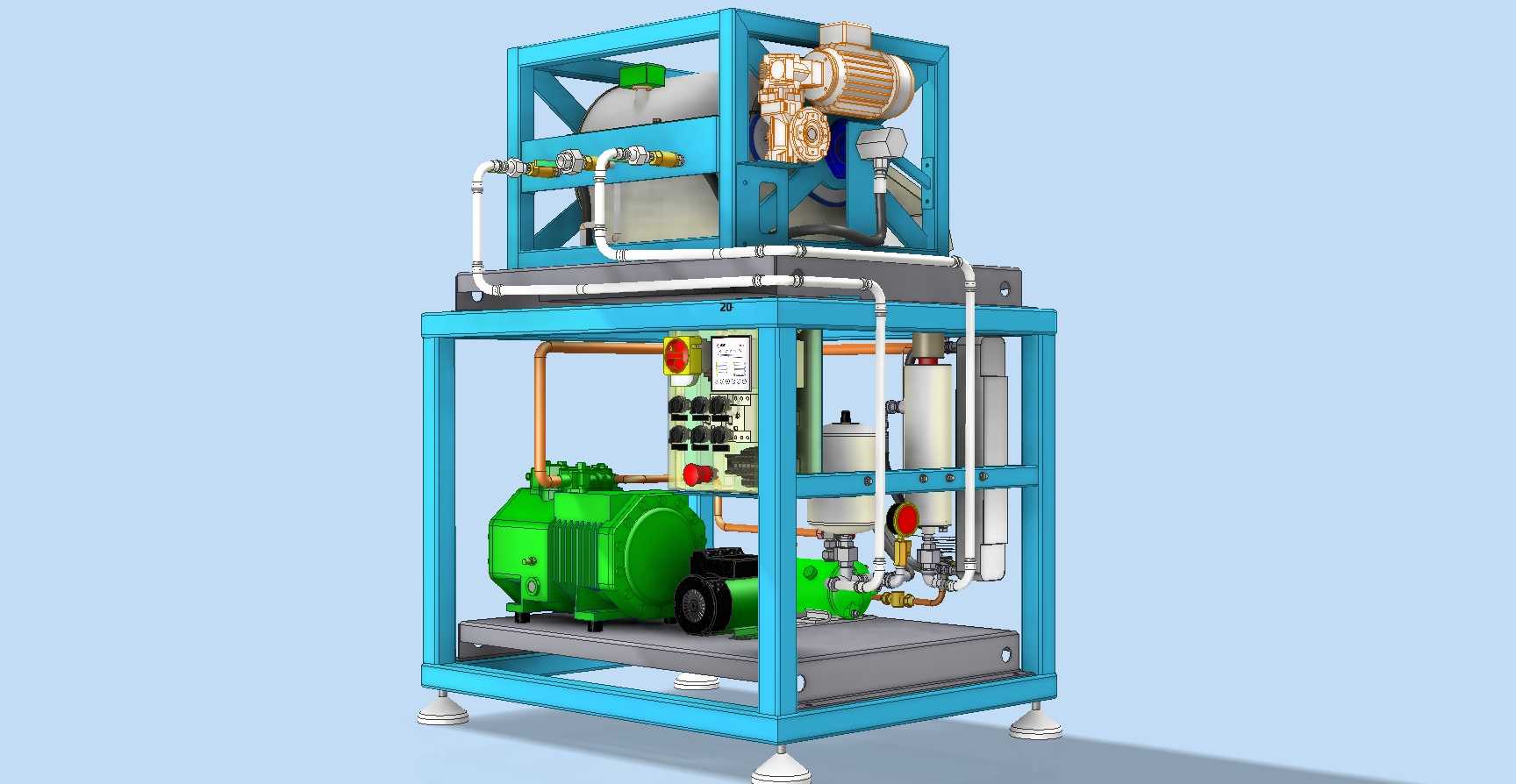

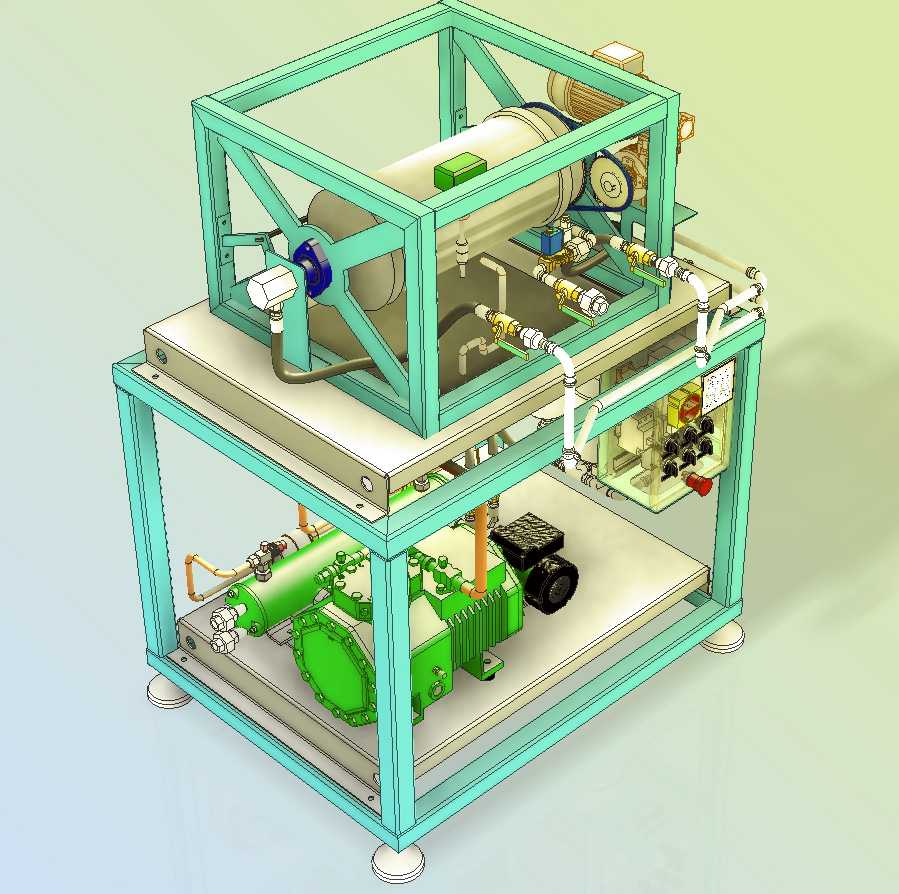

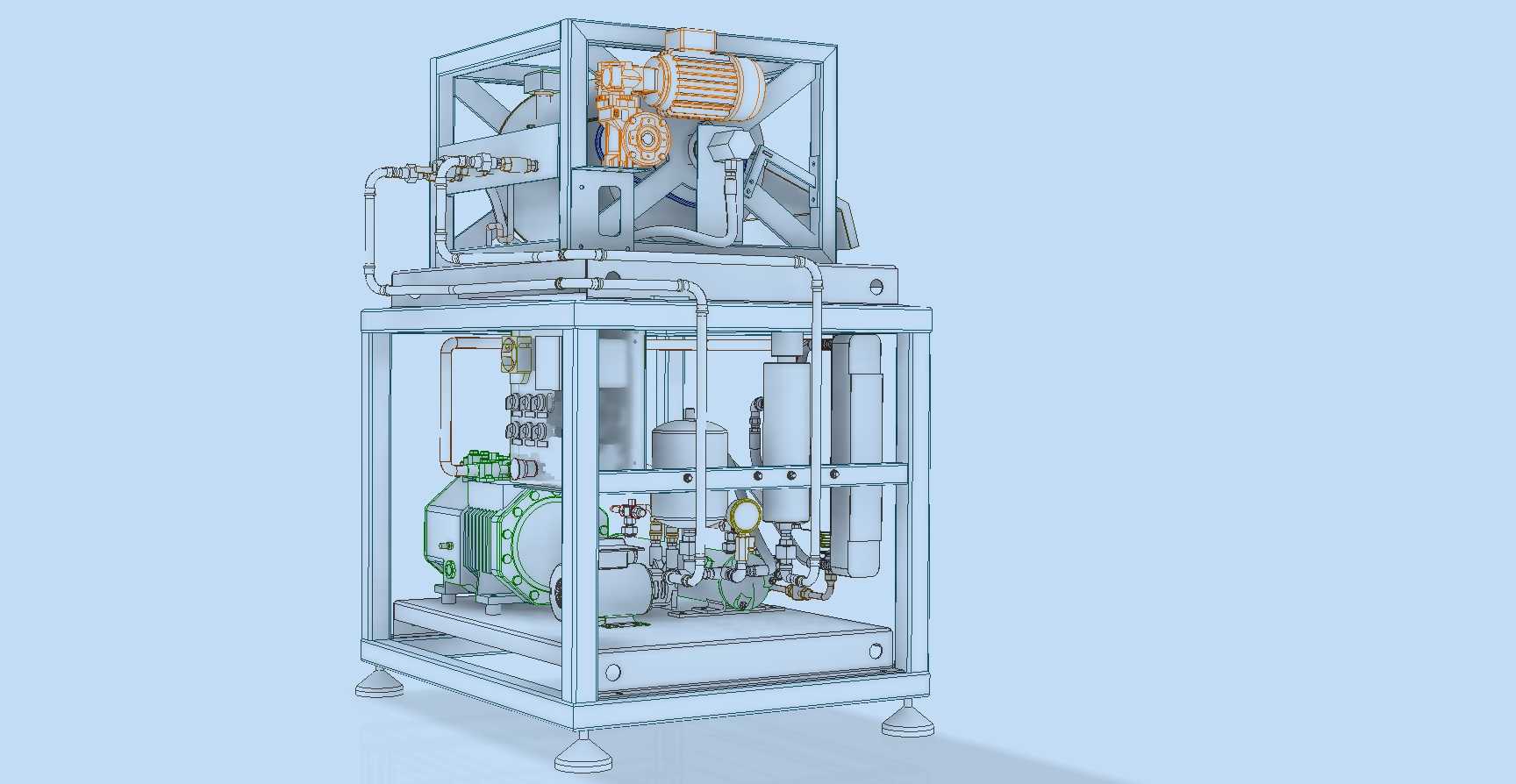

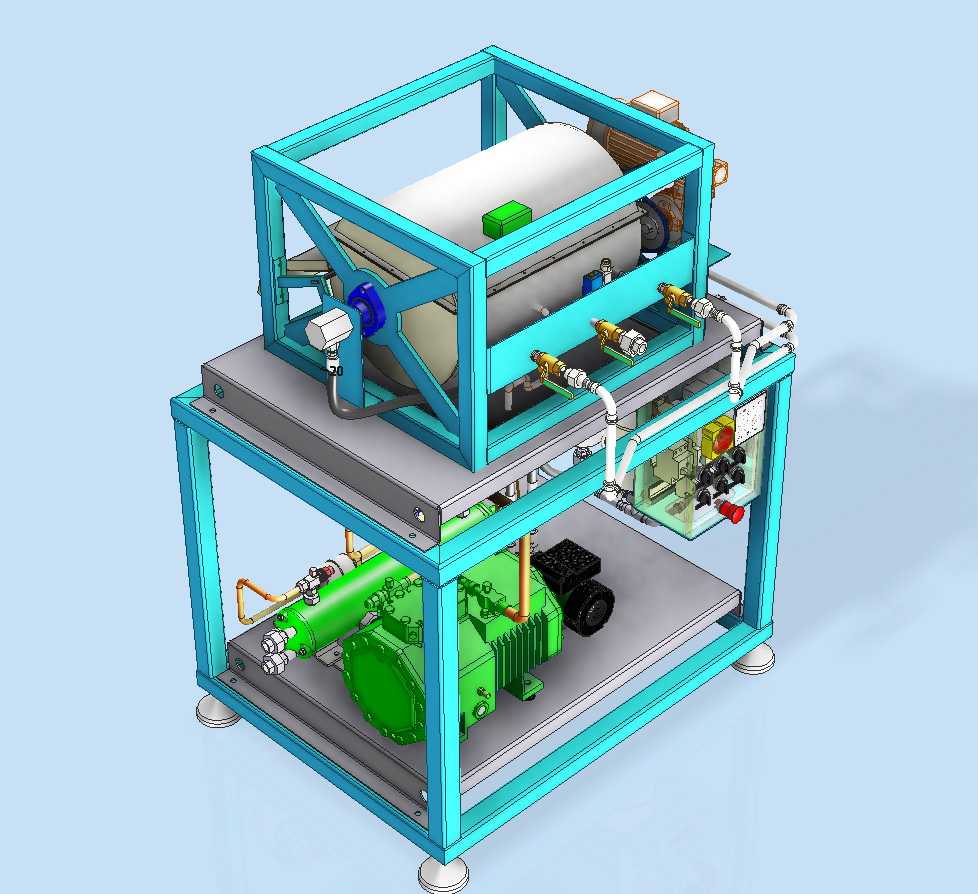

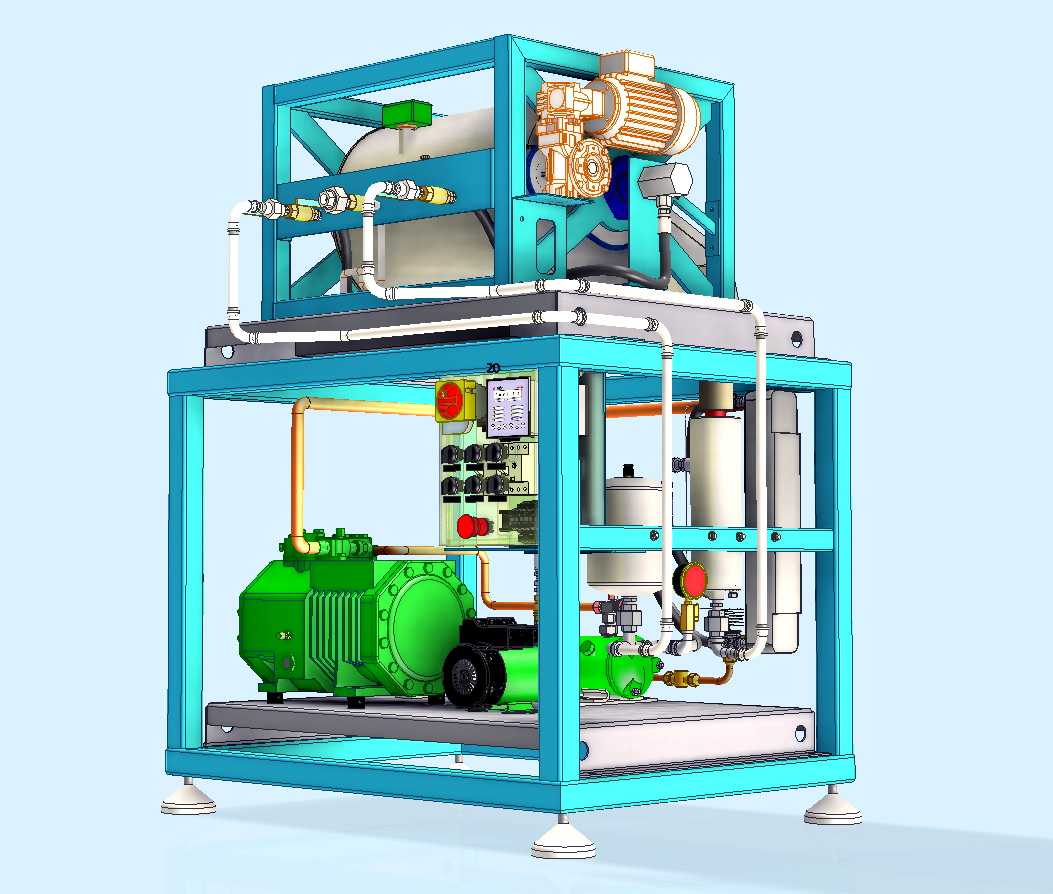

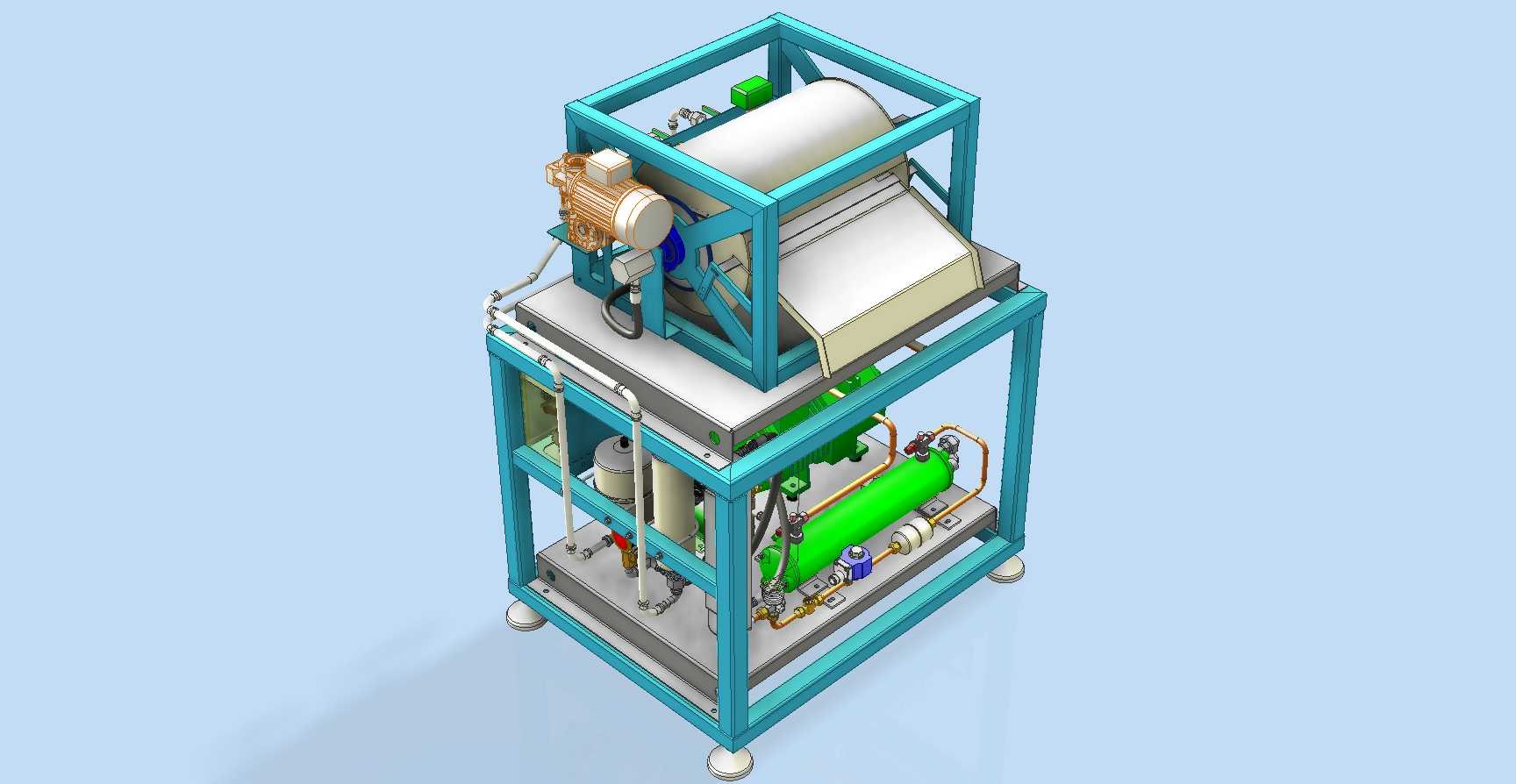

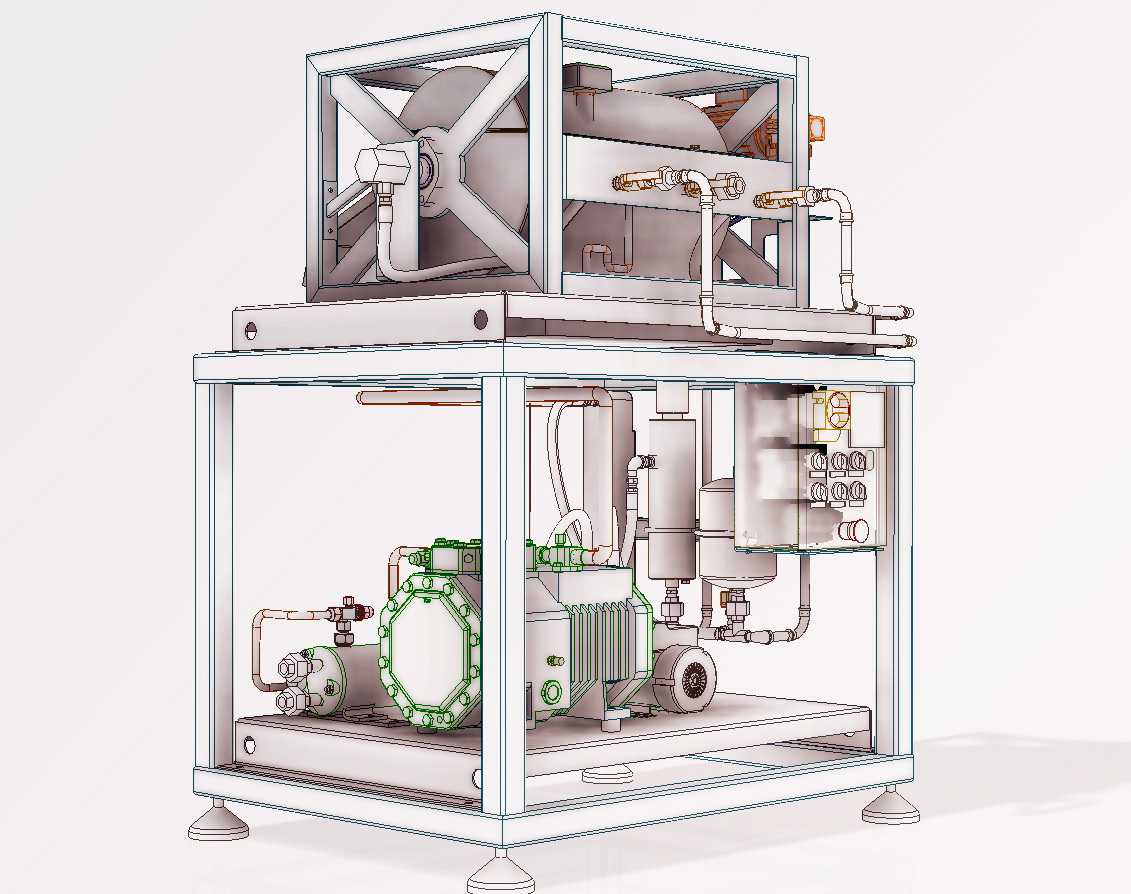

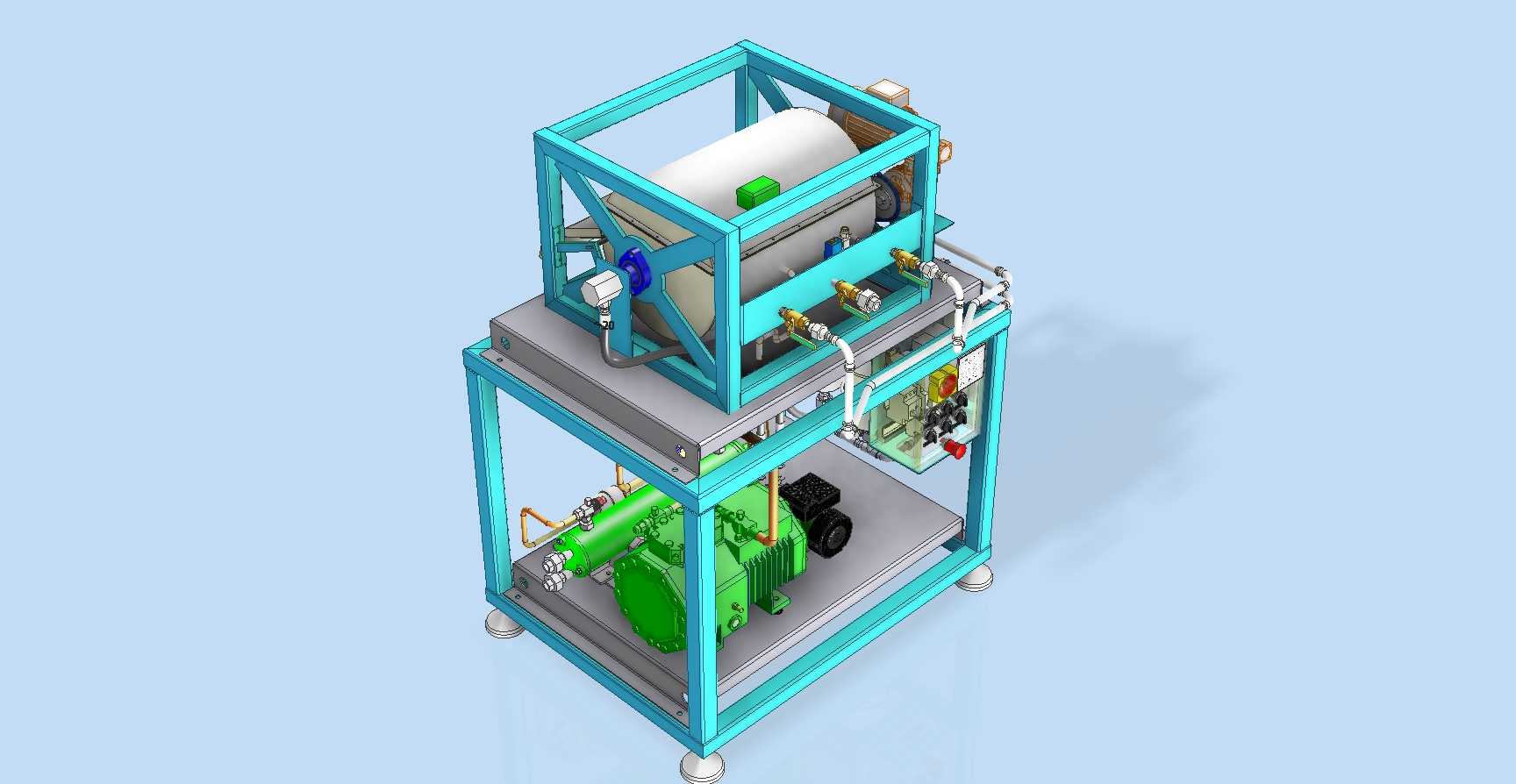

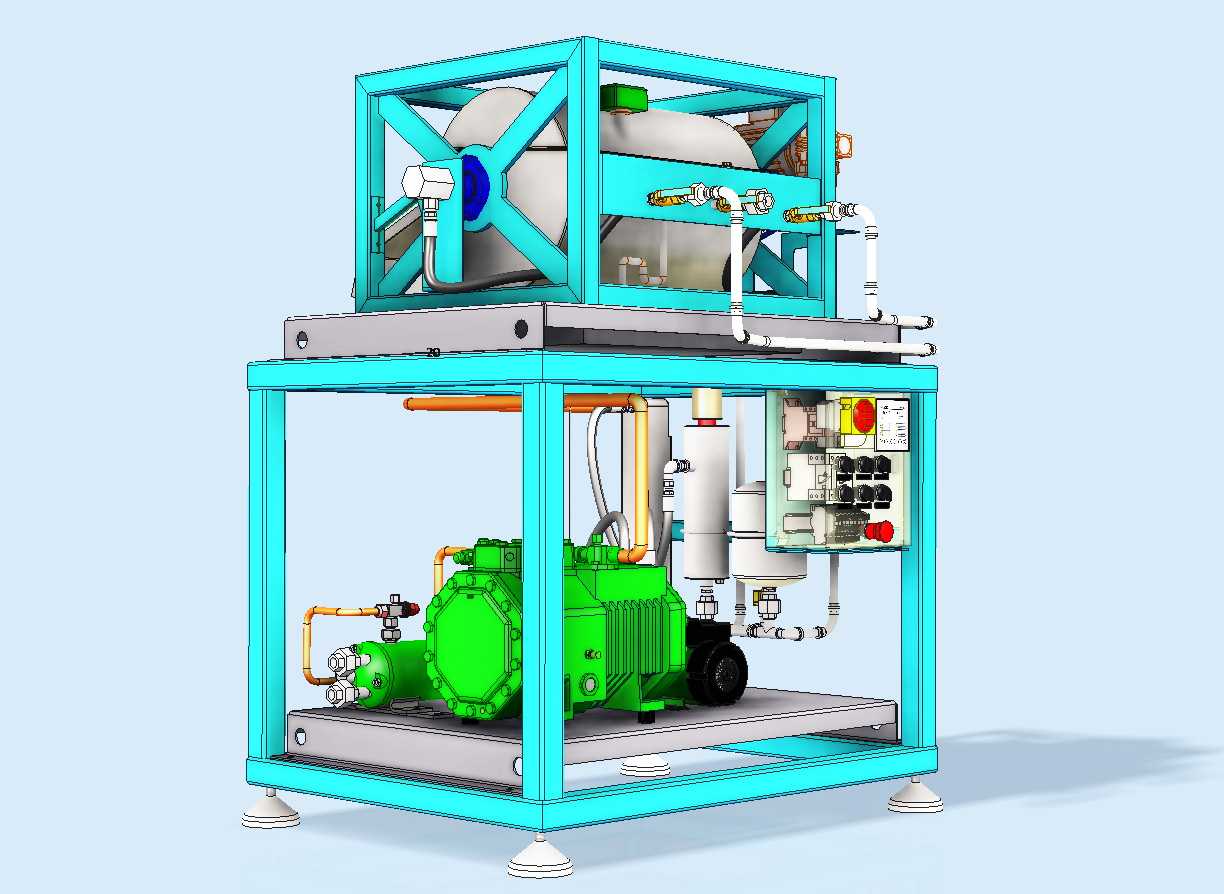

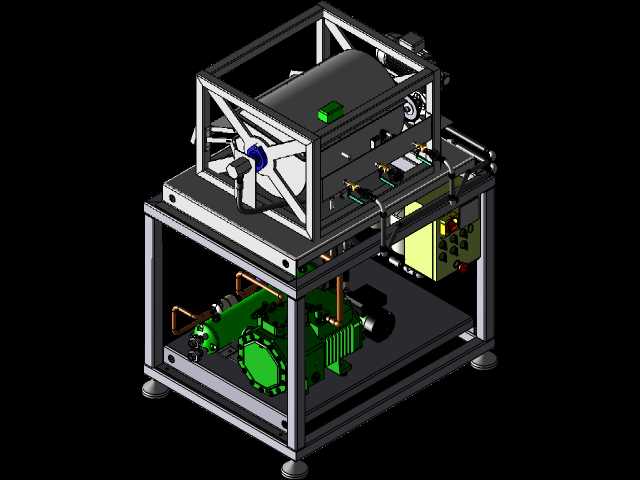

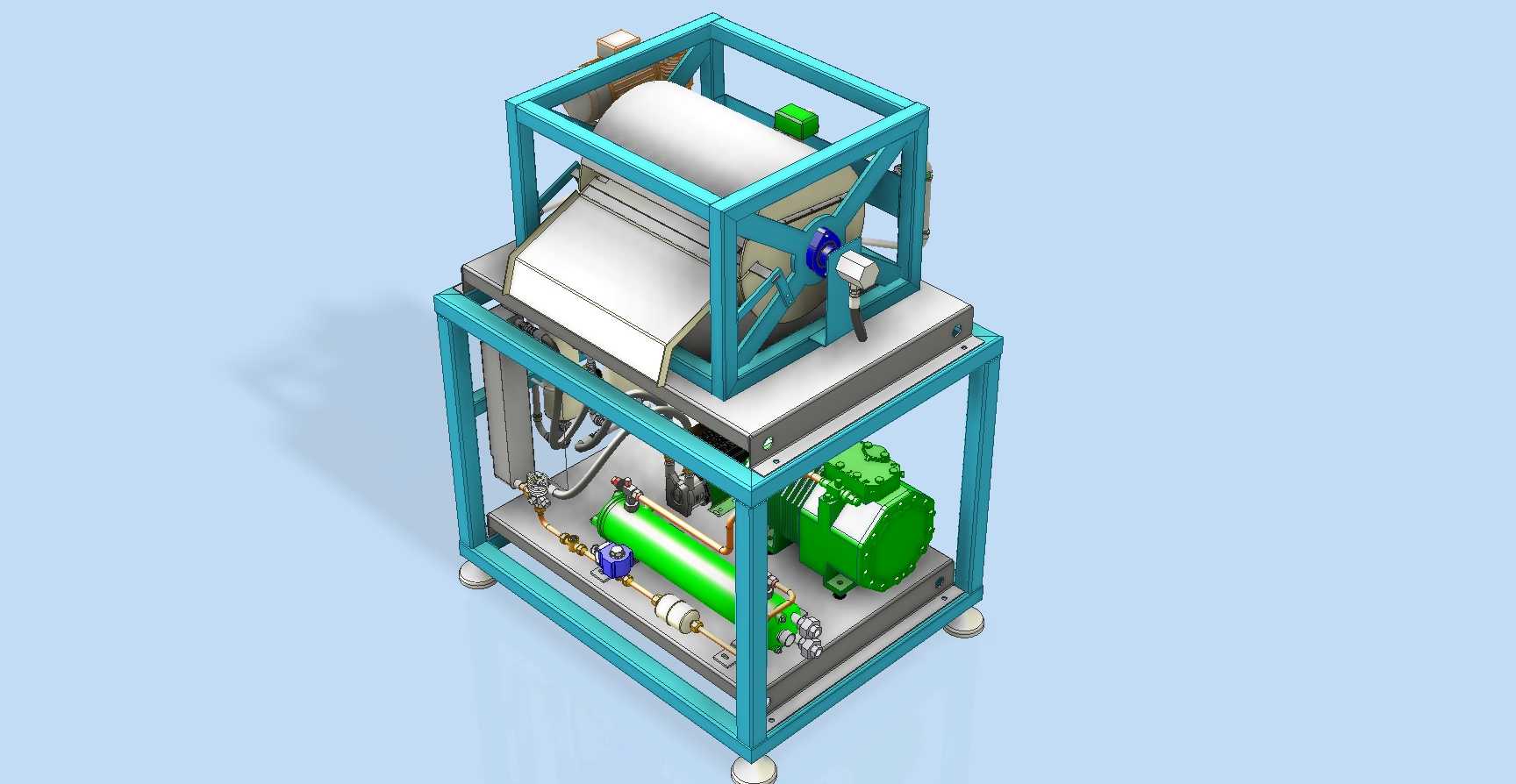

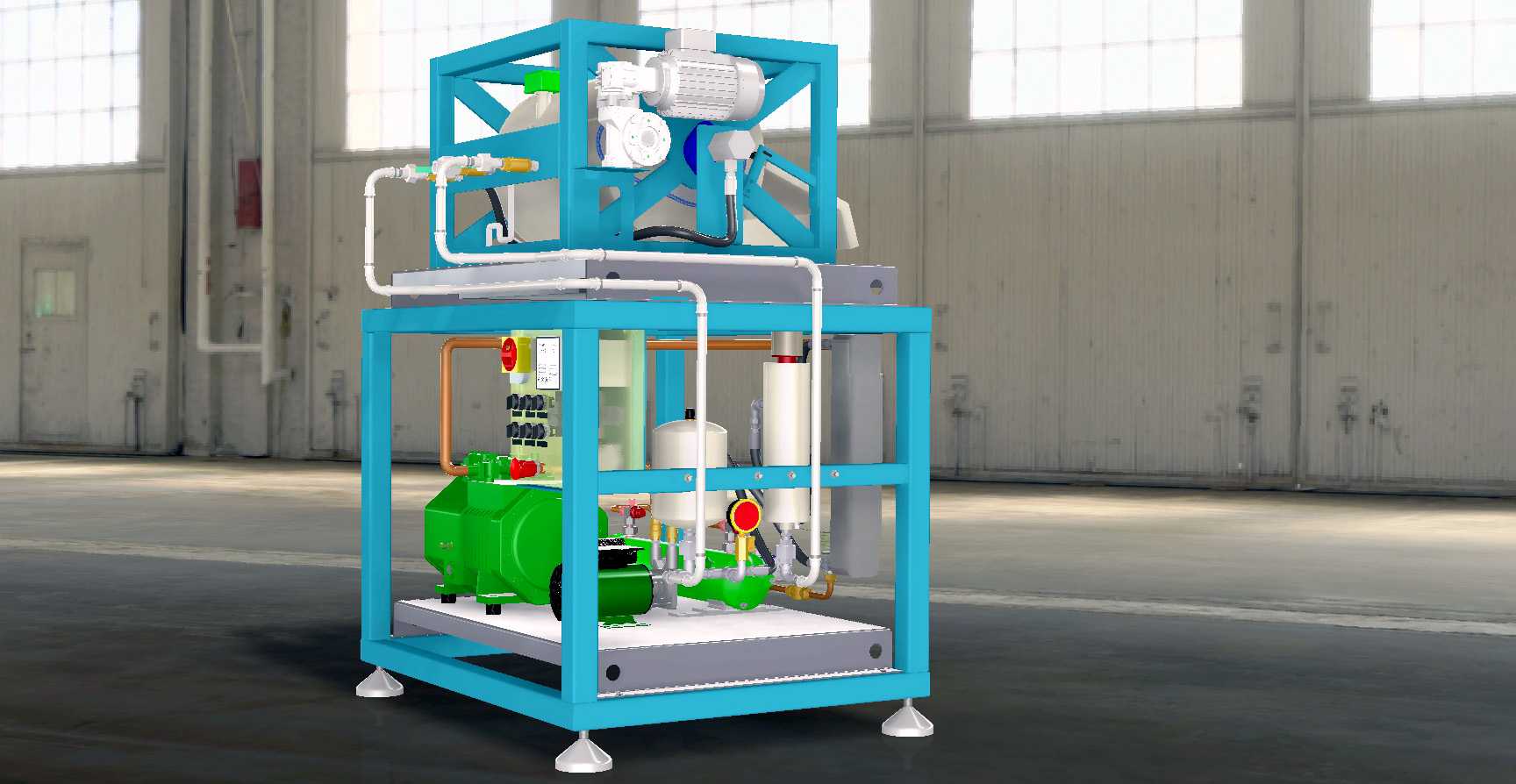

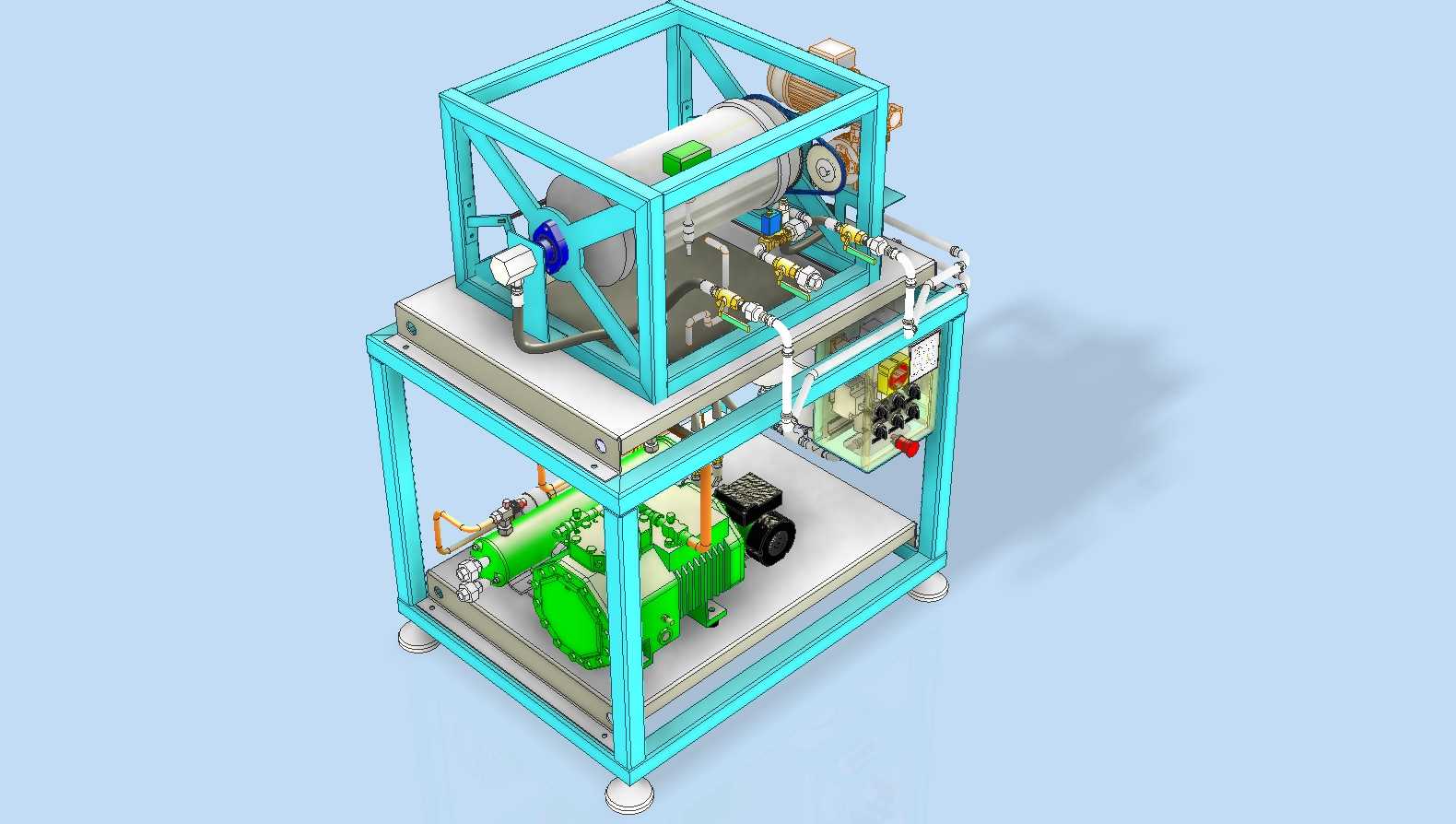

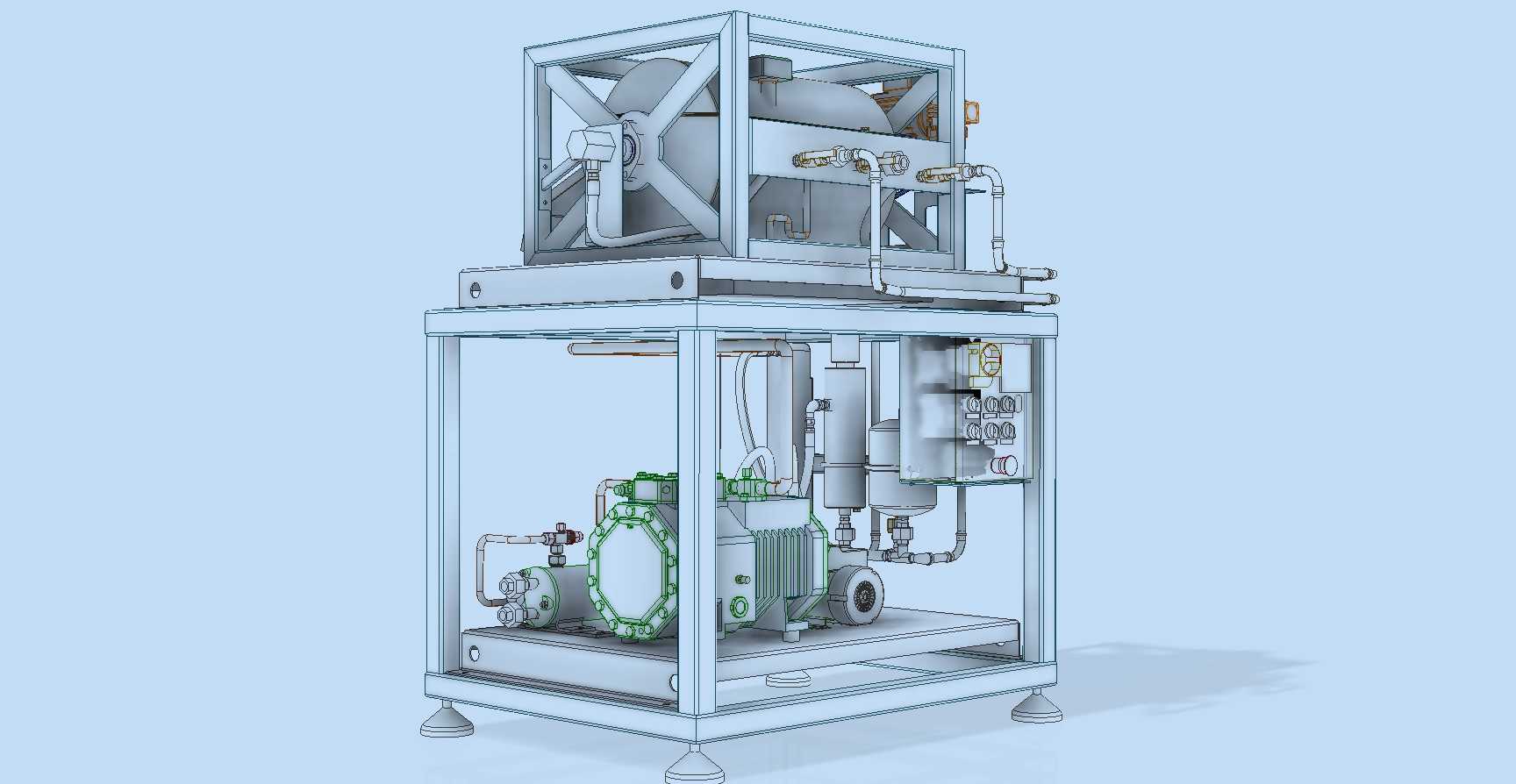

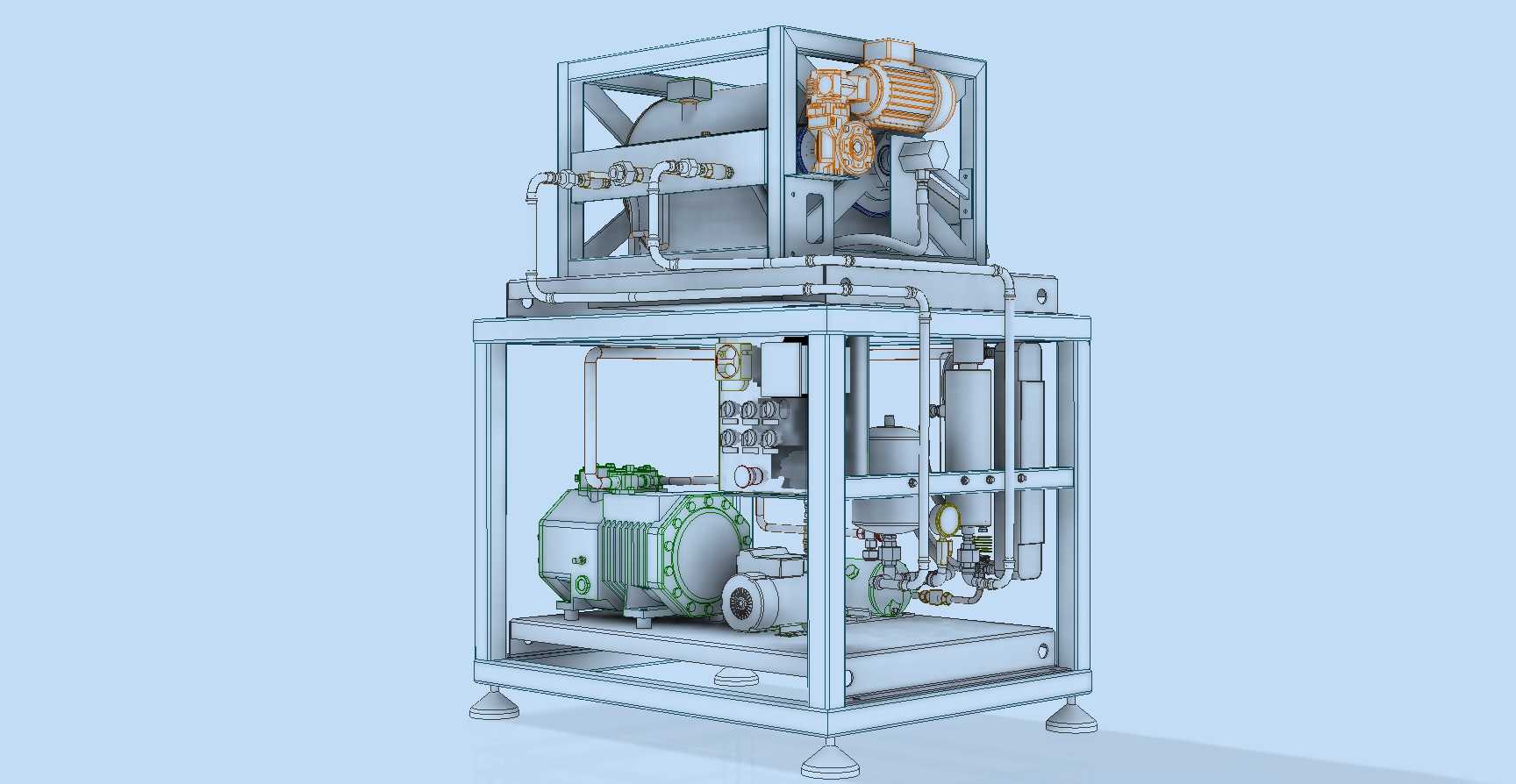

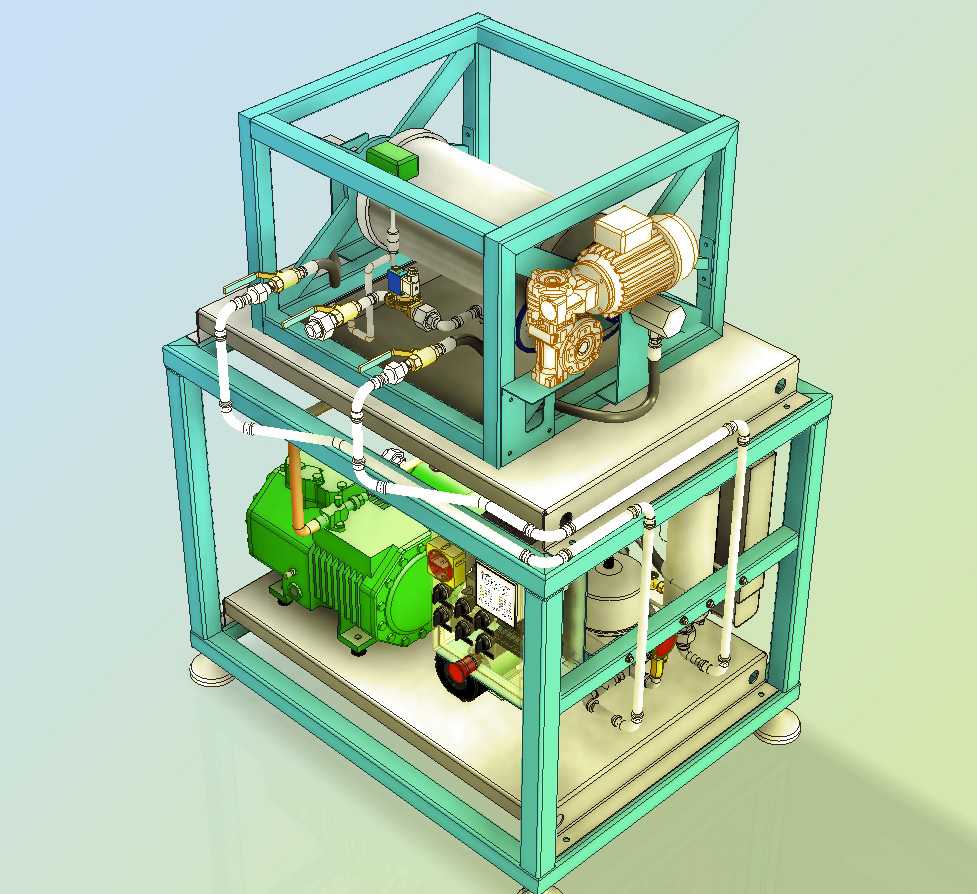

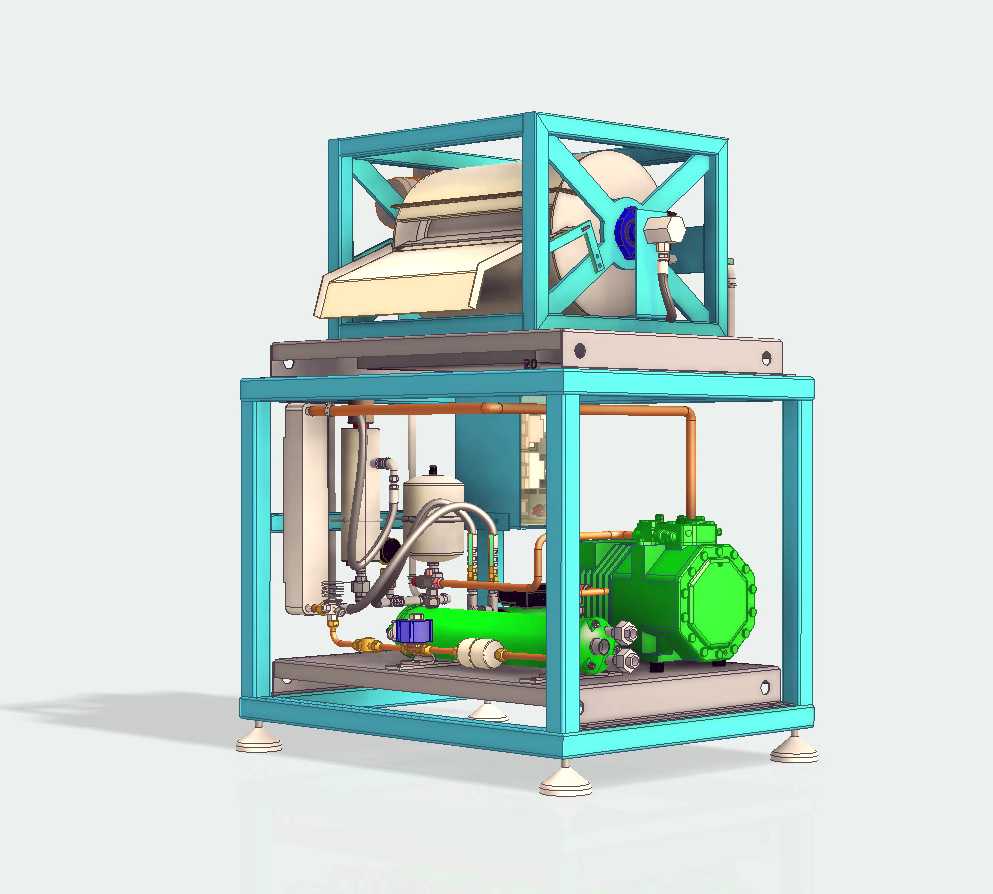

该款片冰生产设备主要面向水产流通、生鲜暂养、近海渔业作业场景设计，可直接配套渔船捕捞作业区、水产批发市场暂养点位、生鲜加工预处理车间使用，产出的薄片状冰体能快速覆盖渔获表面，不会形成尖锐棱角划伤水产表皮，同时能快速带走渔获表面热量，维持储运环节的低温恒定环境，减少水产蛋白变质速率，相比传统块冰使用时无需破碎，无尖锐冰碴损耗，铺覆均匀性更优。设备采用上下双层框架式集成布局，上层集成卧式制冷蒸发滚筒总成，是片冰成型的核心功能区，冷媒在滚筒内部循环流动，滚筒外壁持续接触布水器均匀淋下的含盐循环水，在接触面快速形成厚度均匀的薄冰层，随着滚筒缓慢转动，冰层到达冰刀位置时被连续刮下形成片状冰，直接落入下方储冰区域或输送通道。下层框架集成制冷压缩机组、气液分离装置、冷媒储液罐、盐水循环泵组、管路控制阀组等核心辅件，所有管路沿框架型材内侧排布，预留充足的检修操作空间，阀组操作端统一朝向设备外侧，日常运维时无需拆解主体框架即可完成压力检测、冷媒补充、滤芯更换等操作。设备底部配置可调式支撑脚座，可根据安装地面的平整度调节高度，抵消地面倾斜带来的运行震动，降低机组运行时的噪音传递。整体框架采用标准工业铝型材搭配角件锁合结构，无需复杂焊接工艺，组装精度易管控，后期改造拓展时可灵活调整层间距或加装附属部件。设计阶段充分考虑近海作业的高湿高盐腐蚀环境，所有外露管路接头均做密封防腐处理，电气元件集中布置在防溅接线盒内，避免盐水雾气侵蚀造成电路故障。设备的安装边界预留了充足的操作空间，正面预留不小于600mm的检修通道，侧面预留管路对接空间，可直接对接现场的供水、供电接口，无需额外搭建复杂的安装基座，整体集成度高，无需现场拆分组装即可整体吊装就位，适配渔船船舱、市场加工区等空间紧凑的安装场景。设备产出的片冰厚度稳定在2mm左右，过冷度控制在合理区间，不会出现冰体粘连结块的问题，可直接通过螺旋输送装置输送到用冰点，全程无需人工破冰操作，大幅降低生鲜储运环节的人工劳动强度。
