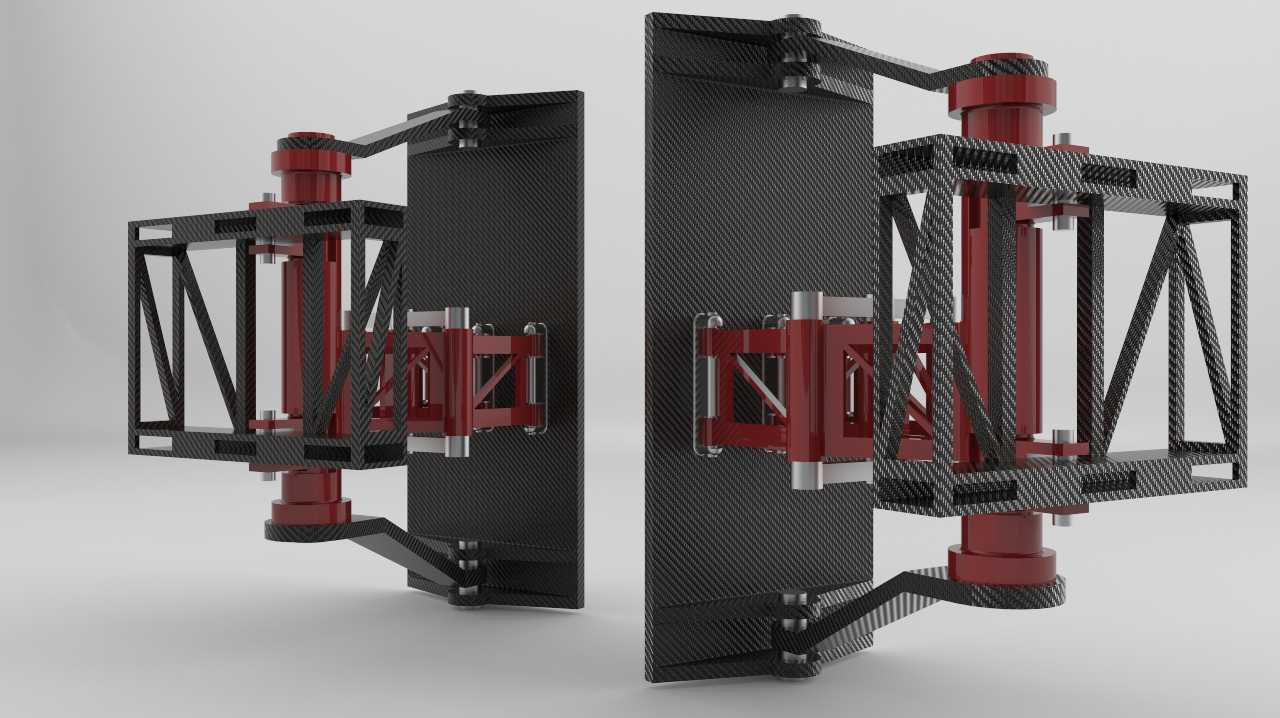

污水处理曝气工艺箕斗旋转壁连接装置

该装置主要应用于城镇污水处理厂、工业废水处理站的曝气处理工序段，是曝气池内实现待处理污水旋流扰动、均匀充氧的核心连接传动部件，安装于曝气池两侧的固定壁面与中部旋流箕斗结构之间，承担动力传递、姿态支撑、旋转导向的多重作用。在实际曝气作业流程中，未经处理的污水进入曝气池后，需要通过持续的旋流运动让曝气头释放的微小气泡与污水充分接触，提升溶氧效率，保障好氧微生物的降解活性，该装置正是衔接固定池壁与旋转箕斗构件的关键衔接单元，能够在长期浸没于污水的复杂工况下，稳定传递旋转扭矩，带动箕斗结构按照设定轨迹做定轴旋转，推动池内污水形成定向旋流，避免污泥沉积，同时让曝气气泡在旋流作用下被切割得更细碎，延长气泡在水中的停留时间，大幅提升曝气充氧的效率，降低曝气环节的能耗。从功能特性来看，该装置采用双侧对称布局设计，两侧的支撑壁采用碳纤维复合板材加工成型，在保证结构刚性的前提下大幅降低了自身重量，减少旋转驱动的负载；中部的旋转主轴采用高强度合金结构钢制作，表面做防腐镀层处理，可耐受污水中各类腐蚀介质的长期侵蚀，主轴与壁板之间采用密封式轴承座衔接，既保证旋转动作的顺滑无卡滞，又能防止污水渗入轴承内部造成磨损卡涩；连接箕斗的框架采用桁架式结构设计，斜向支撑筋条按照受力路径排布，在承受箕斗满载污水冲击载荷的同时，尽可能减少结构自重，框架与主轴之间采用快拆式抱箍连接，方便后期运维时的部件更换与检修。在设计思路上，该装置充分考虑了曝气池内的安装边界与运维需求，整体采用模块化分体设计，固定壁板的安装孔位按照常规曝气池的土建预留尺寸做了通用化适配，可直接通过膨胀螺栓固定于池壁的混凝土基面，不需要额外做基础改造；旋转组件的同轴度公差控制在0.02mm以内，保证高速旋转时无偏摆震动，降低运行噪音与结构疲劳损耗；所有与污水接触的金属部件表面均做了环氧富锌底漆加聚氨酯面漆的多层防腐处理，非金属部件采用耐水解的工程塑料与碳纤维材质，可适应pH值在4-10之间的污水环境，整体设计使用寿命不低于15年。从安装边界来看，该装置单侧固定壁板的安装平面尺寸适配常规曝气池的壁面承重要求，旋转臂的回转半径经过精准核算，旋转过程中不会与池壁、曝气管道、在线监测探头等周边附属构件发生干涉，主轴的动力输入端预留了标准联轴器接口，可直接匹配常用的减速电机输出轴，不需要额外定制转接构件，大幅降低现场安装的施工难度与改造成本。
