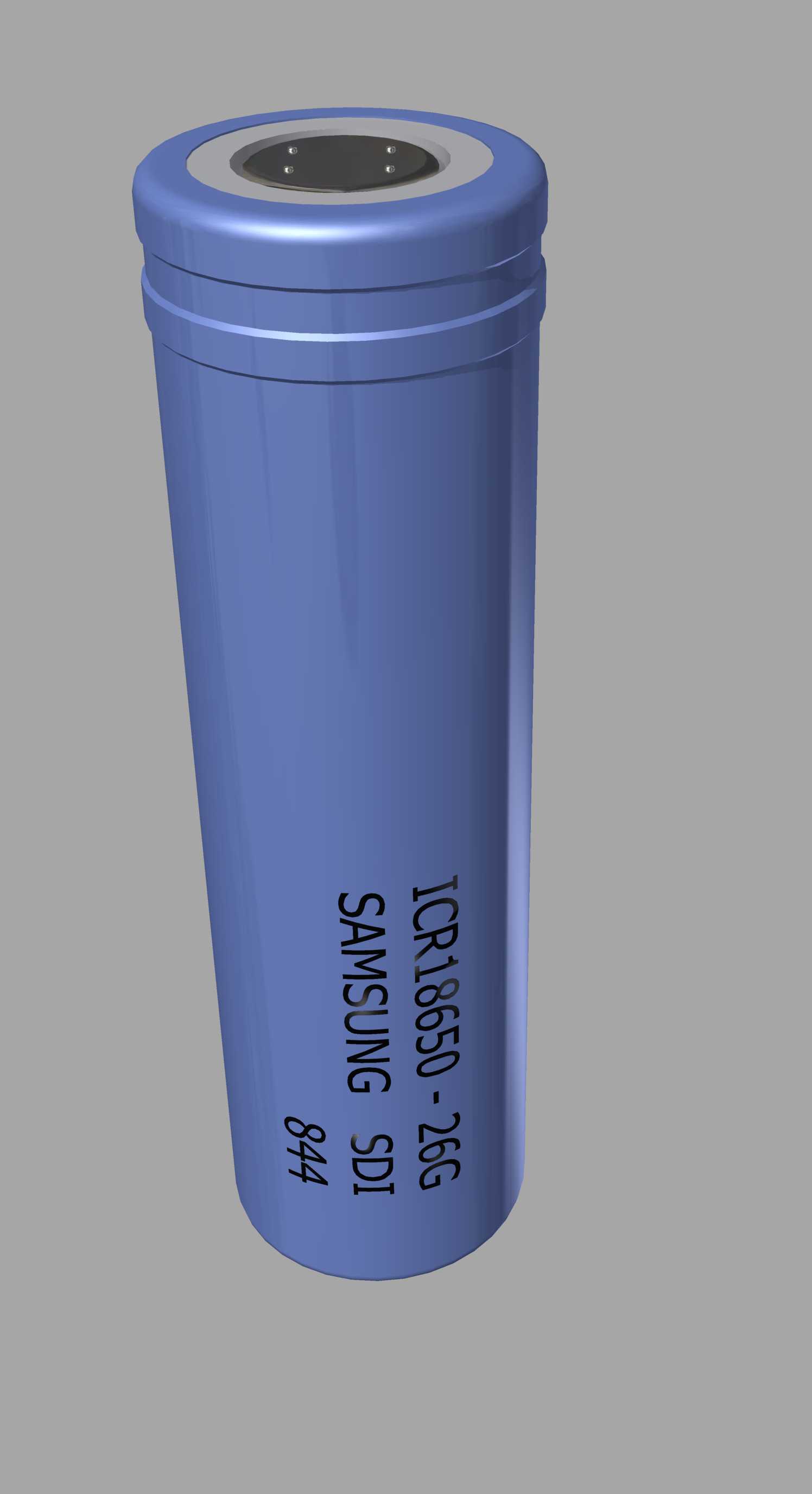

三星ICR18650圆柱锂离子电芯外观结构

这款圆柱电芯是消费电子、小型储能、动力辅助领域应用极为广泛的供能单元，日常可见于强光手电、移动电源、笔记本电池组、小型电动工具、低速代步车电池簇等场景，作为独立的电能存储单元，既可以单颗直接为低功耗便携设备供电，也可以通过串并联组合成不同电压与容量的电池包，满足多场景的电能输出需求。从功能特性来看，这款电芯为圆柱卷绕式结构的锂离子电芯，外壳采用镀镍钢材质，具备足够的结构强度抵御日常使用中的挤压与轻微碰撞，顶部设置有绝缘密封结构与正极引出端，壳体本身作为负极引出端，正负极之间通过绝缘圈实现物理隔离，避免使用过程中出现正负极短路的风险。在设计思路上，这款电芯严格遵循18650圆柱电芯的通用尺寸规范，整体为标准圆柱形态，外壳表面通过丝印标注电芯型号、品牌标识与批次信息，既方便生产环节的溯源管理，也便于用户在组装电池组时快速识别电芯参数；外壳的滚槽结构位于电芯上部，用于固定内部的卷芯与密封顶盖，同时为顶盖的绝缘密封件提供安装限位，保证电芯在长期充放电循环过程中的密封性能，防止电解液泄漏。从外形尺寸与安装边界来看，这款电芯的直径为18mm，整体高度为65mm，是行业通用的标准尺寸，能够适配市面上绝大多数18650规格的电池仓、电池支架与点焊组装工装，在进行电池组组装时，单颗电芯之间可以通过青稞纸绝缘垫片实现侧面隔离，配合镍带点焊即可完成串并联连接，不需要额外定制特殊的安装固定件，能够大幅降低电池包的组装成本与设计难度。在实际应用中，这款电芯的标准化外形设计也让其具备极强的通用性，替换维修时不需要对原有设备的电池仓进行改造，直接更换同规格电芯即可恢复设备供能，同时圆柱形态的结构也让电芯在充放电过程中产生的热量能够通过外壳均匀散出，配合电池组的散热结构能够有效控制电芯工作温度，提升充放电循环的使用寿命。
