立式工业气体洗涤净化装置结构设计

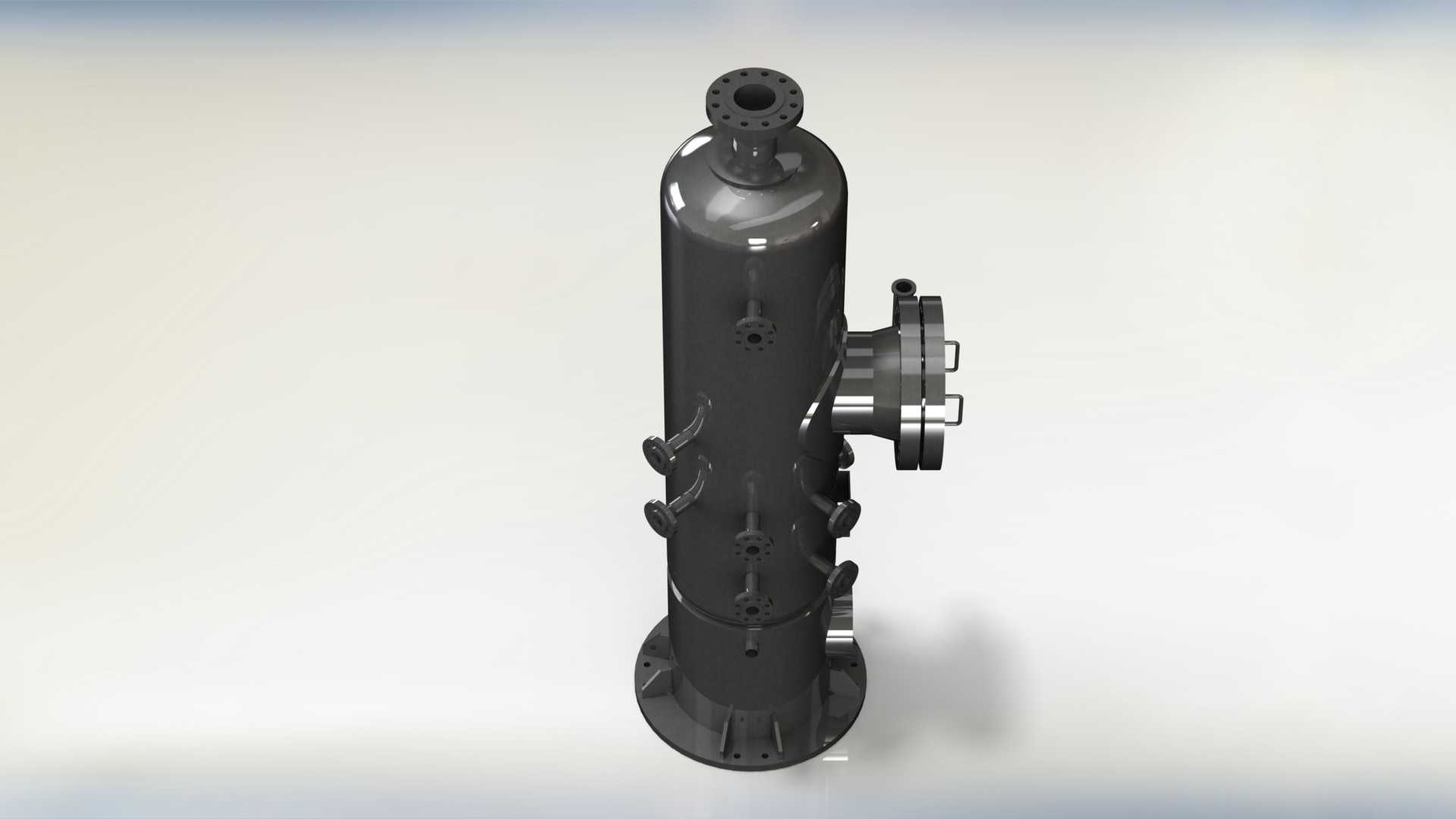

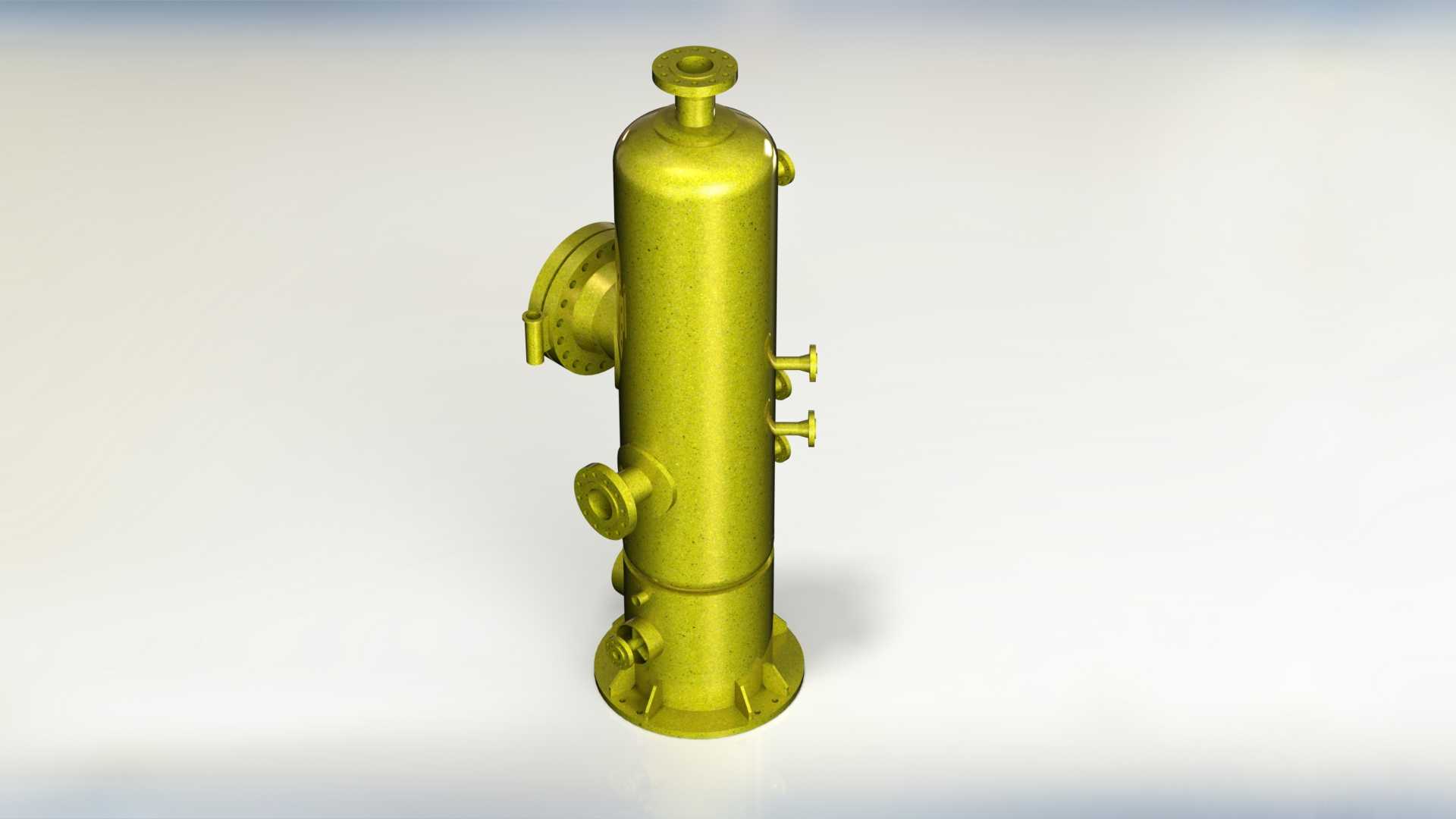

这款立式气体洗涤装置主要应用于石油炼化、煤化工、精细化工、燃气输配等工业场景的气相介质净化环节，在实际生产流程中承担脱除气相中夹带的液滴、固体粉尘、可溶性有害组分的核心作用，可有效避免下游压缩机、换热器、反应釜等核心设备出现介质带液冲蚀、催化剂堵塞中毒、管路结垢堵塞等问题，是气相输送与反应工序前的关键净化单元。从功能特性来看，该装置采用立式承压罐体结构，顶部设置净化气出口，侧部切向布置待处理气入口，含杂质的气相从侧部入口进入罐体后，会依托切向进料的结构形成旋流场，密度较大的液滴与固体颗粒在离心力作用下被甩向罐体内壁，顺着壁面滑落至罐体底部的积液段，初步分离后的气相向上流经内部的洗涤捕集层，与喷淋的洗涤液充分接触，可溶性杂质与剩余细颗粒被洗涤液吸附捕集，最终经过顶部的除沫结构脱除气相中夹带的细小液沫，净化达标后的气相从顶部出口输送至下游工序，罐体底部设置排污接口，可定期排出收集的废液与固体杂质。在设计思路上，该模型充分考虑了工业现场的安装与运维需求，整体采用细长立式结构，占地面积小，适合布置在管廊间隙、装置区边角等空间有限的区域；罐体底部设置带螺栓孔的圆形安装法兰底座，可直接通过地脚螺栓固定在混凝土设备基础上，安装时无需额外搭建大型支撑框架；侧部的人孔结构采用快开式法兰连接，方便运维人员进入罐体内部更换洗涤填料、检修内部喷淋与除沫构件；罐体侧壁预留的多组接口可根据实际工况需求，灵活布置压力检测、温度检测、液位检测仪表，也可作为备用喷淋口、取样口使用，适配不同组分、不同压力等级的气相净化需求。从安装边界来看，该装置的安装基础需匹配底部法兰的螺栓孔位尺寸，预留足够的竖向安装空间满足顶部管线连接、侧部人孔开启的操作需求，设备周边需预留不小于一米的运维操作空间，方便日常巡检、排污操作与检修作业，整体安装无需复杂的外部配套结构，可直接接入现有工艺管线快速投用。
