天然气卧式过滤脱水装置结构设计

该设备主要应用于油气田集输场站、天然气长输管线分输站、城市燃气门站以及天然气净化厂的预处理工段，核心作用是脱除天然气介质中携带的游离液态水、固体杂质颗粒以及凝析油液滴，避免下游管线出现积液腐蚀、调压阀门冰堵、流量计计量失准，同时保障后续脱硫脱碳等深度净化装置的进料气质符合工艺要求，是天然气输配系统中保障气质达标、管线运行安全的核心处理单元。

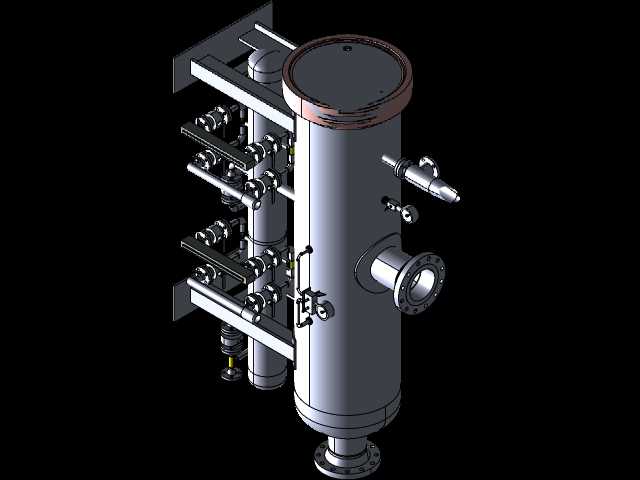

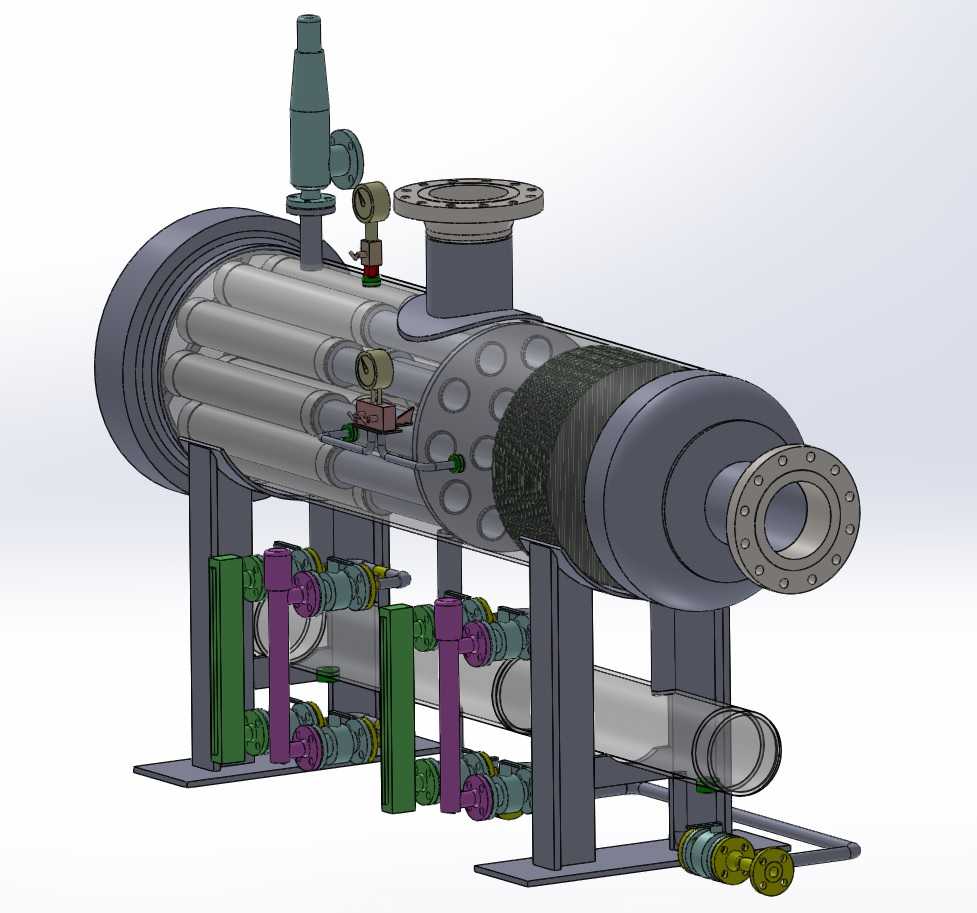

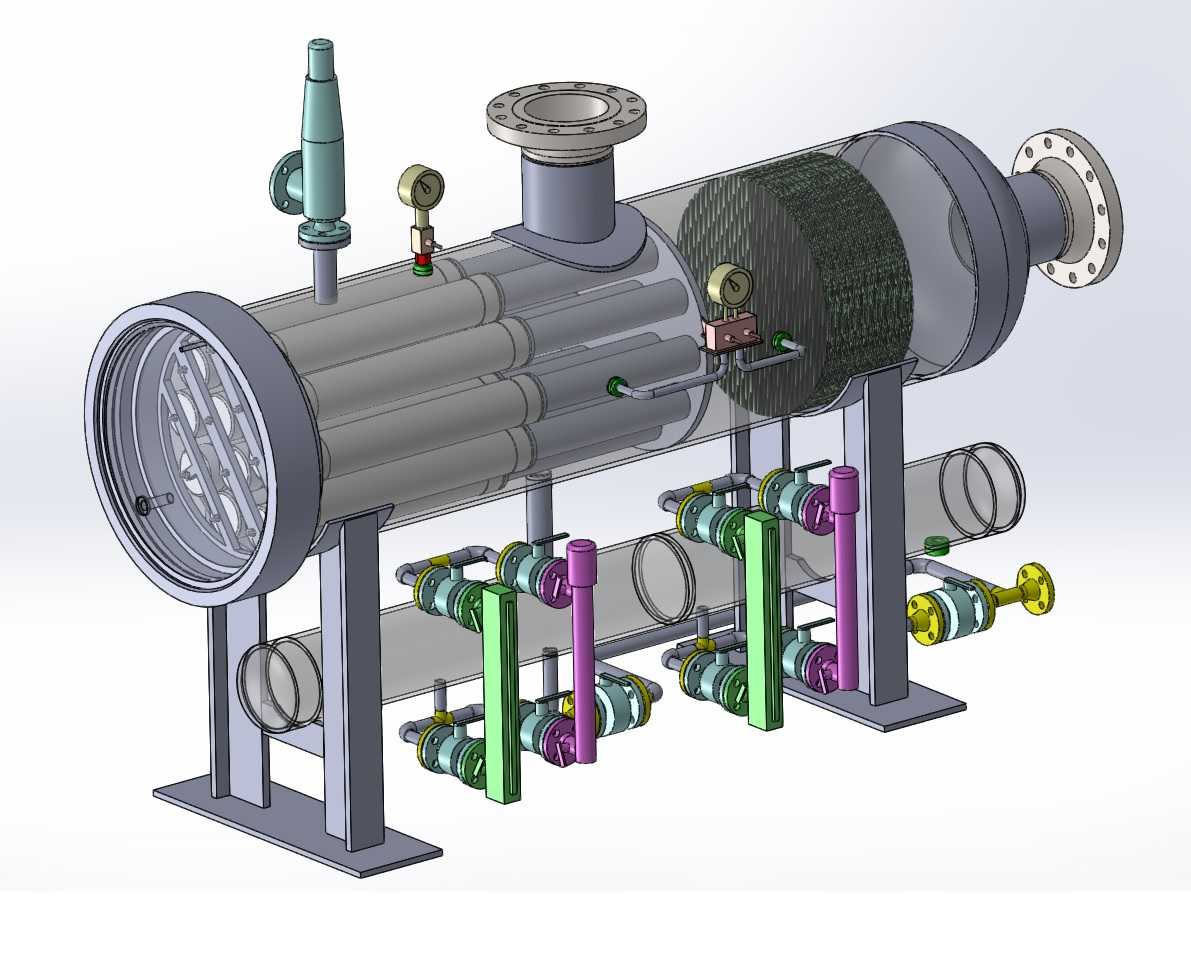

设备采用卧式筒体布局设计，相较于立式结构，卧式布置能够大幅降低设备整体安装高度，减少场站竖向空间占用，同时卧式筒体内的气流行程更长，气流在筒内的流速分布更均匀，可有效避免高速气流裹挟已分离的液滴二次夹带，提升分离脱水的效率。筒体主腔体内部设置多级处理单元，进气端首先设置布气整流结构，将进入筒体的高速天然气进行均匀布气，避免局部流速过高冲击内部过滤元件；整流后的气流依次经过粗滤聚结段与精滤分离段，粗滤段可拦截大粒径固体杂质与大直径液滴，聚结层可将气态中弥散的微小液滴聚结为大直径液滴，依靠重力沉降至筒体底部的集液腔，精滤段则进一步脱除剩余的微小杂质与液滴，确保出口气质满足输送要求。

筒体顶部设置有安全泄压组件、压力检测仪表与液位监测部件，可实时监控设备内部运行压力与集液腔液位，当内部压力超限时泄压组件自动起跳泄放压力，保障设备运行安全；当集液腔液位达到设定阈值时，可通过底部的多路排液阀组实现自动或手动排液，排液管路上设置不同通径的控制阀，适配不同液位高度下的排液流量需求，避免排液过程中气流窜漏。设备两端采用法兰快开结构设计，方便后期开盖更换内部过滤元件、开展内部检修维护作业，降低运维作业的难度与耗时。

设备底部采用型钢焊接支座作为支撑结构，支座与筒体采用焊接连接保证结构强度，支座底板预留地脚螺栓安装孔，可直接固定于场站混凝土基础上，安装时需保证筒体沿长度方向保持微小坡度，坡向集液端便于积液汇集排净；设备进出口均采用标准法兰连接，可直接与场站同压力等级的工艺管线对接，安装边界清晰，无需额外定制异形转接构件，适配常规天然气场站的安装施工要求。
