立式旋流结构天然气过滤脱水装置

该装置主要应用于油气田集输场站、天然气长输管线分输站、城市燃气门站以及天然气净化厂的原料气预处理工段，是天然气输送及净化流程中保障气质达标的核心处理设备，可有效脱除天然气中携带的游离液态水、凝析油滴以及固体机械杂质，避免下游管线出现水合物堵塞、阀门冲蚀、仪表失灵以及输送设备损坏等问题，同时为后续脱硫脱碳等深度净化工序提供合格的进料气质。

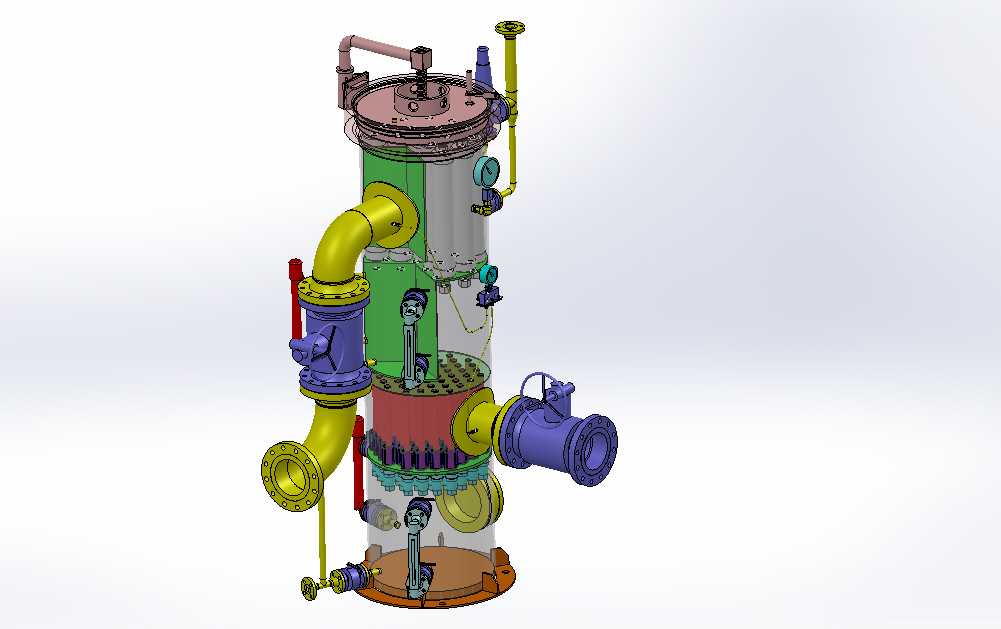

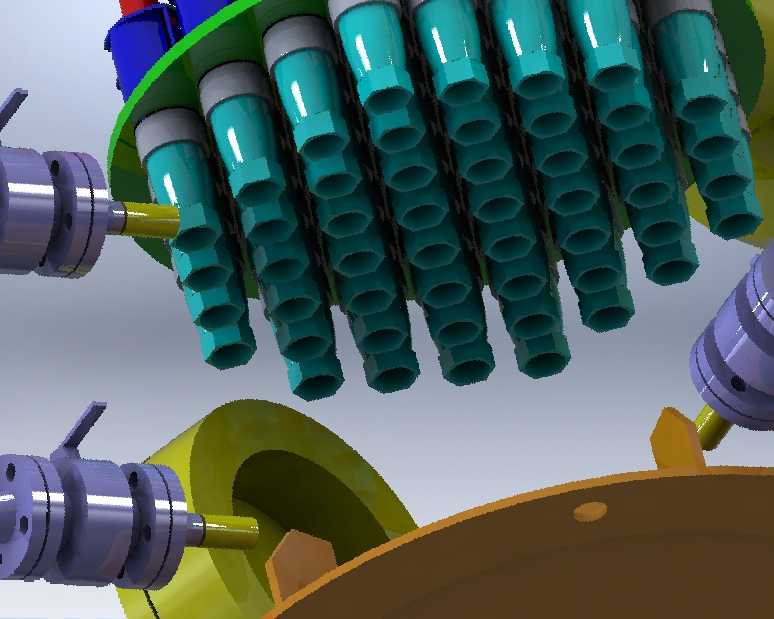

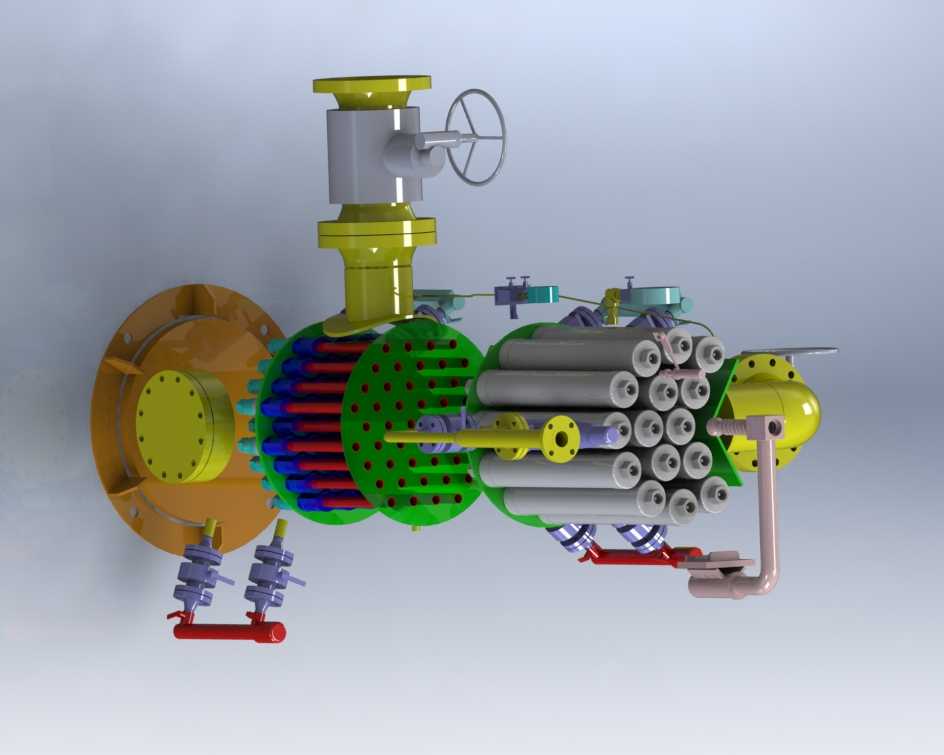

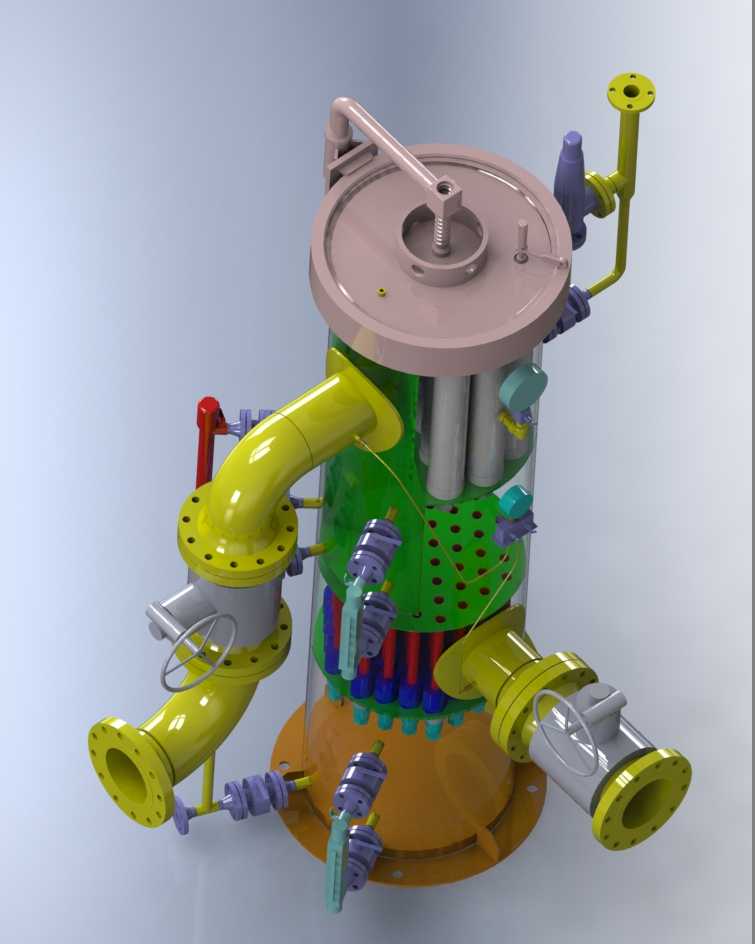

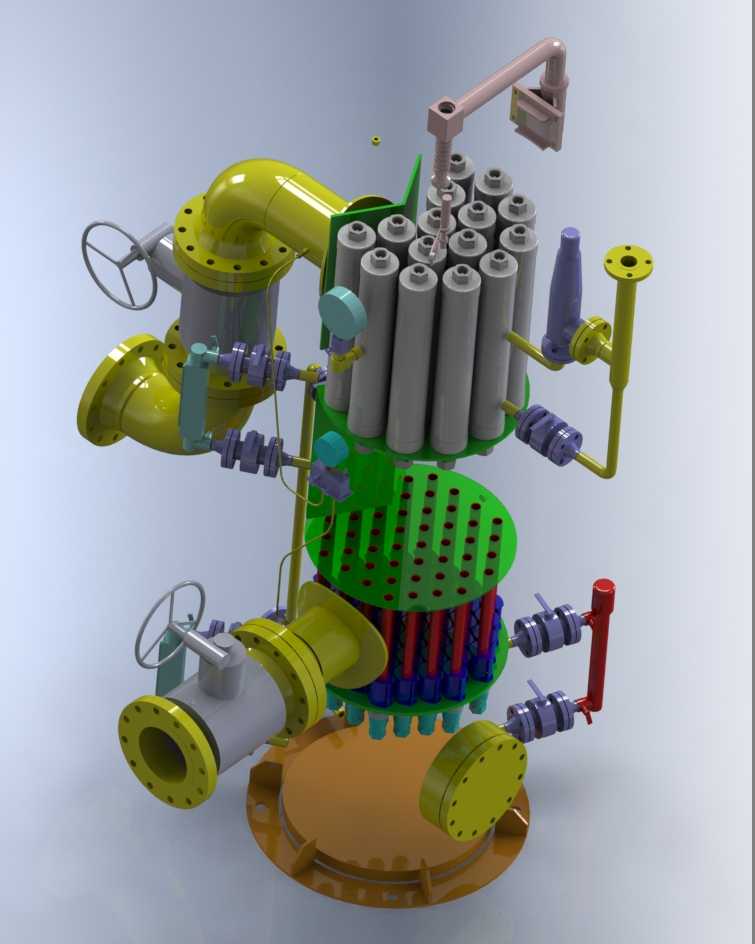

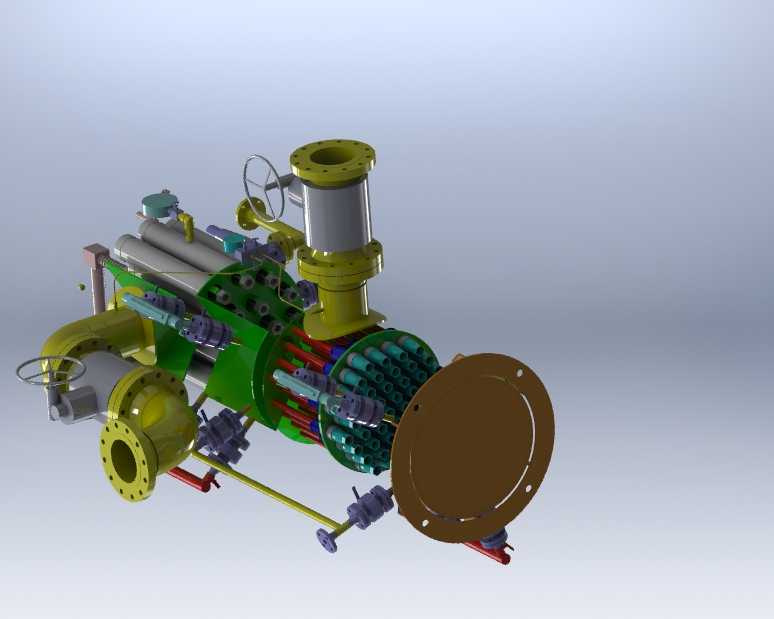

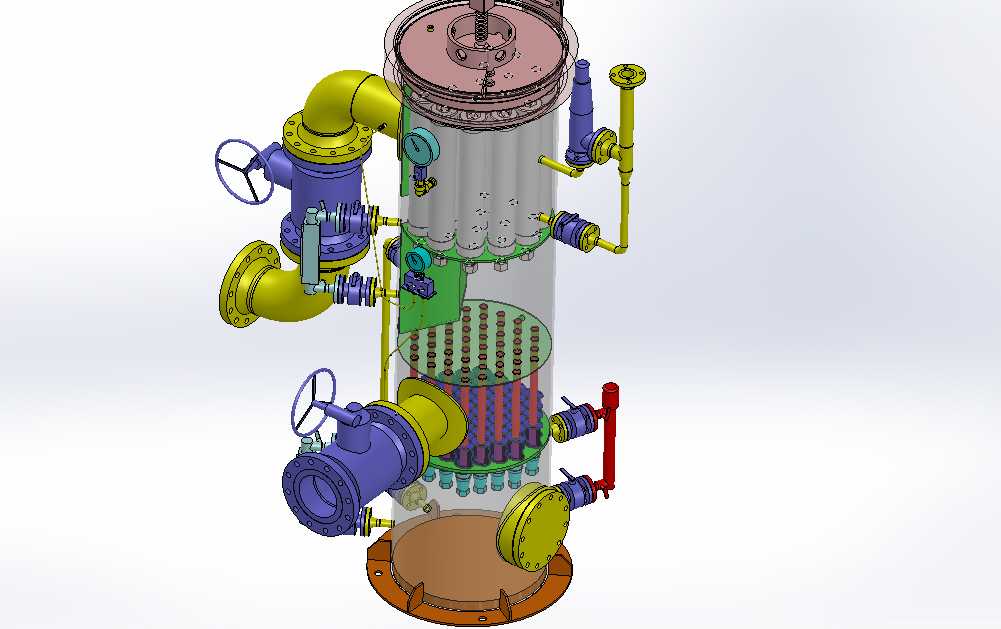

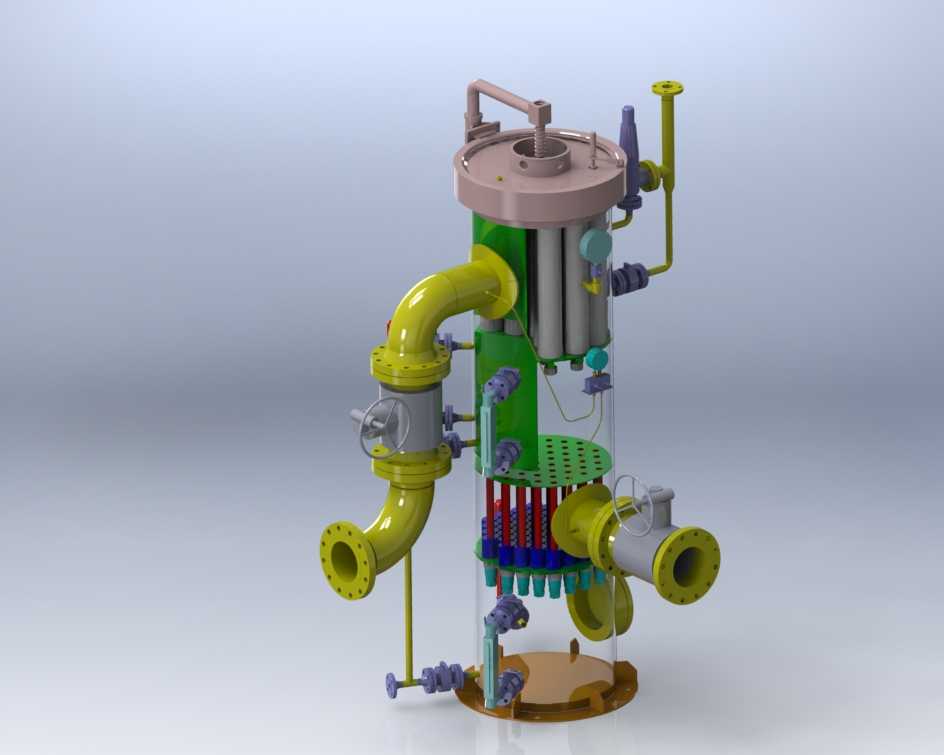

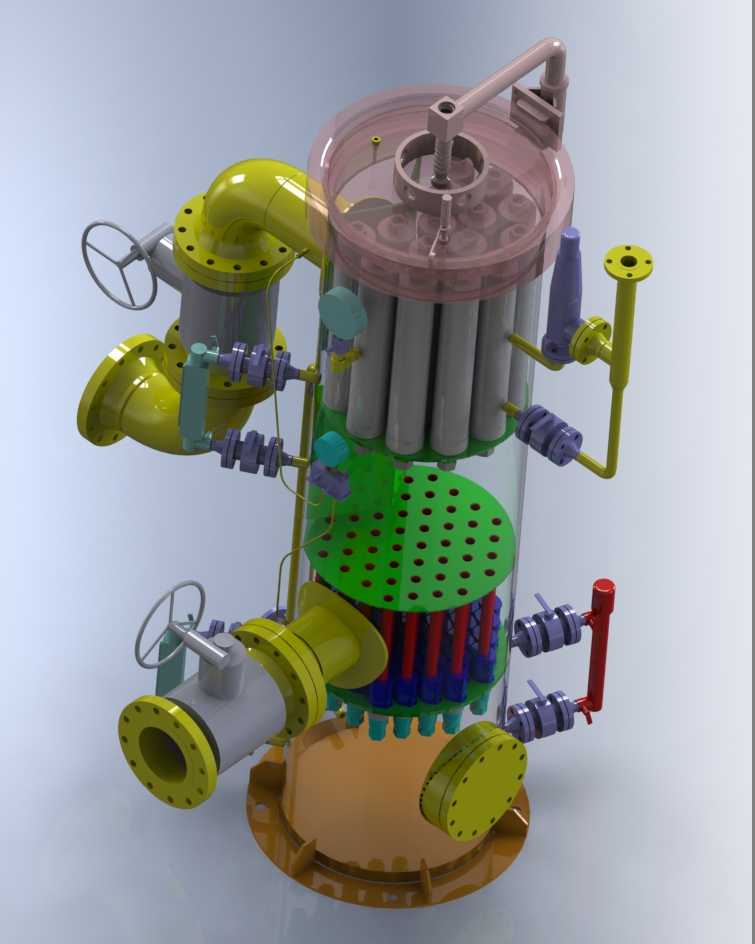

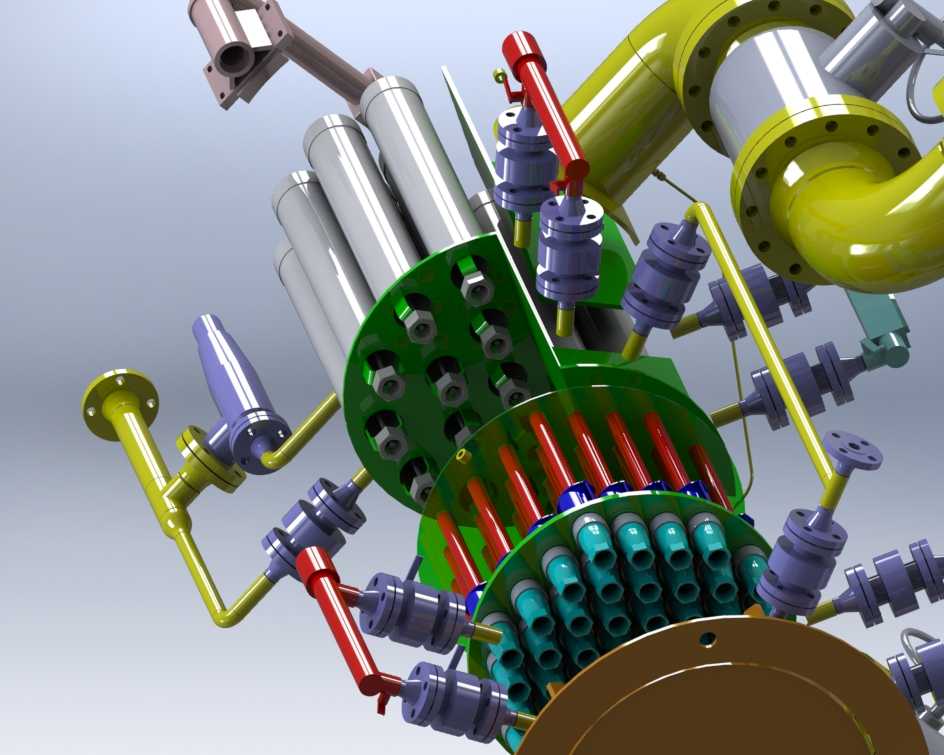

设备采用立式筒状承压结构设计，整体以旋流分离与精密过滤相结合的复合处理逻辑搭建：含液含杂质的天然气从筒体侧部的切向入口进入设备后，首先经过旋流分离段，依靠气流高速旋转产生的离心力，将粒径较大的液滴和固体颗粒甩向筒壁，沿壁面下落至设备底部的集液腔实现初步分离；经过初步分离的气流向上流动进入过滤聚结段，通过内部的聚结分离内件将细小的雾沫聚结成大粒径液滴，依靠重力沉降实现深度脱水除杂，处理后的合格天然气从筒体上部的出口管线输出，分离出的液体可通过底部的排污接口定期排出。

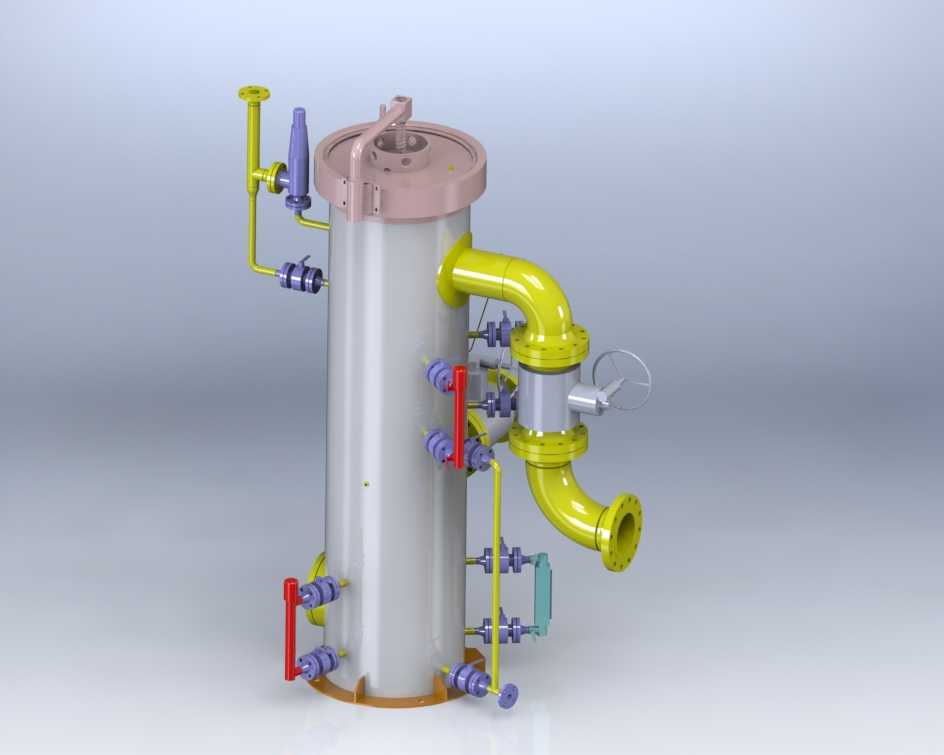

设计过程中充分考虑现场安装与运维需求：整体采用立式安装布局，占地面积小，对站场平面空间要求低，适合各类场站的改扩建及新建项目的布置；筒体顶部设置快开式人孔结构，无需大型吊装设备即可快速开启完成内部过滤元件的更换与检修；设备外部配套了压差检测仪表、液位观测组件、安全泄压附件以及现场操作阀门，可实时监控设备运行状态，保障运行过程的安全性与稳定性。

设备的进出口管线均采用标准法兰连接结构，安装时可直接与站场工艺管线对接，无需额外定制转换连接件；底部设置支撑式裙座结构，可直接固定于场站的混凝土设备基础上，安装边界清晰，配套的外部管线、仪表、操作附件均在出厂前完成定位装配，现场仅需完成工艺管线对接、排污管线连接以及仪表校验即可投入使用，大幅降低现场安装施工的工作量。
