集成驱动式磁流变传动减速装置结构

这款集成驱动的磁流变减速装置，主要面向需要精准调速、软启动的工业传动场景，常见于自动化生产线输送单元、精密物料搬运设备、轻工包装机械的动力输出端，也可适配对启动冲击有严格限制的实验台架、精密检测设备的动力传动环节，能够替代传统定比减速机构，实现输出转速的无级平滑调节，大幅降低传动启动瞬间对负载端的冲击载荷，延长整套传动链路的易损件使用寿命。

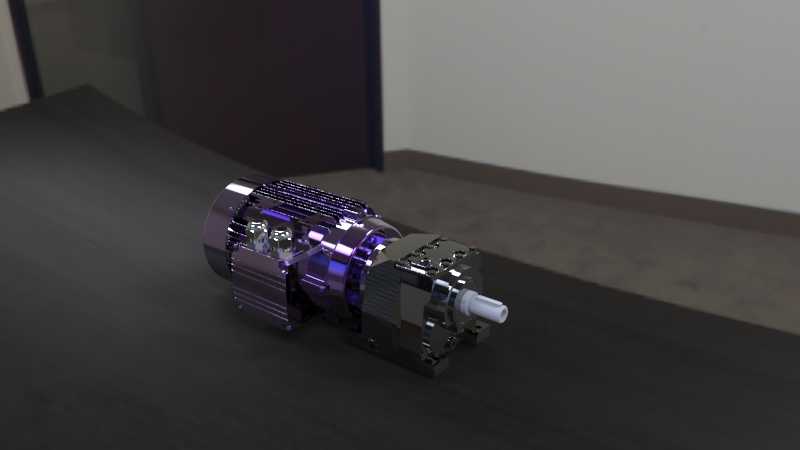

从实际用途来看，该装置将驱动电机与减速传动段整合为一体式结构，无需额外搭建电机与减速器的对接安装座，输入端直接对接供电回路即可完成动力输出，核心依靠磁流变效应实现扭矩传递与转速调节，通过改变励磁回路的电流参数，就能快速调整输出轴的扭矩与转速，既可以在设备启动阶段缓慢提升转速，避免硬启动带来的齿轮打齿、传送带打滑、负载移位等问题，也能在运行过程中根据生产工况实时调整输出转速，匹配不同节拍的生产需求，相比传统齿轮减速结构，它的调速响应速度更快，传动过程的噪音更低，且不存在齿轮啮合磨损带来的传动间隙累积问题，长期运行的传动精度保持性更好。

在功能特性上，该装置的传动段采用密封式腔体结构，内部填充磁流变介质，励磁组件集成在传动腔体外侧，不会与传动介质直接接触，降低了励磁元件的密封防护难度；输出端采用标准轴伸设计，可直接通过联轴器对接负载轴，也可加装链轮、同步带轮实现远距离动力传输；接线端子设置在电机顶部的防护盒内，接线操作便捷，且具备基础的防尘防泼溅能力，适配多数车间的常规生产环境。

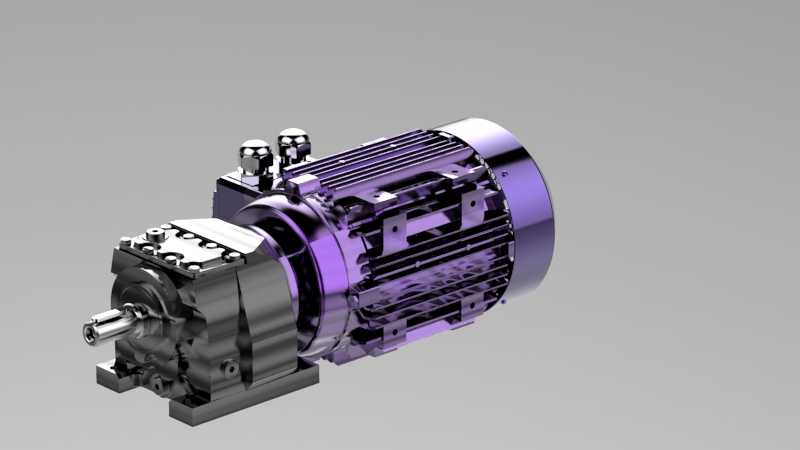

从设计思路来看，整体采用同轴式布局，驱动电机的转子轴直接对接磁流变传动腔的输入侧，传动腔的输出端衔接减速增扭结构，整套动力链路保持同轴排布，最大限度缩小了装置的整体径向尺寸，减少了偏载带来的轴承额外载荷；外壳采用散热筋结构设计，电机段与传动段的外壳散热筋连续排布，既能够提升装置的整体结构刚性，也能增大散热面积，将电机运行与磁流变介质工作产生的热量快速散发到空气中，避免长时间运行出现内部介质温度过高、传动性能衰减的问题；安装底座采用一体化铸造成型，底座上的安装孔位按照通用工业电机的安装尺寸规范设计，能够直接替换同功率等级的传统电机-减速器组合，无需对设备的安装机架做额外改造。

在外形尺寸与安装边界上，该装置的整体轴向长度控制在同功率传统分体式电机减速机组的八成以内，径向尺寸与标准系列工业电机保持一致，安装底座的孔距、输出轴的轴径与键槽尺寸、轴伸长度都符合通用传动件的安装规范，安装时只需保证输出轴与负载轴的同轴度误差在允许范围内，预留出顶部接线盒的接线操作空间与侧面的散热通风距离即可，不需要额外预留过大的安装空间，能够适配紧凑布局的设备内部安装需求。
