蜗轮蜗杆减速机箱体外壳结构设计

项目分类:3D模型 发布时间:2021-06-03 ID:193030
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计
  • 蜗轮蜗杆减速机箱体外壳结构设计

该壳体是蜗轮蜗杆传动结构减速机的核心承载构件,主要应用于工业传动场景中,为减速机内部的蜗轮、蜗杆、轴承、轴系等核心传动部件提供密闭的安装空间与可靠的结构支撑,可适配轻工输送、食品包装、小型自动化生产线、物流分拣设备等对传动速比有较高要求的低中负载传动工况,能够在设备运行过程中隔绝外界粉尘、水汽与加工碎屑侵入传动腔,同时容纳润滑油脂,为内部传动副提供稳定的润滑环境,避免传动件出现异常磨损,延长整套传动机构的使用寿命。

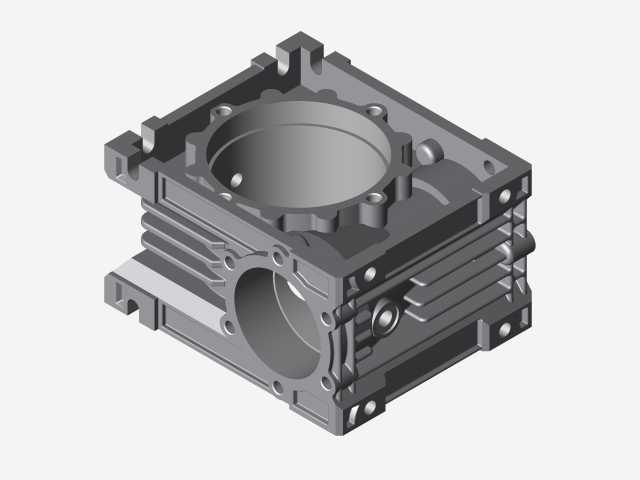

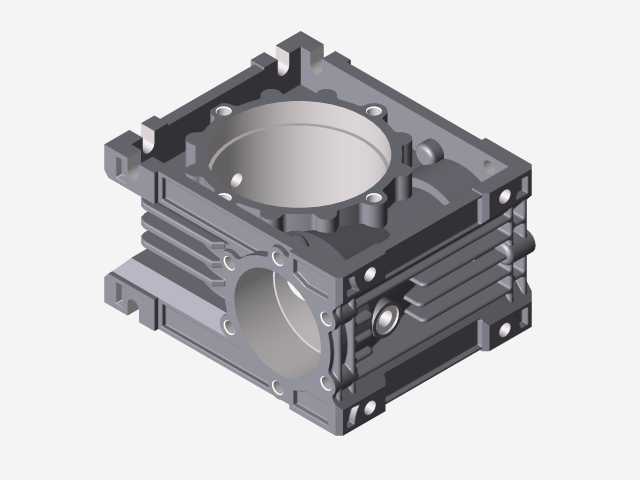

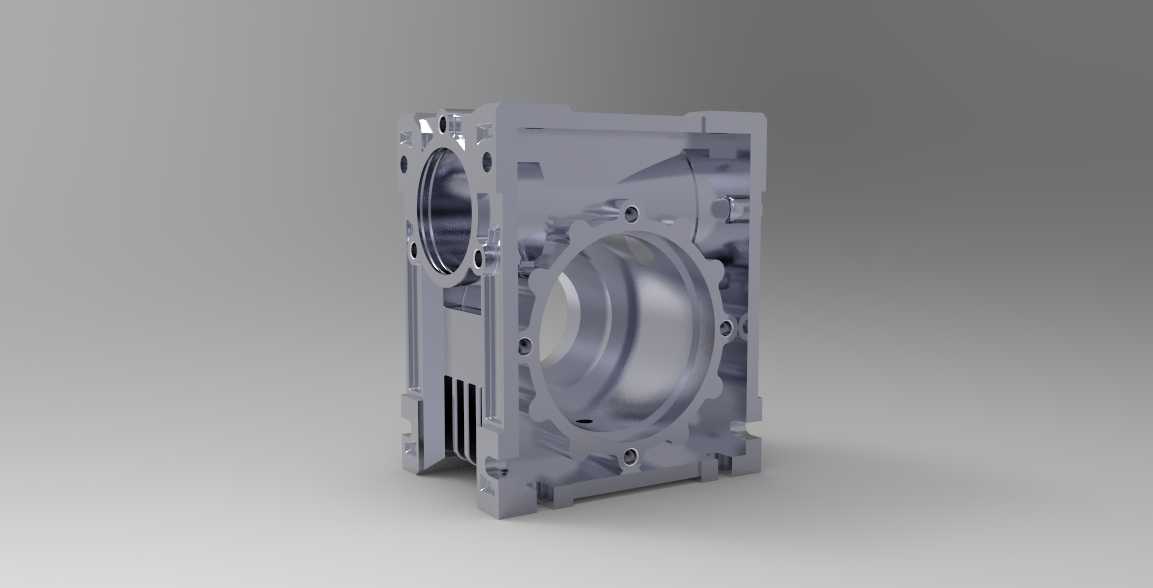

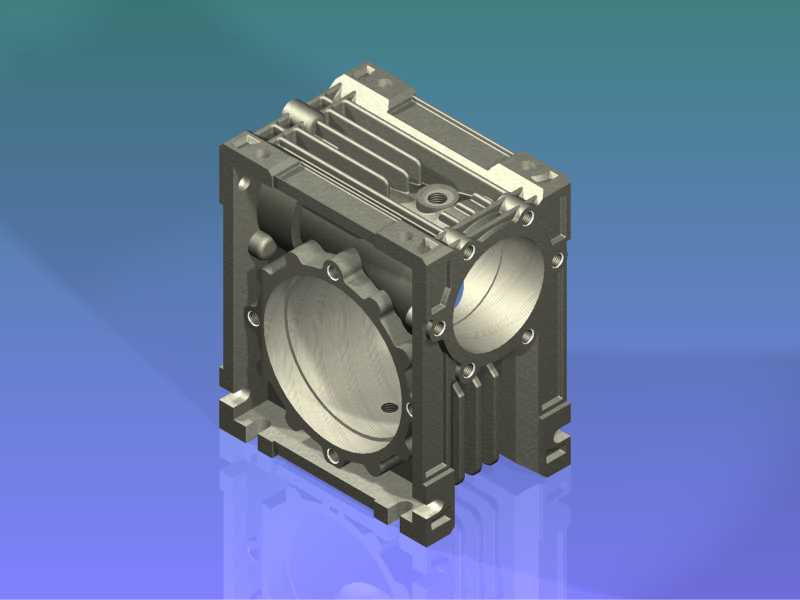

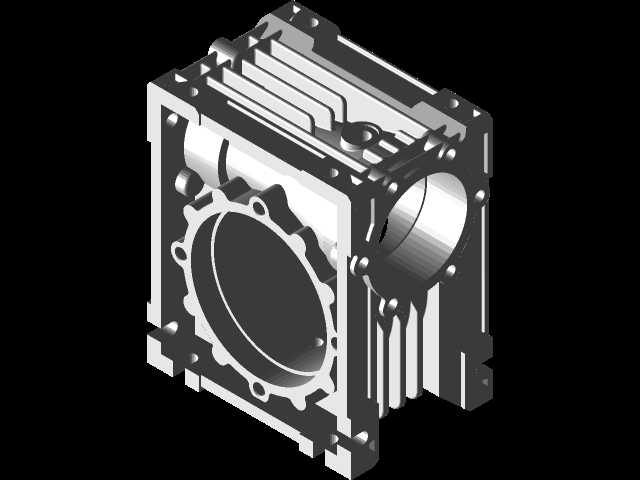

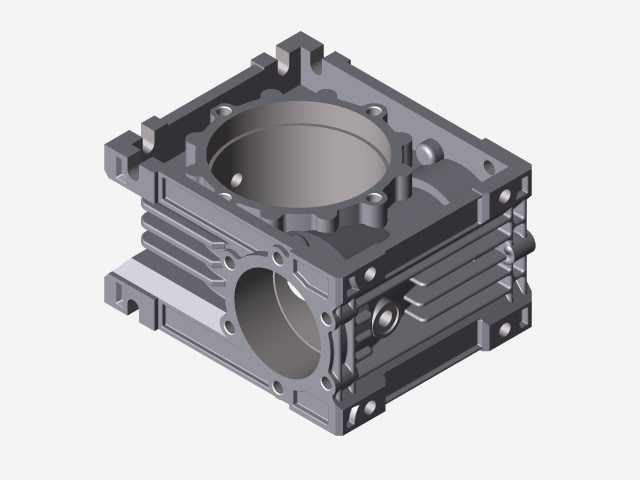

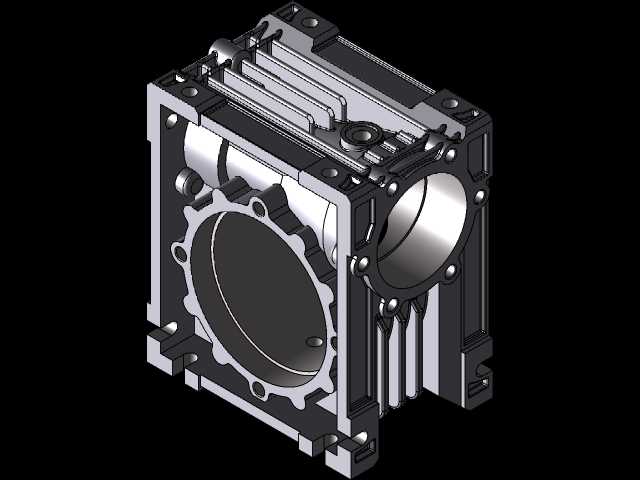

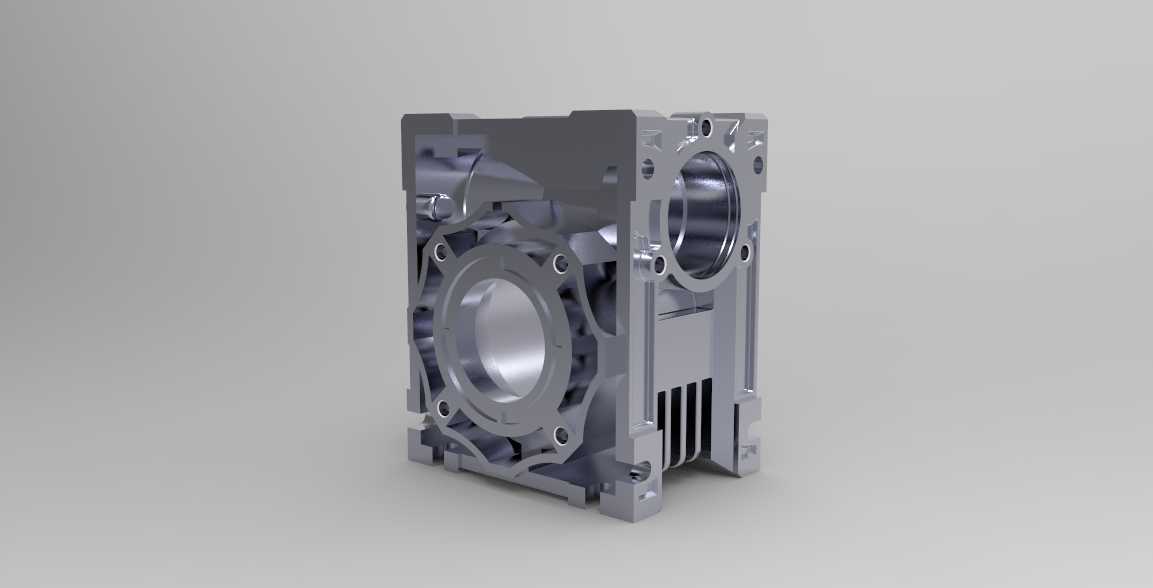

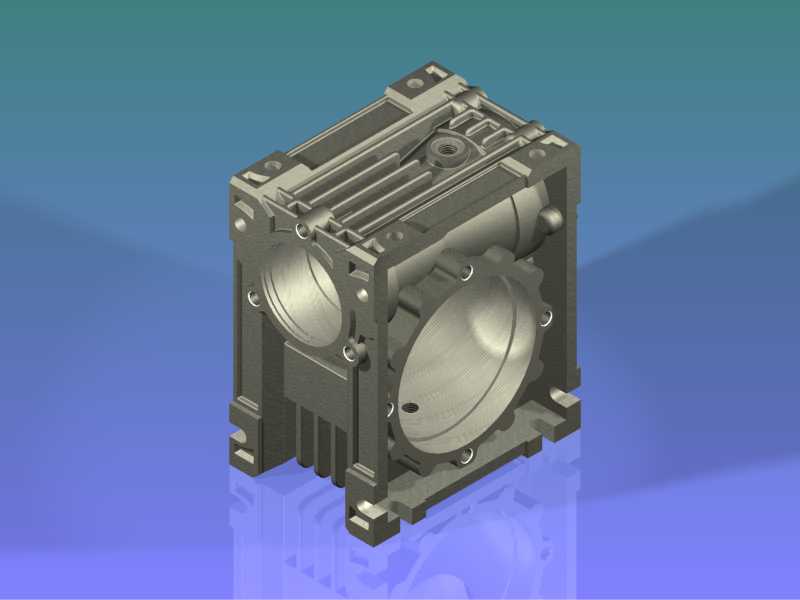

在功能特性设计上,该壳体采用一体化铸造成型的主体结构,外部设置有多道平行分布的散热筋条,能够在减速机连续运行过程中增大壳体与空气的接触面积,将传动副啮合过程中产生的热量快速传导散发,避免腔体内润滑脂因温度过高出现性能衰减,保障传动效率稳定。壳体两侧预留有同轴度精度较高的轴承安装孔位,分别对应蜗杆输入轴与蜗轮输出轴的装配位置,孔位周边设计有均匀分布的螺栓连接沉孔,可用于固定轴承端盖,实现轴系的轴向定位与密封;壳体底部设置有带安装孔的固定支脚,能够通过螺栓将减速机整体稳固安装在设备机架的预设安装面上,抵消传动过程中产生的径向与轴向载荷,避免运行过程中出现设备移位或振动异响。壳体上部预留有注油与排气结构的安装位,下部可设置放油孔位,方便后期设备维护过程中更换润滑介质。

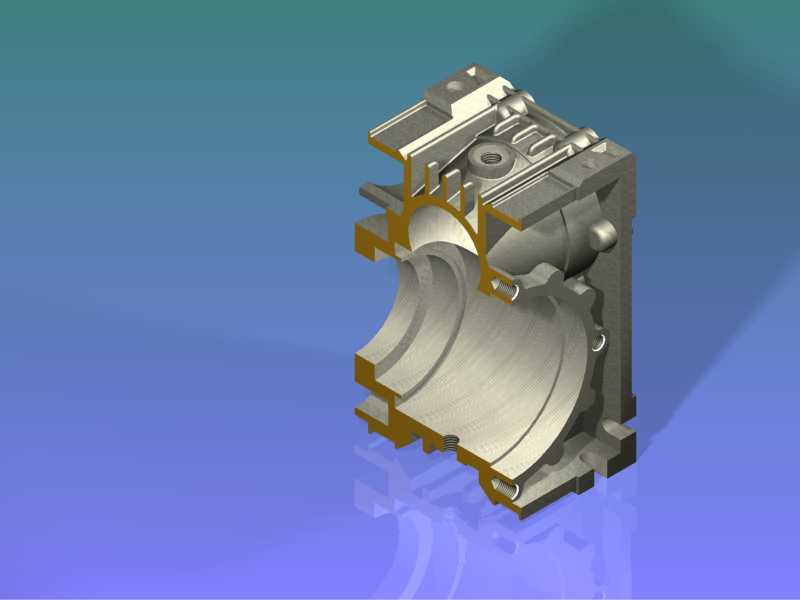

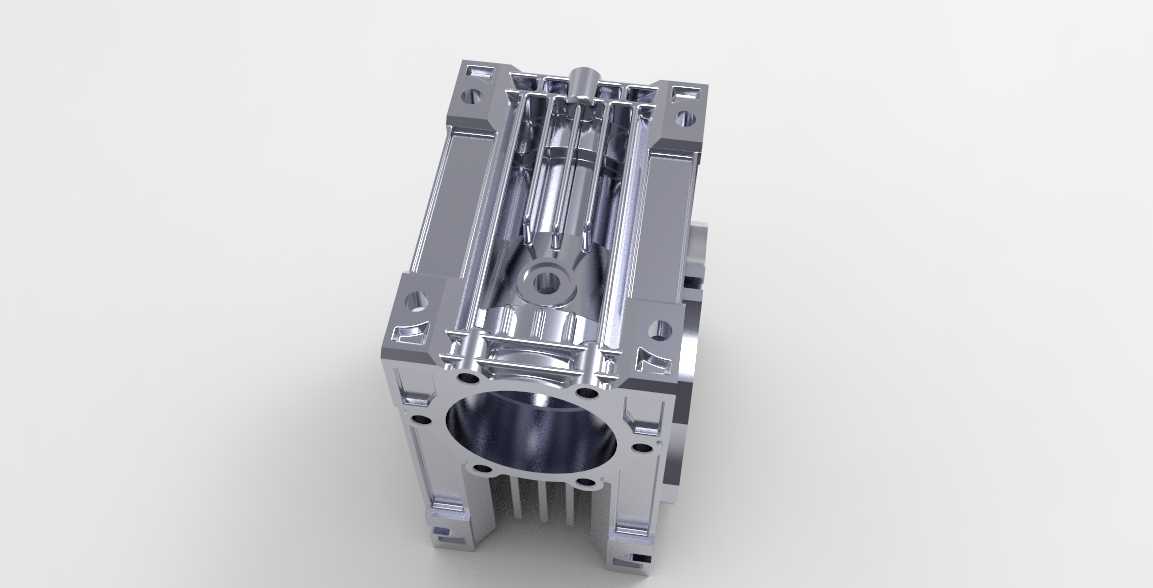

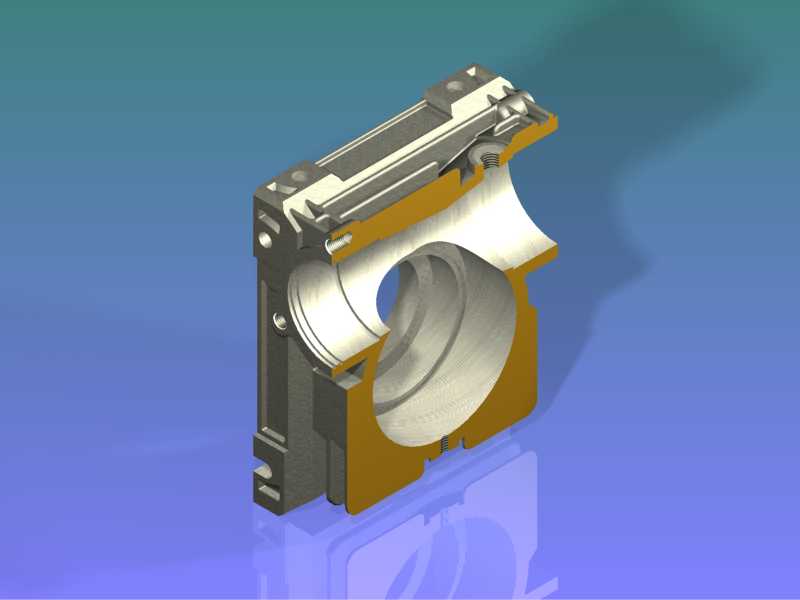

设计过程中优先兼顾了结构刚性与轻量化的平衡,壳体壁厚根据不同部位的受力情况做差异化分布,轴承安装位、支脚连接位等受力集中区域做了局部加厚处理,非受力区域在保障铸造工艺可行性的前提下适当缩减壁厚,在避免壳体受力变形、保障轴系装配精度的同时,尽可能控制壳体整体重量,降低减速机整体的材料成本与安装负载。壳体的安装边界充分适配常规蜗轮减速机的通用安装尺寸规范,输入、输出轴的孔位中心高、支脚安装孔的孔距均符合行业通用的安装互换要求,可直接替换同规格的常规减速机壳体,无需对配套设备的安装结构做额外改造。壳体的内腔轮廓根据蜗轮蜗杆的啮合运动轨迹做了仿形设计,在预留足够传动运转间隙的前提下尽可能压缩内腔的冗余空间,减少润滑脂的加注量,同时避免运转过程中润滑脂出现不必要的搅动损耗,提升整体传动的平稳性。
