生物柴油酯交换反应器三维结构设计

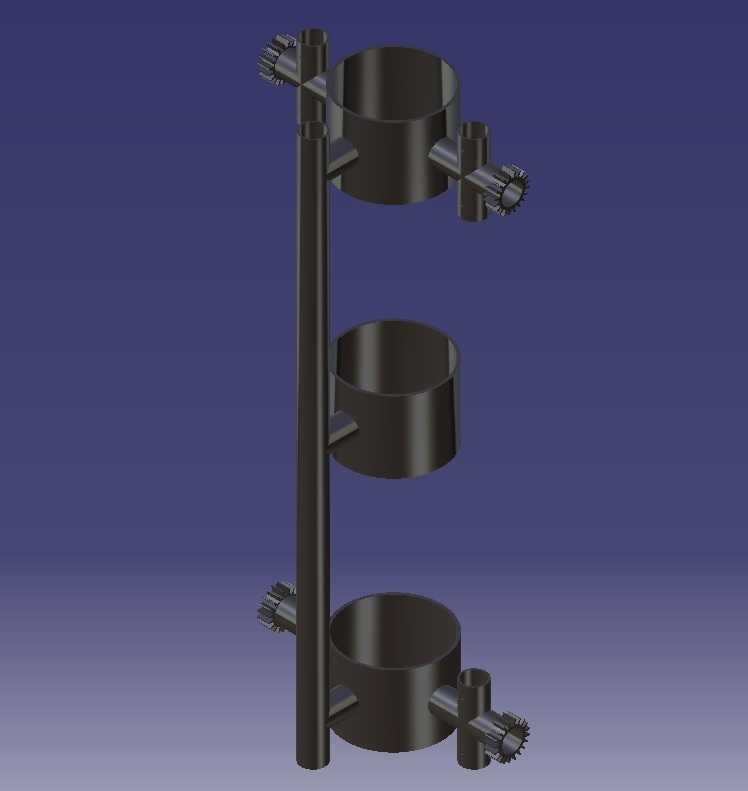

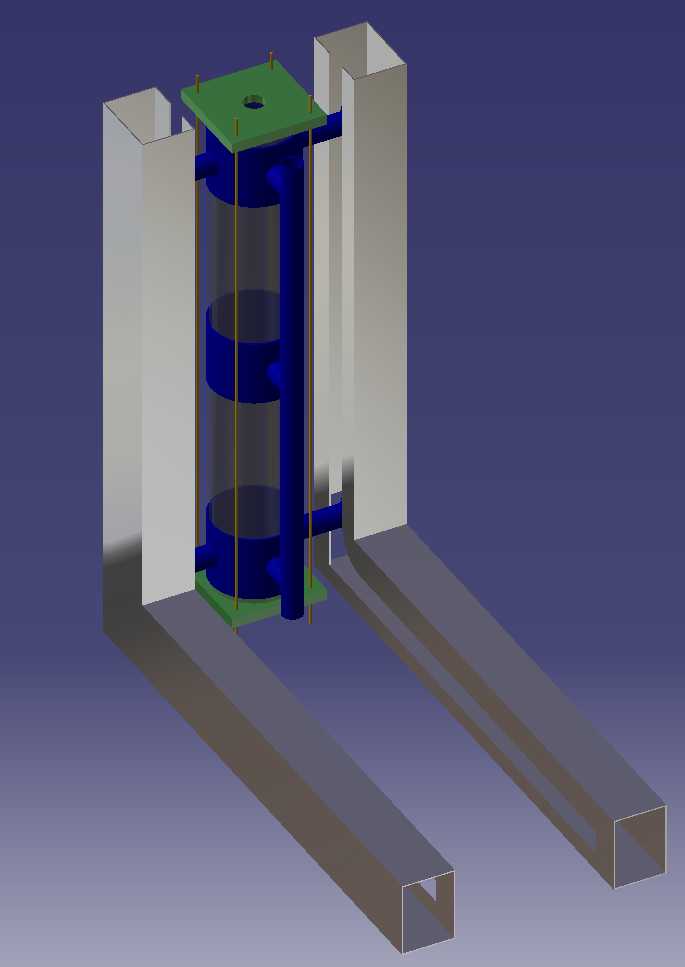

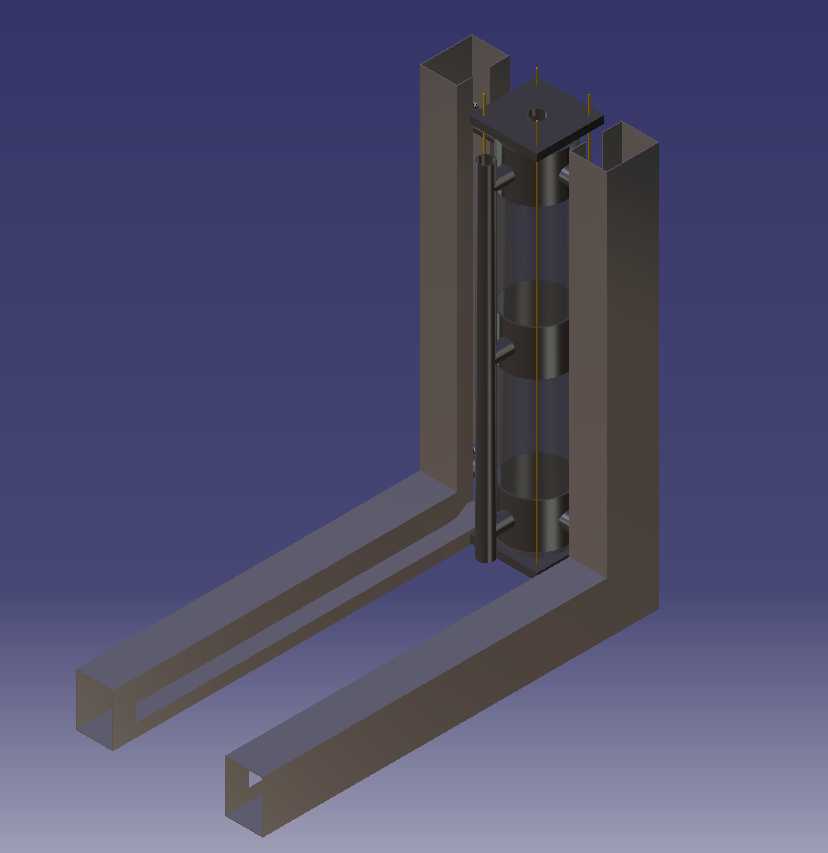

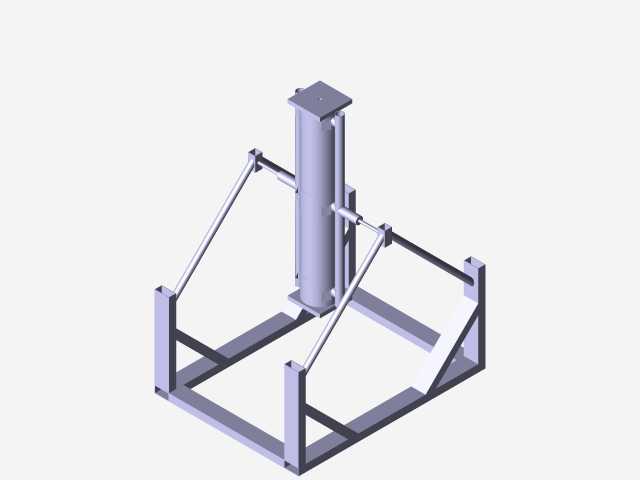

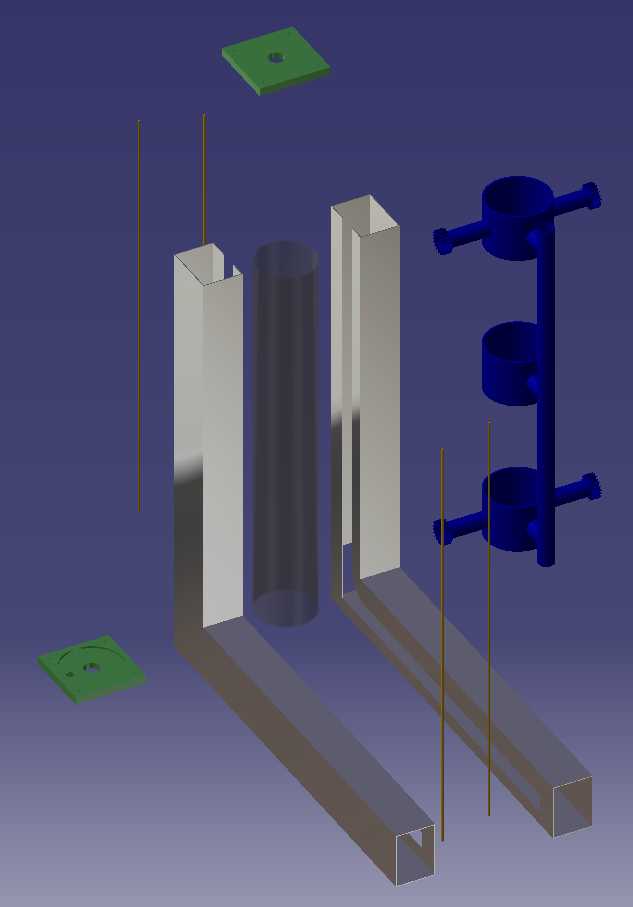

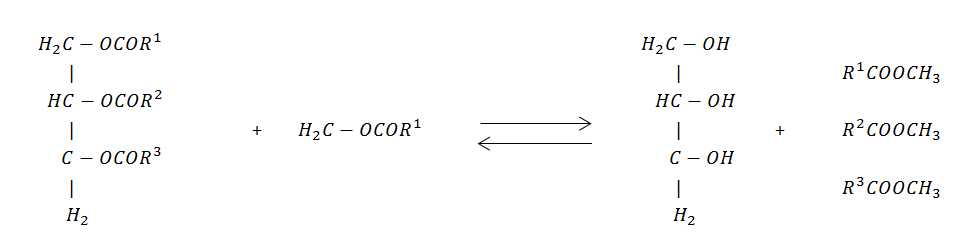

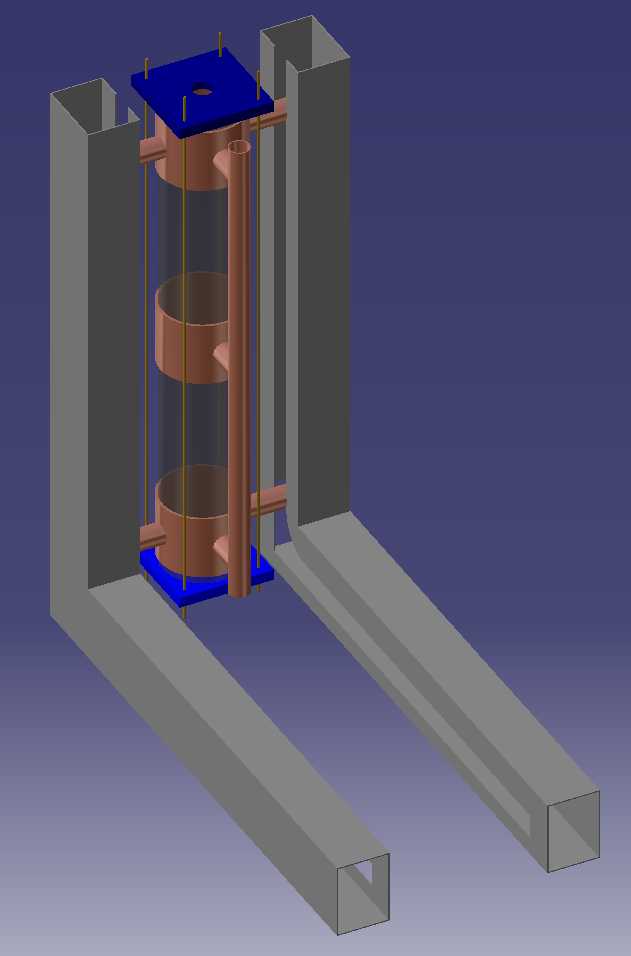

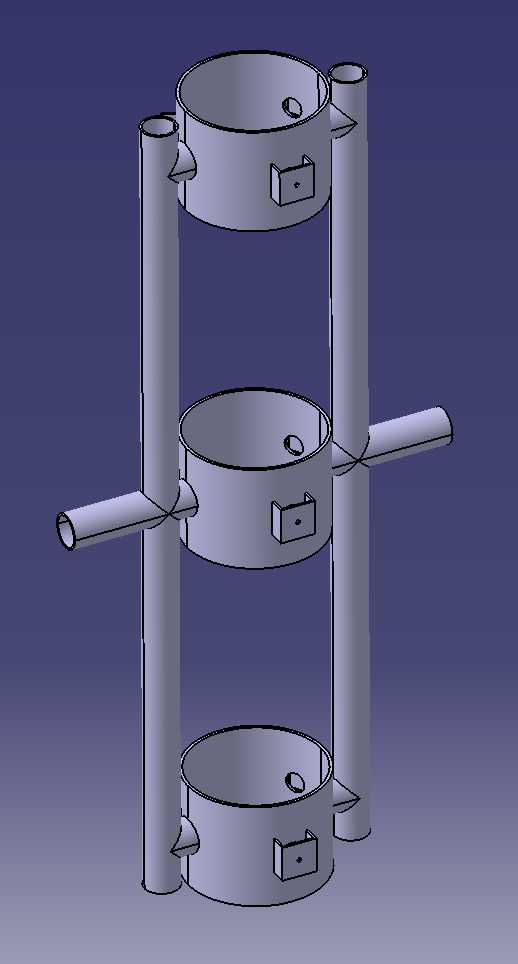

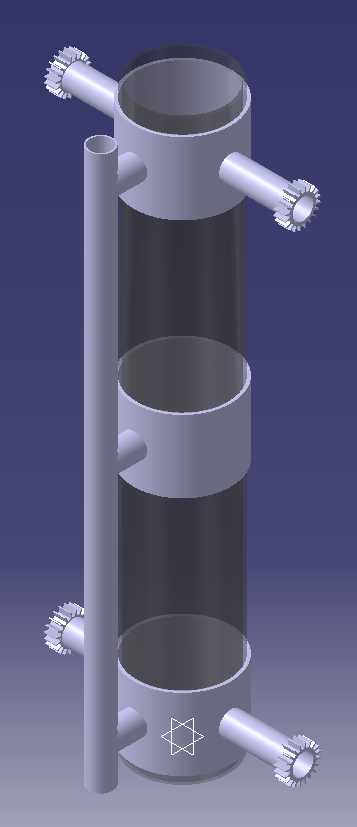

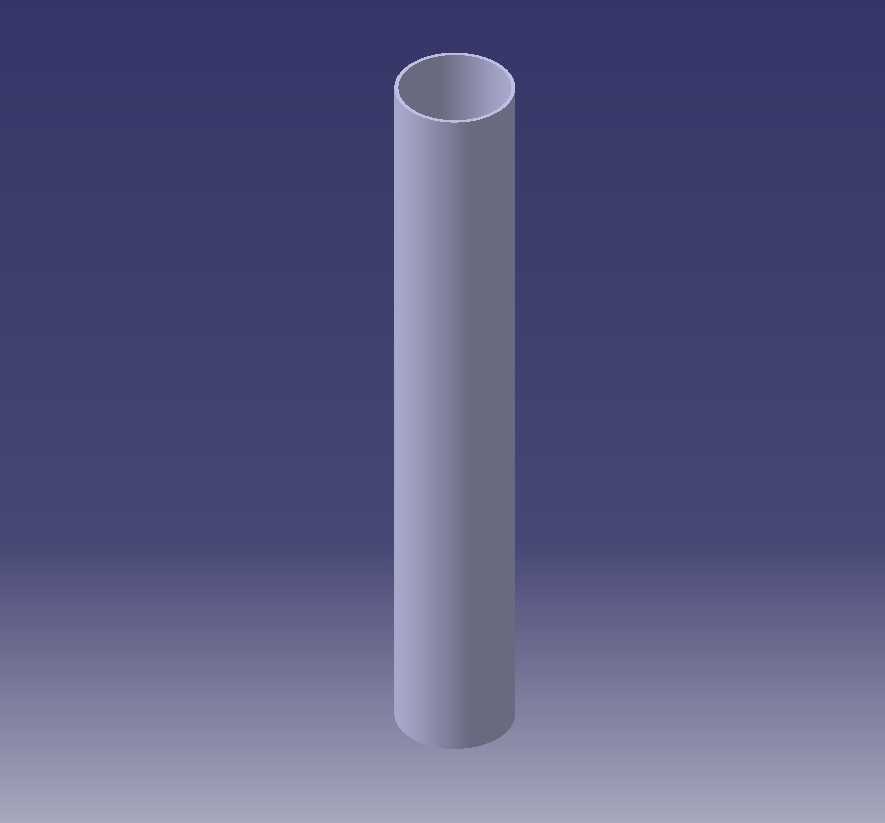

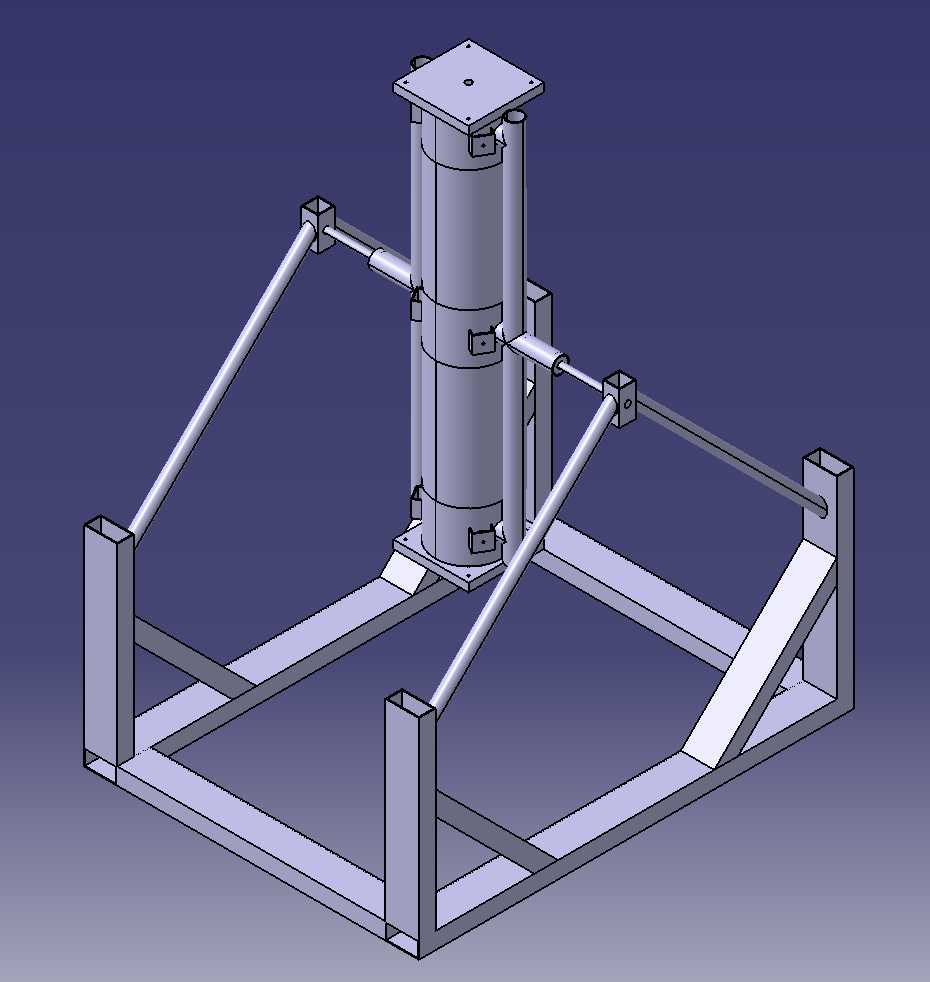

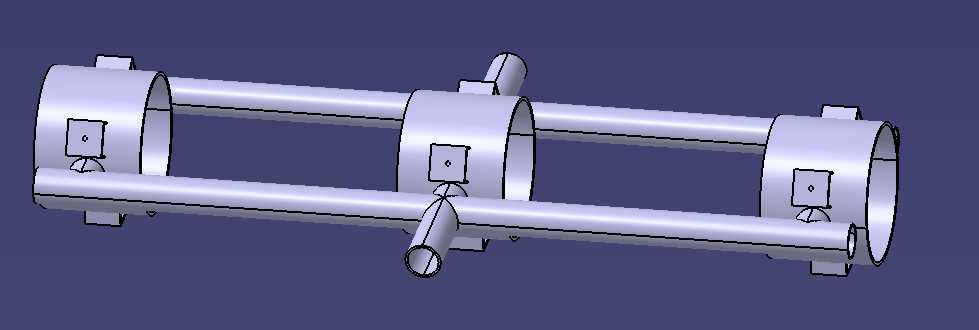

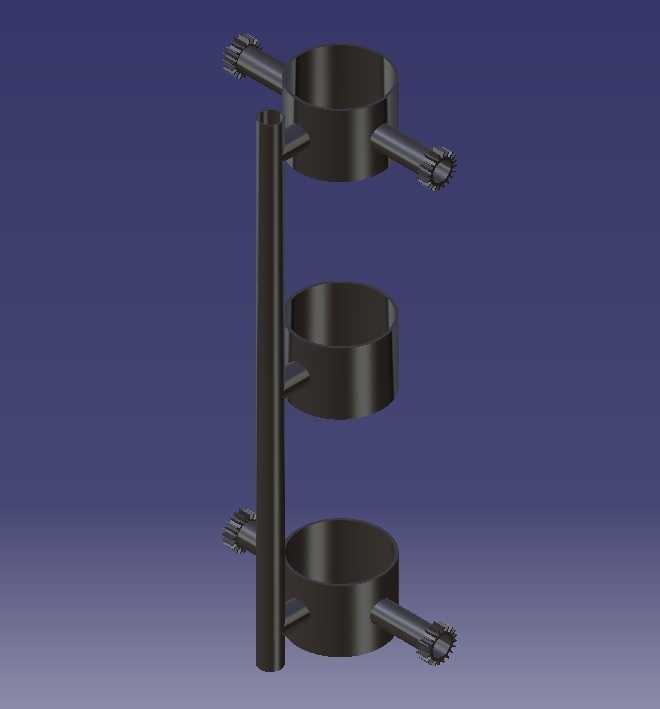

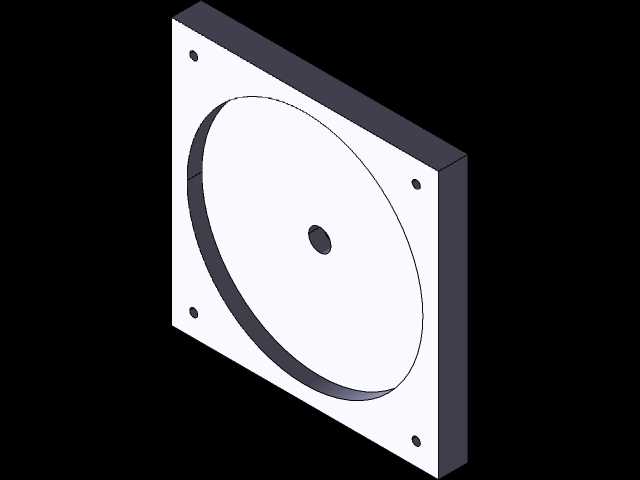

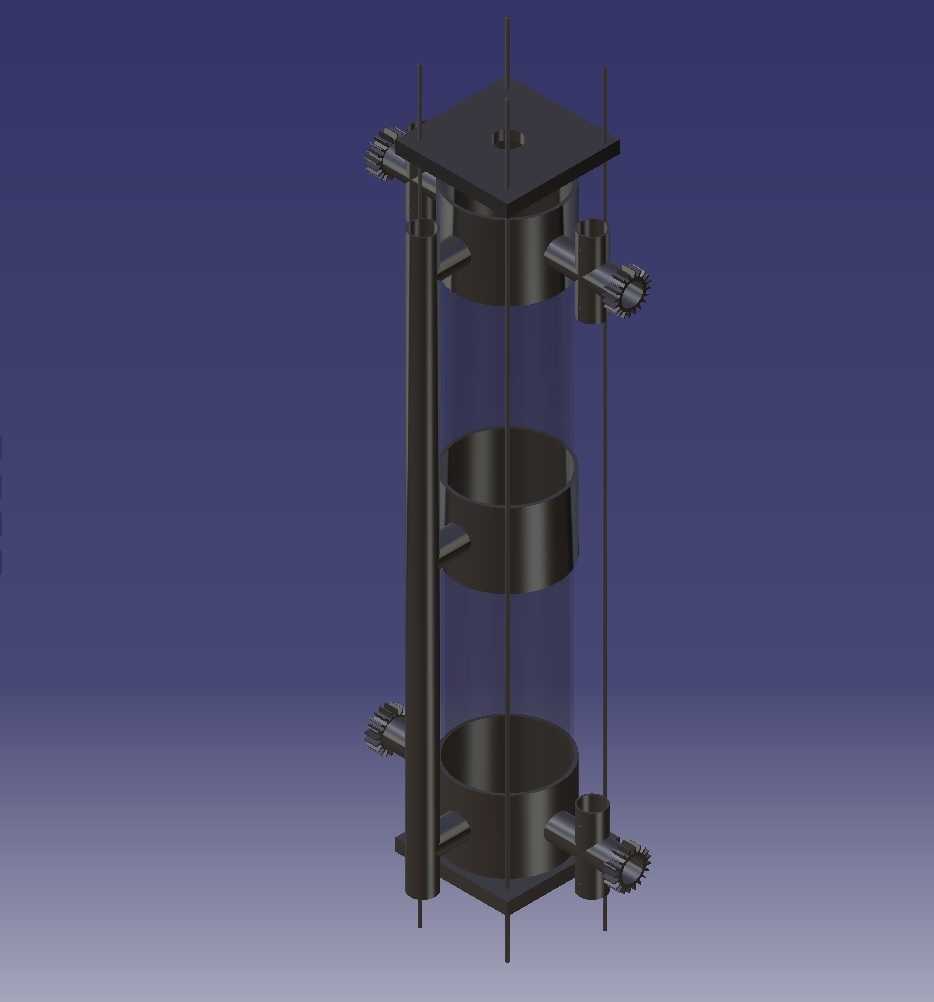

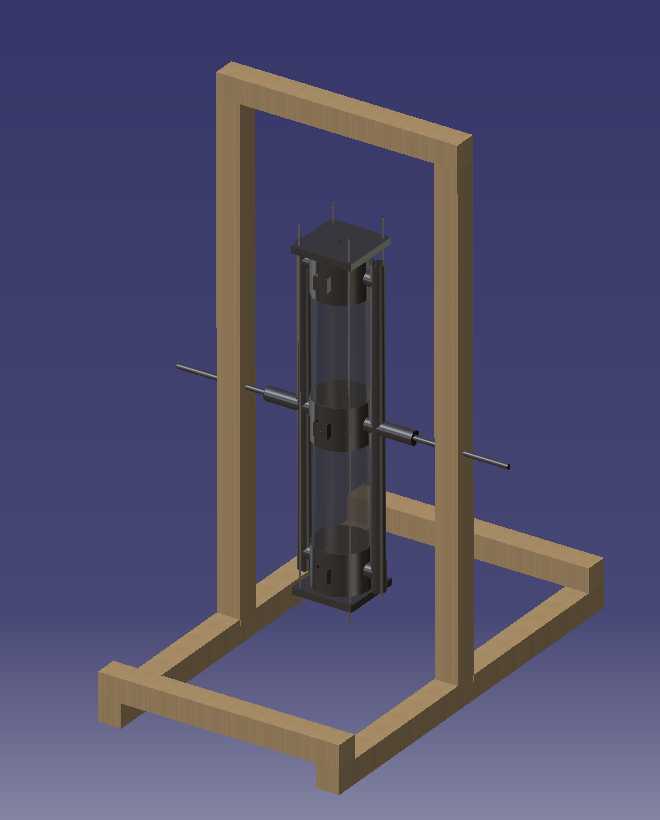

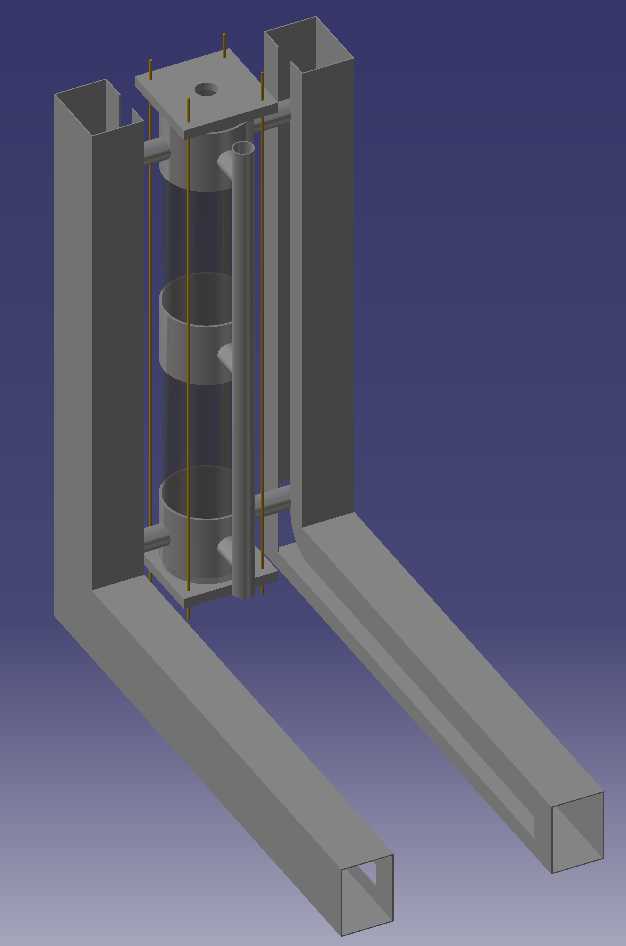

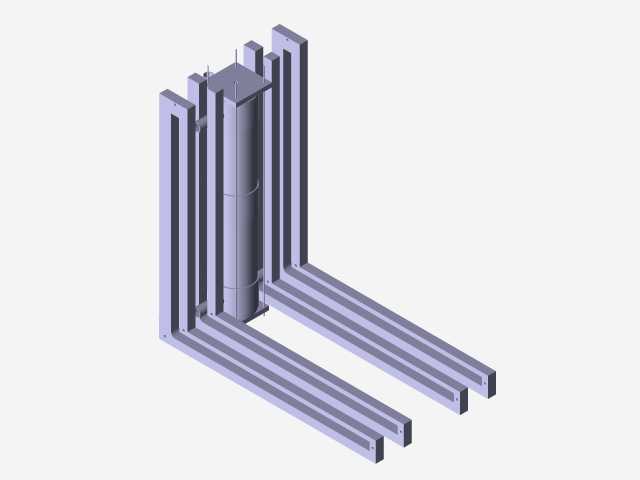

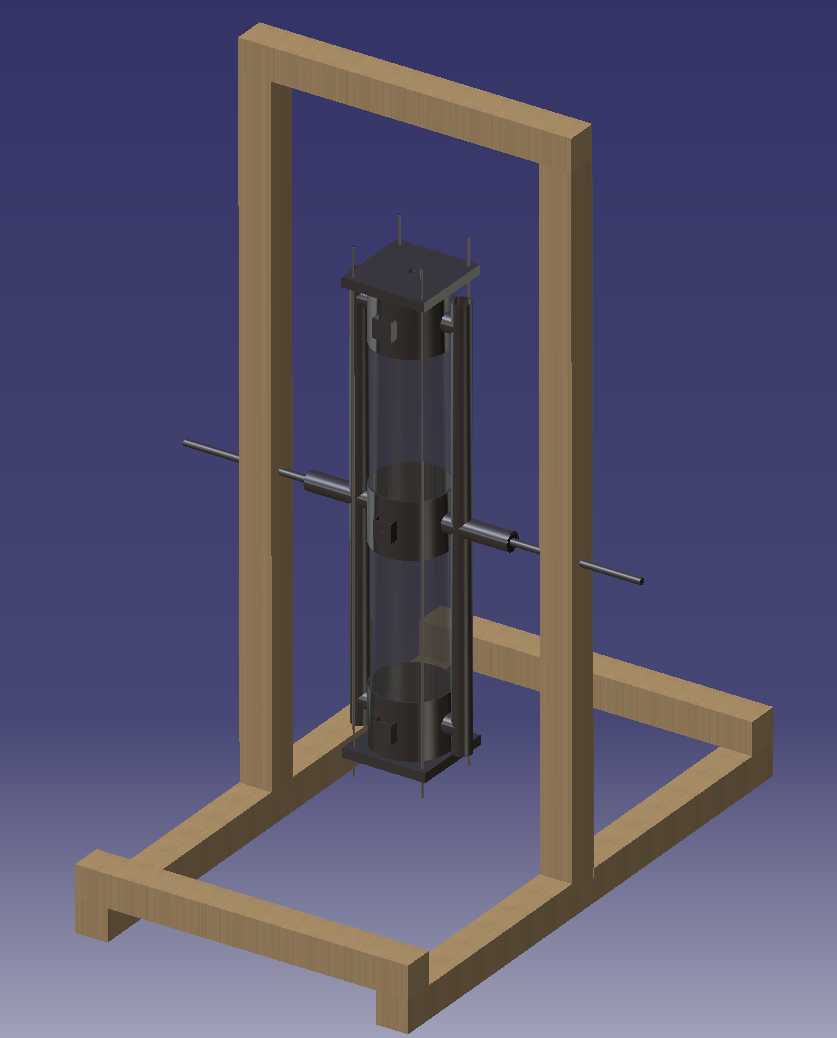

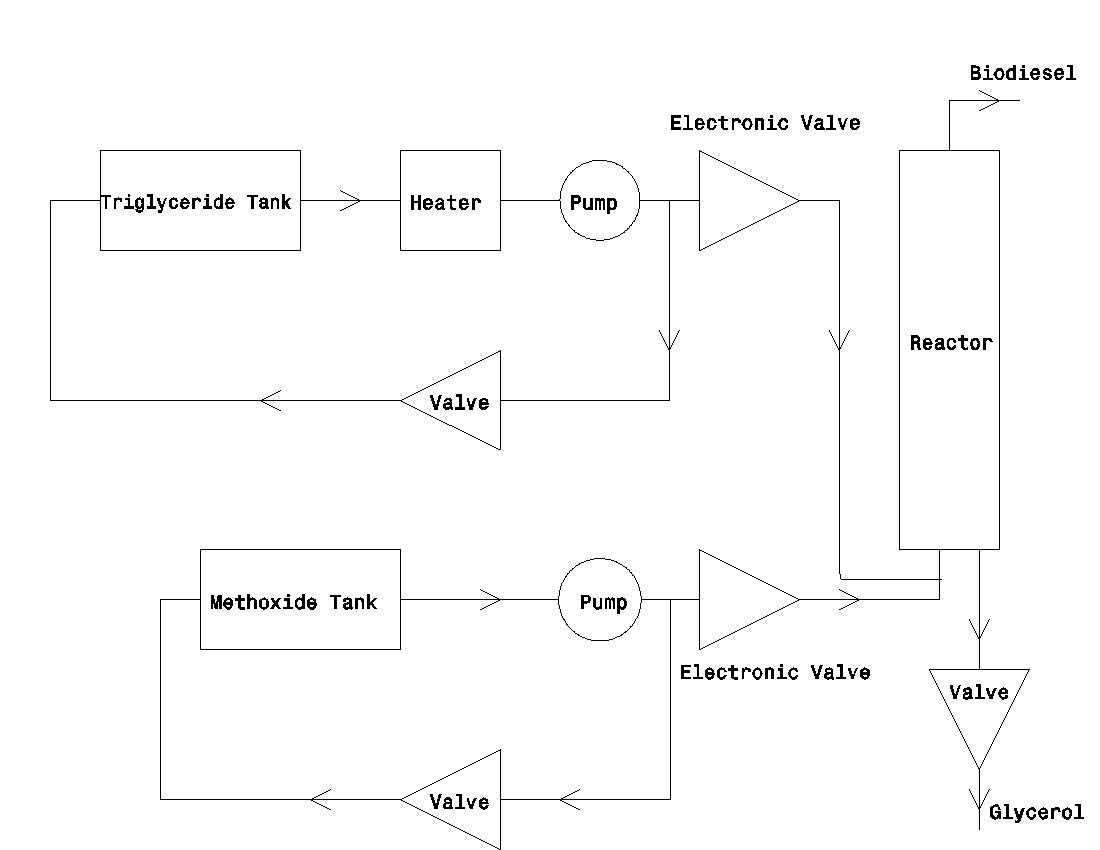

该设备为面向生物柴油制备领域的酯交换反应器，核心应用于生物柴油研发实验室、小型生物燃料生产实训场景，可完成动植物油脂与醇类的酯交换反应过程，实现粗生物柴油的制备，解决传统实验用反应器规格不统一、实验数据复现性差的行业痛点，为生物柴油制备工艺的参数验证、教学实训、小批量试制提供标准化的反应载体。设备整体采用立式圆柱筒体结构，主体为透明可视化筒体搭配上下端密封端盖，筒体外部设置多层环形支撑箍强化结构刚度，筒体周向均匀布置多组带快接接头的进出料管路，可同时实现醇油混合进料、催化剂加注、反应产物导出、温度检测探头安装等功能，管路端部采用标准化快接结构，可快速对接外部进料泵、温控循环装置等配套设备，无需额外加工适配接头。设计过程中采用模块化思路，将筒体、端盖、管路、支撑结构拆分为独立可替换单元，不同实验室可根据自身实验需求，灵活更换不同长度的筒体段调整反应容积，也可更换不同通径的管路适配不同粘度的原料，所有连接部位均采用标准密封结构，可耐受酯交换反应过程中的醇类介质腐蚀，同时保证反应过程的密闭性，避免易挥发醇类的泄漏。设备的安装边界充分考虑实验室台面操作需求，整体立式结构的底座直径适配常规实验室通风橱内的操作空间，筒体高度满足常规实验操作的视线高度，无需额外搭建高架操作平台，周向伸出的管路接头距离筒体中心的距离经过优化，既预留了足够的管路安装操作空间，也不会占用过多台面面积，可直接放置于标准实验台面上完成安装固定，无需额外的地基施工。设备的功能设计围绕酯交换反应的工艺需求展开，筒体的透明结构可直接观察内部物料的混合状态、反应分层情况，便于实验人员实时判断反应进程，周向布置的多组接口可满足多点进料、多点测温的需求，可实现反应过程中不同位置的温度数据采集，也可在反应不同阶段从不同位置取样检测反应转化率，支撑反应工艺参数的优化调整，整套结构无复杂的异形加工部件，所有零部件均可采用常规管材、板材加工制作，加工门槛低，便于不同机构快速复刻搭建，实现实验条件的统一，保障不同研究团队之间的实验数据可横向对比，加速生物柴油制备工艺的研发迭代。
