实验室太阳能加热生物气体反应装置

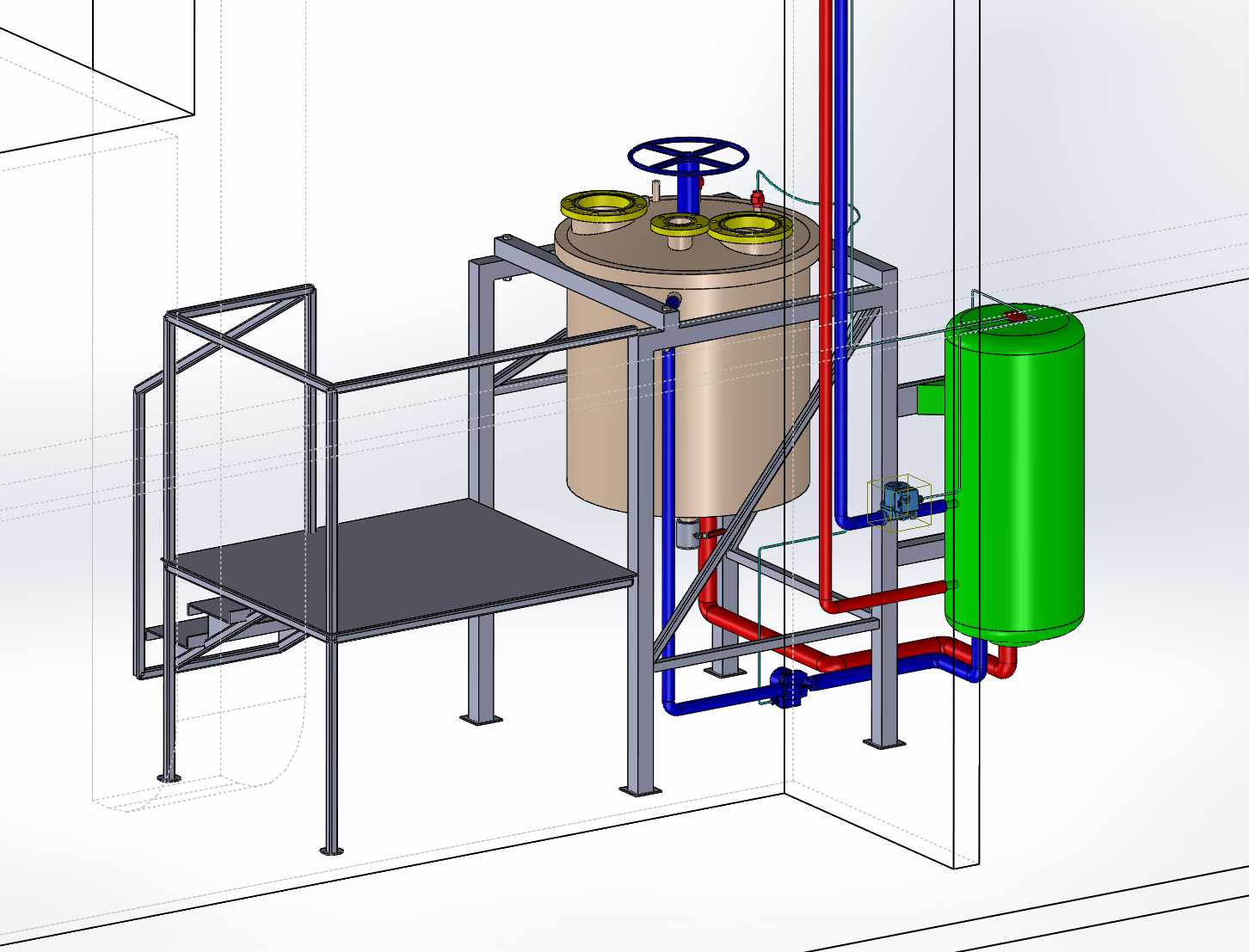

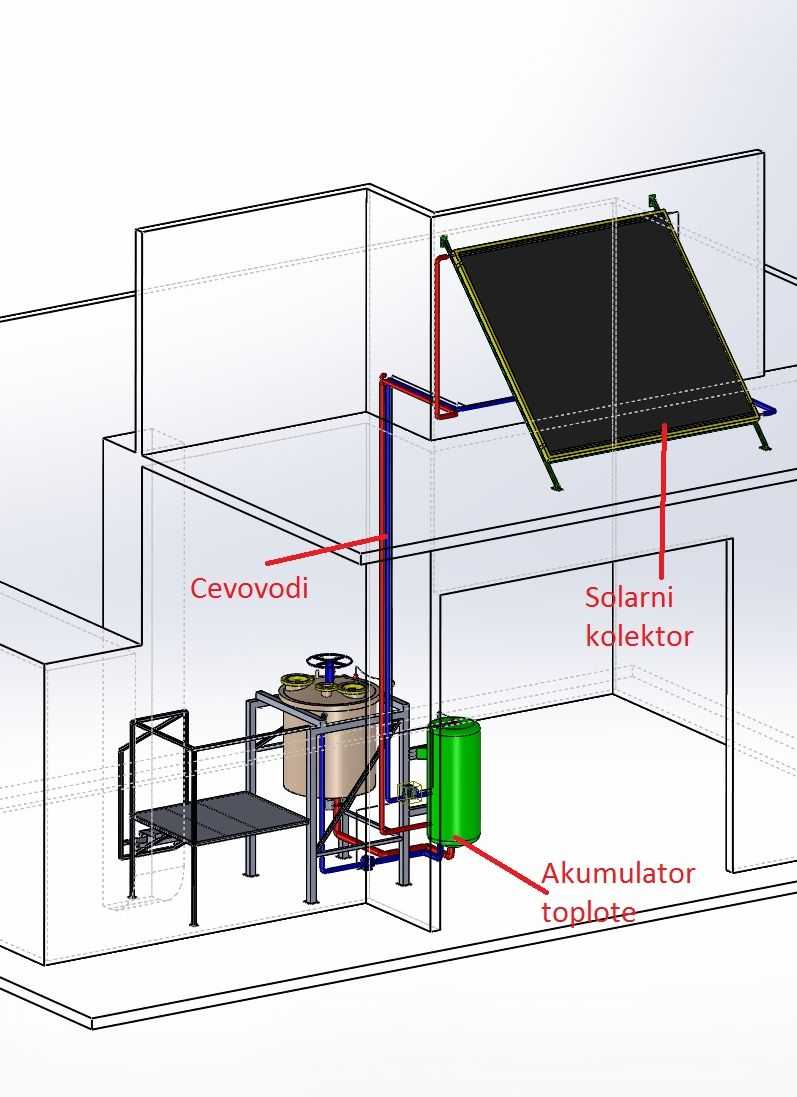

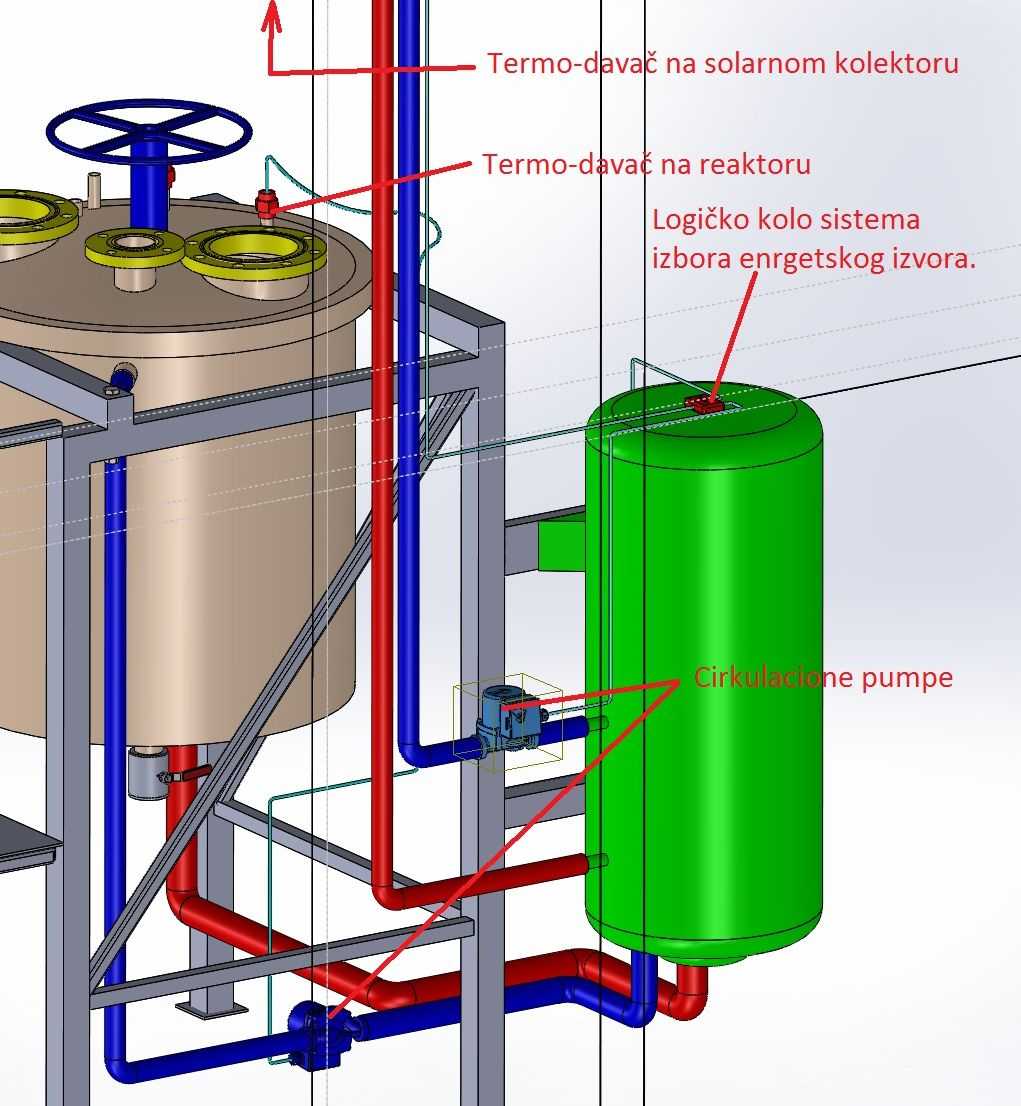

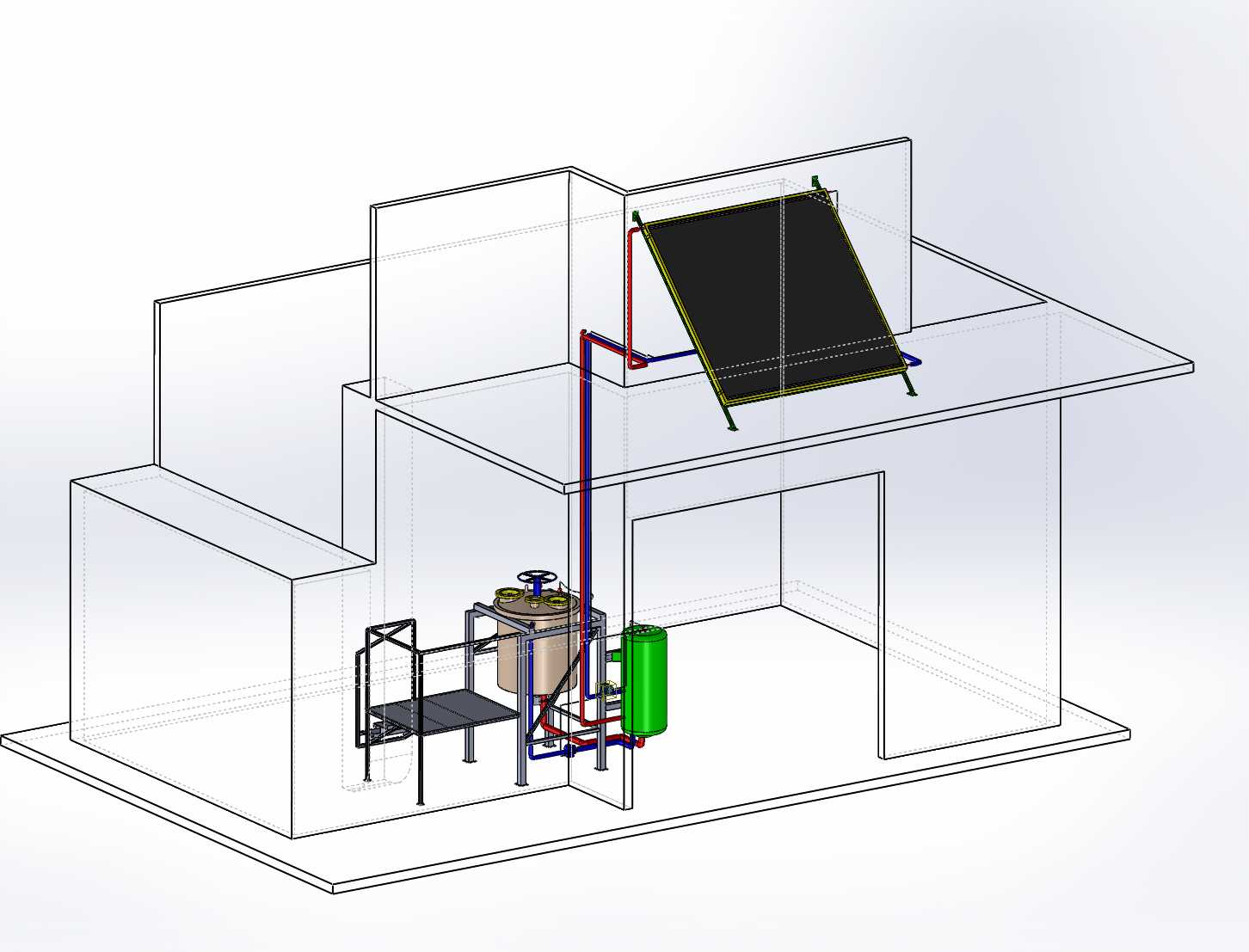

该装置主要面向高校科研实验室、小型生物质能源研发场景使用，核心用途是开展不同生物质原料、不同反应温压条件下的生物气体制备实验，为厌氧发酵产沼气、生物质气化等相关研究提供可控的反应环境，可帮助研发人员验证不同菌种活性、原料配比、温控策略下的产气效率，获取可靠的小试实验数据，为后续中试及规模化生物产气设备的研发提供基础参数支撑。整套设备核心由生物反应罐体、储热蓄能单元、支撑操作平台、介质循环管路四个部分组成，反应罐体作为核心反应腔，顶部设置手轮式快开舱盖，搭配多个密封接口，可分别接入温度传感器、压力检测元件、进料管路与排气采集管路，方便实验过程中实时监测反应腔内参数，同时完成进料与产气收集操作；旁侧的绿色储热蓄能单元与太阳能集热系统连通，可存储太阳能加热后的循环换热介质，通过红蓝标识的进出管路与反应罐体夹套连通，实现反应腔的恒温控温，避免反应温度波动影响实验结果，相比电加热方式可降低实验过程的能耗，适配实验室长期连续实验的使用需求。设计过程中充分考虑实验室操作的便利性与安全性，反应罐体旁设置带爬梯的钢结构操作平台，平台高度与罐体顶部操作位齐平，方便实验人员完成开盖、投料、接口调试等操作，平台采用方钢焊接框架搭配防滑平板台面，四支支撑腿底部设置可调脚垫，可适配实验室不同平整度的地面，保证整套装置放置稳定；所有管路采用标准化工业管件连接，管路走向沿支撑框架排布，预留足够的安装操作空间，阀门与检测元件均布置在人员伸手可及的位置，方便实验过程中调节介质流量、切换管路通路。整套装置的安装边界充分考虑常规实验室的空间尺寸，整体占地长度约2.2米、宽度约1.2米，操作平台高度约1.6米，罐体顶部最高处距地面约2.4米，可适配常规层高3米以上的实验室空间安装，设备就位后仅需连接太阳能集热端进出管、排气收集管路即可投入使用，无需额外搭建复杂的配套结构，可快速完成实验场地的布置。
