气动系统用双表式压力调节装置

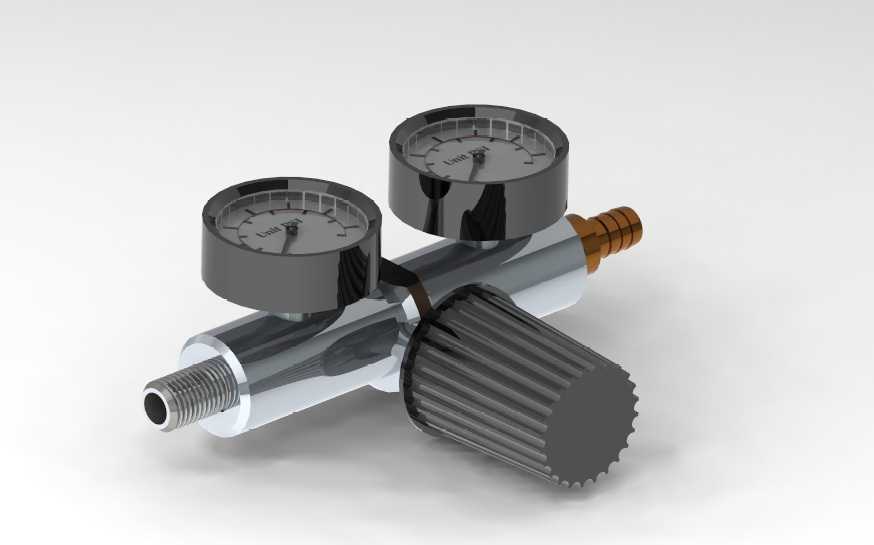

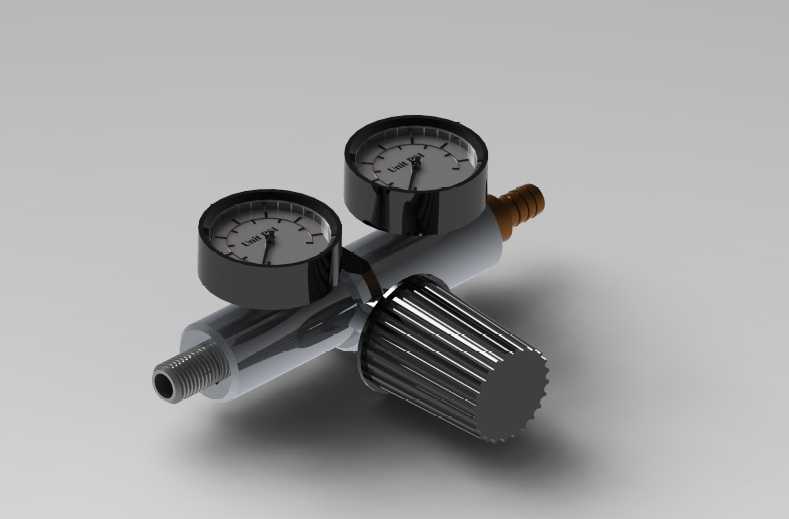

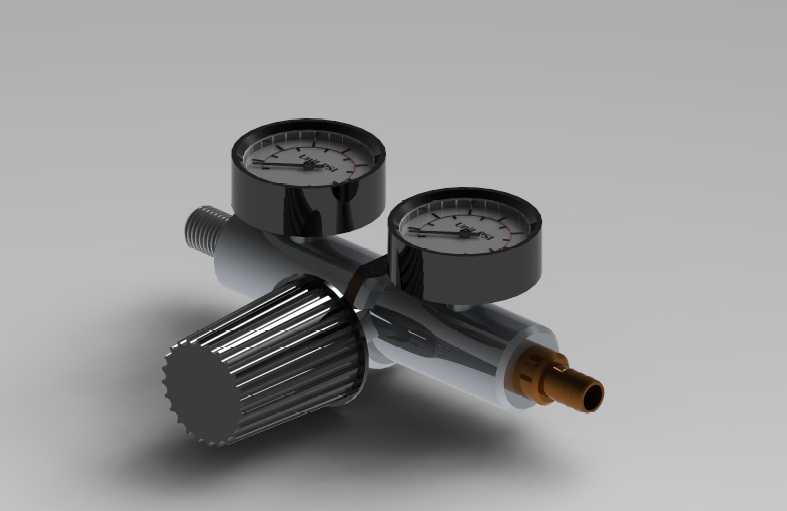

这款压力调节装置主要应用于气动控制系统、小型压缩空气输出终端、实验室气路配套以及小型气动设备的前端气源处理环节，在工业气动生产线、汽修气动工具工位、家用小型空压机配套场景中都能见到这类结构的调压部件，核心作用是将上游输入的较高波动气压，稳定调节至下游用气设备适配的工作压力值，避免气压过高冲击损坏精密气动元件，或是气压不足导致气动执行机构出力不达标的问题。从功能设计来看，装置搭载两个径向安装的气压显示表，分别用于实时显示上游输入气压与下游输出气压数值，方便操作人员直观判断气源输入状态与调压输出效果，无需额外外接检测仪表即可完成压力参数的读取确认；侧方设置的滚花调节旋钮采用大直径防滑纹理设计，操作人员无需借助额外工具，徒手即可旋转完成输出压力的微调，旋钮的阻尼手感经过调校，旋转过程中不会出现压力跳变的情况，能够精准锁定目标压力值。装置主体采用金属切削加工成型的流道结构，进气端采用外螺纹连接接口，出气端采用快插式宝塔接头结构，能够兼容常见的气动软管与硬管连接需求，整体安装边界紧凑，主体横向长度适配常规小型气路的安装空间，两个压力表垂直向上布置不会额外占用过多侧向安装空间，能够直接集成在小型气源处理组件的安装位上，无需额外设计转接支架。设计过程中优先考虑了日常使用的操作便捷性，将调节旋钮布置在装置斜下方的易操作位置，操作人员在观察压力表数值的同时即可顺手完成压力调节动作，金属主体表面做了光亮镀铬处理，既能够提升部件的防锈耐腐蚀能力，也能在长期使用过程中避免表面氧化锈蚀影响外观与清洁难度，接头部位的密封结构采用锥面配合设计，安装时无需额外缠绕过多密封材料即可保证气路连接的密封性，减少安装过程中的密封处理工作量。
