手动液压驱动泵壳体铸件结构设计

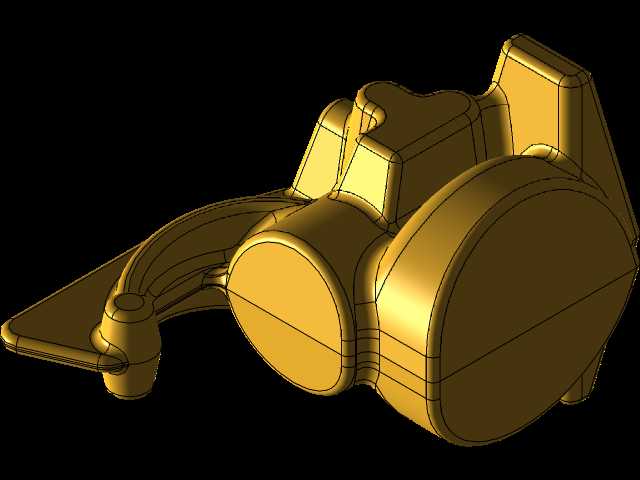

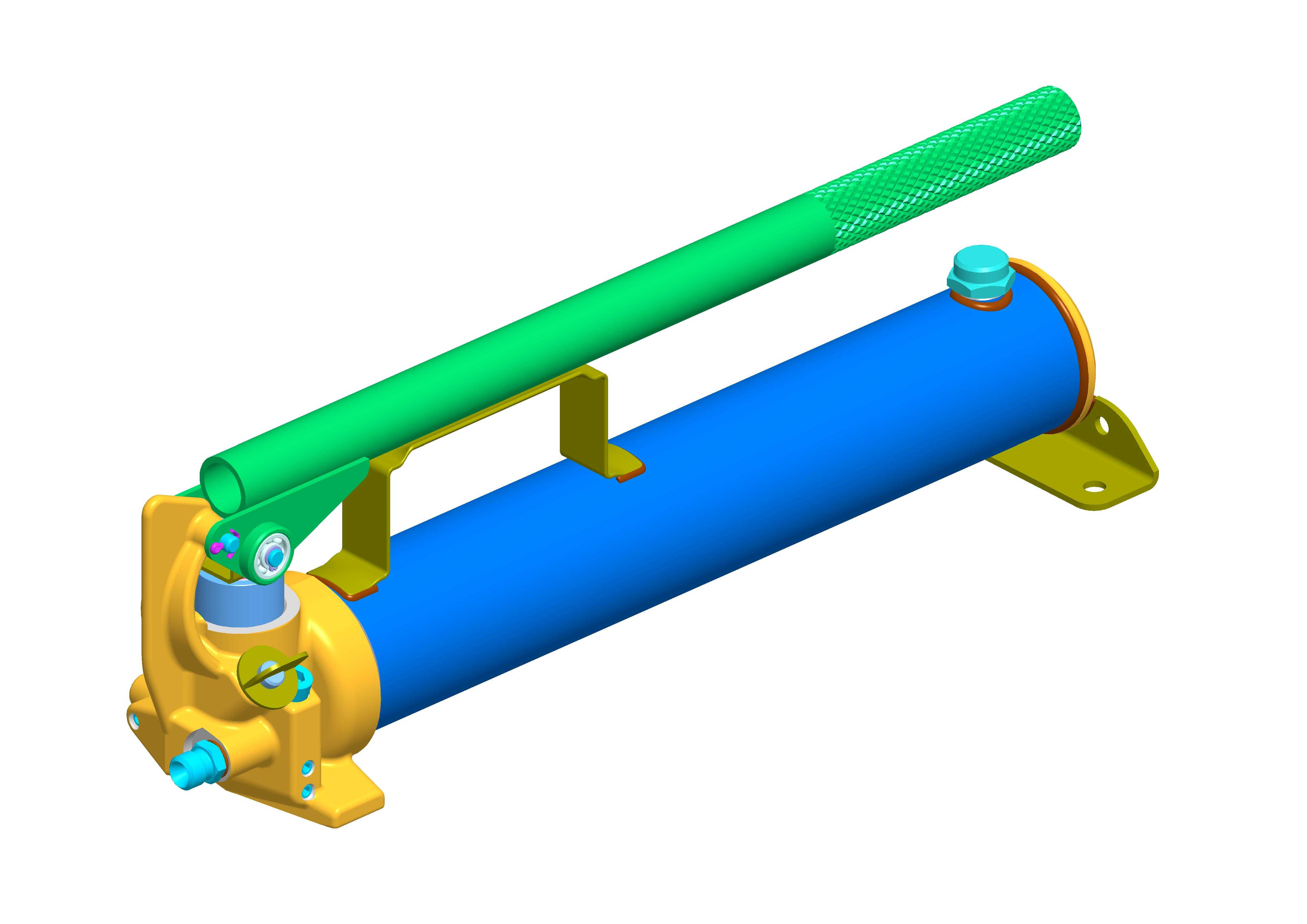

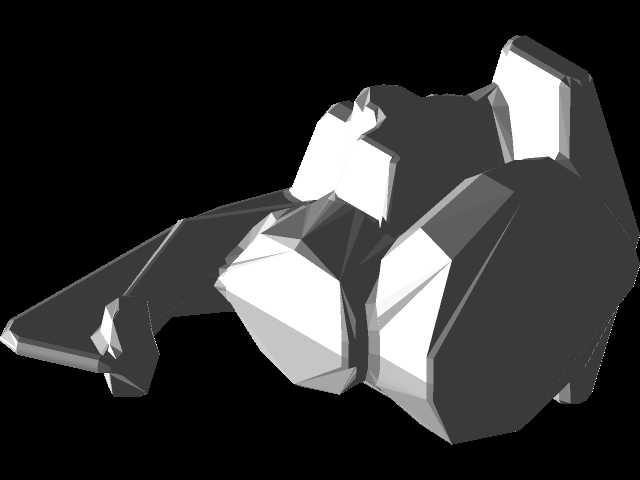

该液压手泵壳体铸件是手动液压系统的核心承载基体，主要应用在无外接动力源的应急液压作业场景，覆盖野外设备抢修、小型起重顶升、液压工装装夹、车辆应急维修、狭小空间液压作业等多个领域，作为手动液压泵的主体支撑结构，需要容纳内部的柱塞组件、单向阀组、密封结构与流道腔体，同时承担操作手柄的铰接承载、液压油的存储导流、外接油路的接口连接功能，是保障手动液压泵稳定输出压力的核心结构件。从设计思路来看，该铸件采用一体化铸造成型的结构方案，整体将泵腔容纳区、手柄铰接支座、安装固定底座、油路接口凸台整合为单一铸件，减少了多部件拼接带来的密封泄漏风险，同时通过合理的壁厚过渡设计，在控制铸件整体重量的前提下，保障高压工况下的结构强度，避免承压区域出现应力集中导致的开裂变形。外形结构上，主体圆形腔体为柱塞与阀组的安装空间，侧面延伸的弧形凸起结构为操作手柄的铰接支撑位，底部设置的平整安装底座带有定位凸台，可直接固定在设备基座或者便携支架上，安装边界预留了足够的螺栓锁紧空间，不会与周边的液压管路、操作部件产生干涉；侧面与端部分布的凸台结构为进出油口、溢流阀的安装接口，接口位置的壁厚做了局部加厚处理，可承受管路连接的锁紧力与高压油的脉冲冲击。铸件的外形过渡全部采用圆角设计，既符合铸造工艺的脱模要求，减少铸件内部的缩孔、砂眼缺陷风险，也能避免应力集中提升结构疲劳强度，内部流道采用随形设计，尽可能减少液压油的流动阻力，提升手动操作时的供油效率，同时腔体内部的容积经过匹配计算，可适配对应规格柱塞的行程排量，保障手动操作时的压力输出稳定性，无需额外增设外置储油结构即可满足单次作业的油量需求。该壳体铸件的结构设计充分考虑了手动液压泵的便携作业需求，整体结构紧凑无多余外凸结构，可适配各类小型手动液压工具的集成安装，在无电力、无气源的野外作业场景下，能够为液压工具提供稳定的压力输出载体，支撑各类应急液压作业的顺利开展。
