法兰连接手动截止阀工业管道用

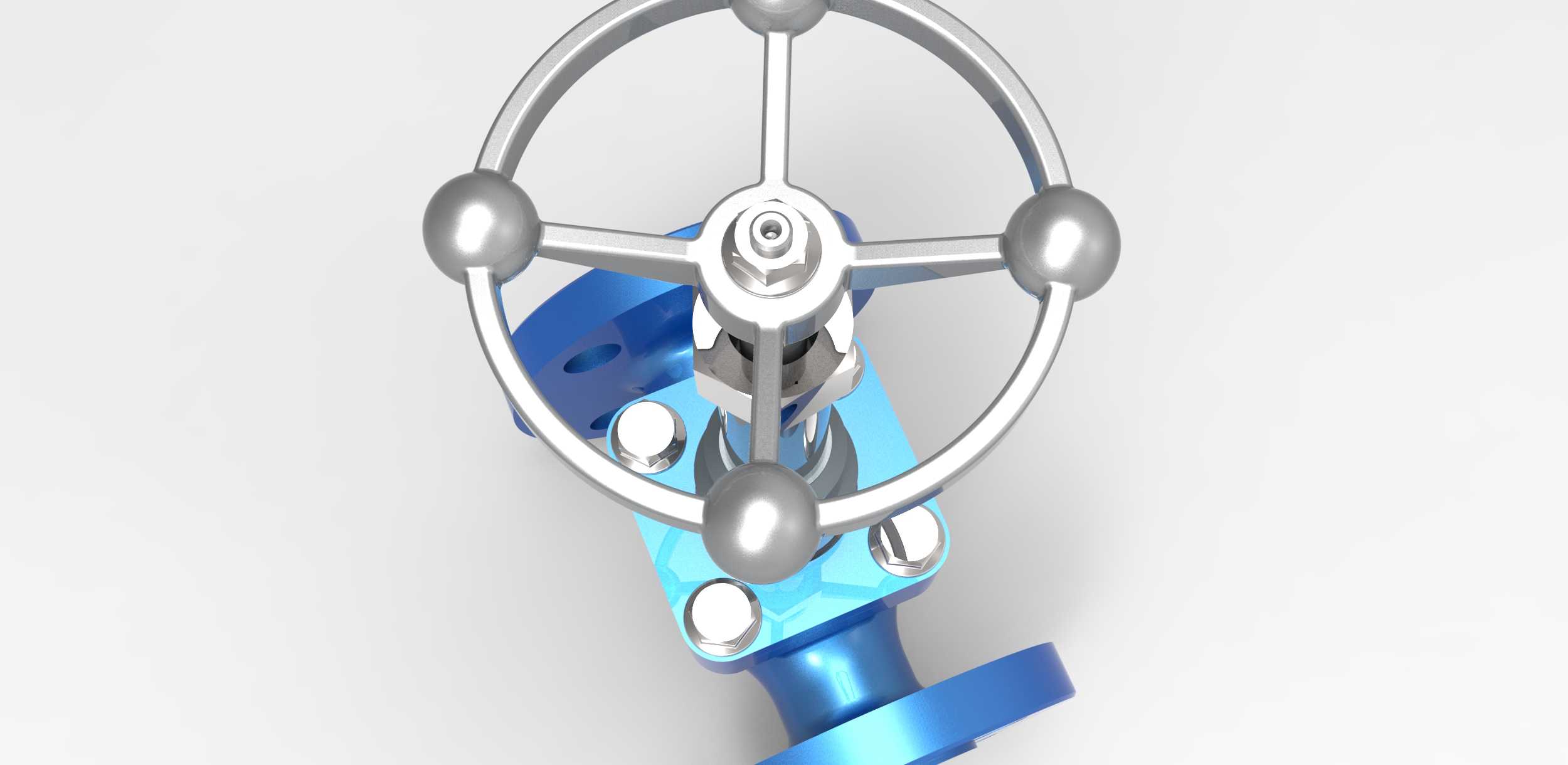

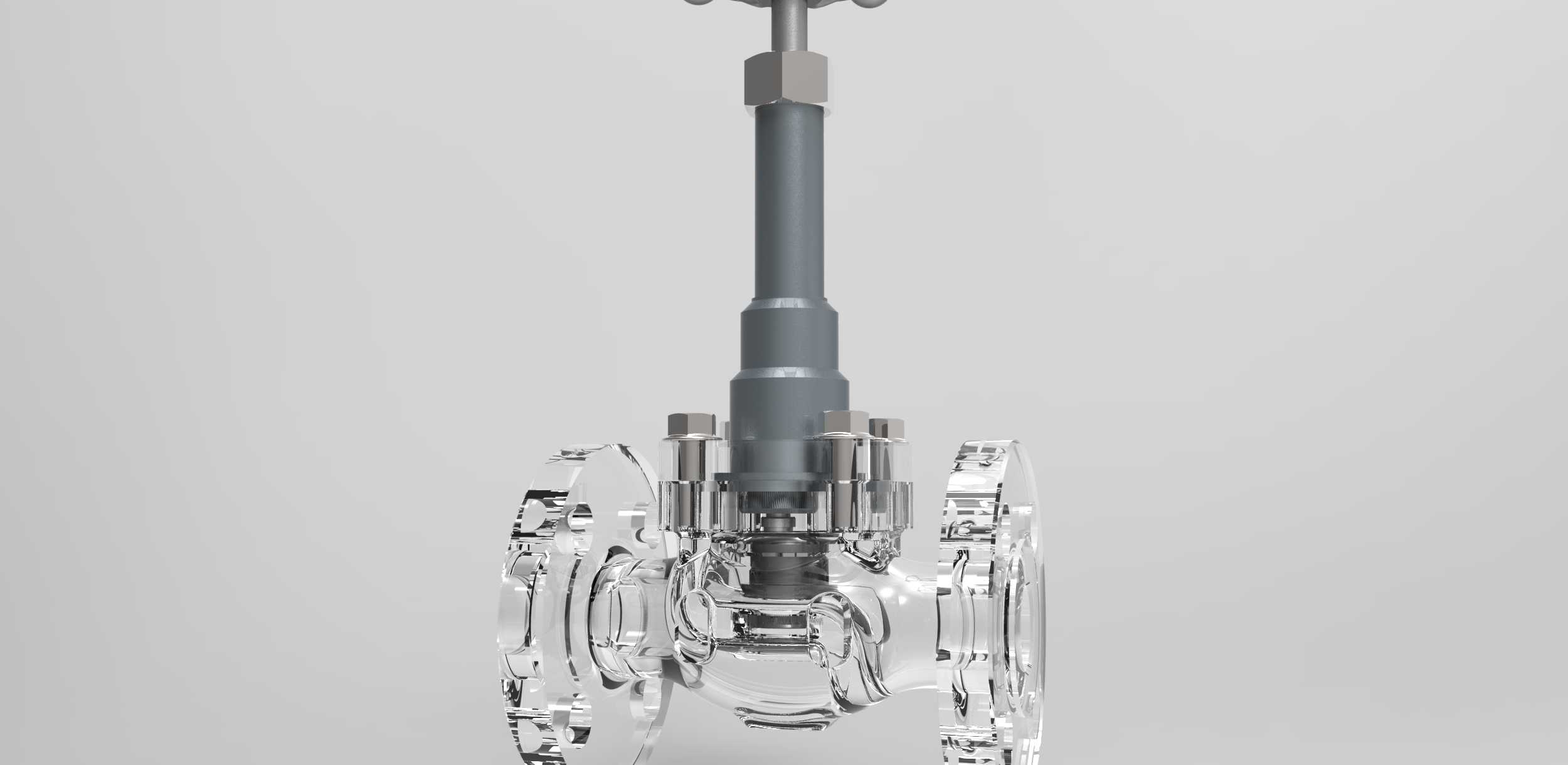

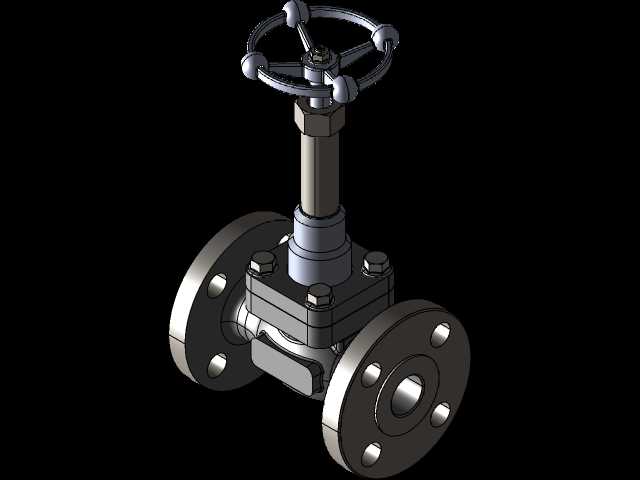

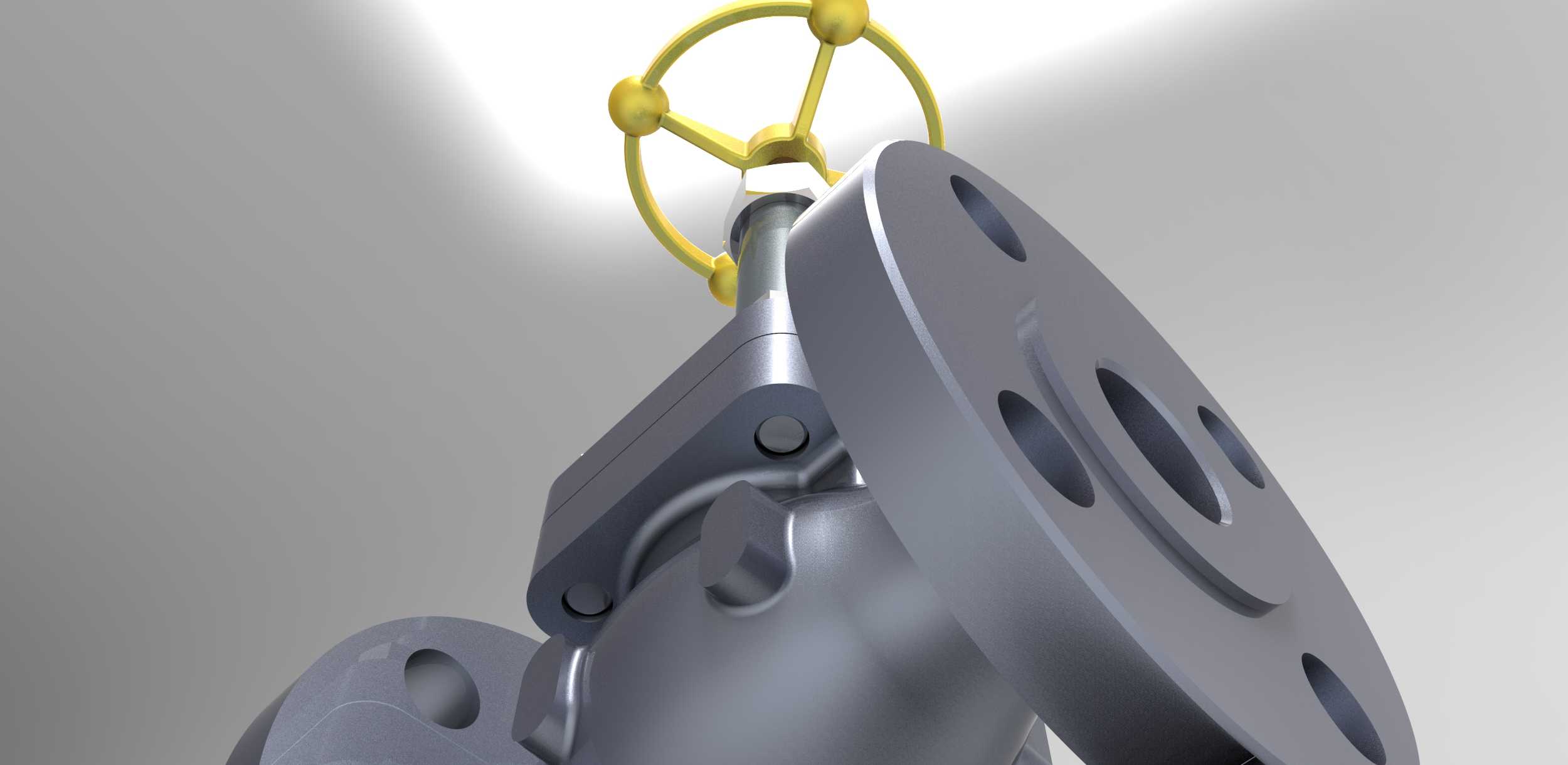

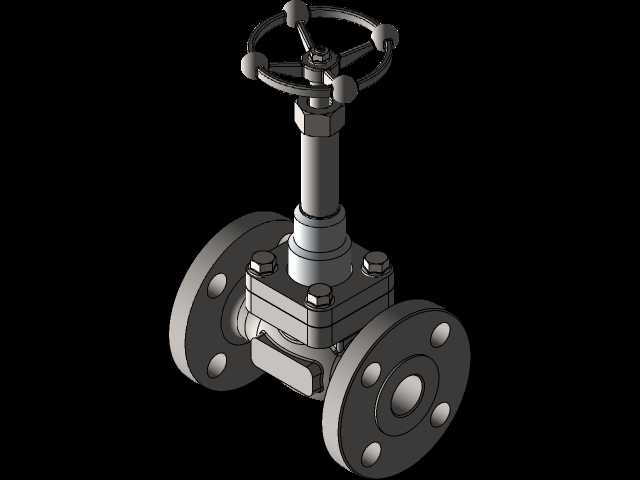

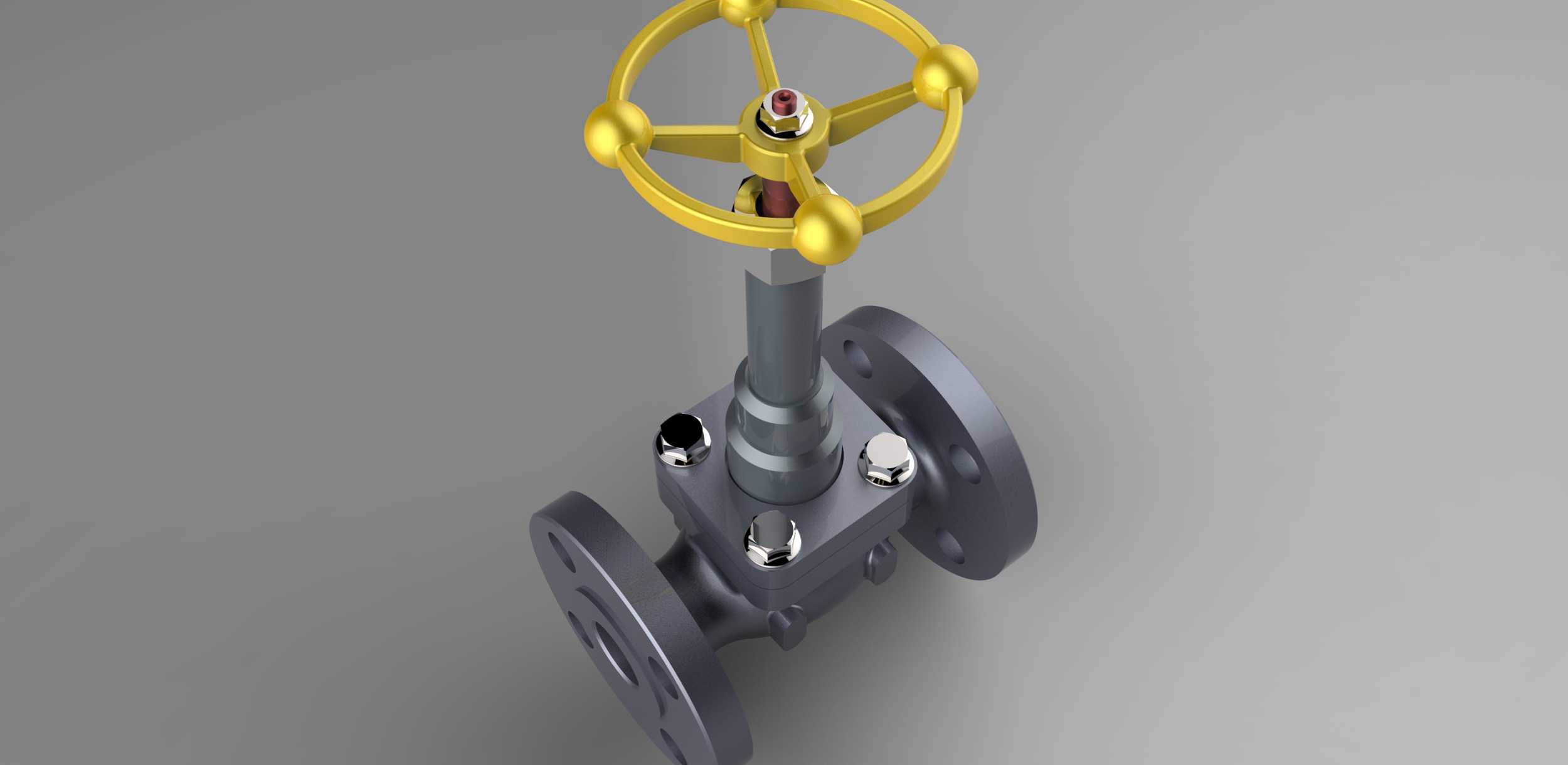

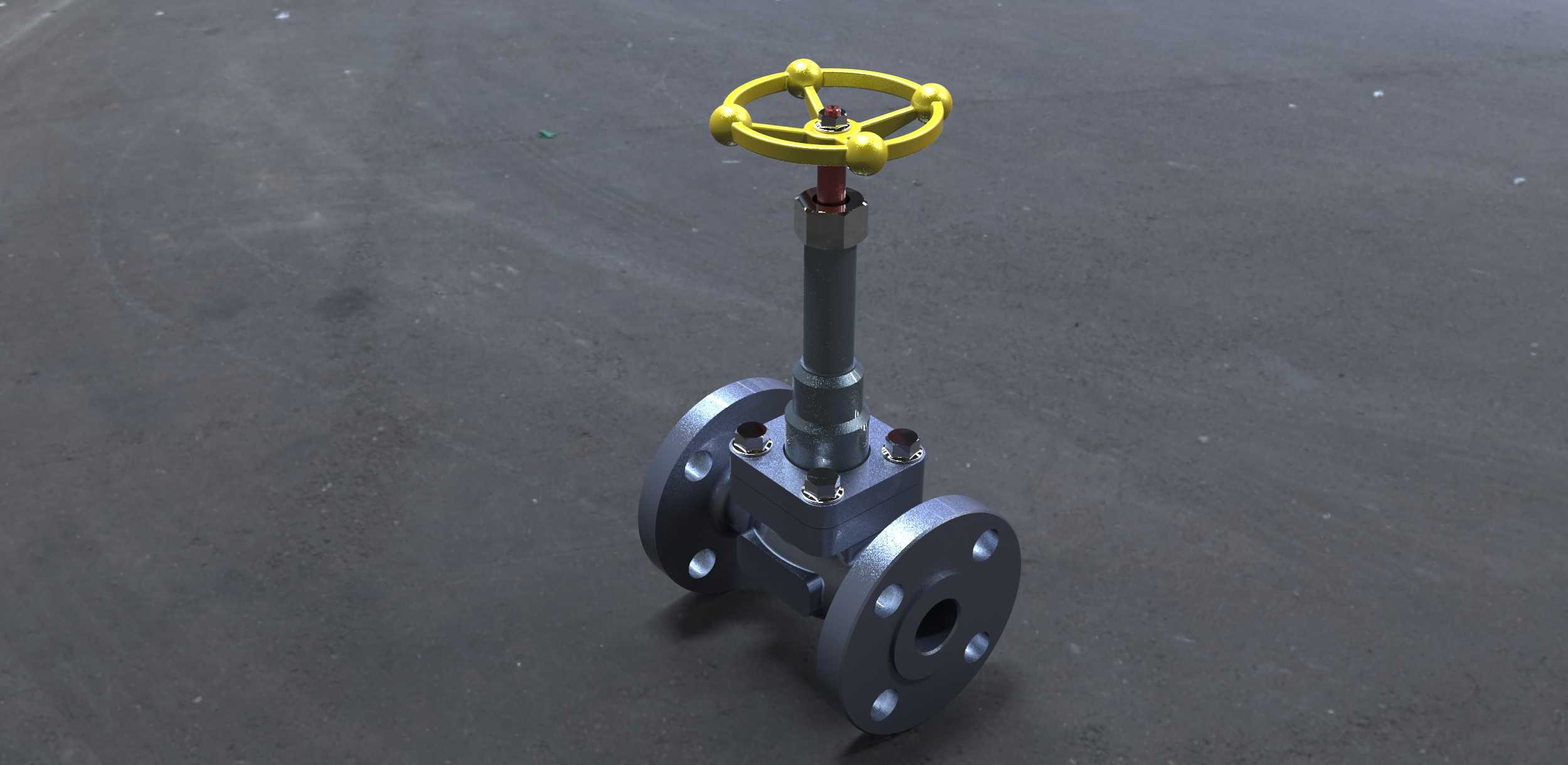

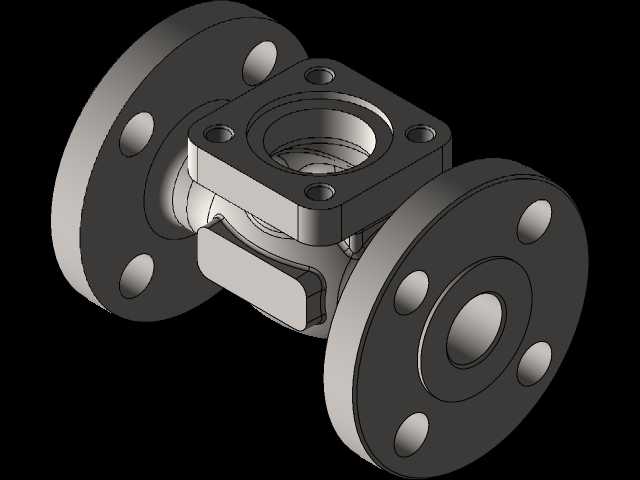

这款手动法兰截止阀主要应用于民用给排水、化工介质输送、暖通循环、油气输送等常规工业与民用管道系统中，核心作用是对管路内的流体介质做截断控制，可精准管控管路通断状态，避免介质无控流动引发的系统故障、介质泄漏等问题，适配水、蒸汽、低腐蚀性油品等多种常规流体介质的输送场景，在中小口径的中低压管路中有着极高的应用普及率。从功能特性来看，该款截止阀采用手轮驱动的升降式阀杆结构，操作时转动顶部手轮即可带动阀杆做轴向升降运动，带动阀瓣贴合或脱离阀座密封面，实现管路的通断控制；相比同口径的闸阀，该结构的密封面受介质冲蚀磨损更小，密封可靠性更强，同时启闭过程中阀瓣行程短，操作力矩适中，日常维护时仅需更换密封填料即可解决阀杆处的渗漏问题，运维成本更低。阀体采用双侧法兰连接结构，安装时可直接与同压力等级的管道法兰通过螺栓紧固对接，法兰盘上的螺栓孔位严格匹配通用管路安装标准，无需额外加工适配连接件，安装边界清晰，可直接适配常规工业管道的安装间距要求，不会出现与周边管路、支架干涉的问题。在设计思路上，这款模型完全遵循工业阀门的实际设计逻辑：阀体采用流线型的中腔结构，尽可能降低介质在阀腔内的流动阻力，减少管路运行时的压力损失；阀杆部位设置多级密封结构，既可以避免介质沿阀杆间隙向外渗漏，也能阻挡外界灰尘杂质进入阀腔磨损密封面；手轮采用轮辐式带防滑端头的结构，操作人员转动手轮时施力更方便，即使戴防护手套操作也不会出现打滑问题；阀体两侧的法兰盘背面设置加强筋结构，在不额外增加阀体整体重量的前提下，提升法兰部位的结构强度，避免螺栓紧固时法兰出现变形导致密封失效。整体外形结构紧凑，手轮的最大回转半径、阀体的总高度、法兰端面的间距都严格遵循通用截止阀的尺寸规范，可直接用于管路系统的装配模拟、运维培训演示、产品方案展示等场景，能够直观呈现截止阀在管路系统中的安装状态与操作逻辑。
