工业管路双离心泵成套安装布局设计

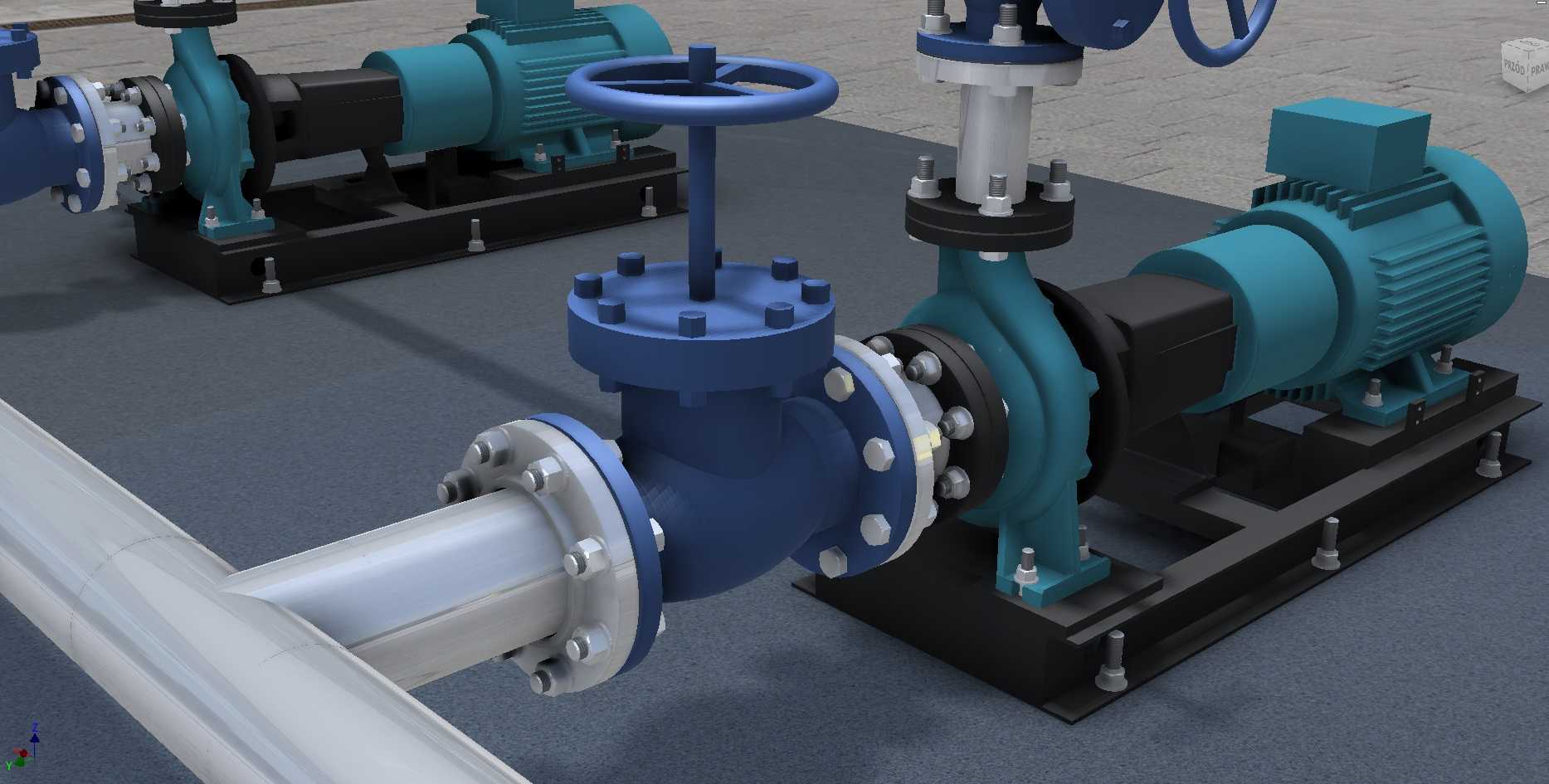

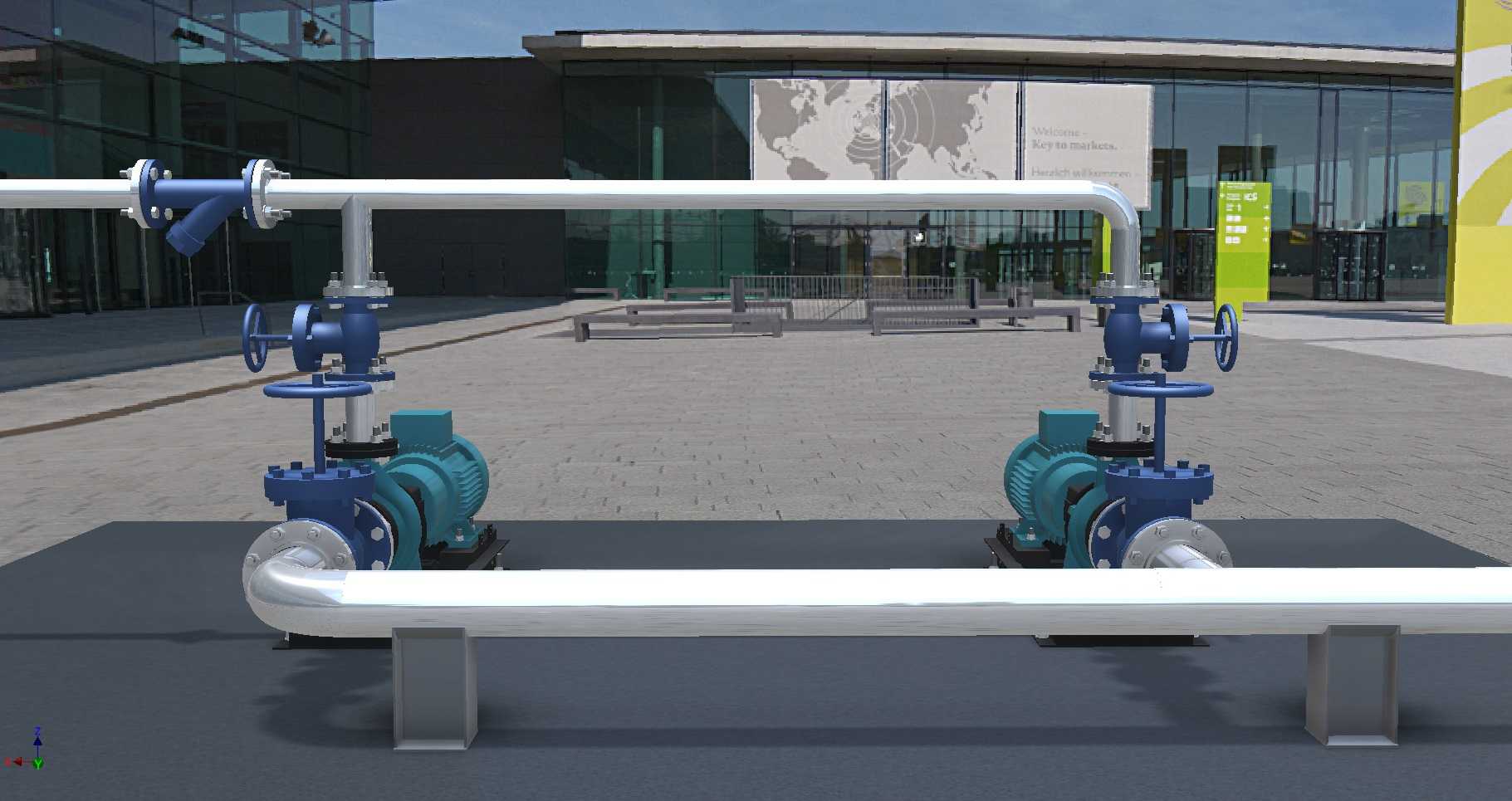

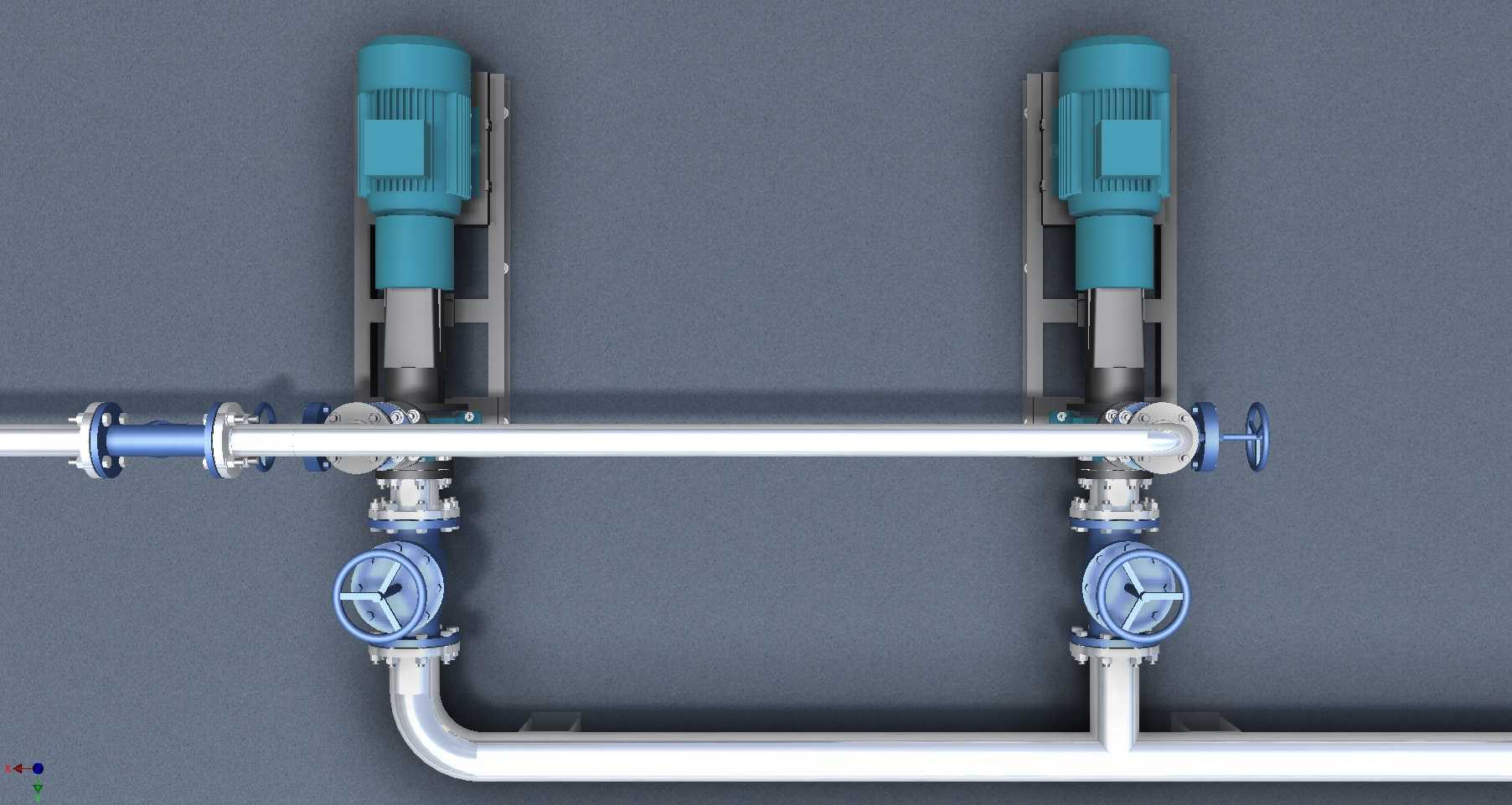

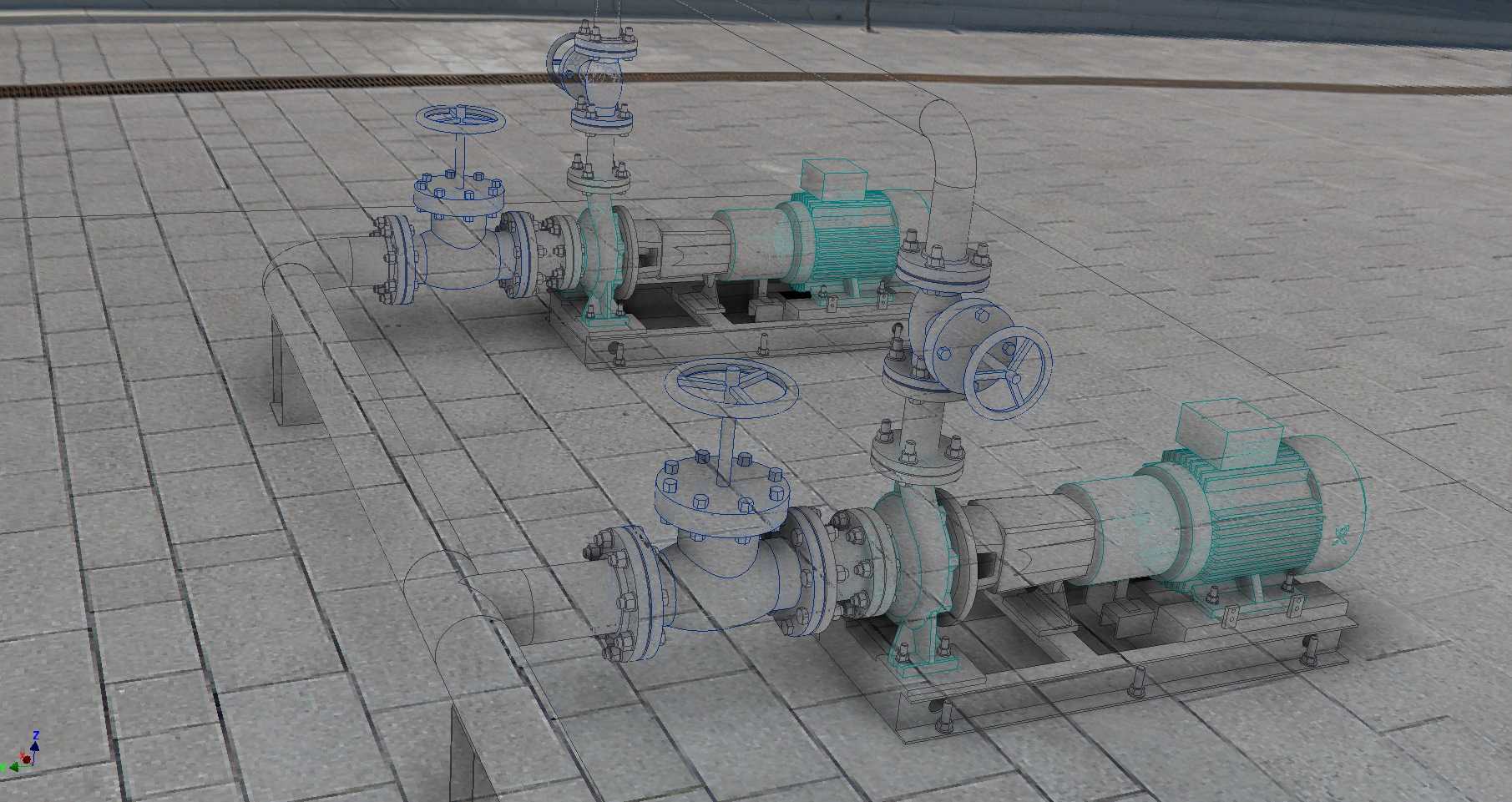

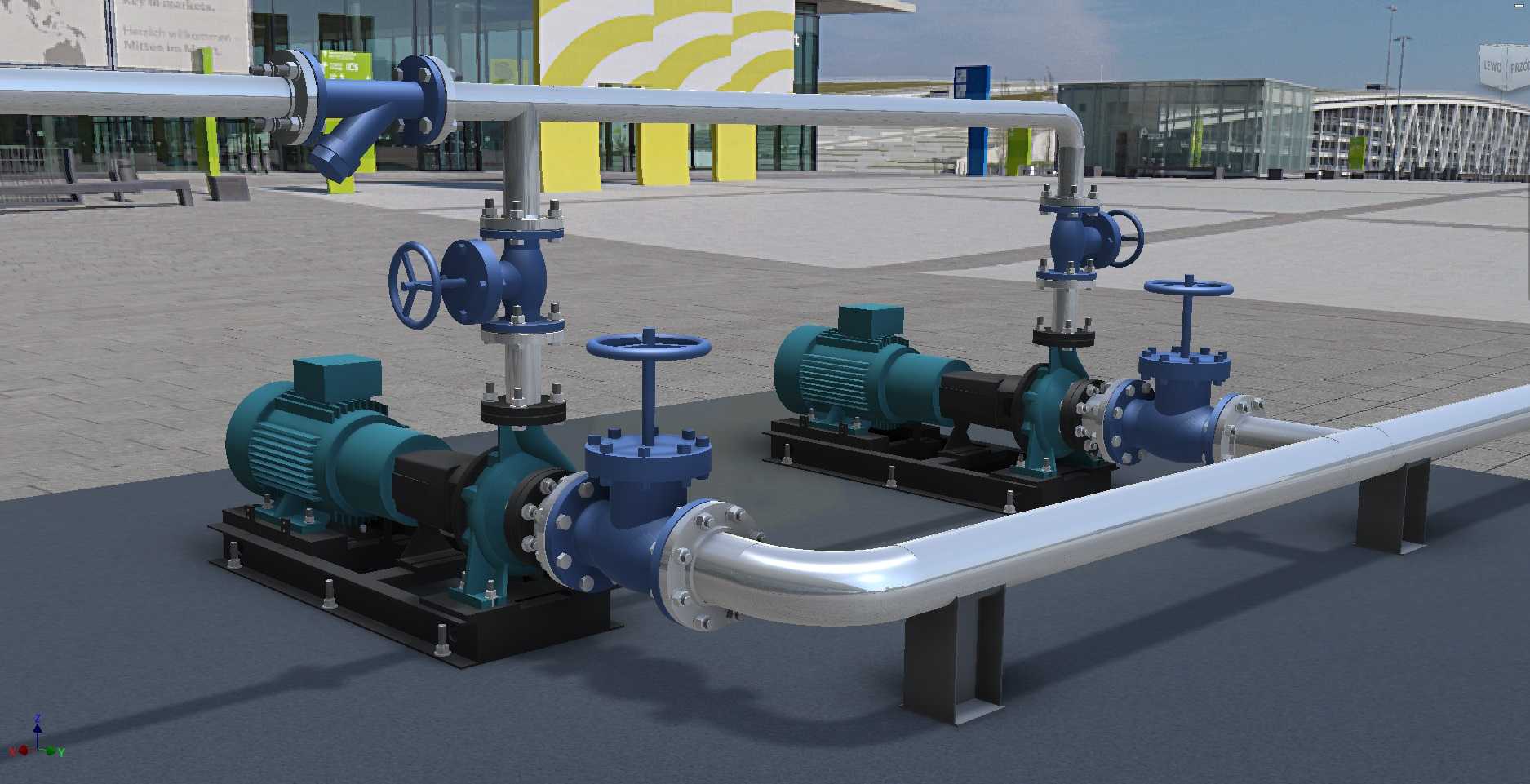

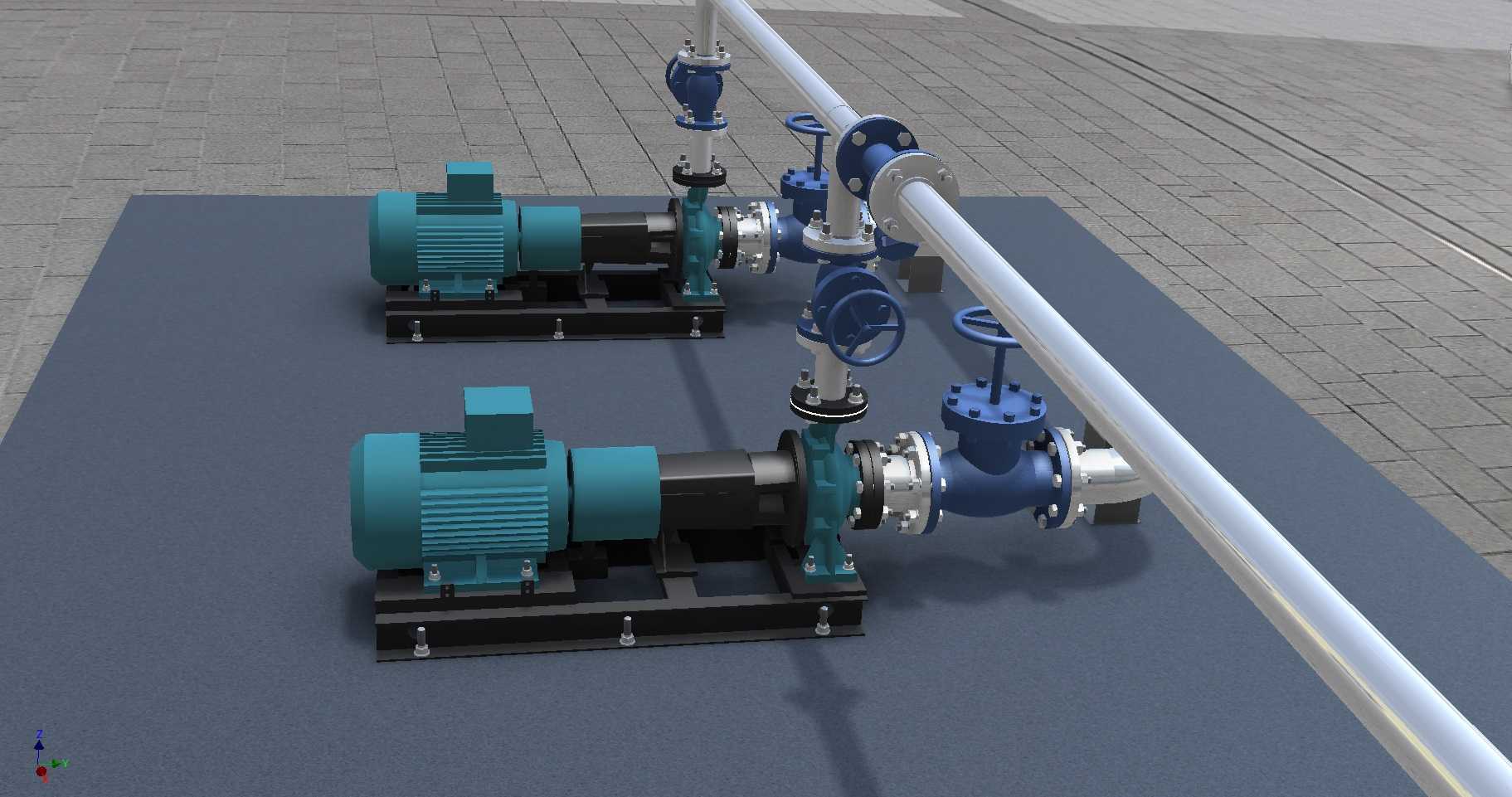

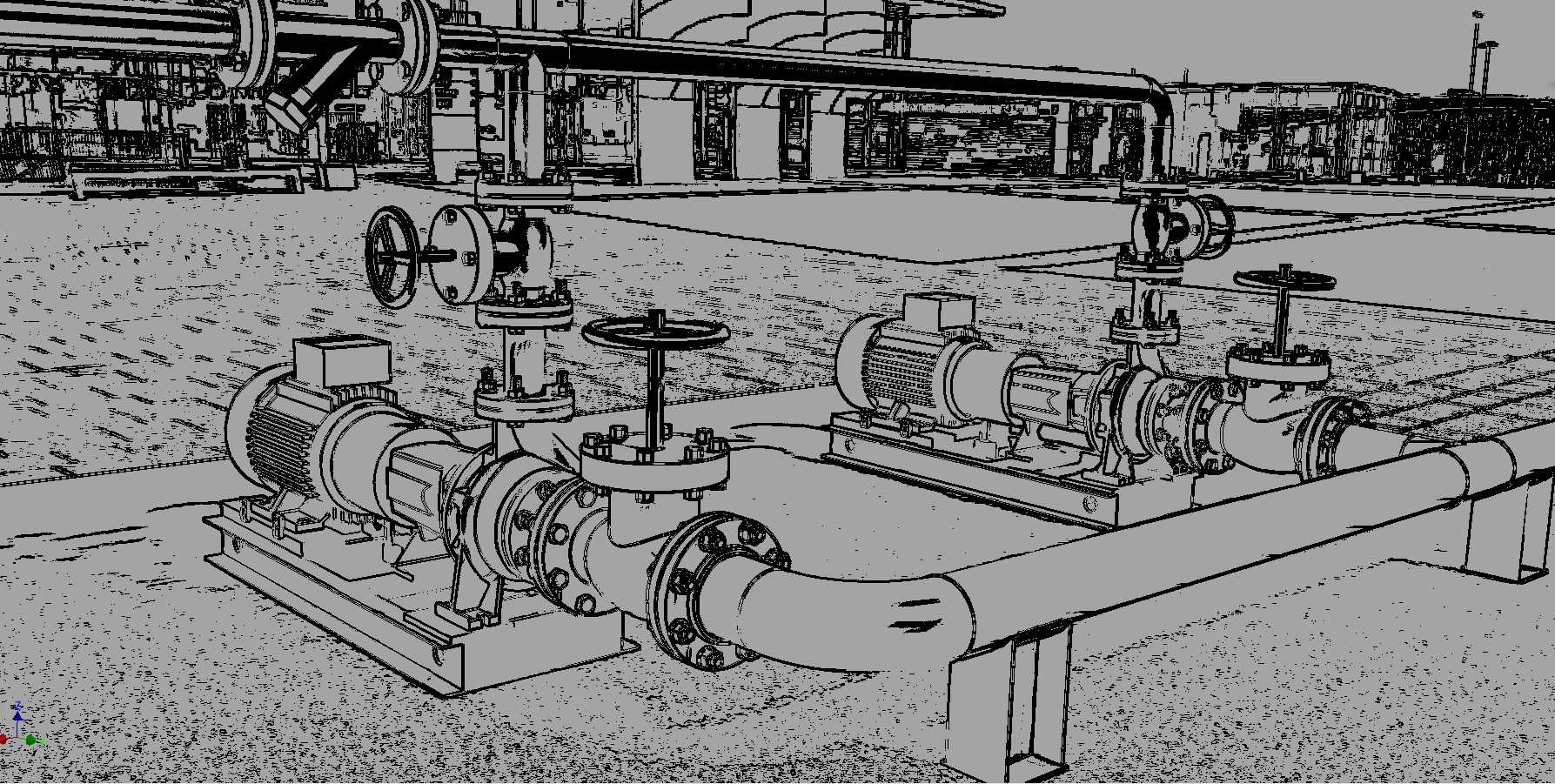

这套泵组安装布局设计，主要面向工业厂区流体输送场景，可覆盖生产循环水供给、工艺介质转输、暖通系统水循环、中小型市政给排水增压等常见工况，是生产环节流体动力单元的典型成套配置方案。设计采用双泵并列布置的形式，一用一备的冗余配置逻辑能够有效避免单台设备故障导致的整条管路停摆，适配连续生产要求较高的化工、制造、园区配套等场景，保障流体输送链路的运行稳定性。从功能特性来看，整套单元整合了动力泵体、截断控制阀、调节手轮、转向弯管、支撑管架、设备安装基座等全套组件，泵体端选用卧式离心泵结构，运行振动小、扬程区间适配多数中低压管路需求，进出口端配置的法兰连接结构能够保障管路密封性能，搭配的手轮式截断阀可在设备检修、管路切换时快速截断介质流，无需关停整条主管路系统，大幅降低运维操作的影响范围。设计过程中充分考虑了现场安装的实际边界，两台泵体的基座预留了充足的地脚螺栓固定点位，安装时可直接通过膨胀螺栓固定于硬化混凝土地面，无需额外定制复杂的安装基础；管路走向采用低位水平铺设+90度弯管转向的布局，既规避了地面通行空间的占用，也减少了管路弯折带来的流体阻力损失，管架支撑点位均匀分布在长直管路段，可避免管路充液后因自重产生形变渗漏。整套布局的操作空间预留充足，阀门手轮的位置距离操作面高度符合常规人工操作的人体工学范围，日常开关阀门、观察设备运行状态都无需额外登高或探身操作；泵体与墙体、周边设备的预留间隙满足日常检修的拆装需求，更换机械密封、叶轮等易损件时无需拆解周边主管路，能够有效缩短运维检修的作业时长。管路连接全部采用标准法兰对接，适配工业领域通用的管路配件规格，现场安装时可直接对接同管径的外部工艺管路，无需额外制作转换接头，大幅降低现场施工的适配成本。
