HG34e活塞式制冷压缩机结构设计

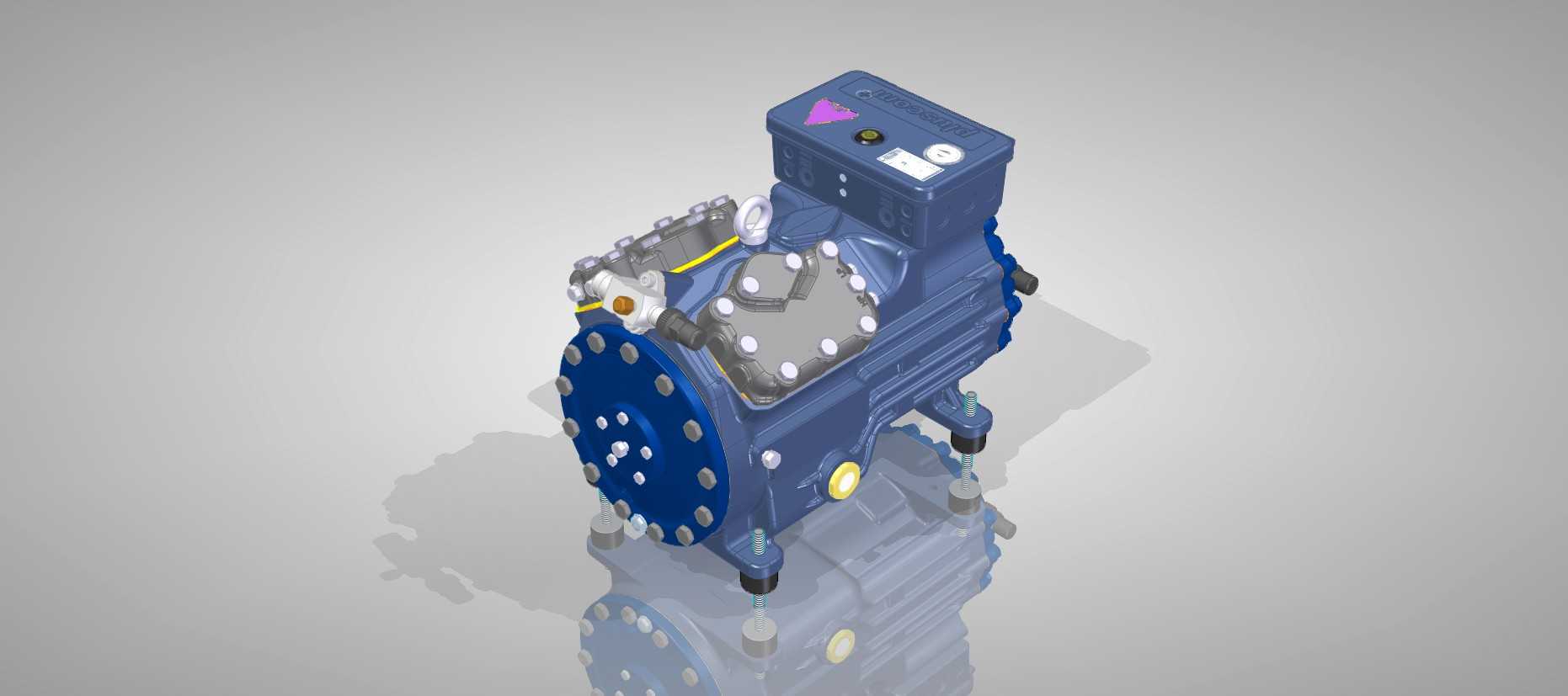

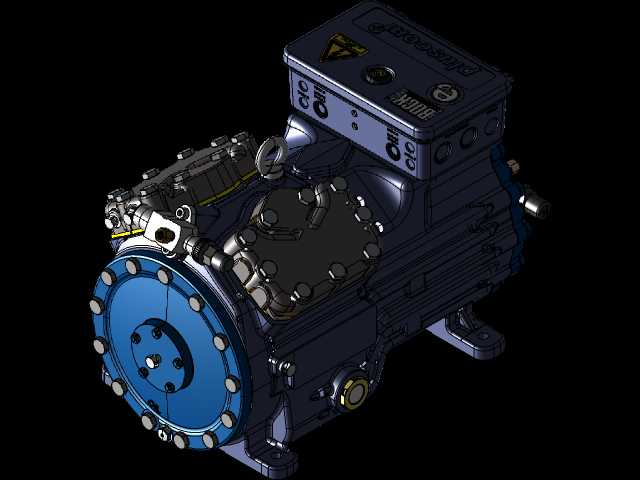

这款HG34e型压缩机属于蒸汽压缩制冷循环的核心动力部件，主要应用于中小型商用冷库、商超冷柜集群、工业低温工艺冷却、冷链物流预冷站等制冷场景，是整个制冷回路中实现制冷剂升压输送的核心装置，能够将蒸发器端吸热蒸发后的低温低压制冷剂气态介质压缩为高温高压状态，为制冷剂在冷凝器中放热液化提供压力差条件，驱动整个制冷循环持续运转。从结构设计来看，该机型采用往复活塞式压缩结构，整体采用卧式安装布局，机身主体采用高强度铸铁材质打造，兼顾耐压性能与运行减震需求，缸体部分采用多缸排布设计，能够在有限的机身尺寸下实现更大的排气量输出，同时保证运行工况的稳定性。机身顶部设置有集成式接线盒与保护模块，内置压力保护、温度监测元件，能够实时监测设备运行状态，在出现排气压力过高、油温异常等工况时自动触发保护机制，避免设备损坏。机身侧面的阀板组件采用对称式螺栓紧固结构，既保证了气缸腔的密封性能，也便于后期检修时快速拆解阀片进行维护更换；进出气接口采用标准法兰连接形式，能够适配不同管径的制冷管路，降低现场安装的适配难度。底部的安装脚座采用减震垫与机身一体式设计，安装脚的螺栓孔位按照通用制冷机组安装标准排布，安装时可直接固定在机组钢架底座上，无需额外加工定制转接支架，安装边界预留了足够的管路操作空间，侧面的视油镜、油位检测部件位置设计合理，日常巡检时无需拆解设备即可直观观察润滑油位状态，及时补充润滑油保障运动部件润滑。整体外形设计紧凑，在保证压缩效率与运行可靠性的前提下，尽可能压缩了设备的整体体积，能够适配不同规格的制冷机组集成需求，无论是独立式冷凝机组还是并联式制冷机组都能灵活适配，设备外壳的散热筋结构沿着机身轴向排布，能够在运行过程中通过自然对流带走机身表面的部分热量，降低润滑油温过高的风险，提升设备长时间连续运行的稳定性。
