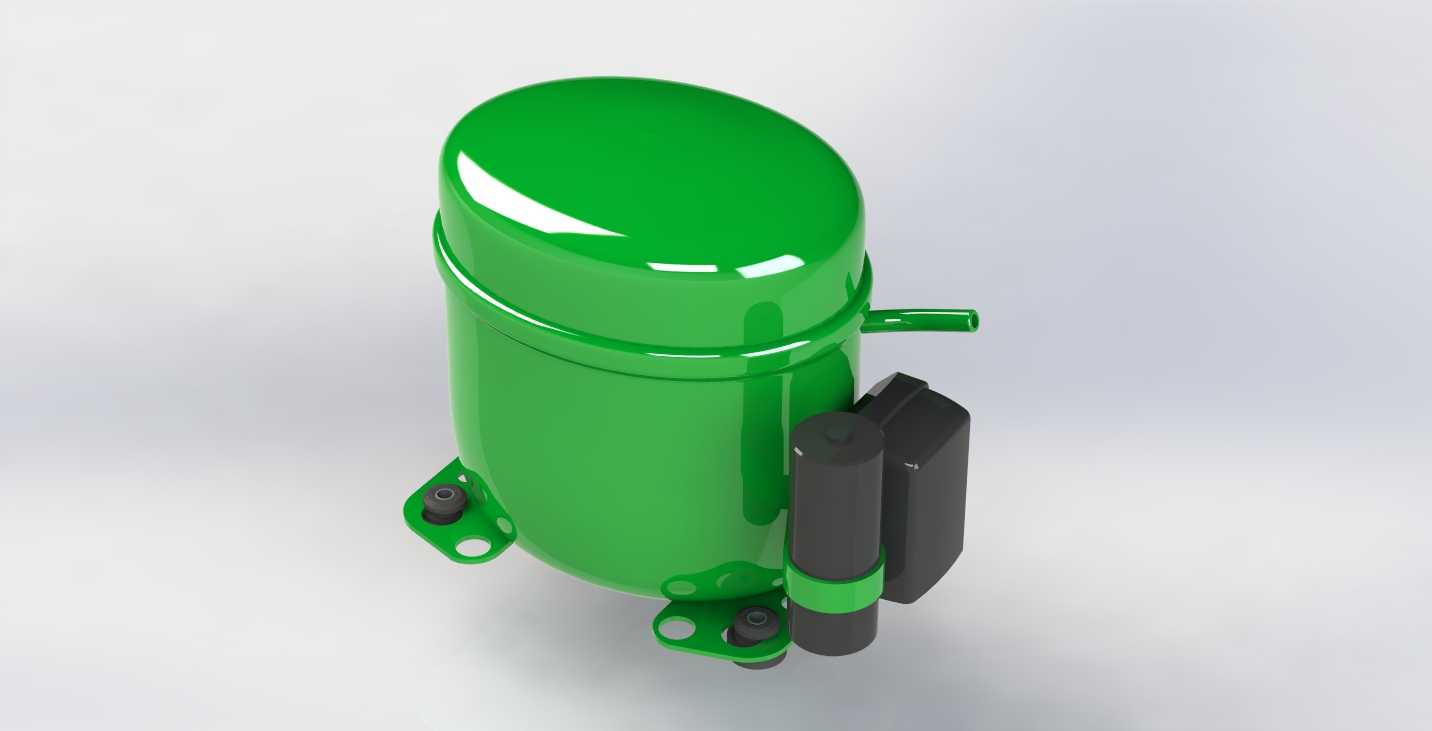

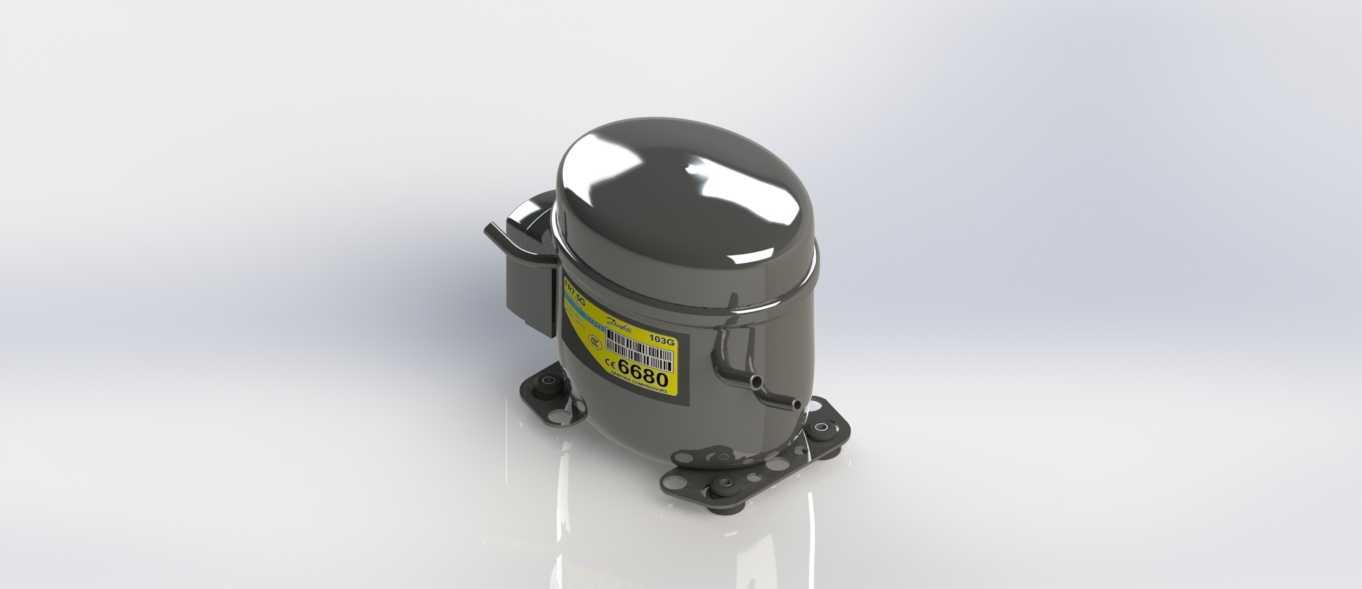

丹佛斯FR7.5G全封闭制冷压缩机结构设计

这款丹佛斯FR7.5G型全封闭制冷压缩机，是中小型制冷循环系统的核心动力部件，广泛应用于商用冷柜、小型冷库、商超冷藏展示柜、工业低温冷却单元以及商用制冰设备等场景，承担制冷回路中制冷剂蒸汽压缩输送的核心功能，是蒸汽压缩式制冷循环能够建立高低压差、实现热量转移的关键执行部件。从实际使用场景来看，这类中排量全封闭压缩机适配中温制冷工况，能够在常规商用冷藏冷冻区间内稳定输出冷量，相较于开启式压缩机，全封闭的壳体结构将压缩机机芯与驱动电机完全封装在钢制壳体内，从根源上避免了制冷剂与润滑油的泄漏问题，降低了日常运维的密封检修需求，更适合无人值守的商用制冷设备长期运行。从产品功能特性来看，该机型采用活塞式压缩结构，依靠曲柄连杆机构带动活塞在气缸内做往复运动，完成吸气、压缩、排气的完整工作循环，壳体下部集成了润滑油储油腔，依靠曲轴高速旋转产生的离心力实现各运动摩擦副的飞溅润滑，无需额外配置外置润滑系统，简化了整机配套结构。壳体侧面预留的吸排气接口与工艺接口，能够直接对接制冷系统的铜管管路，底部的安装脚座设置了多组安装孔位，可适配不同规格的安装底座，安装脚与壳体之间设置了减震胶垫结构，能够有效缓冲压缩机运行过程中产生的往复振动，降低振动向制冷系统管路与设备柜体的传递，减少运行噪音与管路疲劳开裂的风险。在设计思路上，该模型还原了量产机型的结构逻辑：上部采用椭圆端盖的承压壳体设计，能够承受制冷系统运行过程中的高压制冷剂压力，避免壳体出现应力变形；侧面的电气接线盒区域做了凸起的防护结构，保护内部接线端子不受外力磕碰，同时避免凝露直接滴落至接线部位引发电气故障；壳体表面的标识区域预留了参数标注位，方便生产与运维过程中快速识别机型参数。从外形尺寸与安装边界来看，该机型整体为立式圆柱结构，上部椭圆端盖的最大外径小于下部壳体直径，安装时需要预留足够的侧向空间对接吸排气管路与电气接线，底部安装脚的孔位间距符合中小型商用制冷压缩机的通用安装尺寸规范，能够直接替换同排量级别的同类型压缩机，无需大幅改动原有设备的安装底座与管路布局。需要注意的是，该可视化模型的所有表面、实体特征与尺寸均为近似还原，仅用于结构展示与布局参考，不能直接作为产品加工、设备选型的精确尺寸依据，实际生产应用需要以原厂官方的尺寸图纸与参数规范为准。
