博克HG34e半封闭活塞制冷压缩机

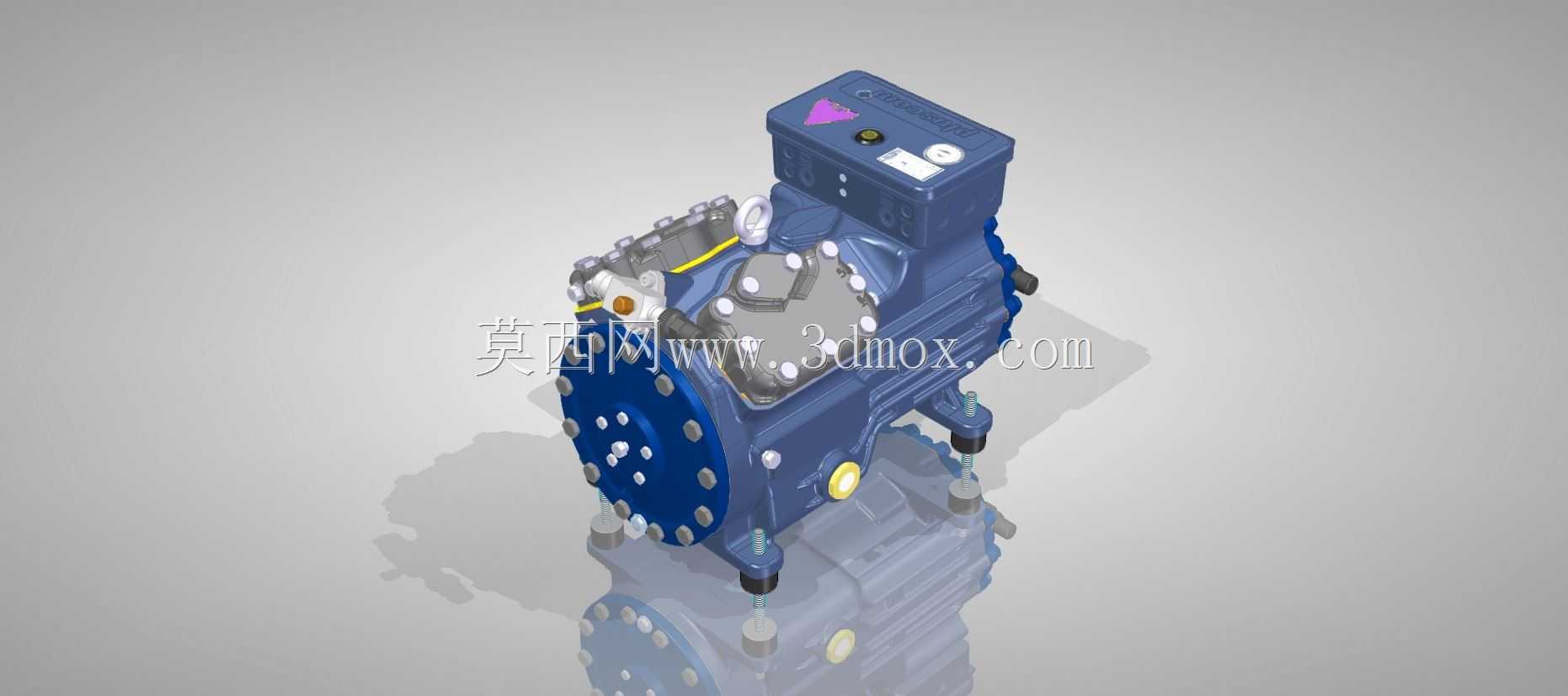

　　这套模型还原的是一台半封闭活塞式制冷压缩机，属于蒸汽压缩制冷循环里的核心动力部件。整机采用深蓝灰涂装，缸体侧盖密布紧固螺栓，顶部布置电气接线盒与视液、铭牌区域，底部带减震支脚，结构特征与实物高度一致。

　　从应用场景看，这类压缩机广泛用于中小型冷库、冷藏冷冻柜、商超冷柜、食品加工速冻线以及工业冷水机组。它通过活塞往复运动压缩低温低压制冷剂蒸气，将其升压升温后排入冷凝器，是整个制冷回路中完成能量输送的心脏。选型时需匹配蒸发温度、冷凝温度、制冷剂种类及所需制冷量，HG34e这一档位通常对应中大型商用冷量需求。

　　结构上，半封闭设计意味着电机与压缩机构共置于同一可拆式壳体内，既避免了全封闭机型无法检修的弊端，又比开启式减少了轴封泄漏点。缸盖、阀板、活塞连杆、曲轴箱在模型中均有体现，侧端圆形法兰盖用于检修时拆装阀板组件，顶部接线盒内置电机端子与保护元件。油分离器、视油镜、吸排气接口等附件位置也按真实布局还原，方便管路对接时核对接口方位。

　　设计思路上，模型把压缩机本体与电机壳体做成一体化刚性框架，底部四个支脚预留安装孔位，配套减震垫以隔离运行振动。冷却水套或散热筋的布置兼顾电机散热，曲轴箱储油腔保证润滑系统在变工况下供油稳定。多缸活塞布局可通过卸载机构实现能量调节，部分负荷下停运部分气缸，适配冷库热负荷波动。

　　外形与安装边界方面，整机呈立式长方体轮廓，顶部接线盒略高出主机体，侧向吸排气法兰伸出，布置机组时需在缸体检修侧预留抽出阀板与活塞的操作空间，顶部留出接线与开盖距离，底部支脚间距决定底座槽钢或机组框架的开孔尺寸。管路设计时要避免吸气立管与检修盖干涉，排气管热膨胀需用弯管补偿。三维建模时将这些接口、支脚、螺栓分布准确定位，可直接用于制冷机组装配校核、机房布局干涉检查以及招投标方案展示，帮助结构工程师在布管、选底座、安排维修空间时提前发现碰撞问题。
