石油工业用手动法兰连接高压闸阀

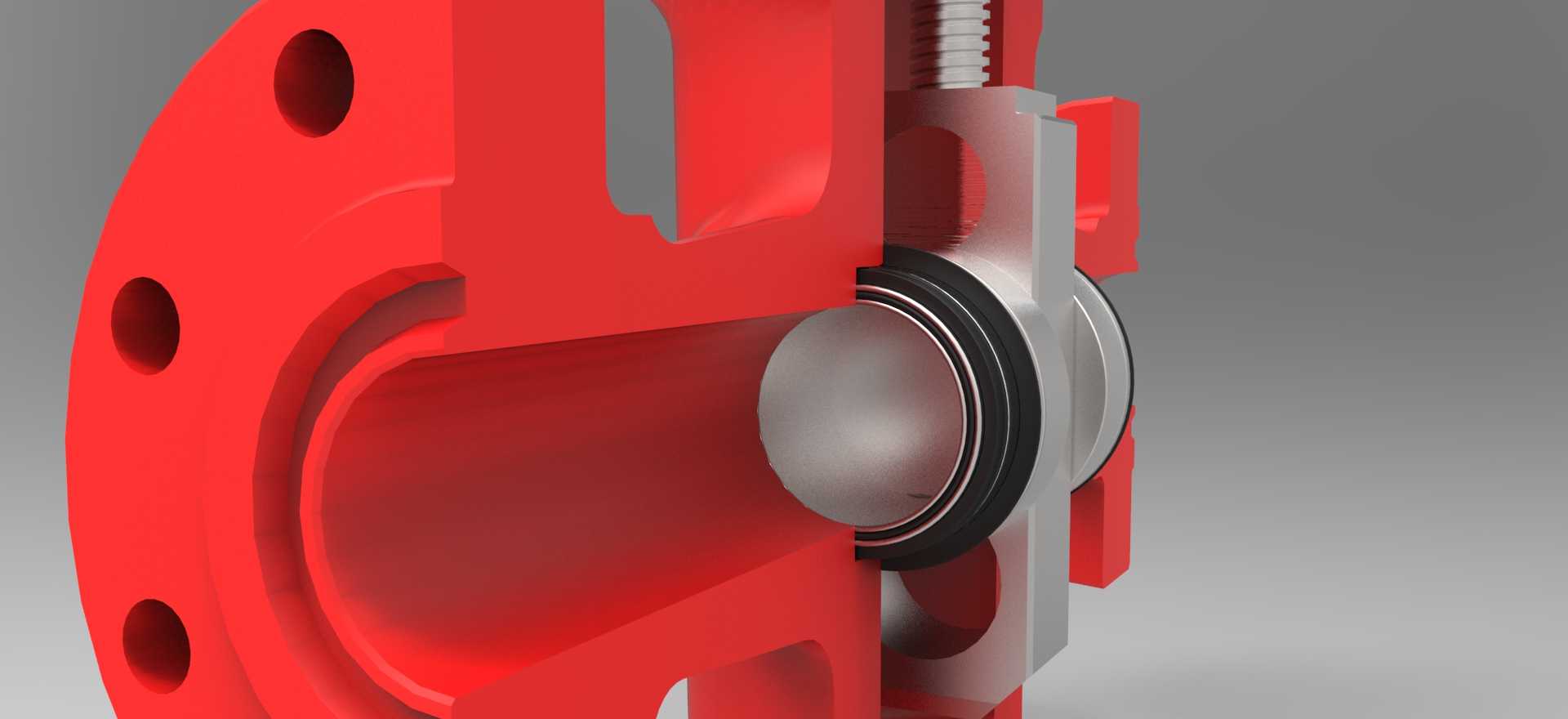

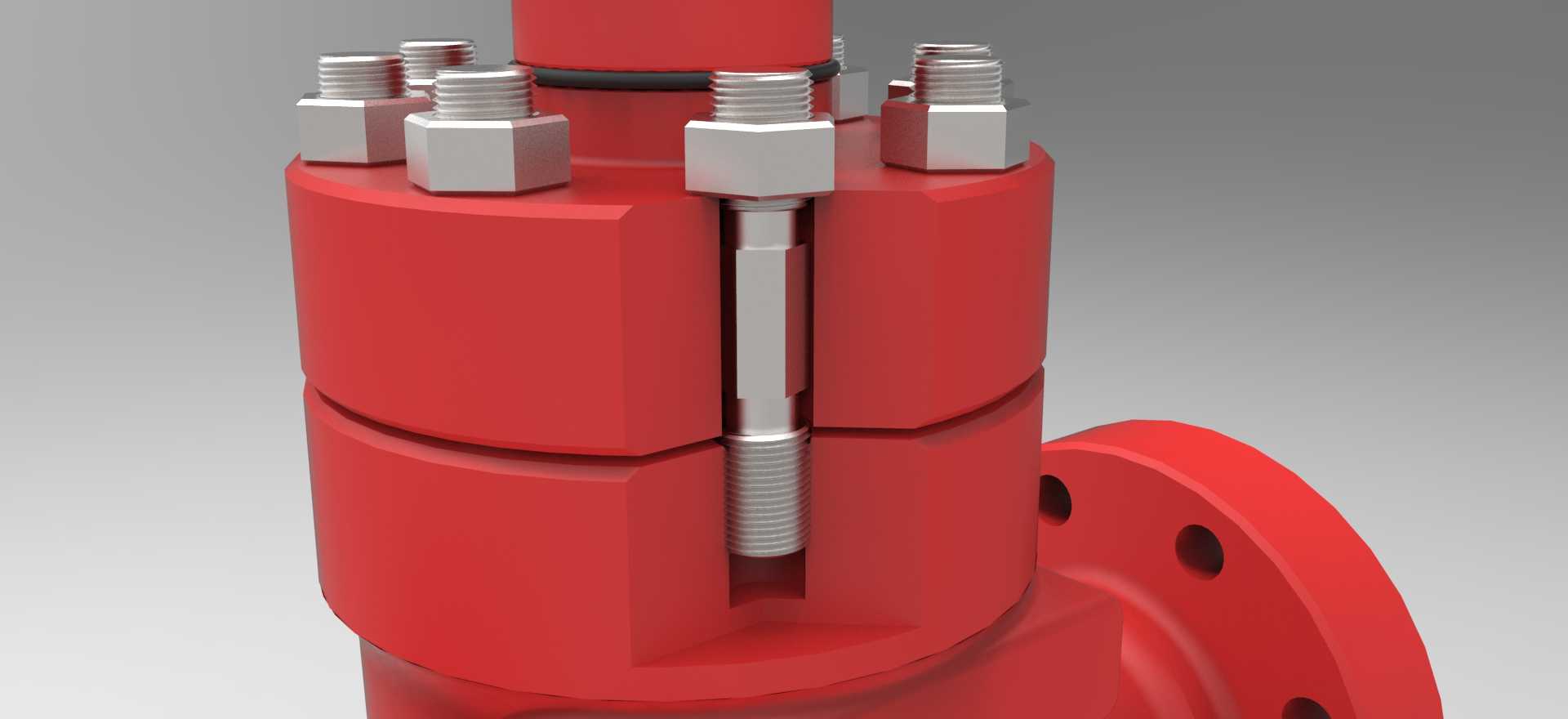

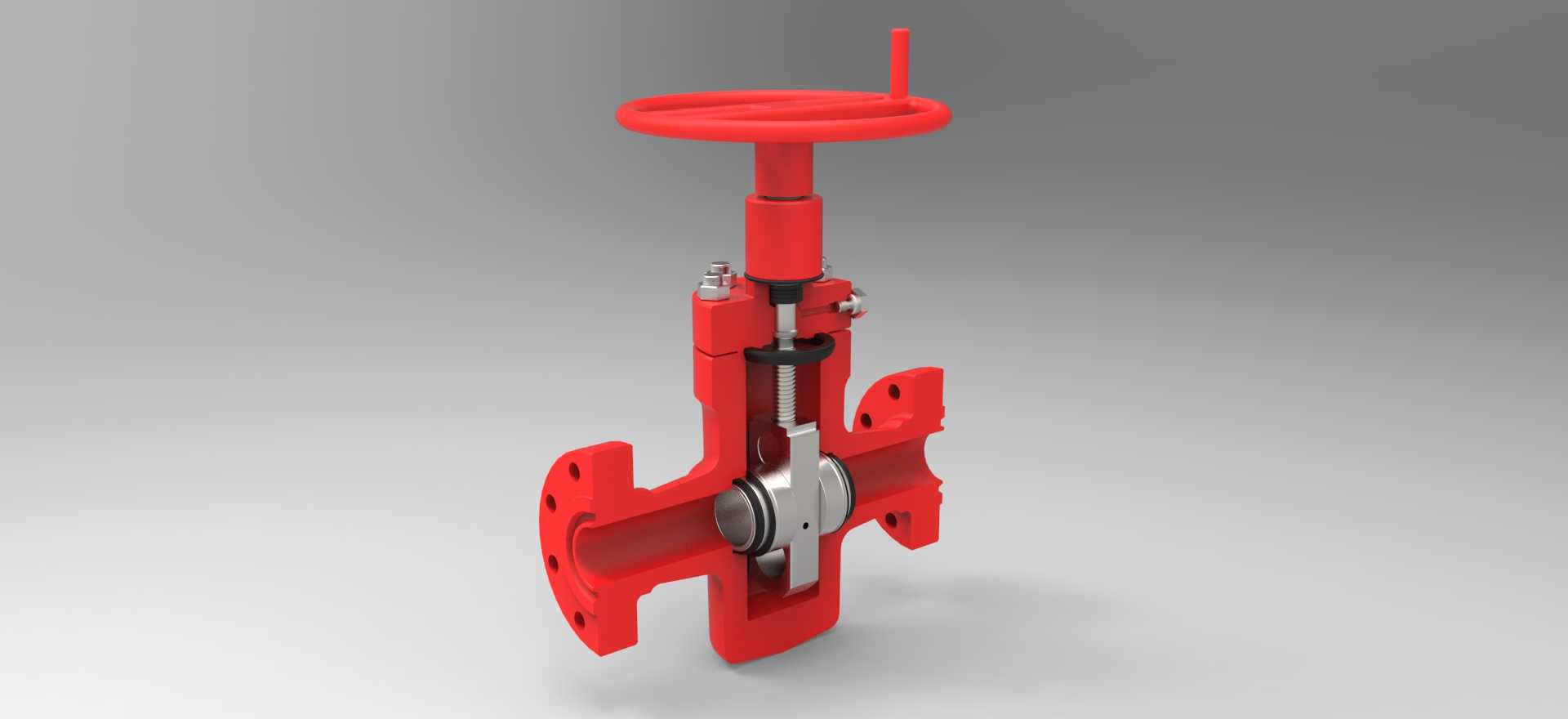

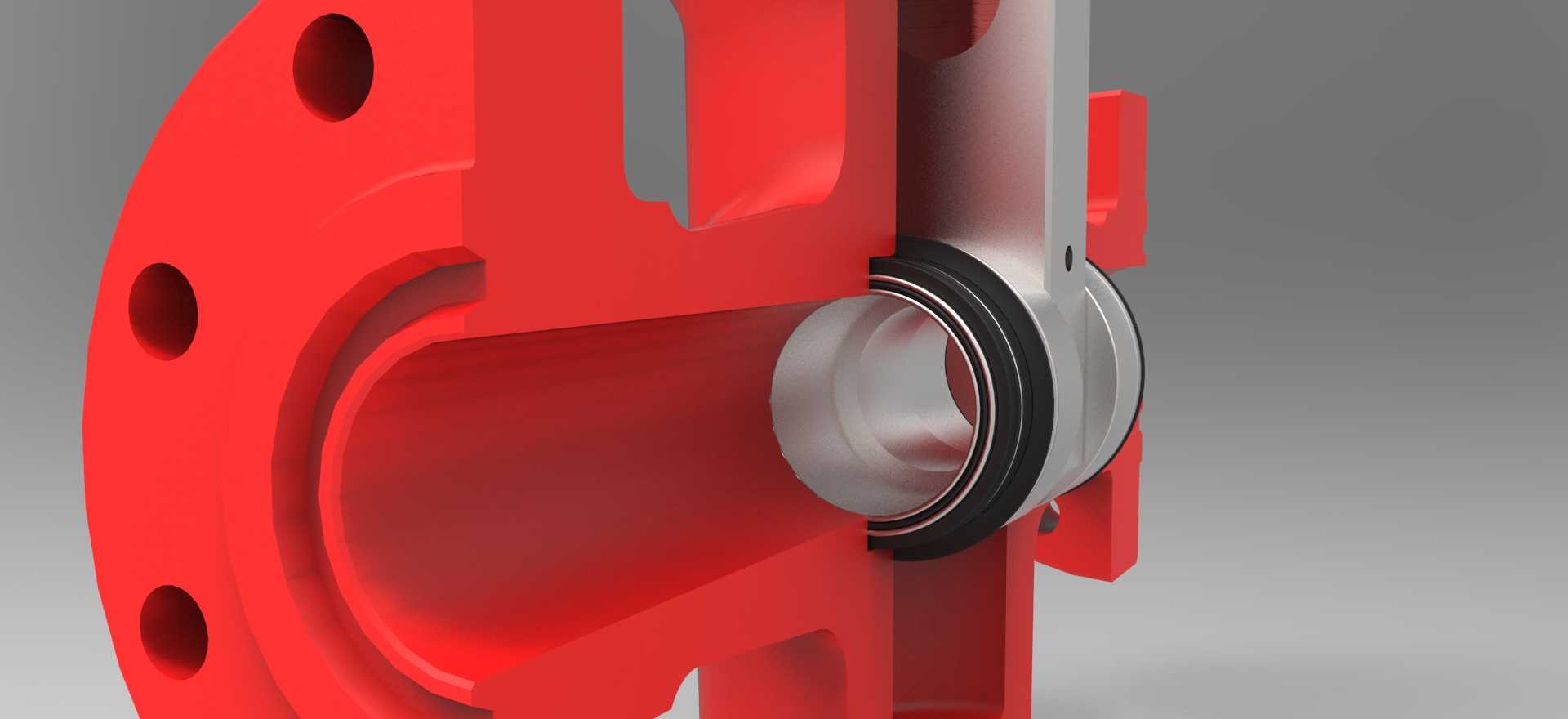

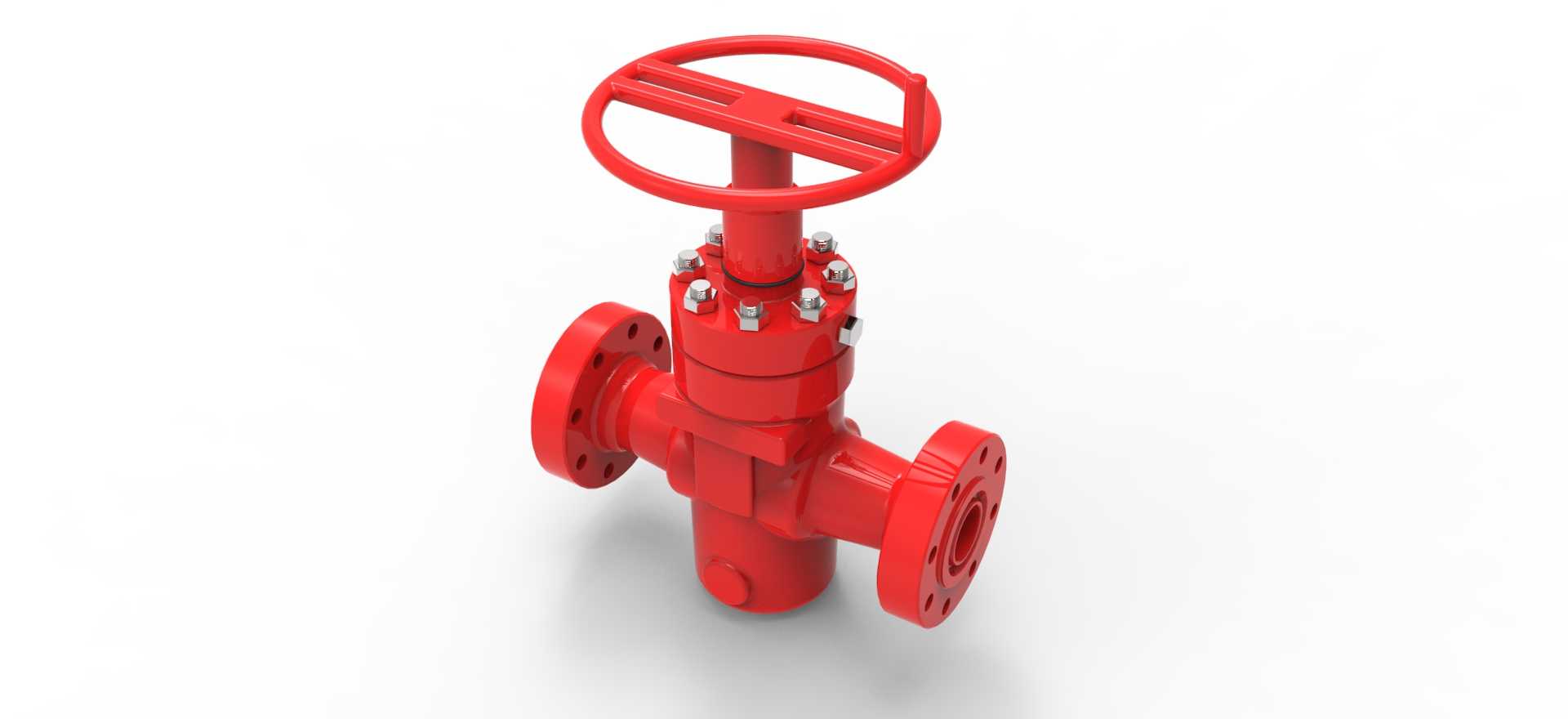

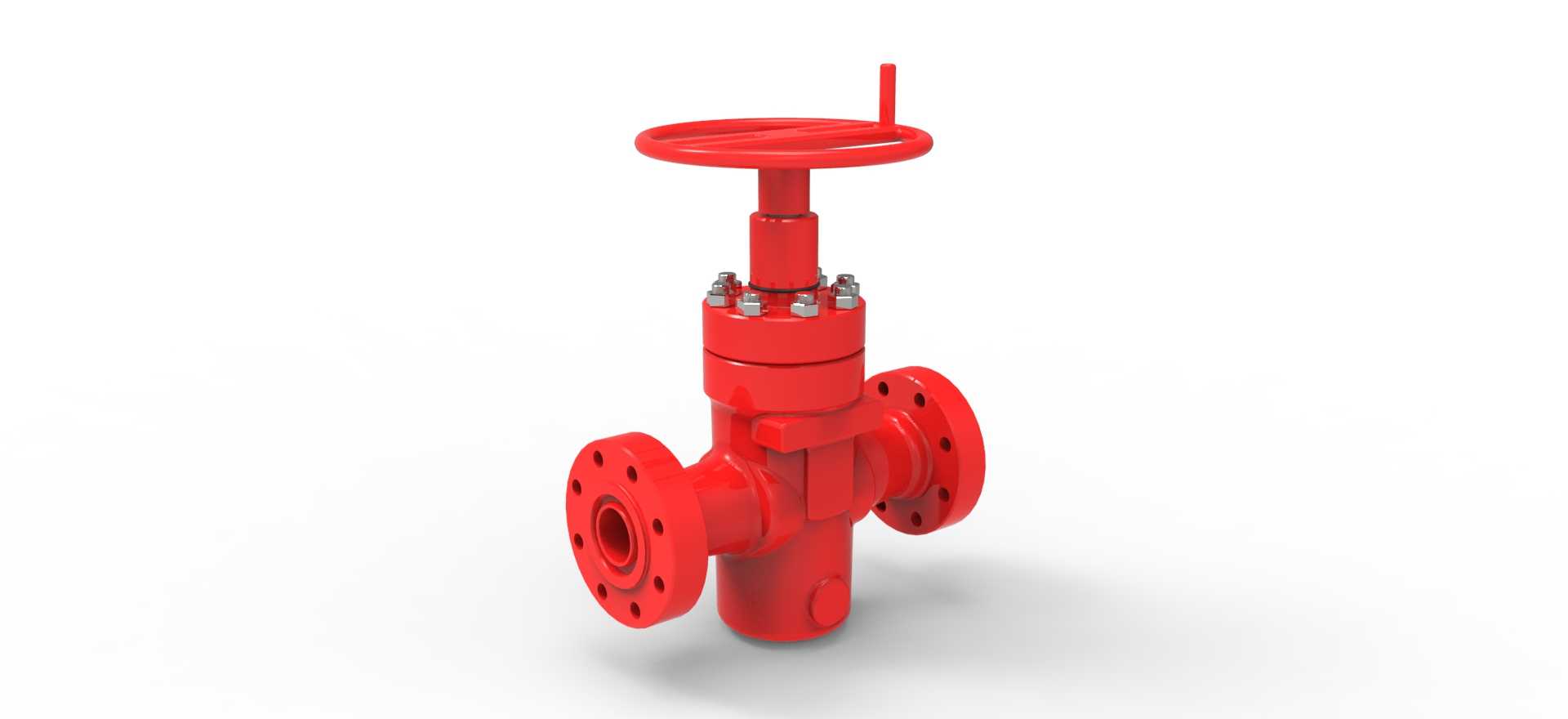

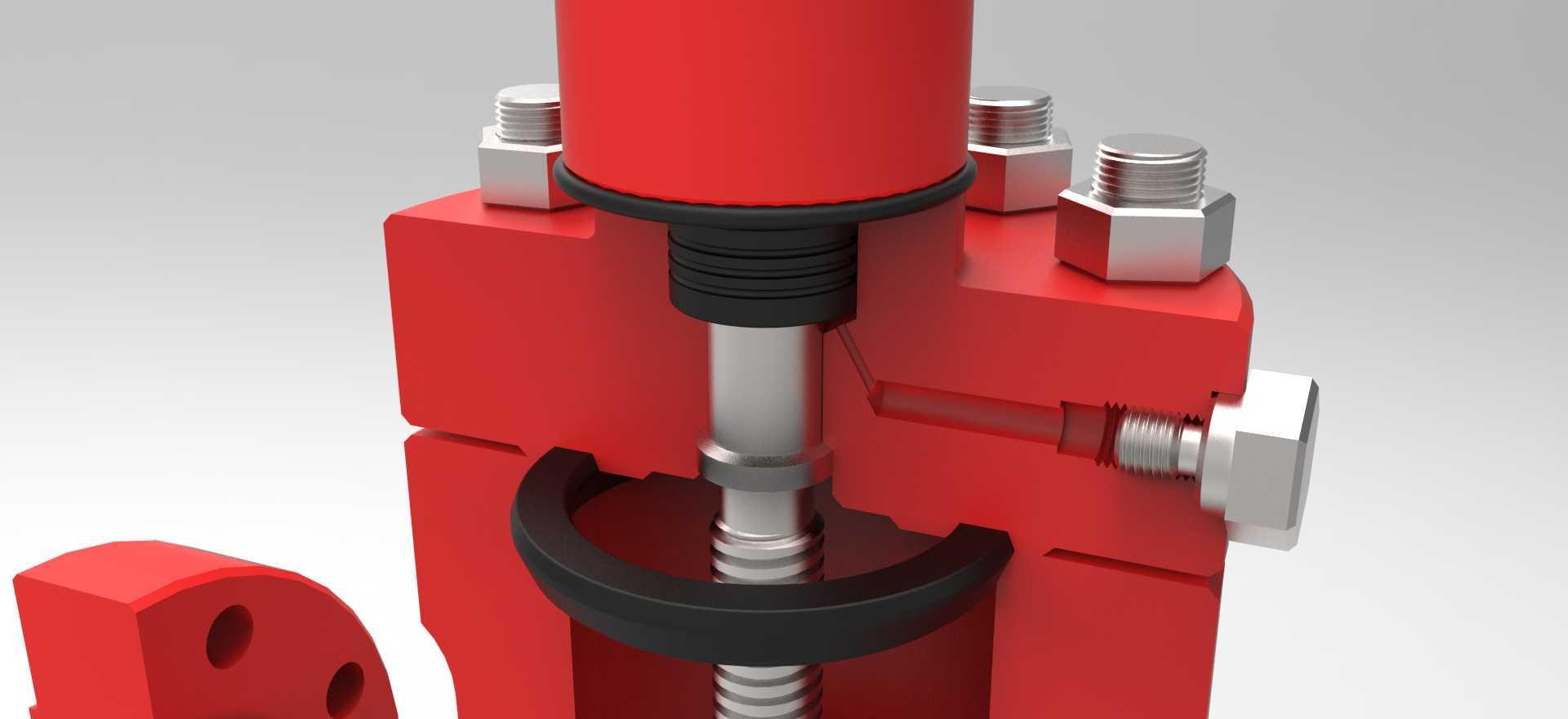

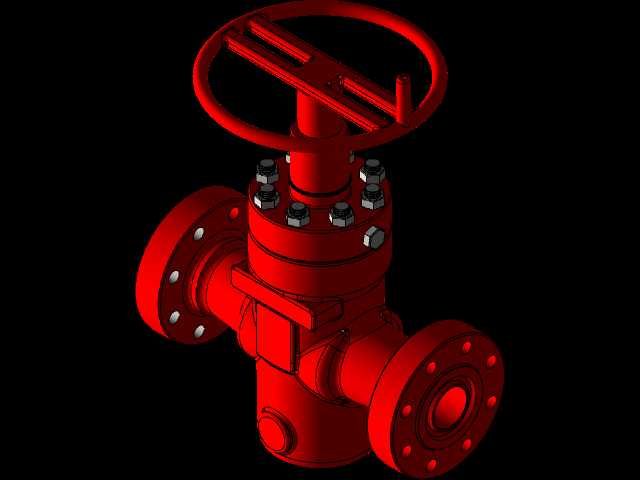

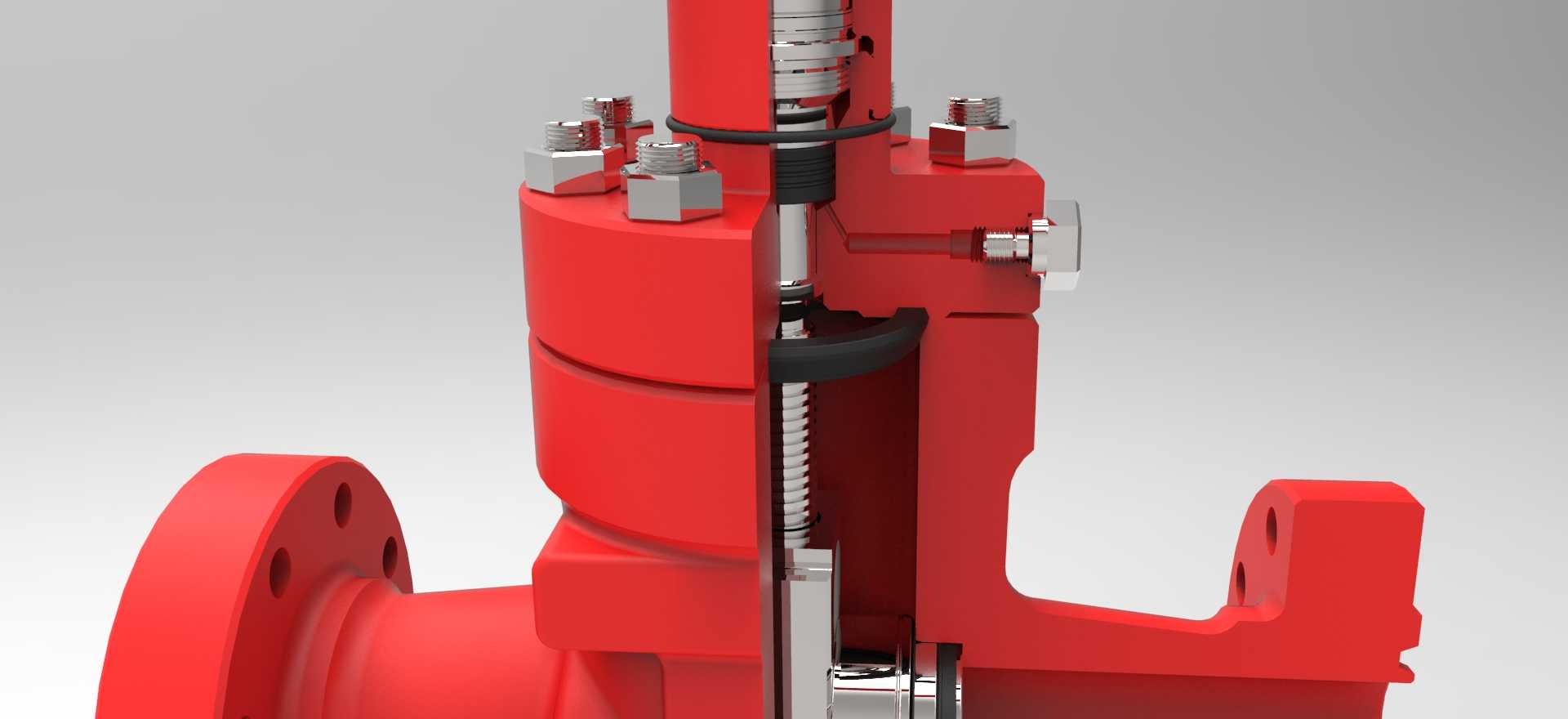

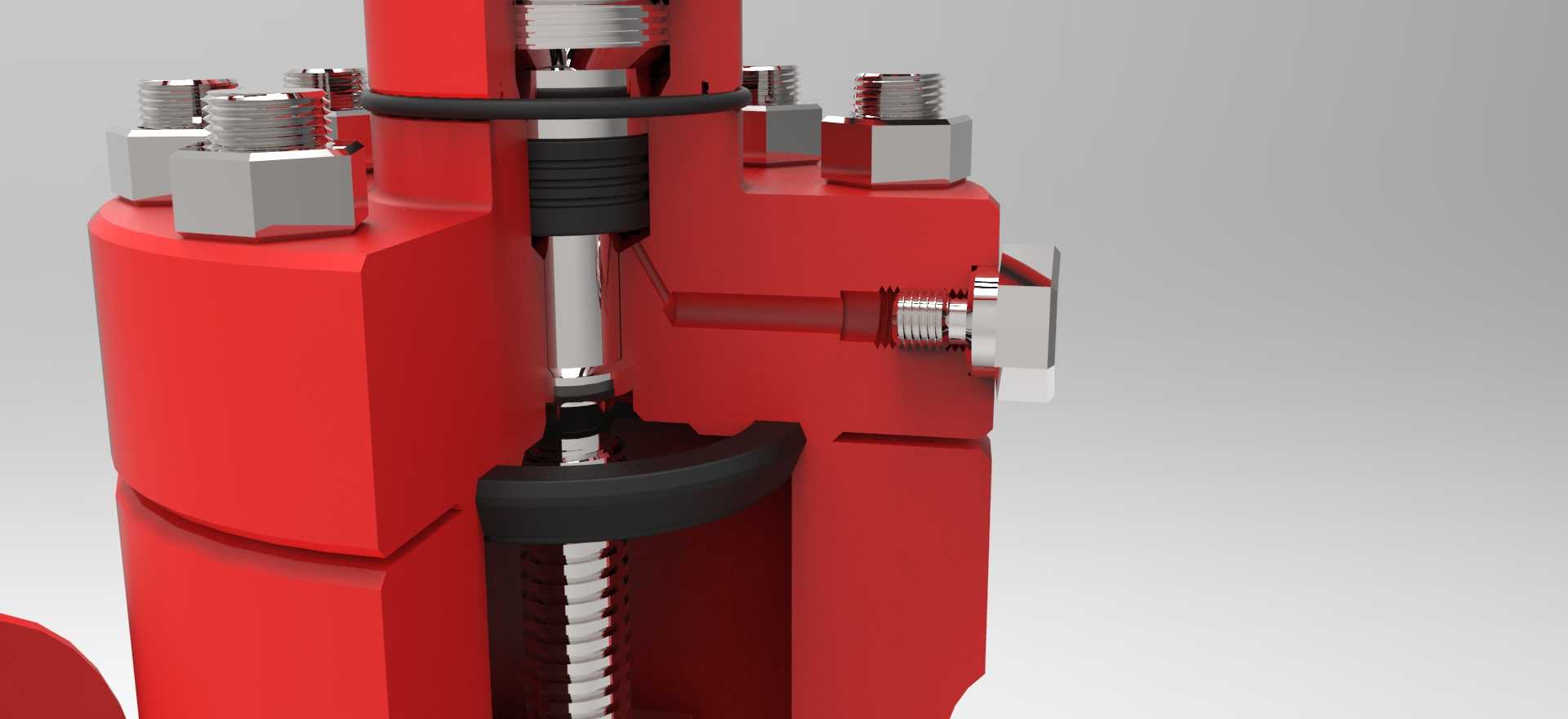

这款高压闸阀主要面向石油开采、油气集输、高压注水等严苛工况场景设计，可在高压管路系统中承担介质截断与导通的核心功能，适配原油、高压水、天然气等多种介质的输送管控需求，是井口装置、高压计量站、集输管线系统中的核心控制部件。从功能特性来看，该阀门采用楔式闸板密封结构，密封面经过高精度研磨处理，在高压工况下可实现零泄漏截断，操作时通过顶部手轮带动阀杆做升降运动，带动闸板完成启闭动作，手轮旁设置的阀位指示杆可直观反馈阀门当前的开合状态，方便现场操作人员快速判断管路通断情况；阀体中法兰位置采用多组高强度螺栓预紧密封，搭配金属缠绕垫片可承受极高的管路压力，避免高压介质从阀体结合面渗漏。在设计思路上，整体结构充分考虑高压工况的受力需求，阀体采用整体锻造式流线型结构，介质流通通道无突变拐角，可有效降低高压介质流经时的紊流与冲蚀，延长阀体使用寿命；两端采用标准法兰连接结构，法兰密封面为凸面设计，法兰盘上均匀布置螺栓孔，可与同压力等级的管路法兰实现精准匹配安装，无需额外加工适配接口。从安装边界来看，阀门整体为立式对称结构，手轮位于阀体顶部中心位置，安装时需预留足够的顶部操作空间，满足手轮旋转操作的行程需求；两侧法兰的端面间距、螺栓孔中心圆直径、螺栓孔数量与孔径均遵循对应压力等级的行业标准，安装时可直接与同规格管路法兰对接，阀体底部为平整结构，可直接固定在管路支撑座上，无需额外设计定制安装支架；阀体外部采用醒目的红色防腐涂层，既可以适应野外露天的腐蚀环境，也能在复杂的井场环境中快速识别定位，方便日常巡检与维护操作。该阀门的结构设计充分融合了高压工况下的强度需求与现场操作的便捷性，所有运动部件均设置可靠的密封防护结构，可有效阻挡外界粉尘、泥水进入阀杆传动部位，降低长期使用过程中的卡滞风险，适配石油开采现场复杂恶劣的使用环境。
