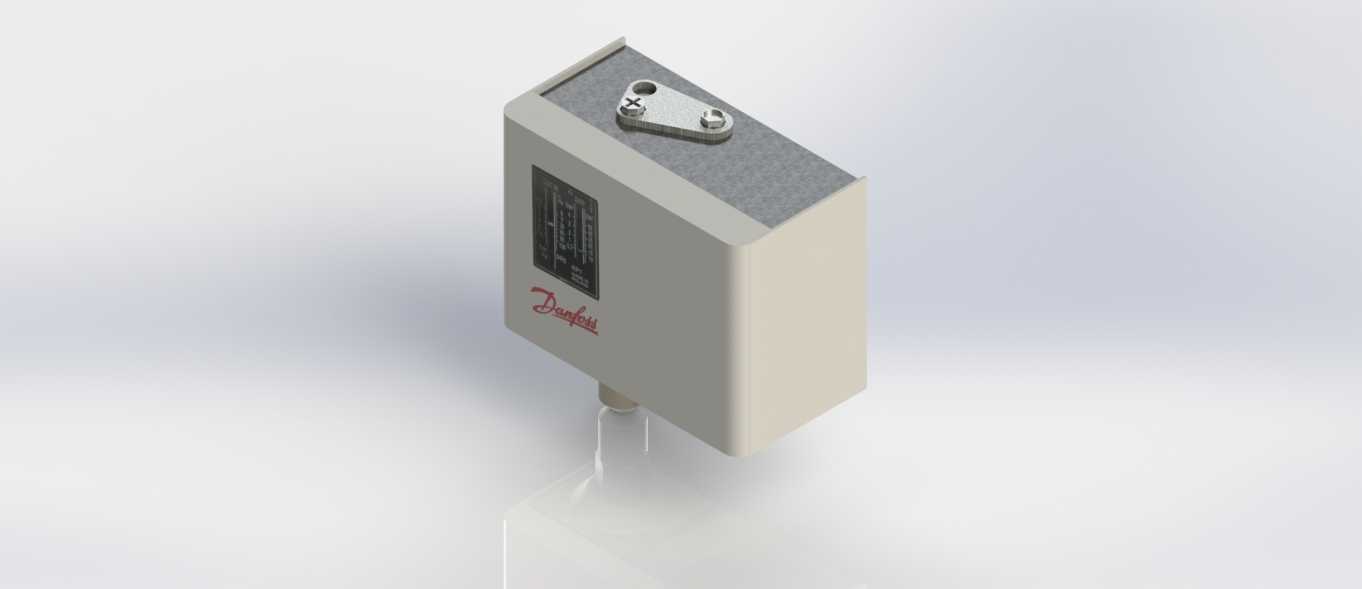

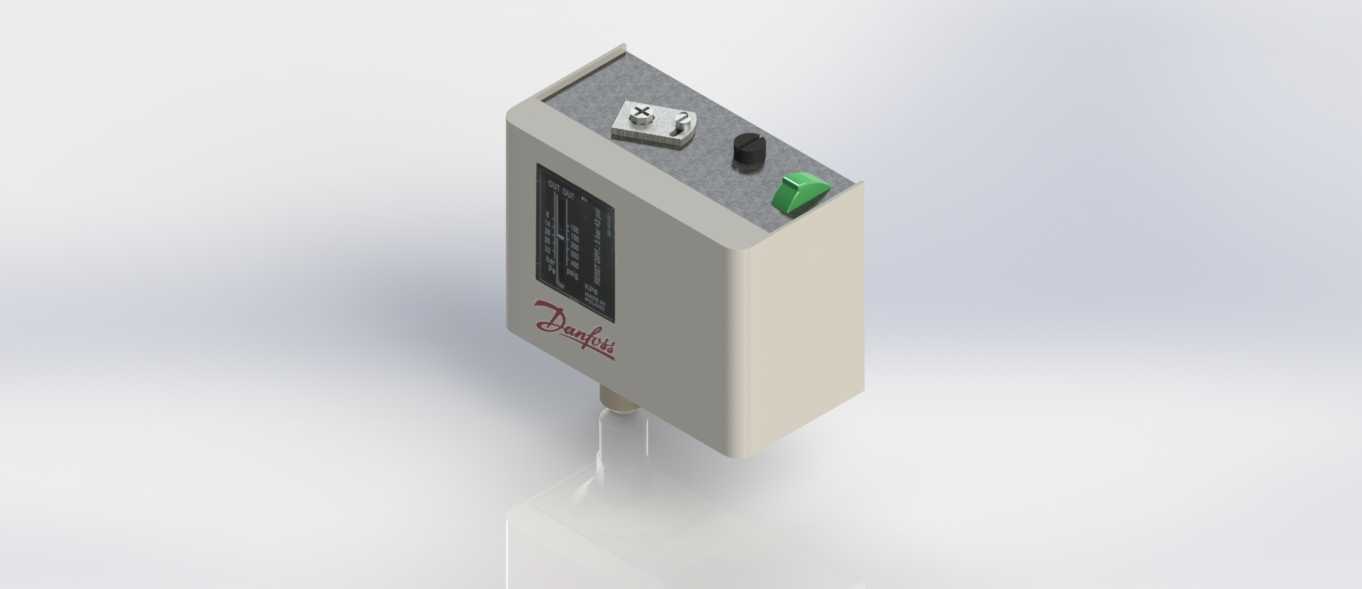

丹佛斯KP1与KP5压力控制元件外观结构

本次呈现的两款压力控制元件，广泛应用于商用制冷机组、小型工业冷水系统、暖通空调末端控制回路中，作为系统压力阈值的核心触发部件，承担着高压超限保护、低压欠压启停控制的关键作用，可在系统压力达到设定临界值时快速通断电气回路，避免压缩机因压力异常出现过载、液击、空转等故障，保障制冷循环系统的运行稳定性。从实际使用场景来看，这类压力开关常安装在制冷系统的高低压管路上，高压侧接口对接压缩机排气端管路，监测排气压力上限，低压侧接口对接压缩机回气端管路，监测回气压力下限，也可根据系统控制需求，搭配在小型气动控制回路中完成压力阈值触发的通断动作。产品的功能设计围绕压力触发的可靠性展开，顶部设置的调节锁定结构，可通过配套工具调整压力动作阈值，调整完成后可通过锁定件固定设定值，避免设备运行过程中因振动、误触导致参数偏移；主体外壳采用绝缘阻燃的硬质壳体设计，可隔绝外界水汽、粉尘侵入内部微动开关结构，适配制冷机房、户外冷凝机组等多尘、存在凝露风险的安装环境，壳体侧面预留的标识区域可清晰标注压力设定范围、接线定义，方便现场安装调试时快速识别参数。从设计思路来看，整体采用紧凑型方正壳体布局，在保证内部微动开关、压力感应膜片组件安装空间的前提下，尽可能压缩外形占用空间，适配制冷机组内部紧凑的管路排布需求，壳体底部预留的压力接口采用标准管螺纹规格，可直接对接常用规格的制冷铜管、气动管路，无需额外定制转接件，降低现场安装的适配成本；顶部的调节端采用凸起式防护设计，避免安装过程中调节结构被磕碰损坏，同时预留足够的操作空间，方便调试时使用工具调整参数。外形尺寸方面，整体采用窄体立式结构，安装时可通过侧面的固定孔位直接固定在机组钣金支架上，安装边界预留足够的接线空间，侧面接线端可直接接入常规控制线缆，不会与周边管路、其他电气元件产生干涉，压力接口的伸出长度适配常规管路的安装间距，无需额外弯折管路即可完成对接，整体安装公差适配行业通用的安装孔位标准，可直接替换同类型同规格的老旧压力开关，降低设备维护的替换成本。模型还原了产品的外部结构特征，包括壳体的分模线、顶部调节结构的细节、品牌标识区域的布局，可用于制冷系统装配演示、机组布局可视化展示、运维培训的场景演示使用，帮助相关人员快速熟悉该类压力开关的外形结构与安装点位布局。
