撬装集成式蒸汽流量调控管路装置

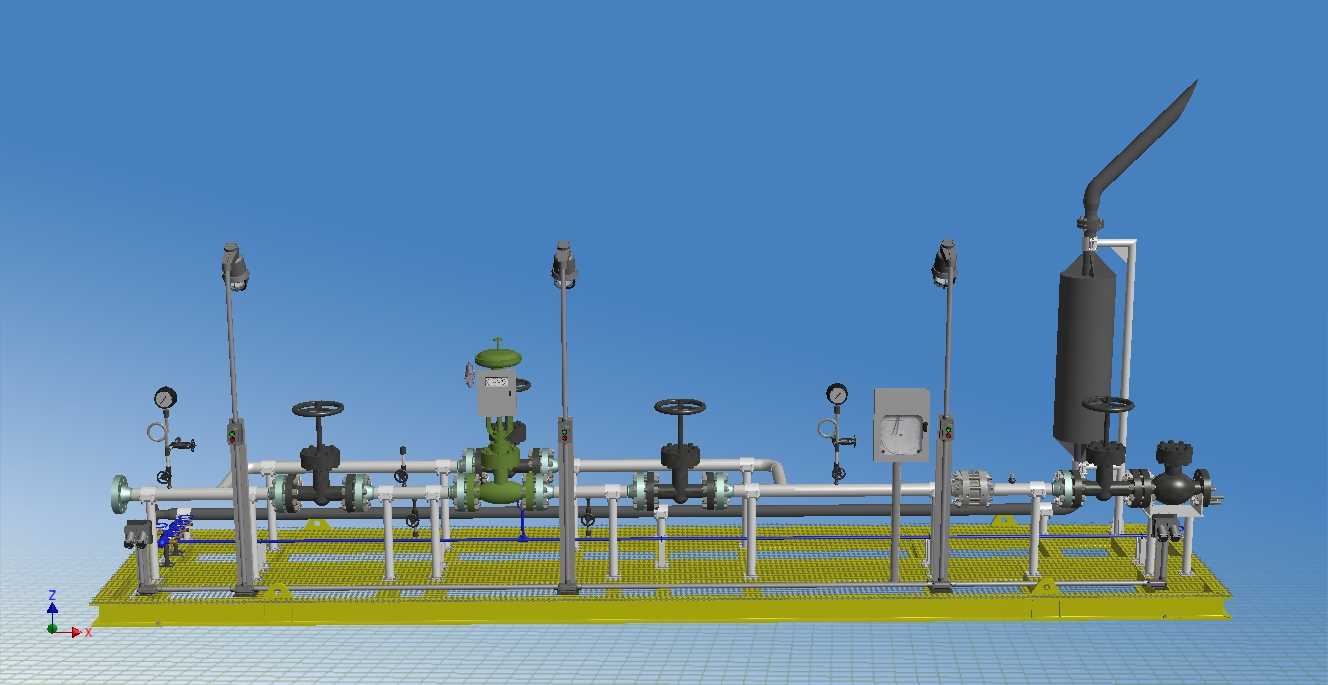

这套撬装集成的蒸汽流量调控装置，主要面向化工生产、集中供热、食品加工、制药提纯等需要稳定蒸汽供给的工业场景，解决传统分散式蒸汽管路安装周期长、现场排布杂乱、调控精度不足的痛点，将蒸汽输送过程中的调压、计量、通断、安全泄放功能全部集成在统一的撬装底座上，运抵现场后仅需对接进出口主管道与控制线缆即可投用，大幅压缩现场施工的工期与人工成本。装置整体采用撬装一体化设计思路，底座选用防滑格栅板搭配型钢焊接框架，所有管路、阀件、仪表都预先在厂内完成组装与压力测试，避免现场焊接、配管带来的安装误差与密封隐患。从功能布局来看，装置沿蒸汽流向依次设置了入口切断阀、压力检测仪表、流量调控主阀、旁路备用管路、出口切断单元与安全泄放组件：主路配置的调节阀可根据后端用汽负荷实时调整开度，配合前后的压力表、温度检测点位精准反馈蒸汽参数，实现蒸汽流量的闭环稳定控制；旁路设置手动截止阀，可在主阀检修维护时保障蒸汽的临时供给，避免整条生产线因单点故障停摆；末端的安全泄放组件可在管路超压时自动排汽，保障整套供汽系统的运行安全。整套装置的管路排布充分考虑操作与检修空间，所有手轮、仪表的安装高度都符合人体工程学要求，操作人员站在撬装侧方即可完成阀门启闭、参数读取操作，无需登高或探身；撬装底座的支脚预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，进出口法兰采用标准化工管路对接尺寸，适配多数工业场景的主蒸汽管路规格，无需额外制作转换接头。设计过程中充分考虑蒸汽介质的高温特性，所有密封件、阀件材质都适配饱和蒸汽的工作温度与压力，管路支架做了对应的热胀冷缩补偿余量，避免长期高温运行后管路出现变形拉裂问题；同时集成的仪表排布整齐，线缆全部沿支架暗敷，既避免高温烘烤老化，也让整体外观整洁规整，方便日常巡检排查故障。
