多接口紧凑型聚变反应腔体结构设计

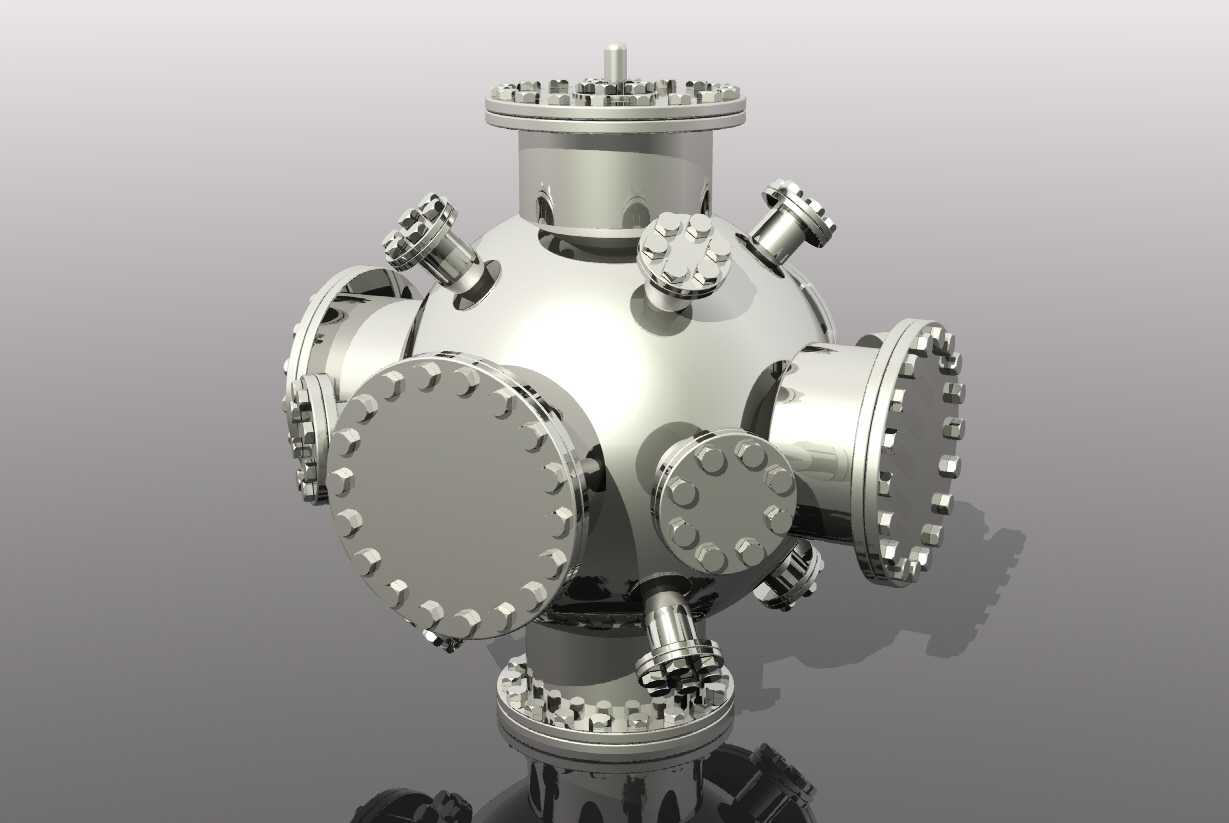

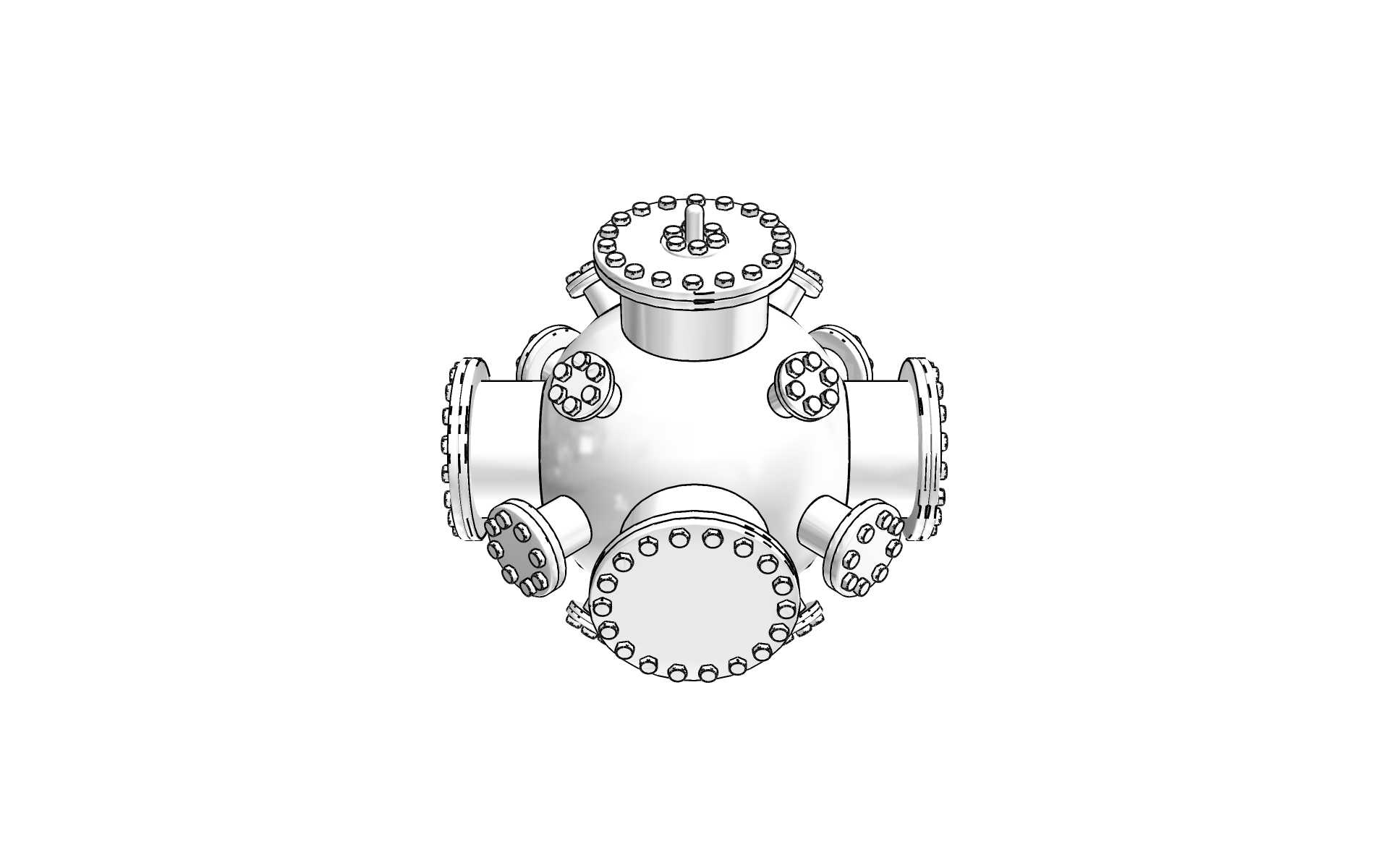

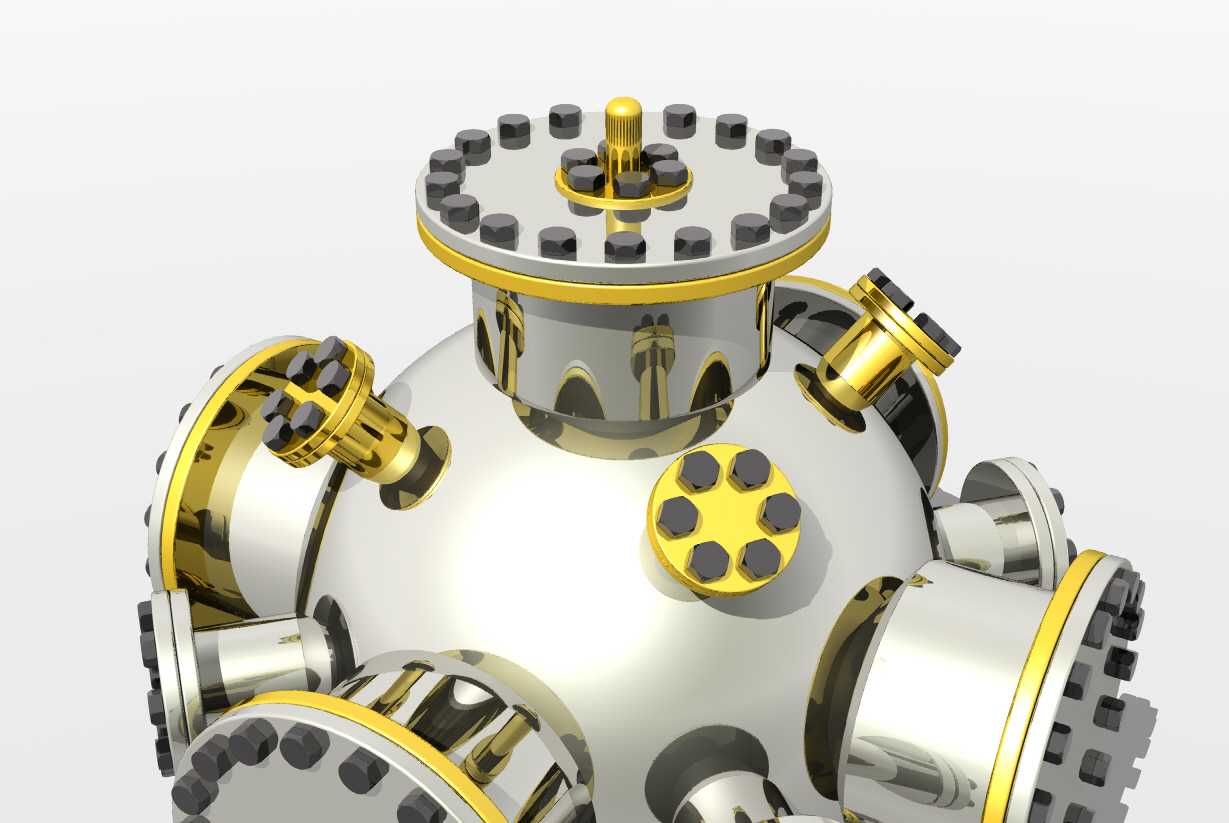

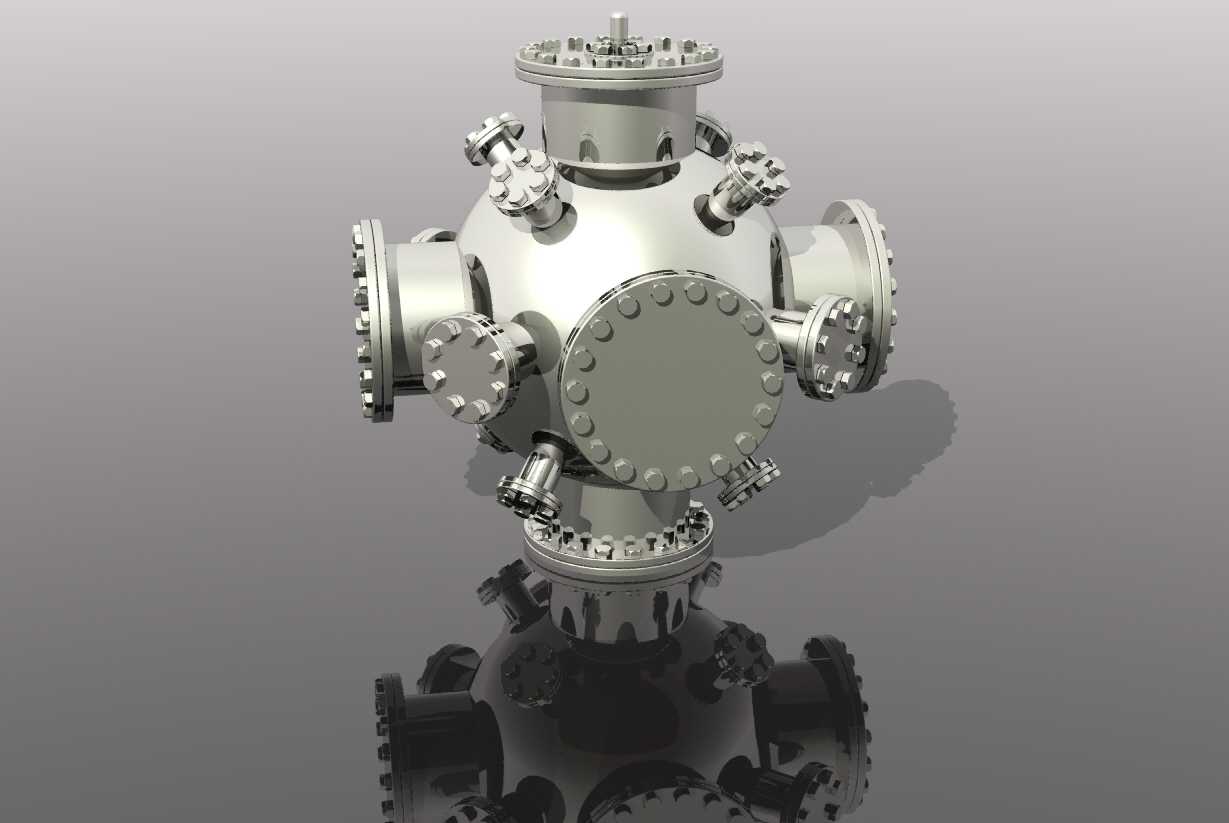

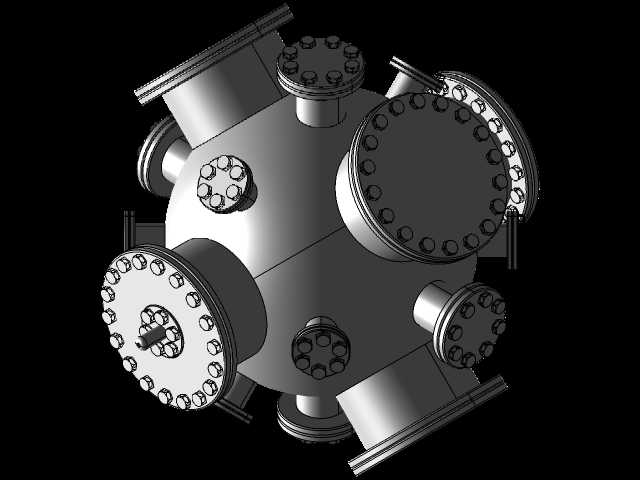

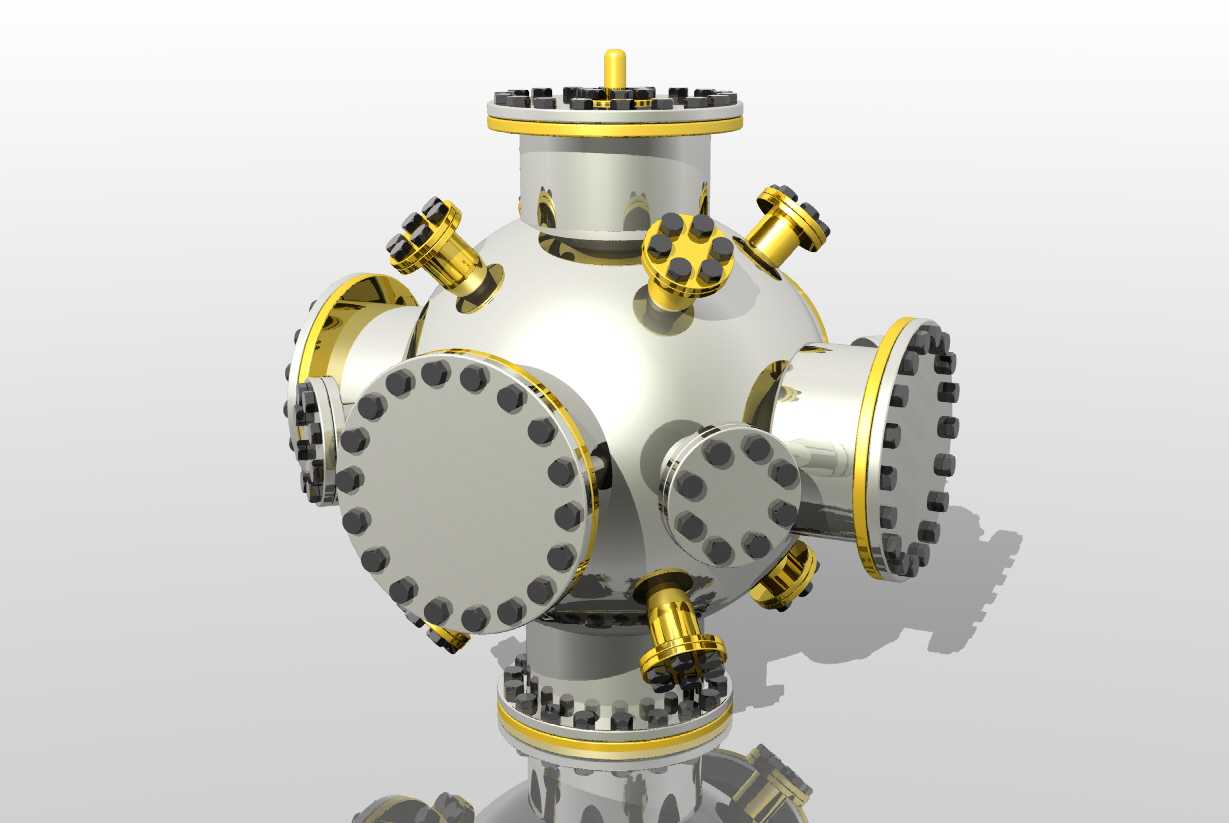

该紧凑型聚变反应腔体是面向小型可控核聚变实验平台打造的核心真空容纳部件，主要应用于高校等离子体物理实验室、小型聚变技术研发场景，承担等离子体约束环境构建、多类诊断观测设备接入、工质管路连通的核心作用，是紧凑型聚变实验装置中连接各功能子系统的核心枢纽结构。从实际用途来看，该腔体需要在实验过程中维持内部高真空环境，为等离子体聚变反应提供稳定的封闭空间，同时通过周身分布的多组接口，接入等离子体加热组件、参数诊断探头、工质注入管路、真空抽气机组等配套设备，保障聚变实验过程中各子系统的稳定连通与信号、介质传输。在功能特性设计上，该结构采用多向对称式接口布局，周身均匀分布不同通径的连接端口，可同时满足多类设备的接入需求，避免传统单腔体接口不足需要额外加装转接结构带来的密封风险；所有接口均采用高密封等级的法兰连接结构，法兰端面经过高精度平面度处理，配合螺栓组均匀压紧密封件，可承受高真空环境下的内外压差，杜绝实验过程中的气体泄漏问题；腔体主体采用球形过渡结构，相比传统柱形腔体拥有更均匀的应力分布特性，在真空负压工况下结构形变更小，可有效降低腔体壁厚，控制整体设备重量。在设计思路层面，该结构优先考虑紧凑型实验场景的空间限制，通过多接口一体化集成设计，将原本需要多段腔体拼接实现的功能整合到单一主体结构上，大幅缩短设备整体轴向、径向安装尺寸，减少密封连接面数量，降低泄漏概率；设计过程中对每个接口的安装操作空间做了预留，所有法兰外侧的螺栓安装位都预留了足够的扳手操作空间，避免后期装配维护时出现工具无法就位的问题；同时对腔体各部位的壁厚做了等强度优化，在满足结构强度、真空耐压要求的前提下尽可能去除冗余材料，降低整体制造成本。从外形尺寸与安装边界来看，该腔体主体为近似球形结构，各方向伸出的接口长度经过统一规划，最大外接轮廓尺寸适配常规小型实验室的安装台架预留空间，底部接口可直接与实验台架的支撑立柱对接固定，顶部接口预留观测窗与点火组件安装位，侧向接口按照不同功能模块的安装需求做了通径区分，大口径接口用于连接真空抽气、大流量工质注入管路，小口径接口用于连接诊断传感器、微调气路组件，所有接口的安装端面都做了同轴度公差约束，保障外接设备安装后无偏斜，不会对相邻接口的设备安装产生干涉。
