法兰连接手动截止式通风阀结构设计

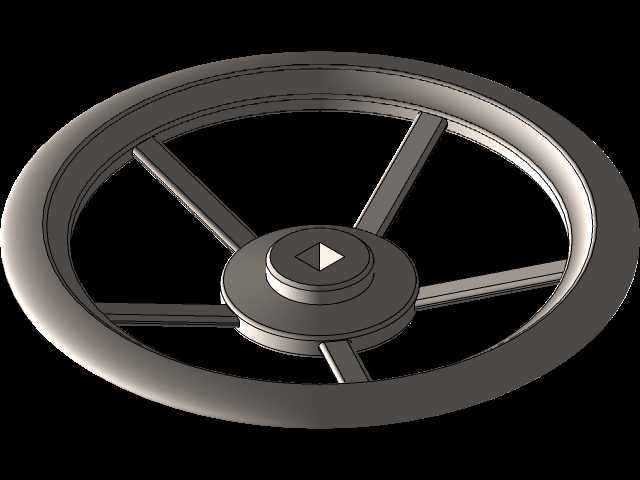

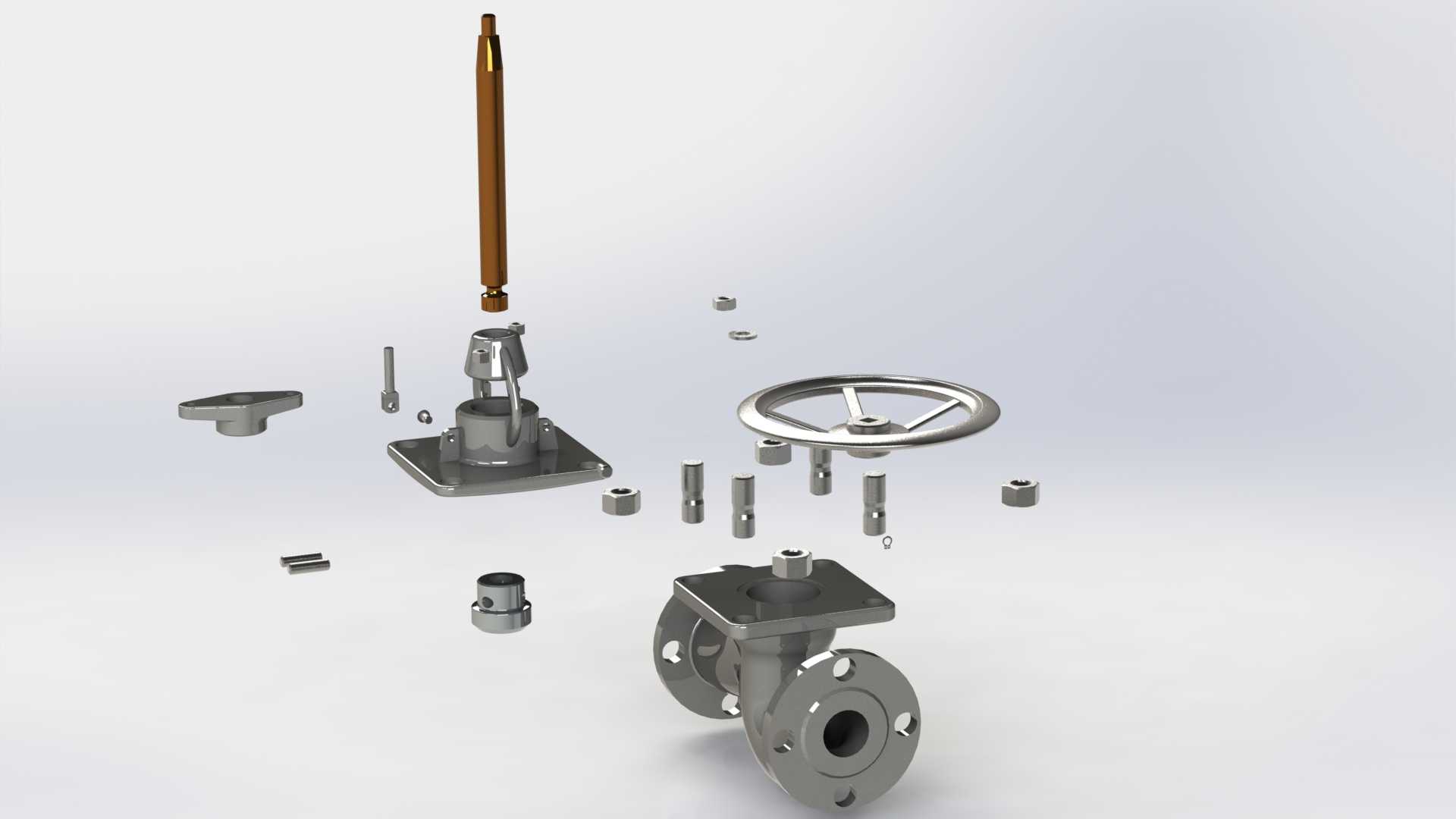

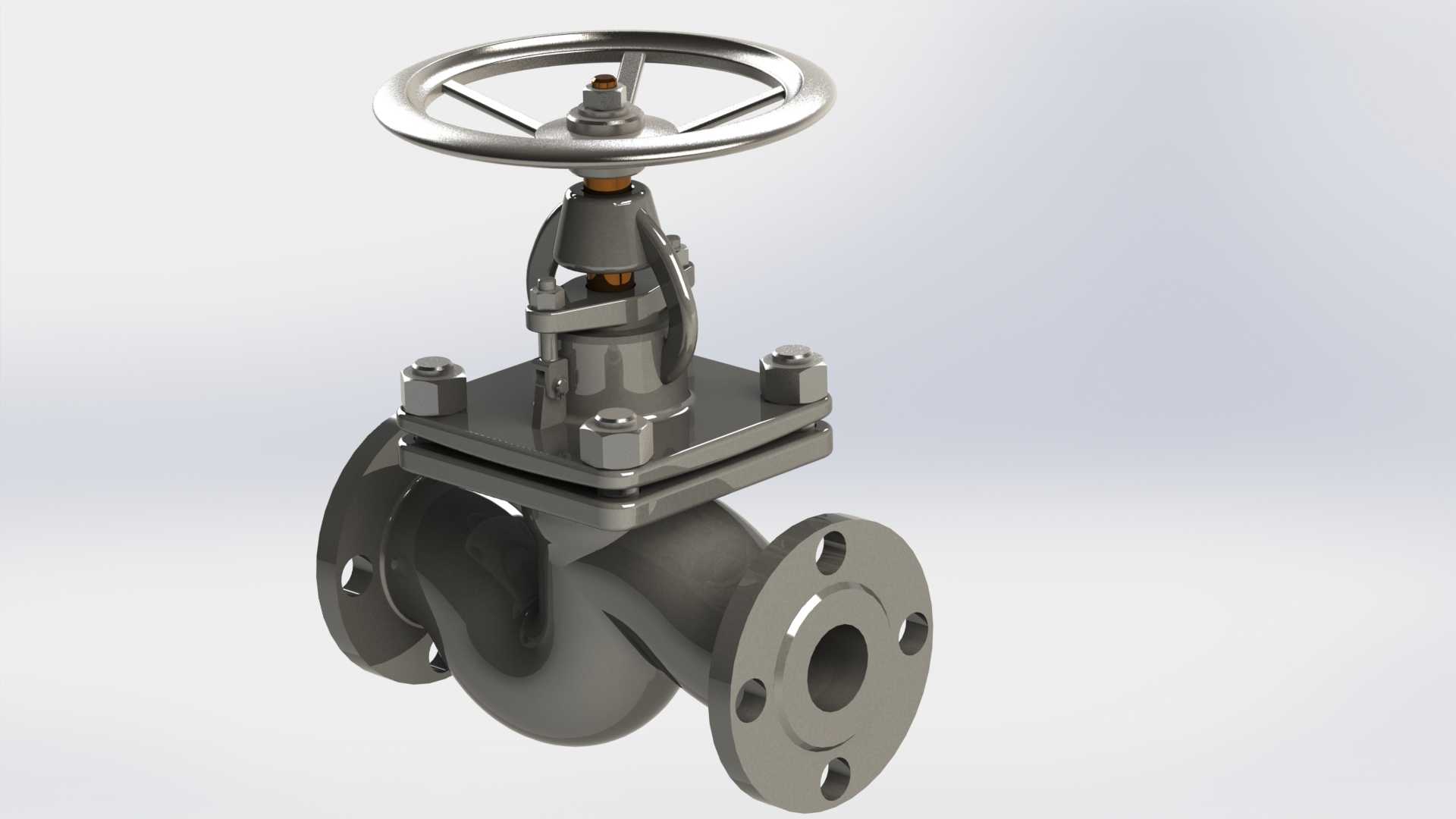

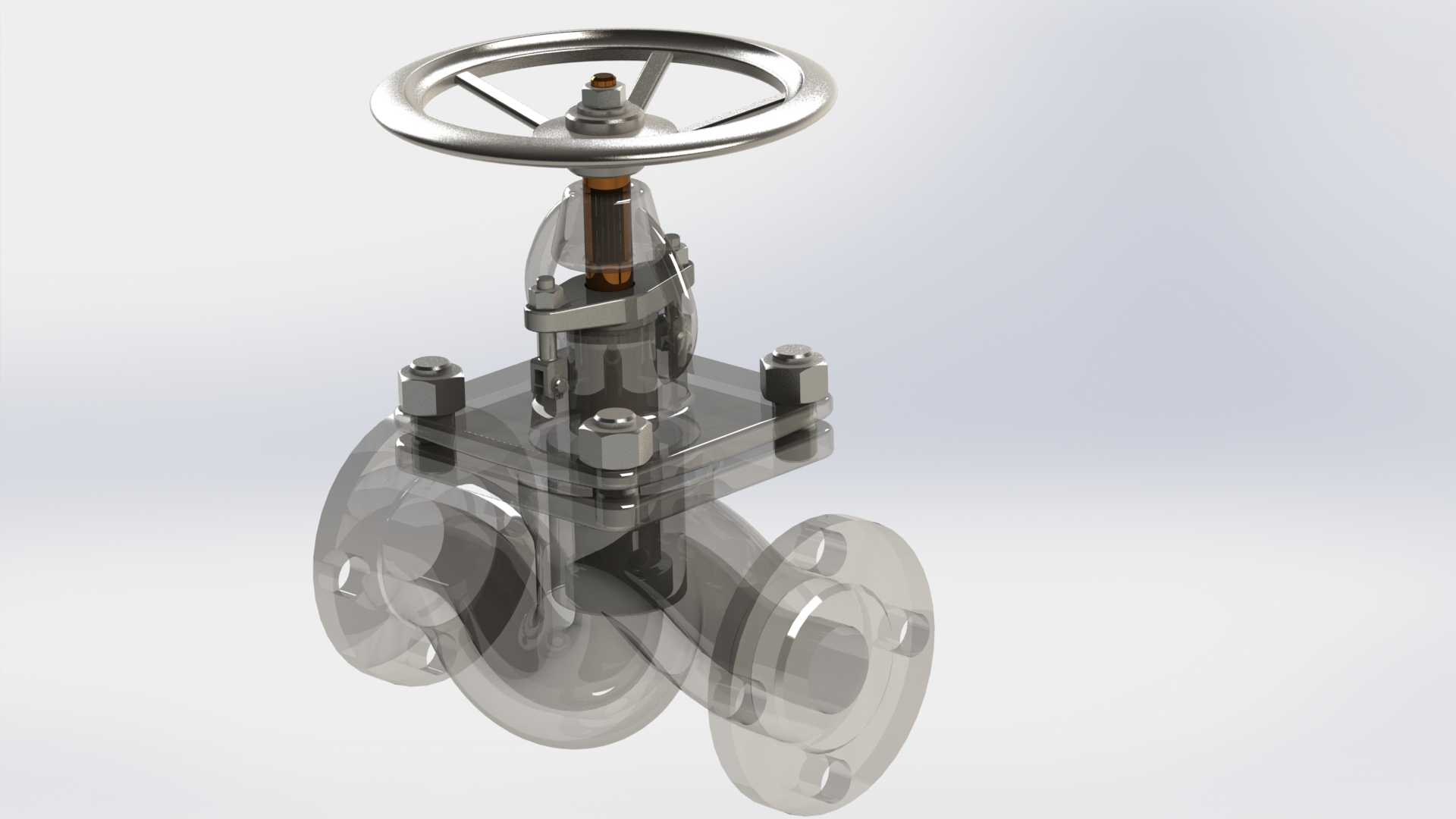

这款法兰连接的手动通风截止阀，主要应用于工业通风管路、低压流体输送管线、暖通空调系统、化工排风管网等场景中，承担管路通断控制、流量调节的核心作用，可适配常温常压下的空气、低腐蚀性气体、清水等介质的输送管控需求，在工厂车间通风系统、市政暖通管线、环保处理排风管路中都能稳定发挥作用。从实际用途来看，该阀通过手轮驱动阀杆升降，带动阀瓣贴合或脱离阀座密封面，实现管路的完全截断、开度调节功能，相比闸阀具备更精准的流量调节能力，密封性能更可靠，适合需要频繁调节开度、对截断密封性有要求的管路场景，可有效避免管路介质泄漏、倒流等问题，保障管线系统运行的稳定性。从功能特性来看，该阀采用法兰连接结构，两端法兰带有标准螺栓安装孔，可与同规格的管路法兰直接对接，安装后连接强度高、密封性能好，可承受一定的管路压力；顶部采用手轮驱动结构，操作力矩适中，无需额外辅助工具即可手动完成开度调节，手轮采用轮辐式结构，握持受力均匀，长时间操作不易产生疲劳；阀杆部位设置有密封填料结构，可避免阀杆升降过程中出现介质外漏问题，阀体采用流线型流道设计，介质通过时流阻更小，可降低管路输送过程中的压力损失，减少系统能耗。从设计思路来看，整体结构遵循成熟的截止阀设计逻辑，将密封副设置在阀体中部的流道转折处，阀瓣垂直于流道方向运动，可借助介质压力提升密封贴合度；阀体采用S型流道结构，既保证了介质流动的顺畅性，也预留了足够的阀瓣升降行程，可实现0到全开的全范围开度调节；上部的阀盖与阀体采用螺栓紧固连接，中间设置密封垫片，方便后期拆解维护、更换密封填料与受损阀瓣；支架部分采用镂空式结构，既减轻了整体重量，也可直观观察阀杆的升降位置，方便操作人员判断当前阀门开度。从外形尺寸与安装边界来看，该阀整体结构紧凑，手轮外径、阀体高度、法兰端面间距都遵循通用阀门的尺寸规范，两端法兰的螺栓孔分布、法兰厚度、密封面尺寸都匹配对应公称通径的管路标准，安装时只需保证两端法兰同轴对齐，加装密封垫片后均匀紧固螺栓即可完成安装，安装预留空间只需满足手轮操作的旋转空间、后期阀杆向上提升的行程空间即可，无需额外预留过大的安装位置，可适配多数常规管线的安装空间要求，在狭窄的管路井道、设备夹层中也能顺利完成安装与操作。
